Опора круглая коническая ОКК

Круглые конические опоры, ориентированные на подземный подвод кабеля, используются в системе функционально-декоративного освещения.

Все больше на смену традиционным бетонным и деревянным опорам освещения приходят современные конические стальные опоры. Одной из разновидностей металлических опор являются опоры круглые конические.

Характерные особенности и область применения

В сечении такая опора по всей своей длине представляет круг, диаметр которого убывает к вершине. Данные опоры нашли свое применение на различных объектах и применяются для размещения светильников функционального и декоративного освещения, в том числе в парках, скверах, школах, жилых массивах, магистралях и т.д.

Опора изготавливается из стали, алюминия или композиционных материалов. Наиболее распространены опоры из стального листа. Толщина применяемого проката от трех до четырех мм. Толщина листа определяется предъявляемыми к опоре требованиями: высота, нагрузка, место установки. Поверхность опоры оцинкована, толщина оцинковки может быть от 70 до 120 мкм. Оцинковка защищает опору от коррозии, увеличивая срок эксплуатации до 30 лет.

Оцинковка выполняет и эстетическую функцию, придавая опоре серебристый цвет. По желанию потребителя опора может покрываться краской любого цвета, что необходимо для качественного дизайна территории, особенно отдельно расположенного объекта: АЗС, парковка, придорожное кафе и т.д.

Маркировка опор и способы их установки

Опоры маркируются по высоте, посадочному (верхнему) и нижнему (основания) диаметрам, а также по высоте надземной и подземной части опор. Надземная высота опор находится в диапазоне от трех до 12 метров, подземная – от 1 до 2,5 метра. Посадочный диаметр 60–76 мм. Величина посадочного диаметра увязана с размерами кронштейнов, которые прижимными болтами крепятся к опоре, а к кронштейну, в свою очередь, крепятся осветительные приборы.

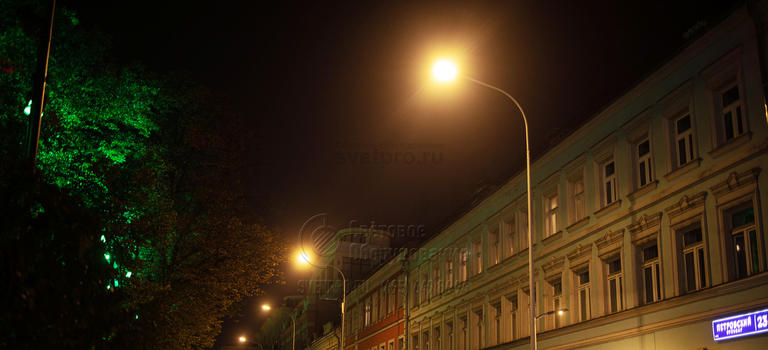

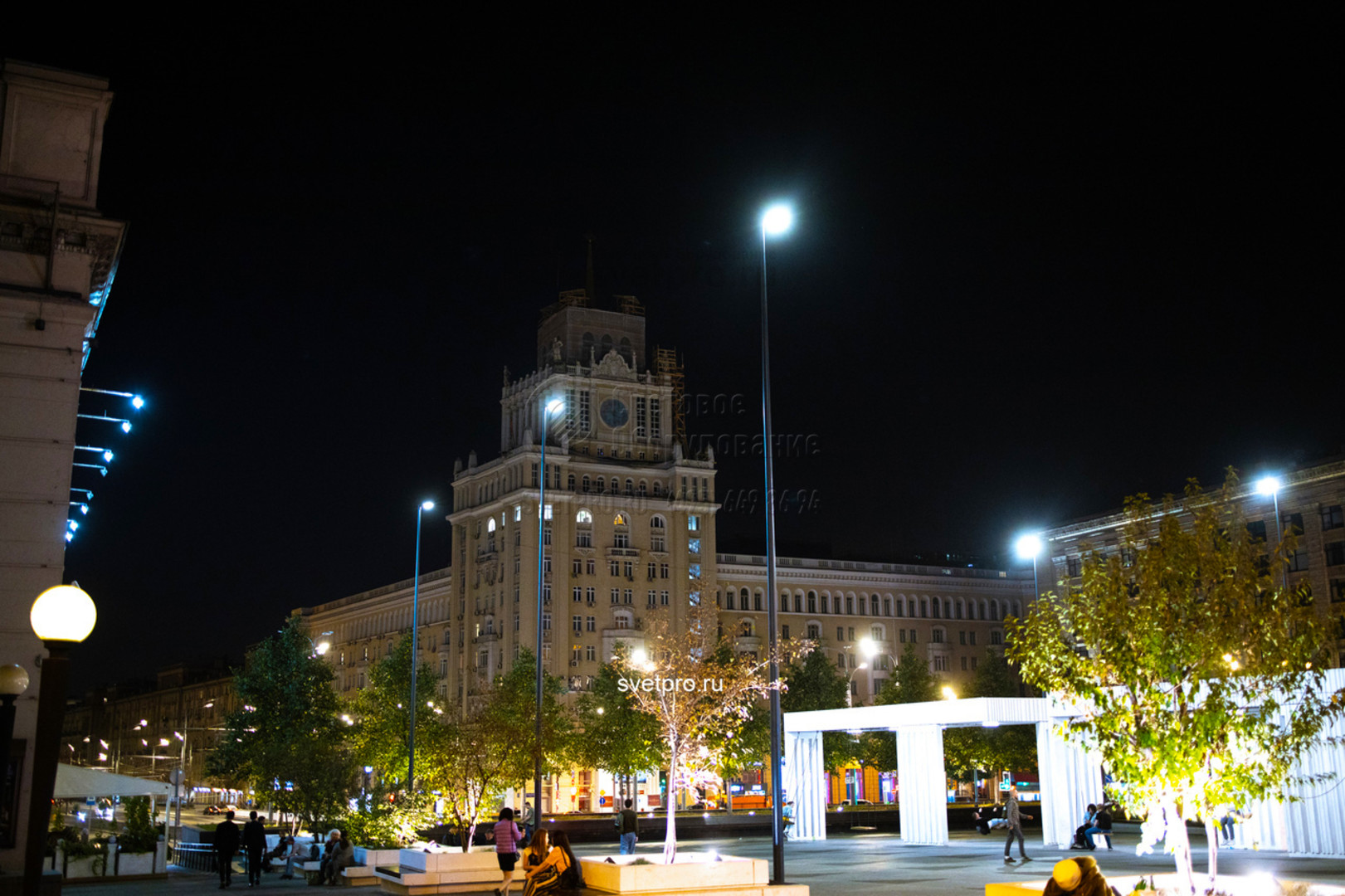

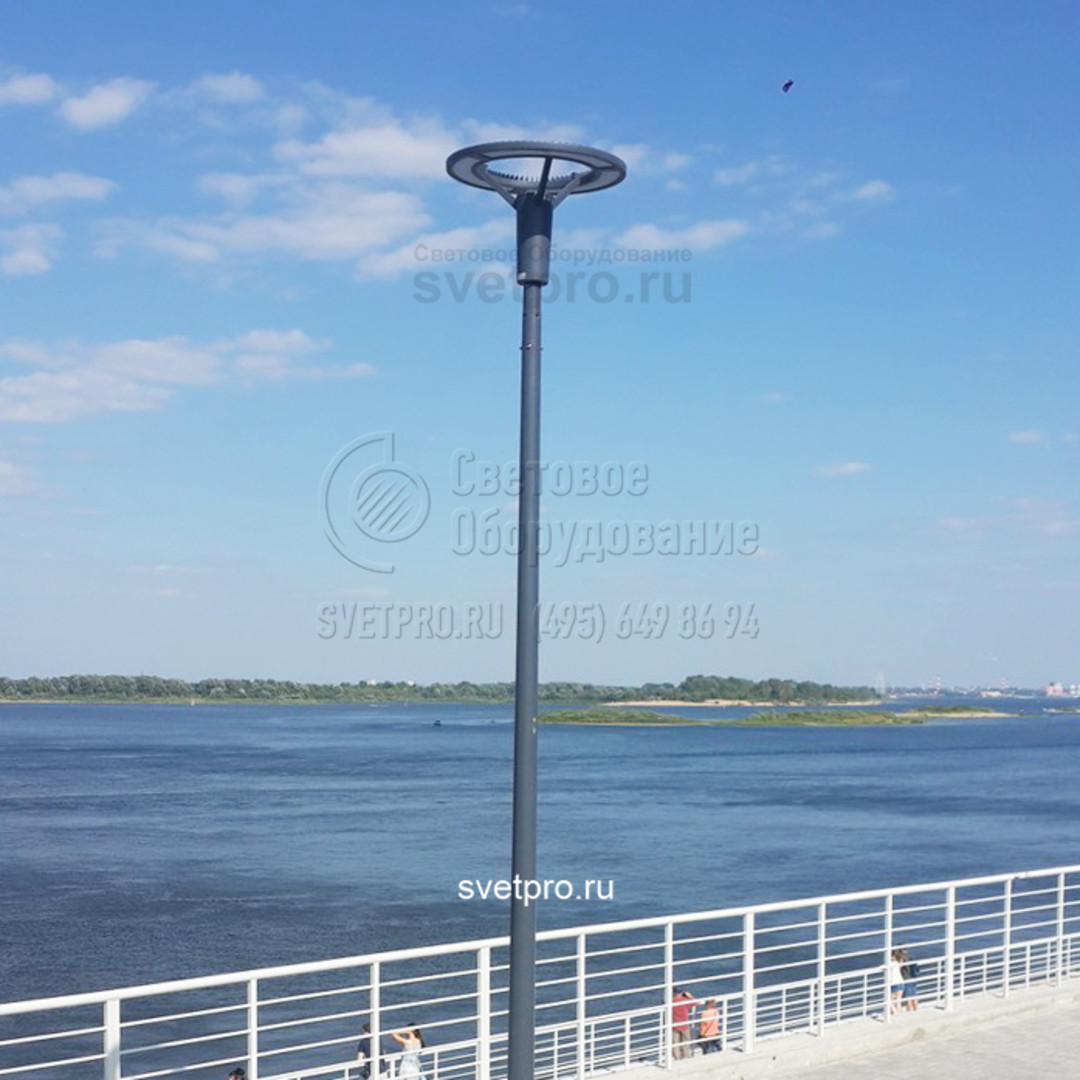

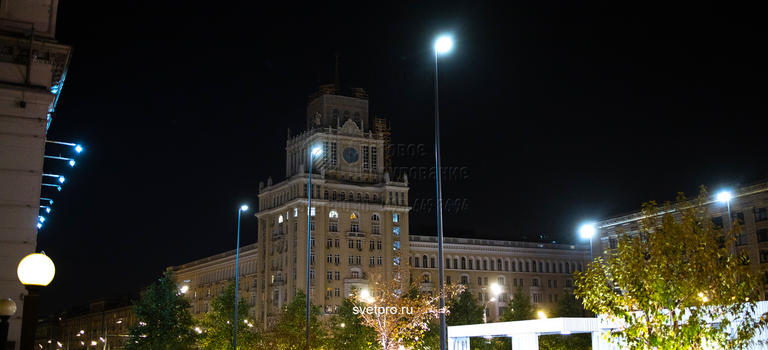

ОКК Опоры Круглые конические на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

Существуют два вида установки опор: фланцевый и вкапываемый. При фланцевом способе установки в грунт устанавливается фундаментный блок. Блок центруется и бетонируется. Опора, предназначенная для такого вида установки, имеет подпятник (фланец) с четырьмя отверстиями под болты. Такой же фланец имеется и у фундаментного блока. Подпятник опоры крепится к фланцу фундамента анкерными болтами. Выравнивать (центровать) опору в данном случае не нужно.

В тех случаях, когда позволяет качество грунта (твердые грунты) или же не требуется установка высокой опоры с несколькими осветительными приборами, применяется вкапываемый способ установки опор. Опора опускается на требуемую глубину, центрируется и бетонируется.

Питающий кабель проходит внутри опоры, а к самой опоре подводится только подземным способом, для чего в нижней части фундамента или самой опоры (вкапываемые) имеется лючок. Для обслуживания опор в наземной части также имеется лючок.

ОКК, НФК и НПК относятся к несиловым опорам и выполняют только несущую функцию, позволяя устанавливать светильники как на вершинку опоры, так и посредством использования кронштейнов.

К достоинствам круглых конических опор относится еще и их небольшой вес. Так, опора высотой три метра весит около 30 кг, а высотой 12 метров – около 150 кг. Опоры благодаря материалу исполнения и весу удобно транспортировать и устанавливать. Круглые конические опоры надежны, долговечны, эстетичны и применимы для освещения разнообразных объектов и территорий.

Стальные круглоконические опоры рекомендованы в качестве несиловой конструкции, участвующей в системе наружного освещения. Их применяют в местах, где целесообразен подземный подвод питающего кабеля. Так улучшается его защита и поддерживается эстетический компонент.
