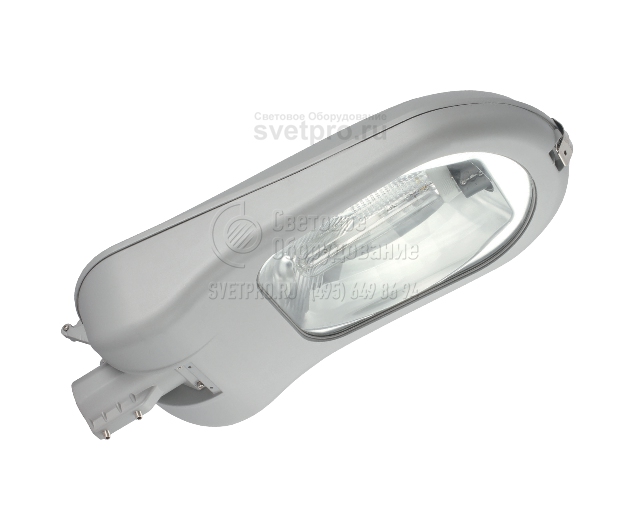

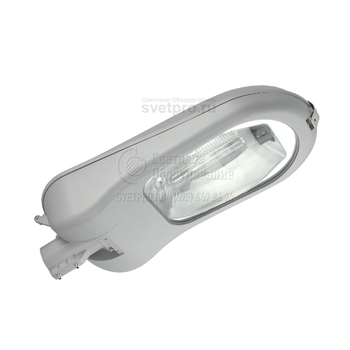

ЖКУ/ГКУ 62 Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ЖКУ/ГКУ 62 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 5 лет |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Модель ЖКУ62/ГКУ62 обеспечит освещение парковых аллей, дворов, прилегающих территорий, улиц, дорог, мостов.
Для светильника применим торшерный или консольный способ установки на опоре. Вариативность обеспечена возможностью изменения угла наклона корпуса. При обслуживании и подключении крышка удерживается упором.
Тип ПРА и патрона (Е27 и Е40) позволяет эксплуатировать изделие с натриевыми и металлогалогенными лампами. Модификации включают диапазон потребляемой мощности: 70–400 Вт, эффективное использование мощности – не менее 0,85. Корректность и длительность работы соблюдается при нестабильности напряжения не более 10% от номинала. В состав светильника входит зеркальный алюминиевый отражатель, подвергнутый анодированию. Тип светораспределения (ШБ/ШО) корректируется изменением положения патрона (3 позиции).
Конструктивная форма соответствует степени защиты IP65. Между силикатным защитным стеклом и алюминиевым корпусом проложен силиконовый уплотнитель. Герметичность области ввода питающего провода обеспечивает самозажимной сальник. Приняты меры по виброустойчивости светильника ЖКУ62/ГКУ62. Вытянутый обтекаемый алюминиевый корпус обладает устойчивостью к ветровым боковым нагрузкам.
Основные параметры
КПД, не менее | 75% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | ШБ/ШО, регулируемый |
Сегмент | PRO |
Габаритные размеры | 600х280х215, 725х310х225 |
Преимущества
- Защита от пыли и влаги IP65 позволяет экономить на плановых чистках
- Вариативность угла установки консольного основания позволяет использовать светильник на торшерных опорах.
- Возможность регулировки типа КСС гарантирует оптимальное светораспределение для каждого проекта
- Основание и корпус из алюминия долговечны и не подвержены коррозии
- Силикатное защитное стекло устойчиво к воздействию ультрафиолета
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Функциональный дизайн корпуса позволяет легко переносить боковые ветровые нагрузки
- Виброустойчивость конструкции даёт возможность применять светильник на мостах и эстакадах
Устройство
- Корпус светильника изготовлен из алюминия методом литья под высоким давлением и покрыт порошковой краской
- Силиконовый уплотнитель обеспечивает защиту IP65 всего корпуса. Подвод питающего провода осуществляется через герметичный самозажимной сальник
- Отражатель изготовлен из светотехнического алюминия высокой чистоты с последующей полировкой и анодированием
- Светильник укомплектован: дросселем с медной обмоткой, трехконтактным ИЗУ, конденсатором
- Патронодержатель выполнен из термостойкой пластмассы с силиконовым уплотнителем
- Закалённое стекло толщиной 5мм
- Площадка ПРА изготовлена из стали

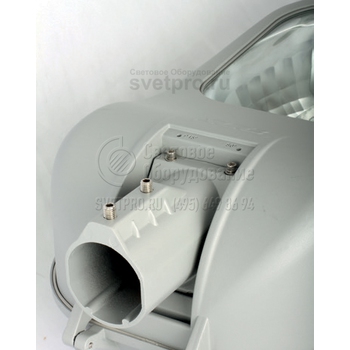

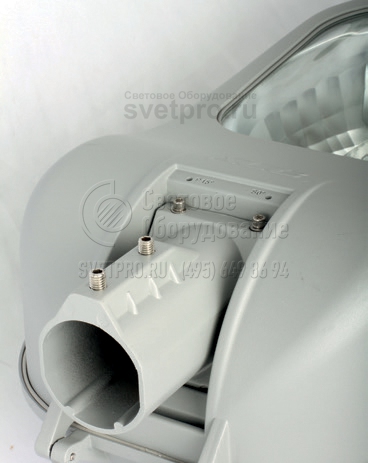

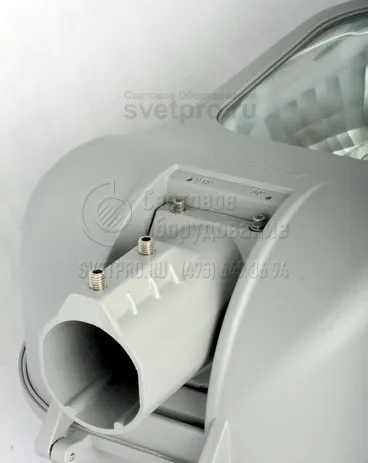

- Конструкция предполагает возможность более точного выбора углов 0°, 5°, 10° и 5°, 10°, 15° для горизонтальной и вертикальной установок консольного основания соответственно

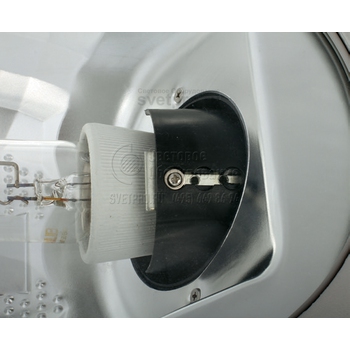

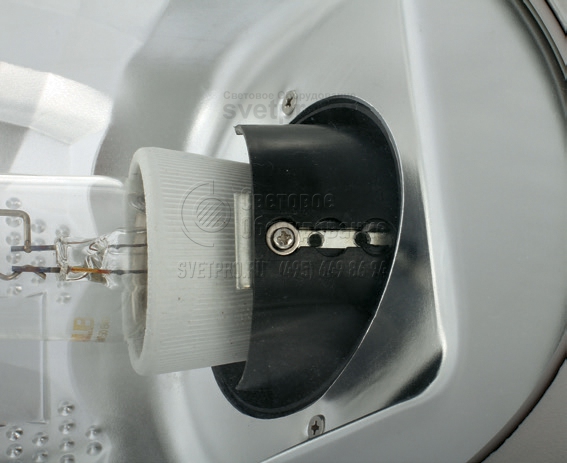

- Регулировка типа КСС осуществляется выбором положения патрона (1-2-3) в ступице оптического отсека

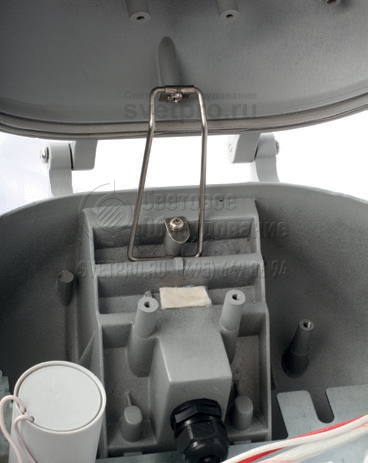

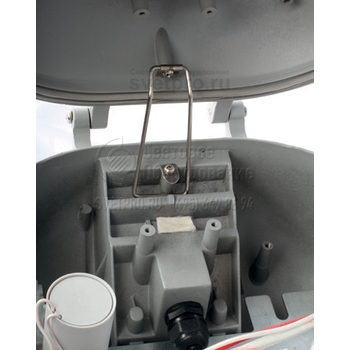

- Стальной упор держателя крышки для удобства монтажа

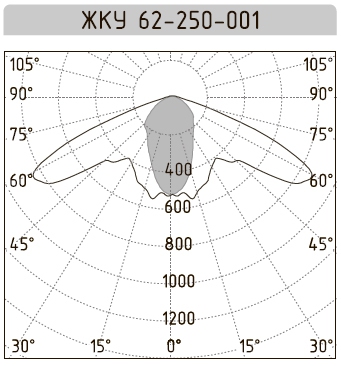

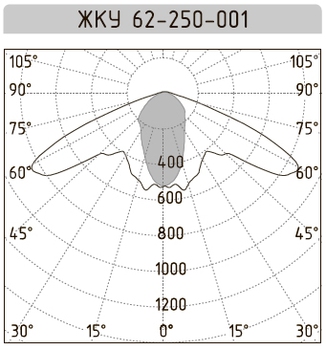

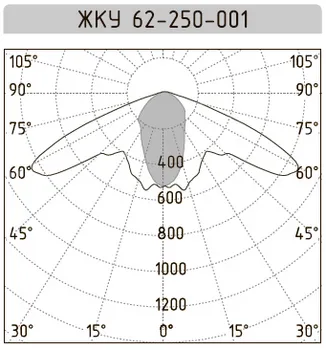

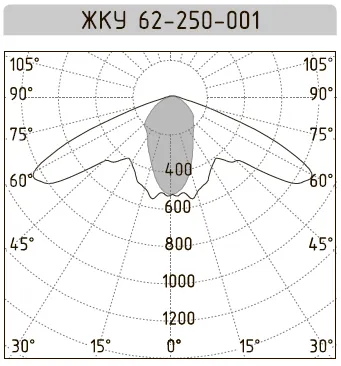

КСС

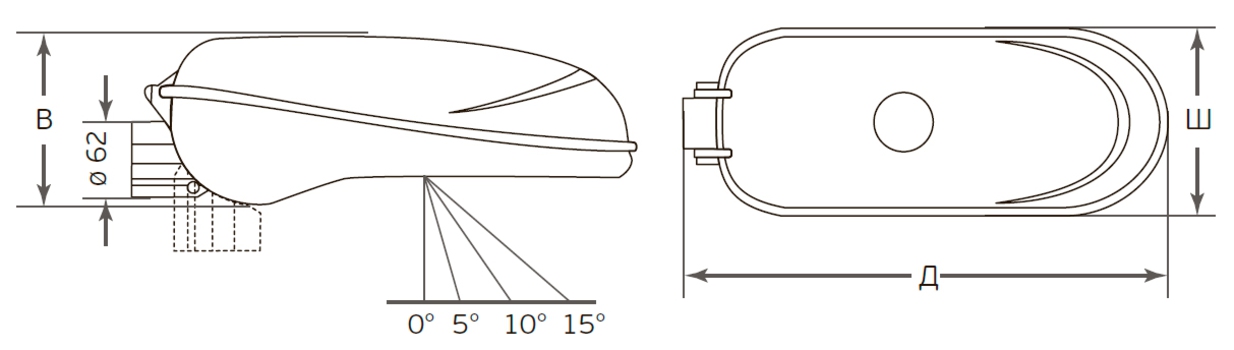

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул (штрих-код) | Тип лампы | Номинальная мощность, Вт | Патрон | Масса (не более), кг | Габариты, мм |
---|---|---|---|---|---|---|
ЖКУ/ГКУ 62-70-001 | 4620014030501 | ДНаТ/ДРИ | 70 | E27 | 6,2 | 600х280х215 |
ЖКУ/ГКУ 62-100-001 | 4620014030518 | ДНаТ/ДРИ | 100 | E40 | 6,3 | 600х280х215 |
ЖКУ/ГКУ 62-150-001 | 4620014030525 | ДНаТ/ДРИ | 150 | E40 | 6,9 | 600х280х215 |
ЖКУ/ГКУ 62-250-001 | 4620014030532 | ДНаТ/ДРИ | 250 | E40 | 8,9 | 725х310х225 |
ЖКУ/ГКУ 62-400-001 | 4620014030549 | ДНаТ/ДРИ | 400 | E40 | 10,6 | 725х310х225 |
