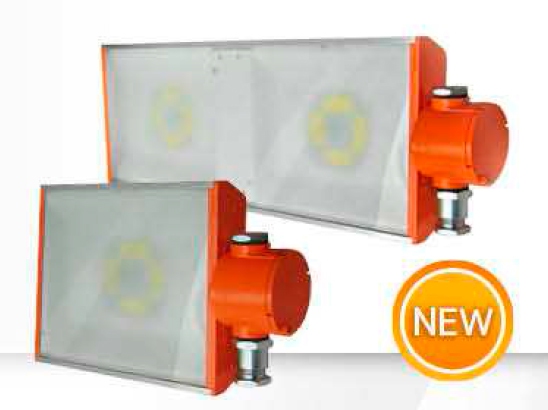

ДПП80 Светильник светодиодный аварийного освещения

Главная > Бренды > Ашасветотехника > ДПП80 аварийного освещения Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 180÷260 В
Класс защиты по току: I, II
Класс защиты IP: IP67
Артикул производителя: ДПП80
Мощность: 20-40 Вт
Гарантийный срок: 36 мес.
Цветовая температура: 4500 К
Световой поток: 2500-4500 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель ДПП80 – энергосберегающий, качественный и многофункциональный осветительный прибор для обеспечения рабочего и аварийного освещения на территории объектов химической, нефтяной, деревообрабатывающей, лакокрасочной, газовой промышленности.

Применение аксессуаров: рым-болтов или одной из разновидности кронштейнов позволяет установить изделие на горизонтальной, вертикальной или наклонной (трубная консоль) опорной поверхности. Высота размещения: от 2 до 12 м.

Осветительный прибор имеет две модификации: с модулем 20 и 40 Вт. В рабочем режиме значения светового потока: 2500 и 4500 лм, аварийном режиме: 300 и 600 лм. Источник питания обеспечивает работоспособность в сетях с параметрами: 180÷260 AC/DC (по заказу 10÷60 AC/DC). БАП – при аварийных отключениях. Цветовая температура базовой версии – 4500 К, доступны значения 2700–6000 К. КСС типа Д (120о) можно изменить на тип К или Г.

Степень защиты светильника ДПП80 соответствует IP67. Корпус, изготовленный из алюминиевого профиля (нанесено порошковое окрашивание) и закаленное стекло рассеивателя, ударопрочен. Конструктивные меры и применяемые материалы обеспечивают взрывонепроницаемость (исполнение 1E dmbIIСT6 Gb).

КОНСТРУКЦИЯ

Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из анодированного алюминиевого профиля и частично покрашены порошковой краской. Светопропускающий элемент из закленного стекла. Внутри корпуса установлены светоизлучающие модули с источником питания, БАП (блок аварийного питания) и аккумуляторная батарея. Светильник выпускается с одним или двумя кабельными вводами для индивидуального или транзитного подключения к электросети.

Исполнение по взрывозащите

1Ex d mb IIС T6 Gb

Источники света

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 176÷264 АС; 250÷370 DC; 10÷60 AC/DC
Потребляемая мощность, не более, Вт 20 40
Световой поток, не менее, Лм 2500 4500
Коэффициент мощности, не менее 0,98
Угол излучения, не менее 120° (по заказу 60°, 30°) (КСС - Д; Г; К)
Цветовая температура 4500К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -40°С до +50°С
Электрическая схема прямое подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка-заглушка - 1 шт.

Принадлежности по дополнительному заказу:

  • кронштейн настенно-потолочный - 2 шт.
  • кронштейн наклонный - 2 шт.
  • рым-болт - 2 шт.
  • кронштейн на трубу - 1 шт.
  • дополнительный кабельный ввод - 1 шт.

Пример записи заказа:

1. Светильник ДПП80-40 АО 180-260AC/DC 120 4500К
2. Кронштейн настенно-потолочный - 2шт.

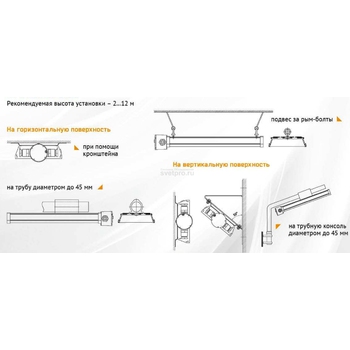

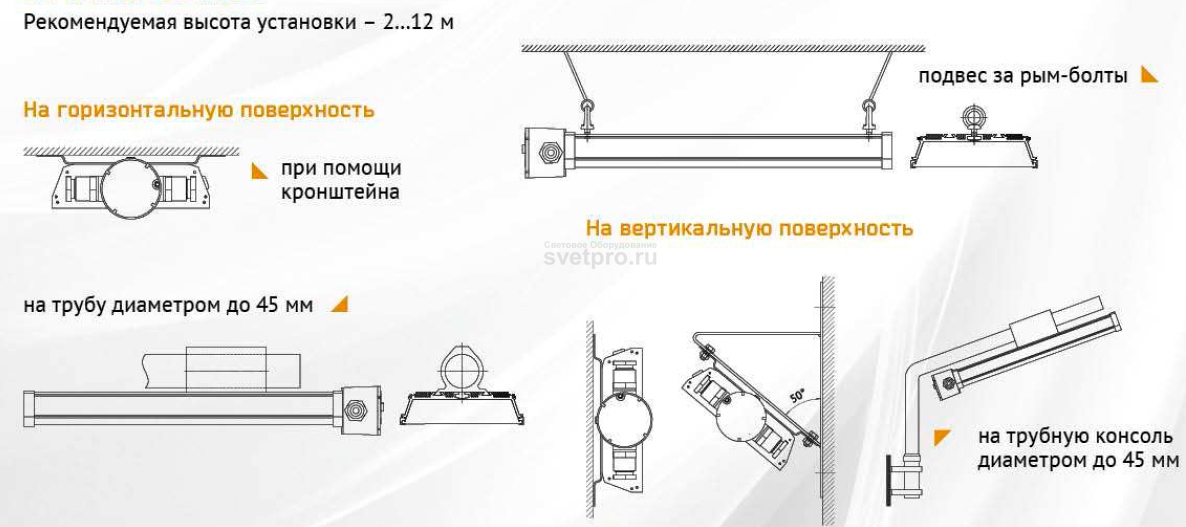

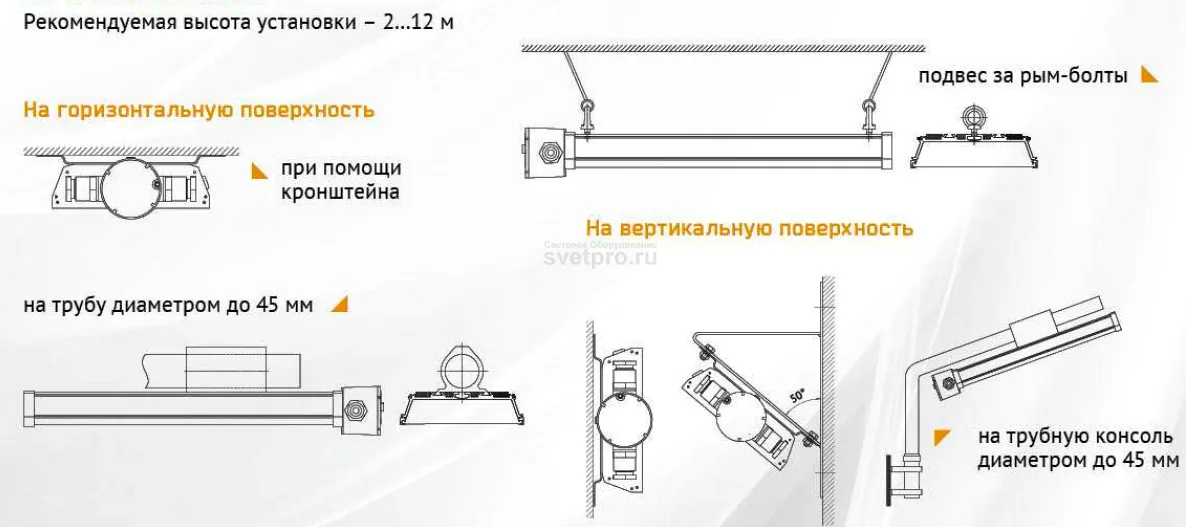

Варианты установки

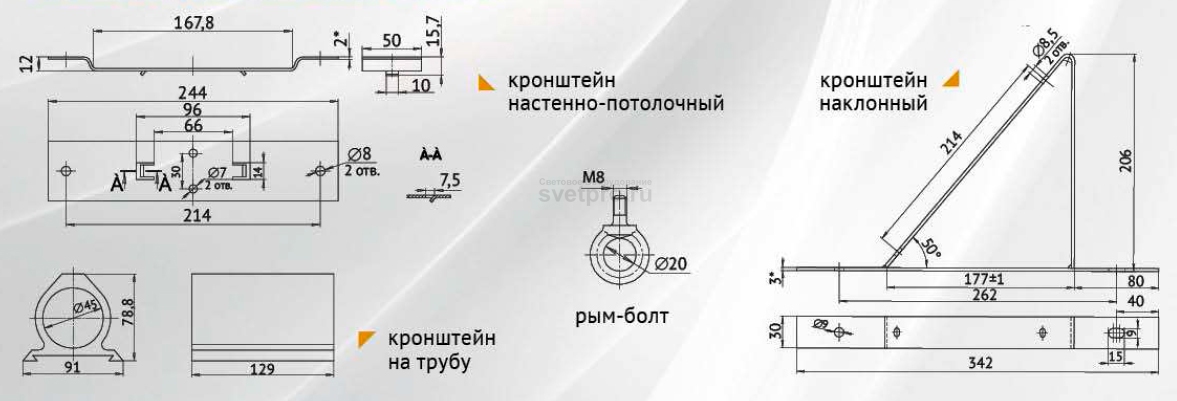

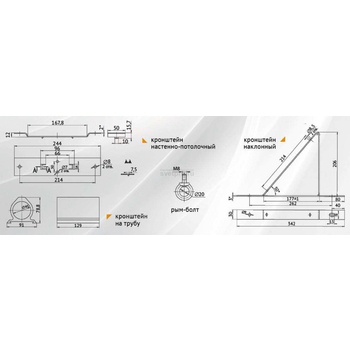

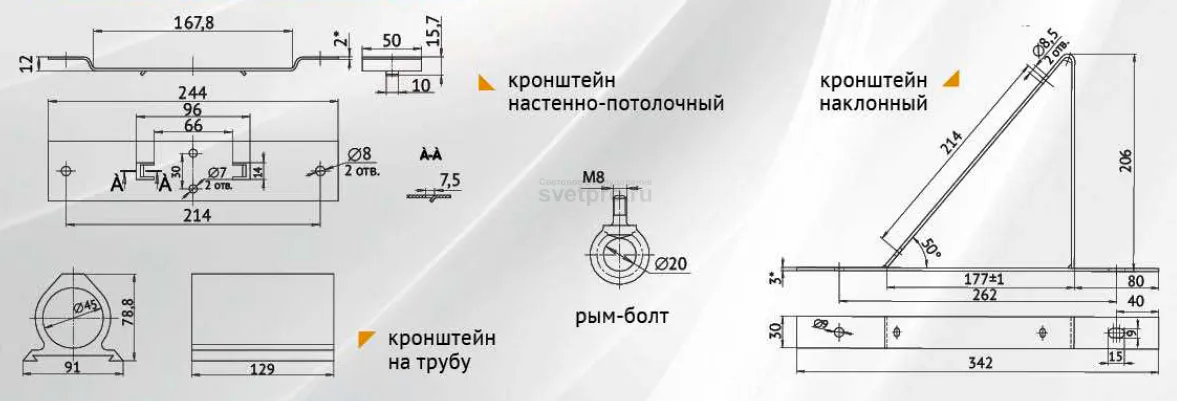

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

Обозначение L, мм
ДПП80-20 382,5
ДПП80-40 382,5
ДПП80-80 582,5
ДПП80-100 682,5
ДПП80-140 832,5
ДПП80-160 1082,5
ДПП80-180 1082,5
ДПП80-200 1082,5

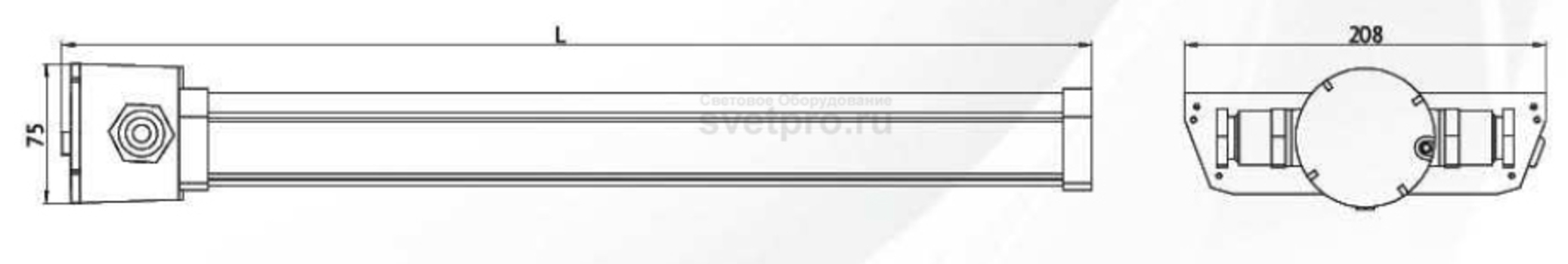

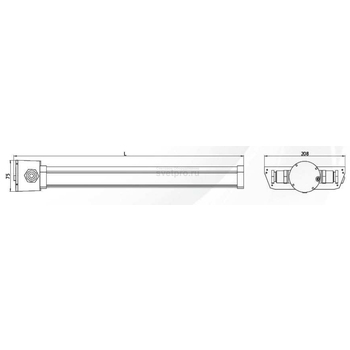

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаВремя работы в аварийном режиме, часСветовой потокГабариты, ммМасса не более, кгАналог* светильника с лампой ЛОН, ВтАналог** светильника с лампой ГЛВД, Вт
Напряжение, В
Мощность, Вт
Пост. режим Авар. режим
ДПП80-20-001-АО 180÷260 AC/DC (10÷60 AC/DC) 20 3 2250 300 383х200х80

3,5 150-200 ДРЛ-80
ДПП80-40-003-АО 40 4050 600 300 ДРЛ-125

* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
