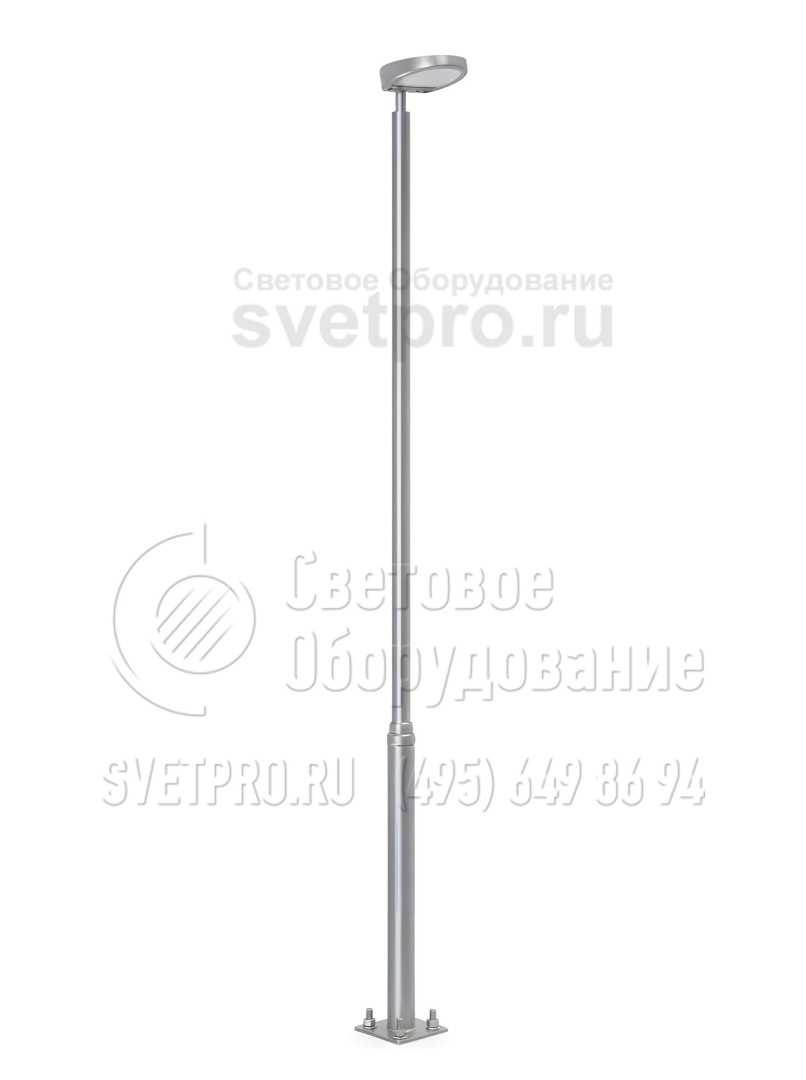

НФ-6 Опоры несиловые трубчатые неразборные высота 6 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
21 738
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФ-6 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 250 мм |
| Вес: | 73,9 кг |
| Высота: | 6 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-6,0-02-ц | 21 738 ₽ | ЗФ-20/4/К180-1,0-б | 73,9 | Ф2 | 6000 | 1000 | 1285 | 2340 | 159 | 108 | 76 | М20 | 250 | 180 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
как выбрать опору?

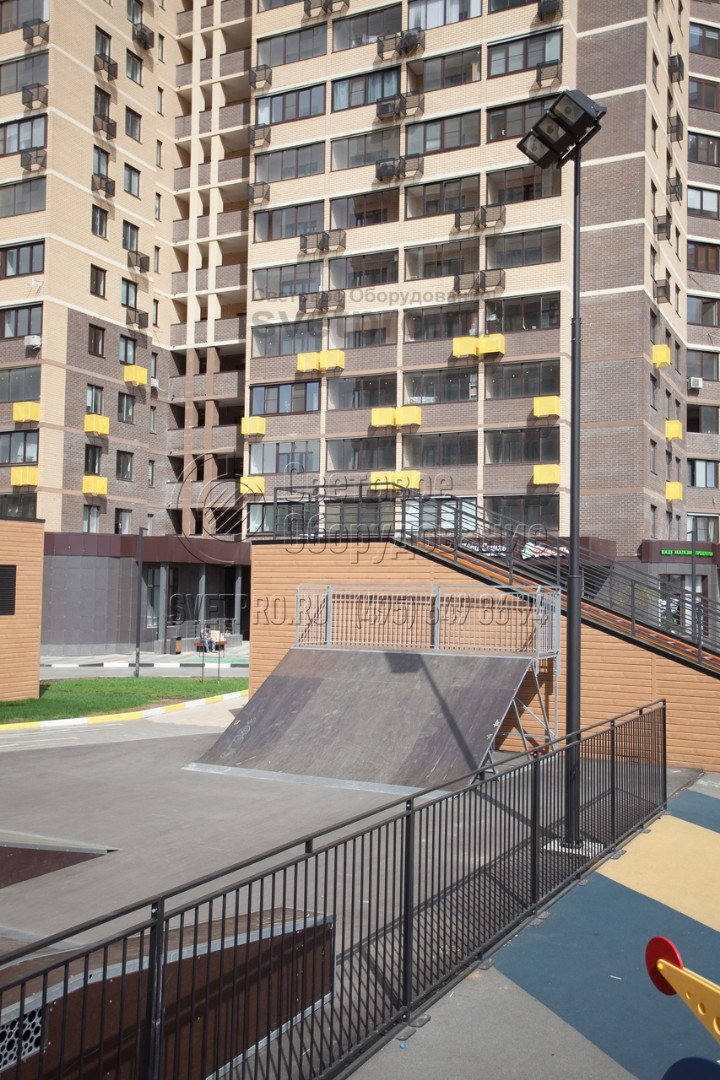

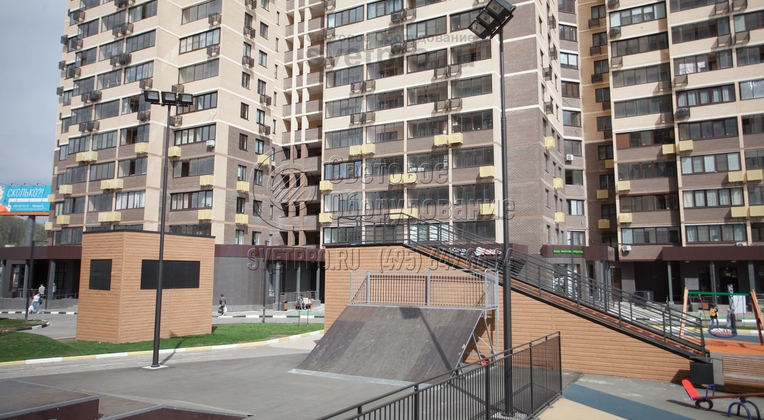

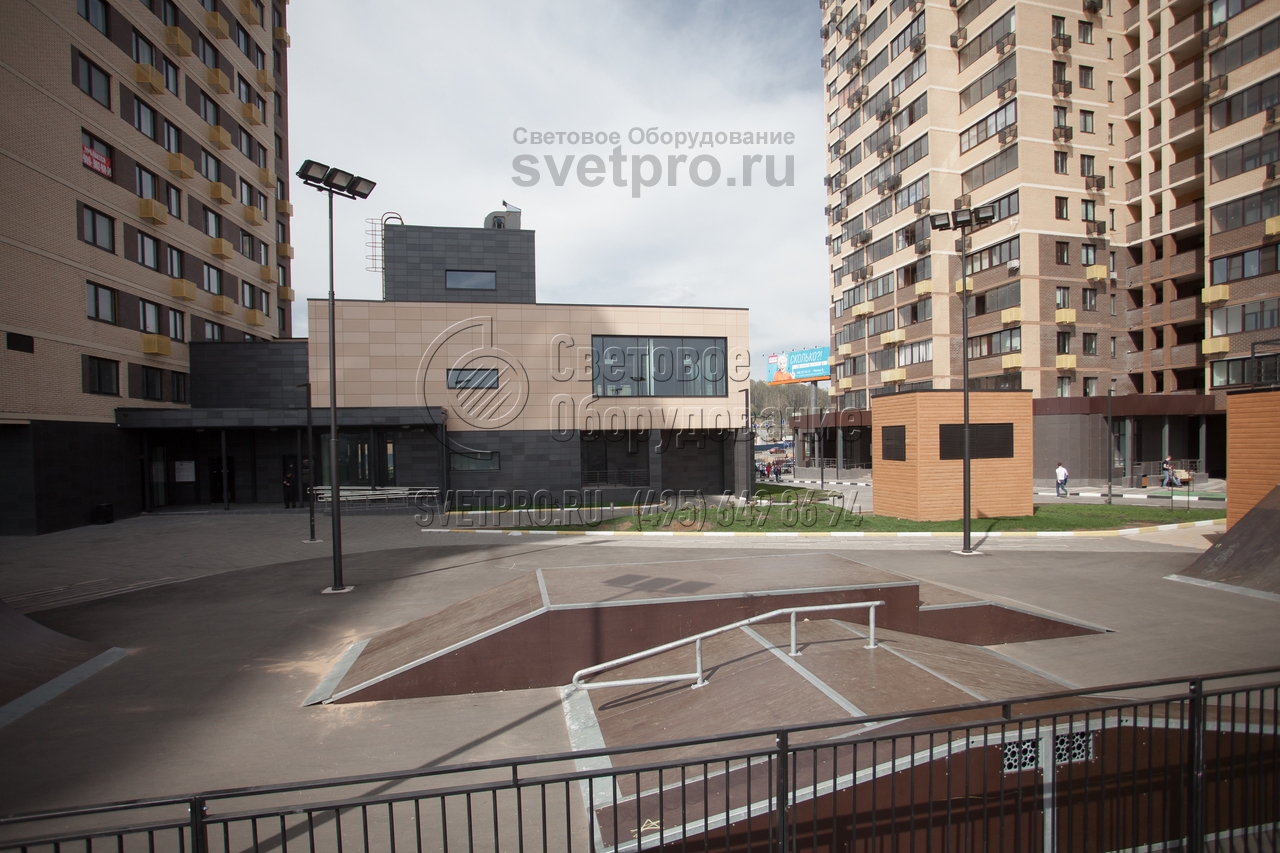

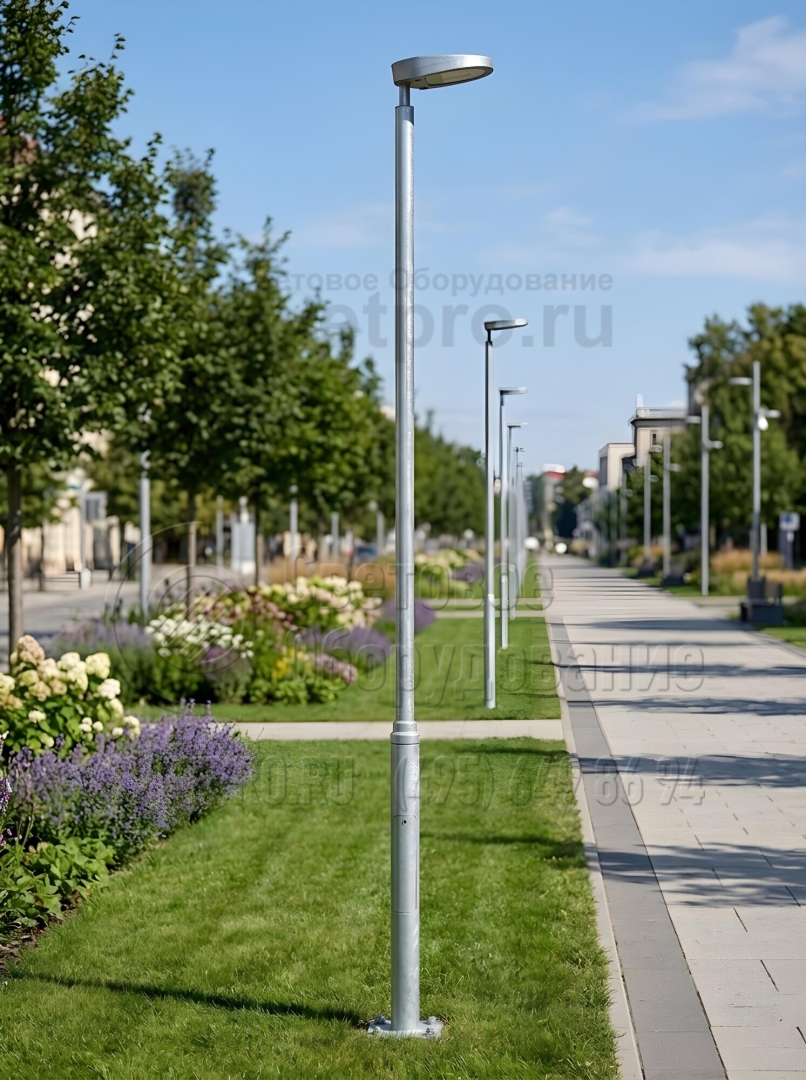

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Неразборная фланцевая опора НФ-6 – шестиметровая металлоконструкция несилового типа, устанавливаемая для создания требуемого уровня освещения на объектах городской инфраструктуры, в кварталах жилой застройки, микрорайонах, на открытых спорткомплексах и детских площадках. Опора подходит для воздушной и внутренней прокладки кабеля, но не может использоваться как силовая.
Для изготовления НФ-6 используется качественный стальной металлопрокат цилиндрической формы. Трубы приспособлены к эксплуатации в различных климатических зонах. Для повышения устойчивости внешним факторам и разрушающей коррозии металл обрабатывается горячим цинкованием. Защитный слой увеличивает срок эксплуатации изделия до 30 лет.
На вершину столба устанавливаются кронштейны со светотехникой и прожекторами, крепление светильников может выполняться непосредственно на опору. Монтаж конструкции осуществляется на бетонное основание посредством соединения столба с закладным элементом через фланец.

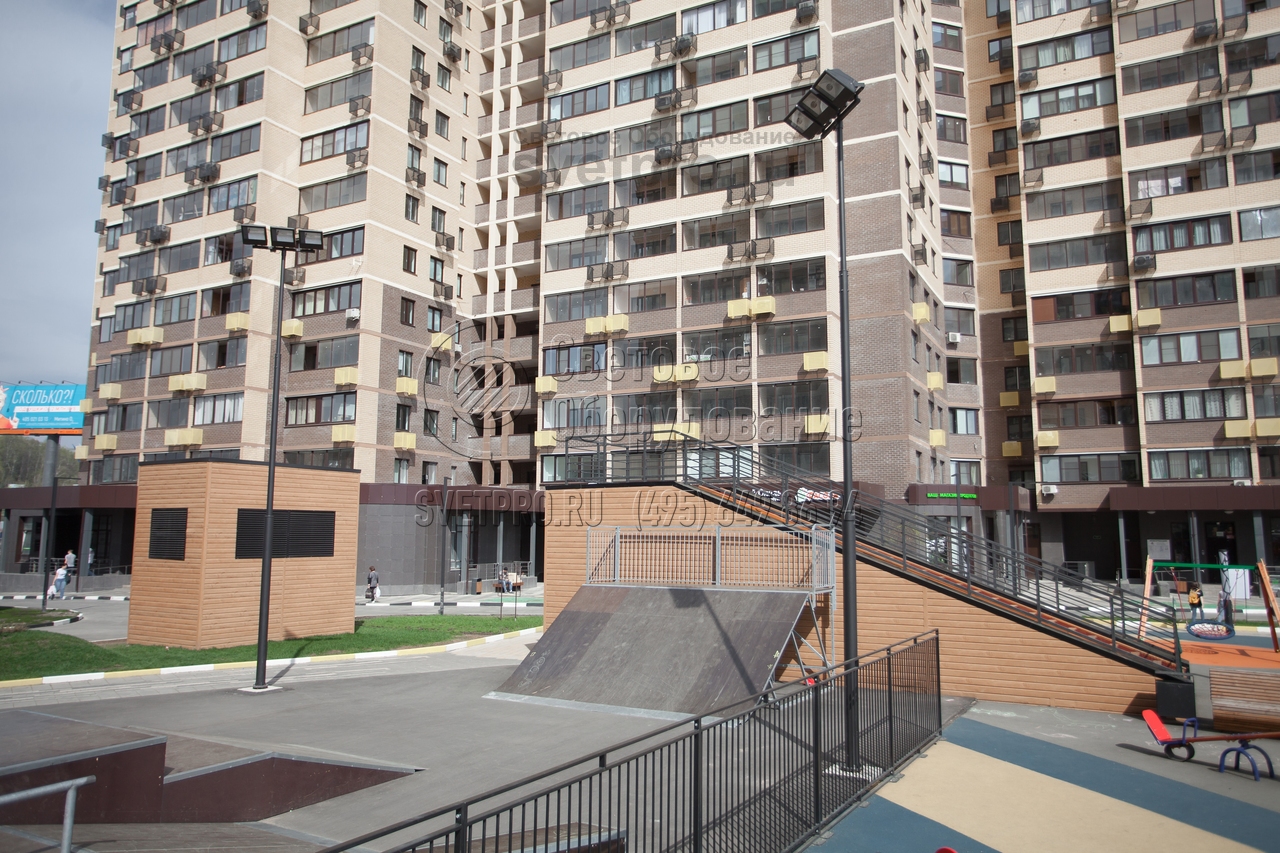

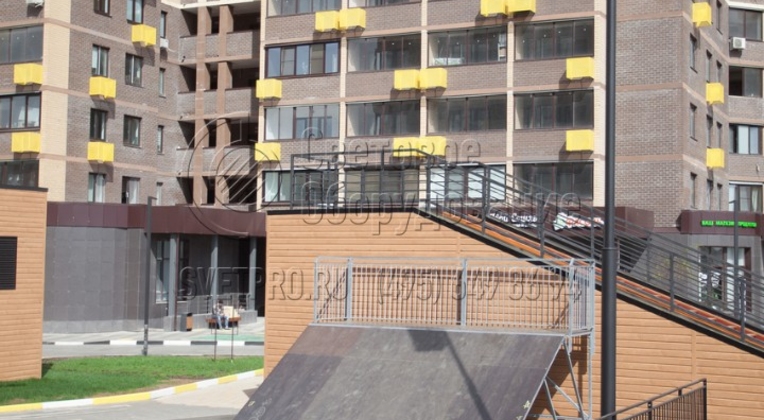

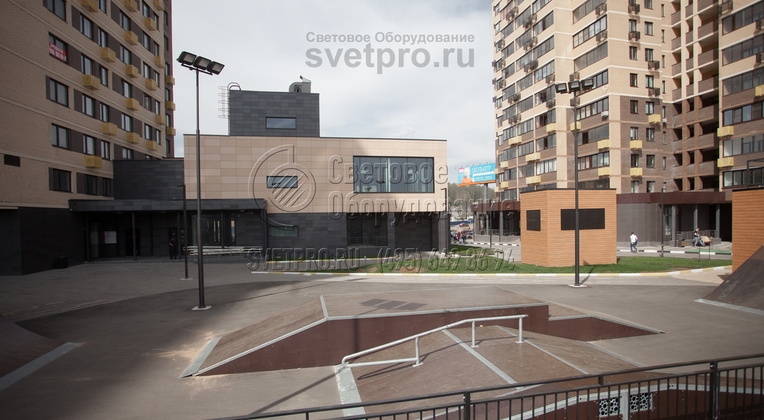

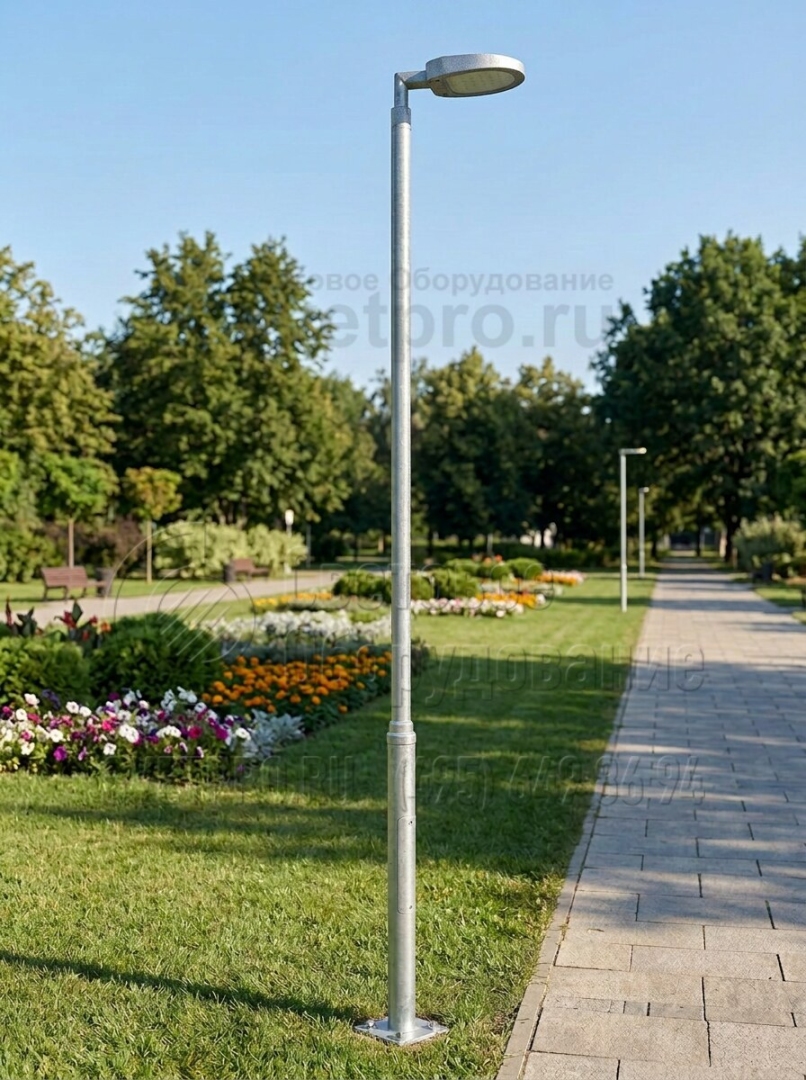

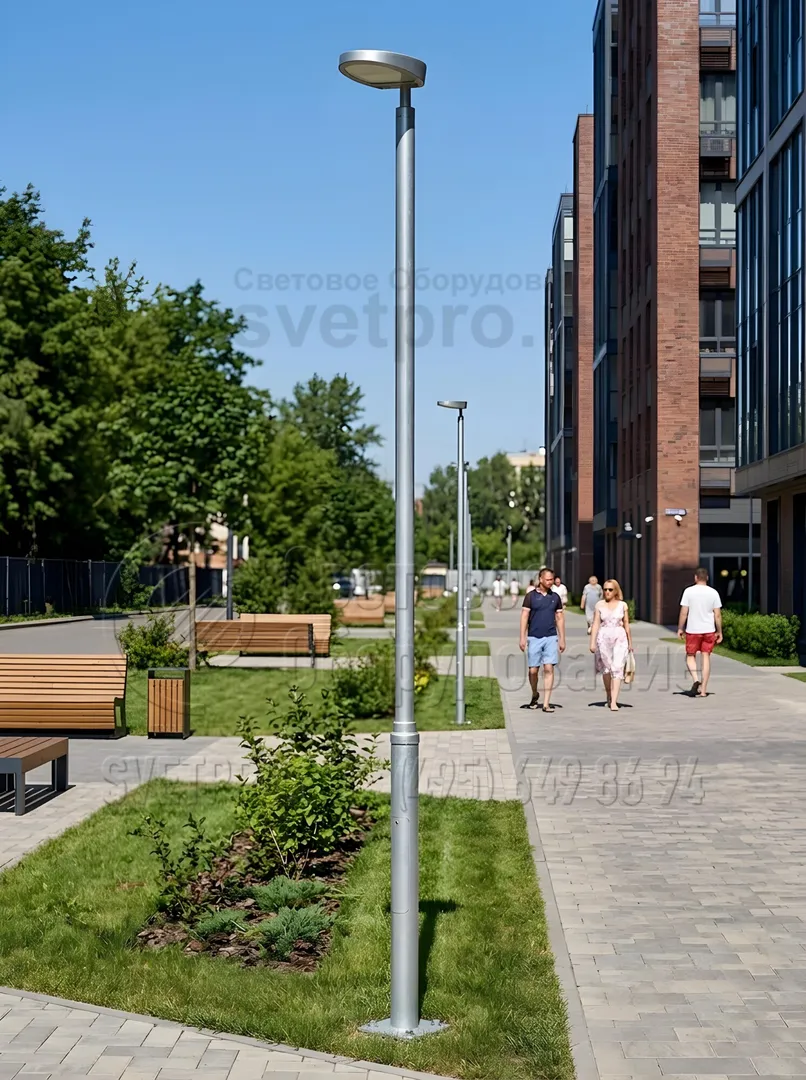

Фото с объектов
Фотогалерея
-
1.
-
2. -
3.
