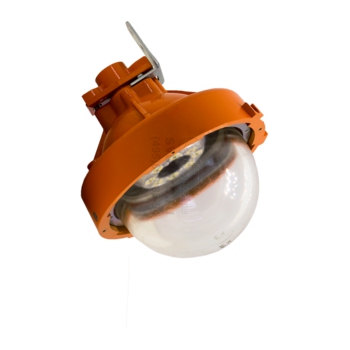

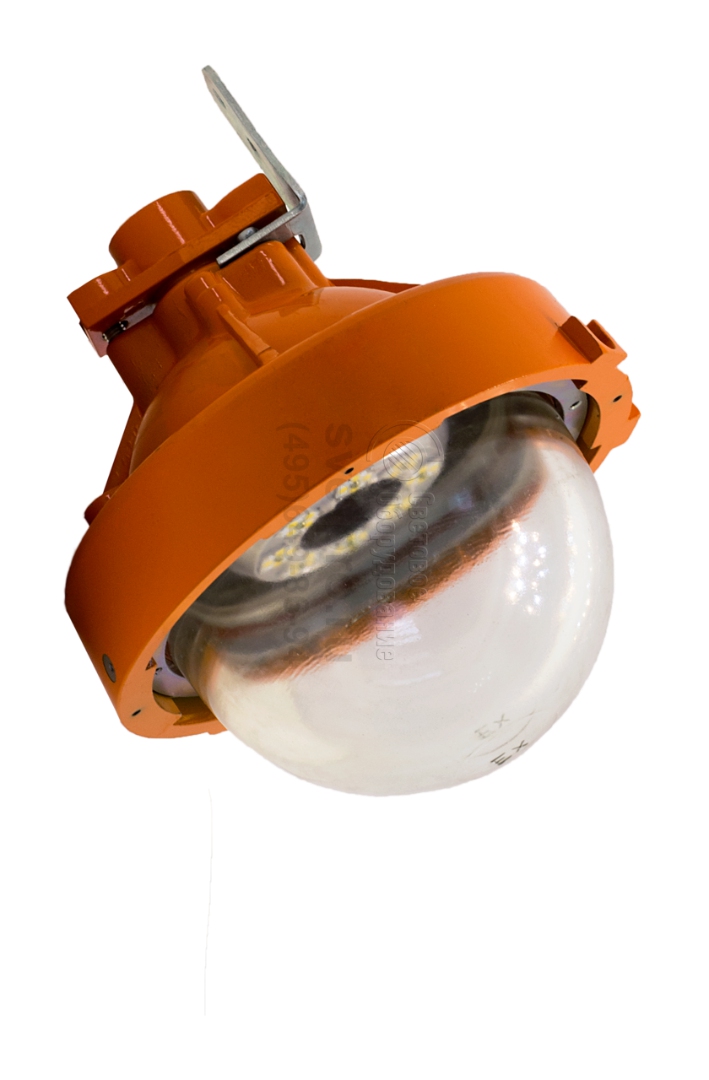

ДСП72 Светильник подвесной светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 180÷250 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1, Т1 |
Артикул производителя: | ДСП72 |
Мощность: | 10-40 Вт |
Гарантийный срок: | 36 мес. |
Цветовая температура: | 4000 К |
Световой поток: | 1100-4400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Осветительный прибор ДСП72 применяется в качестве экономичного, обеспеченного взрывонепроницаемой оболочкой изделия, необходимого для освещения химических, нефтехимических, газонаполнительных, деревообрабатывающих, лакокрасочных предприятий.

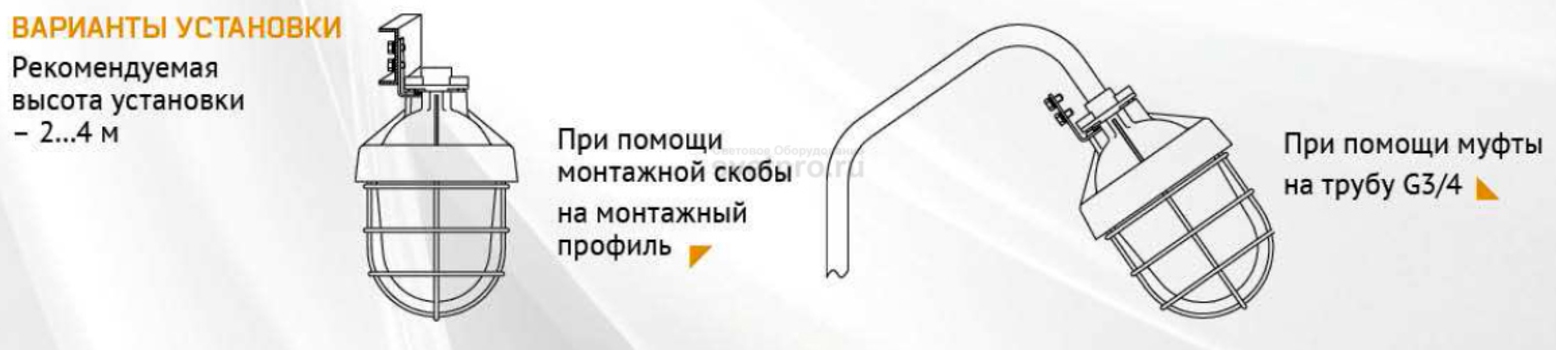

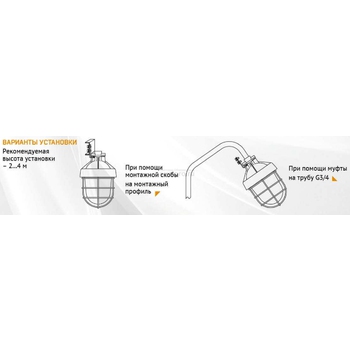

Устойчивая фиксация светильника на высоте 2–4 м выполняется с использованием скобы (установка на профиль) или муфты (монтаж на трубу G3/4). Кабель подключается к клеммам вводной коробки, расположенной сверху. Резиновая прокладка и скоба – элементы комплектации.
Базовые характеристики светодиодного модуля: нейтральная цветовая температура (4000 К), угол излучения (120о), питающее напряжение (180–50 В) можно изменить на основании заявки. Доступны: 2700–6000 К, 30 и 60 град., 10÷60В AC/DC. Цветопередача – хорошая, КПД светильника ≥90%. Мощность версий модели: 10–40 Вт.
Взрывонепроницаемость обеспечивают литые из алюминиевого сплава корпусные детали, объединяемые байонетным способом. Боросиликатный колпак закреплен в кольце с применением герметика. Материалы ударо- и термоустойчивые. Металлическая сетка повышает механическую прочность. Степень защиты – IP65, исполнение по взрывозащите – 1ExdopisIIВT6 Gb. Внешний отражатель изменит тип КСС.
КОНСТРУКЦИЯ
Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Взрывозащита обеспечивается цилиндрическим взрывонепроницаемым соединением частей оболочки. Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса осуществляется при помощи байонетного соединения, что позволяет быстро разъединять части оболочки светильника для обслуживания и замены модуля. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика.
Исполнение по взрывозащите
1Ex d op is IIВ T6 Gb
Источники света
Наименование параметра |
Светодиодный модуль | |||
Номинальное напряжение питания, В | 180÷250 (по заказу 10÷60В AC/DC) | |||
Потребляемая мощность, не более, Вт | 10 | 20 | 30 | 40 |
Световой поток, не менее, Лм | 1100 | 2200 | 3300 | 4400 |
Коэффициент мощности, не менее | 0,95 | |||
Угол излучения, не менее | 120° (по заказу 60°, 30°) | |||
Цветовая температура | 4000К (по заказу 2700К÷6000К) | |||
Ресурс, не менее, час | 50 000 |
Технические данные
КПД, не менее | 0,9 |
Температура окружающей среды | от -60°С до +50°С |
Электрическая схема | прямое подключение к клеммам колодки вводной коробки |
Диаметр подводимого кабеля, мм | 8-16 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник - 1 шт.
- монтажная скоба - 1 шт.
- резиновая прокладка - 1 шт.
Принадлежности по дополнительному заказу:
- внешний отражатель
Пример записи заказа:
1. ДСП72-30-007 180-250АС 120 4000К
2. Внешний отражатель

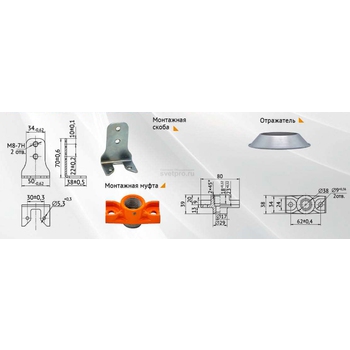

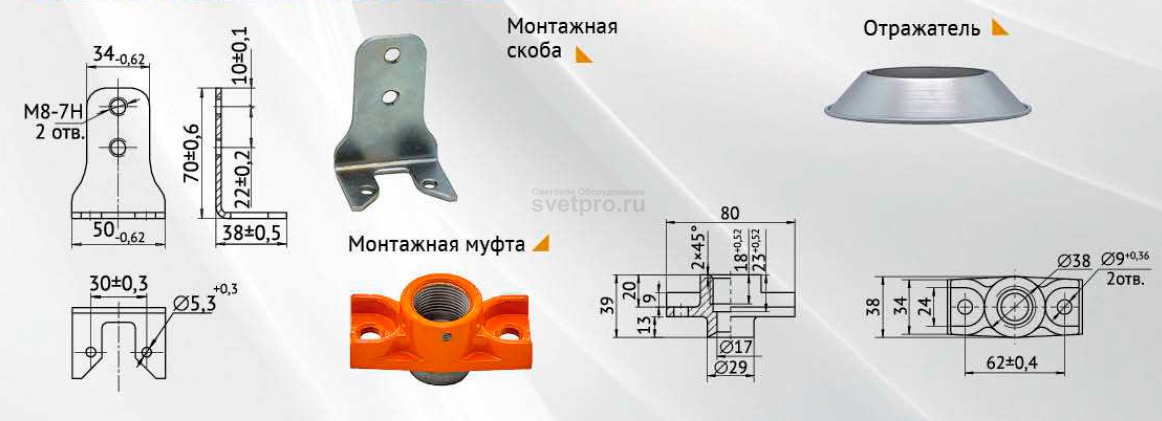

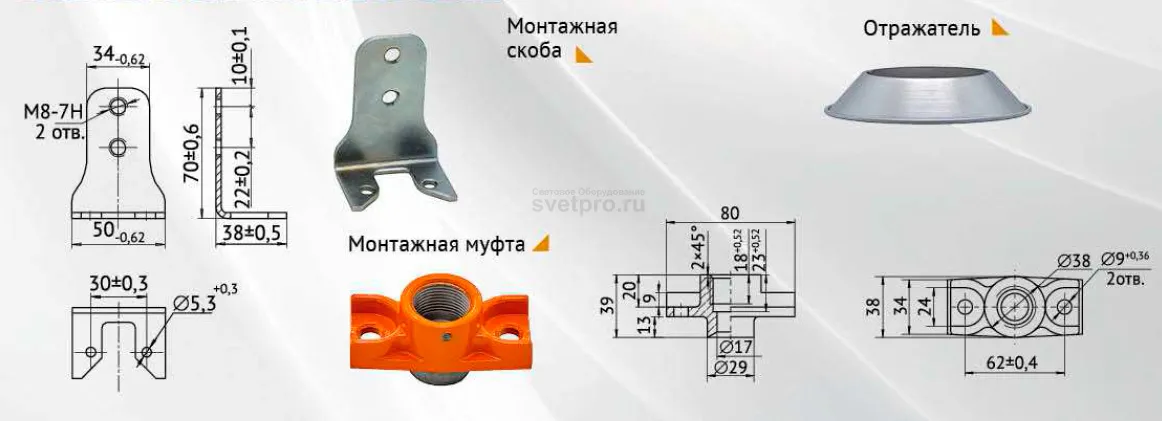

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

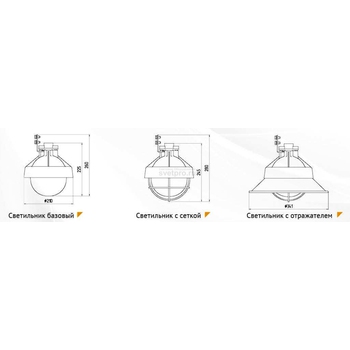

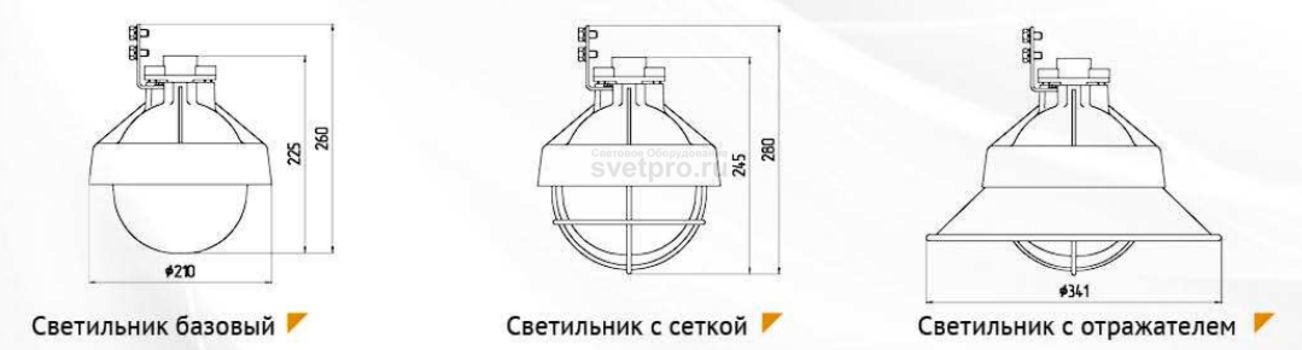

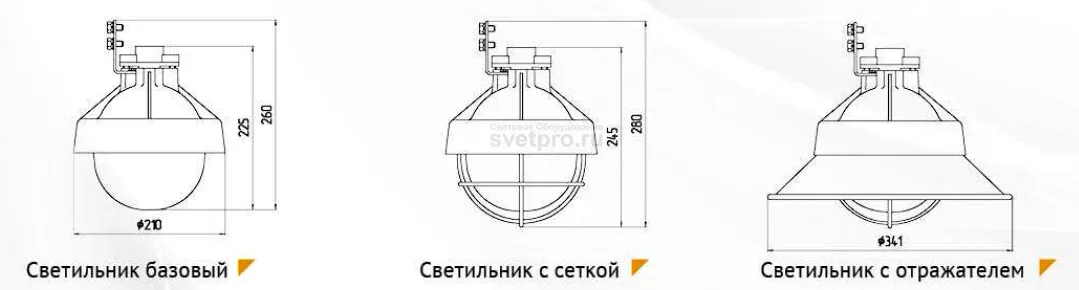

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Габариты не более, мм | Масса не более, кг | Аналог* светильника с лампой ЛОН, Вт | Аналог** светильника с лампой ДРЛ, Вт | Вид исполнения | |
---|---|---|---|---|---|---|---|
Напряжение, В |
Мощность, Вт |
сетка | |||||
ДСП72-10-007 | 180÷250 AC (10÷60 AC/DC) | 10 | 210x245 | 6.5 | 60-75 | 50 | есть |
ДСП72-20-007 | 20 | 100-150 | 80 | ||||
ДСП72-30-007 | 30 | 150-200 | 80-125 | ||||
ДСП72-40-007 | 40 | 200-300 | 125 | ||||
ДСП72-10-008 | 180÷250 AC (10÷60 AC/DC) | 10 | 210x225 | 6.5 | 60-75 | 50 | нет |
ДСП72-20-008 | 20 | 100-150 | 80 | ||||
ДСП72-30-008 | 30 | 150-200 | 80-125 | ||||
ДСП72-40-008 | 40 | 200-300 | 125 |
* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
