КРВ-660 Коробки распределительные
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 660 В |
Номинальная частота: | 50÷60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | КРВ-660 |
Гарантийный срок: | 18 мес. |

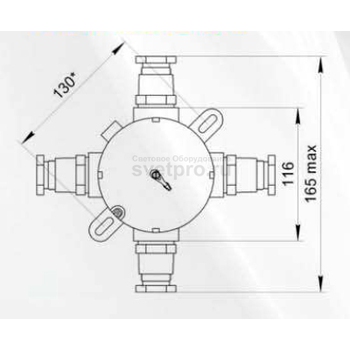

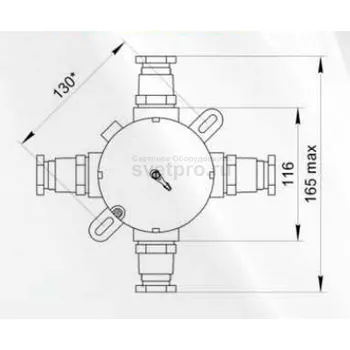

Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель КРВ-660 применяется на объектах химической, нефтяной, газовой, деревообрабатывающей, лакокрасочной промышленности.

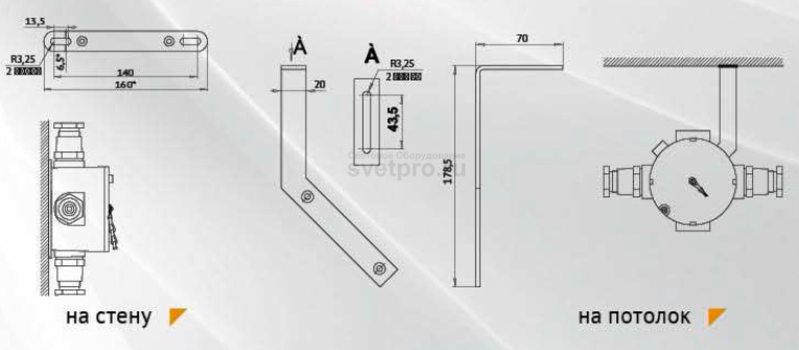

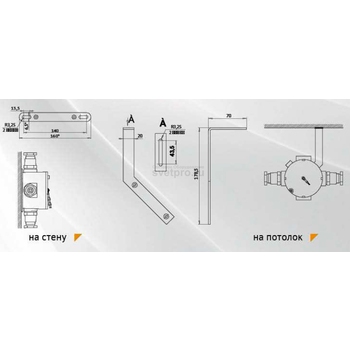

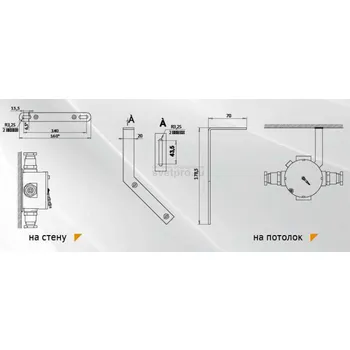

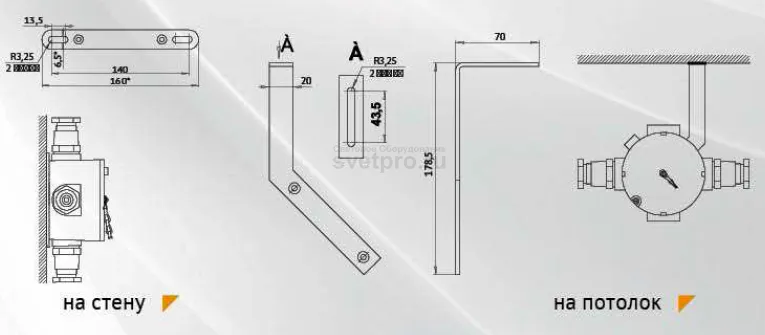

Для настенного или потолочного размещения предлагаются соответствующие крепежные элементы и основные изделия с определенным, технически оправданным количеством клемм. Кабель и провода могут прокладываться открыто или в металлическом трубном рукаве.
Коробки эксплуатируются в сетях до 660 В (АС). Температурный диапазон в зонах установки: -60оС – +55оС. Винтовая клеммная колодка EKL 1S (TRIDONIK), в которую будут подключаться провода Ø до 4 мм2 (ток до 25 А), имеет 8 клемм, при токе до 40 А (провод до 6 мм) – 6 клемм. Предпочтения потребителя учитываются путем установки другого типа клеммной колодки, к примеру WAGO.

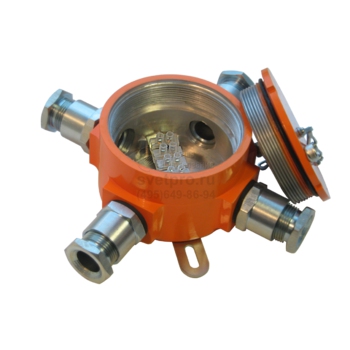

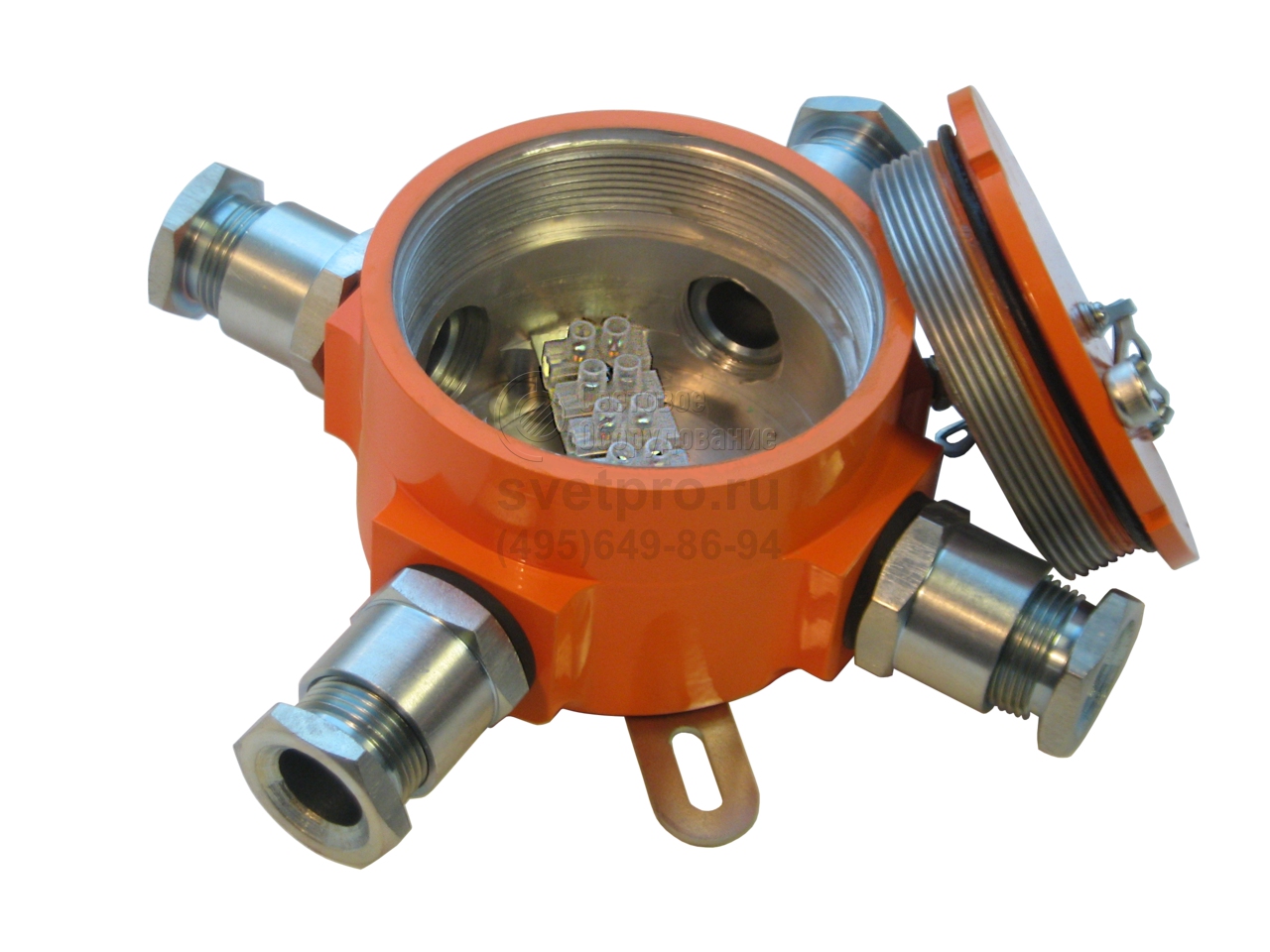

Корпус и крышка коробки КРВ-660 изготовлены из алюминиевого сплава, покрыты порошковым окрашиванием и объединены резьбовым способом. Модификации, имея четыре входных отверстия, отличаются их размерами: G1/2, G3/4, M20x1,5, M25x1,5. Взрывонепроницаемость наряду с корпусом обеспечивают стальные кабельные вводы и при необходимости заглушки. Степень герметичности – IP66, исполнение по взрывозащите – 1ExdIICT6 Gb.
Назначение
Коробки предназначены для соединения, протягивания, разветвления проводов и кабелей, как в трубной, так и в открытой разводке для установки на стены или потолки во взрывоопасных зонах всех классов на предприятиях газовой, нефтяной, нефтехимической, химической и других отраслях промышленности с номинальным напряжением до 660 В.
Конструкция

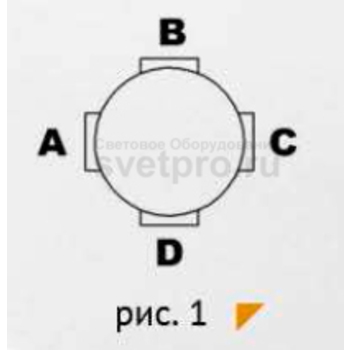

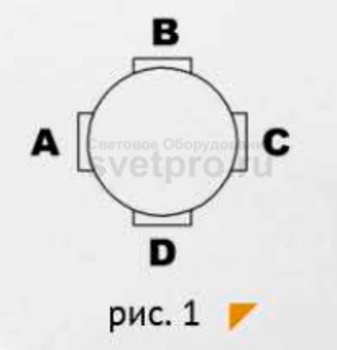

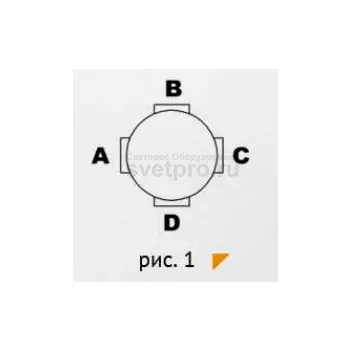

Конструкция коробок соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпус коробок выполнен из алюминиевого сплава и окрашен порошковой краской. Крышка коробок имеет резьбовое соединение с корпусом. Внутри корпуса расположена винтовая клеммная колодка EKL 1S (TRIDONIK) (по заказу клеммная колодка WAGO или другая по согласованию). Коробки выполняются с отверстиями G1/2, G3/4, M20x1,5, M25x1,5, расположенными на четырех симметричных сторонах коробки (рис. 1). Кабельные вводы и заглушки выполнены из стали, обеспечивают взрывонепроницаемое электрическое присоединение коробок к линии освещения. По заказу могут комплектоваться дренажным клапаном.
Исполнение по взрывозащите
1ExdIICT6 Gb
Технические характеристики
Номинальное напряжение питания, В | 660, 50÷60 Гц |
Климатическое исполнение | УХЛ1 (по заказу Т1, ОМ1, В1) |
Температура окружающей среды | от -60°С до +55°С |

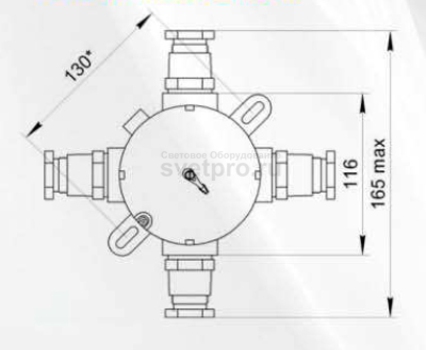

Габаритные размеры, (DxH), не более, мм | 116x80 / 165x80 (с кабельными вводами G3/4) |
Масса, не более, кг | 0,9/1,6 (с кабельными вводами G3/4) |
Срок службы, лет | 10 |
Аналог | КР-В-100; КР-В64; КЗВ; ВАД-РСП; S..; СЗ |
Максимальное количество клемм
Клемма | Сечение провода | |
4мм2 (0,5÷4,0) Максимальный ток (25А) |
6мм2 (1,5÷6,0) Максимальный ток (40А) |
|
EKL 1S (TRIDONIK) | 8 | 6 |
WAGO 2-проводная | 8 | 7 |
WAGO 4-проводная | 5 | - |
