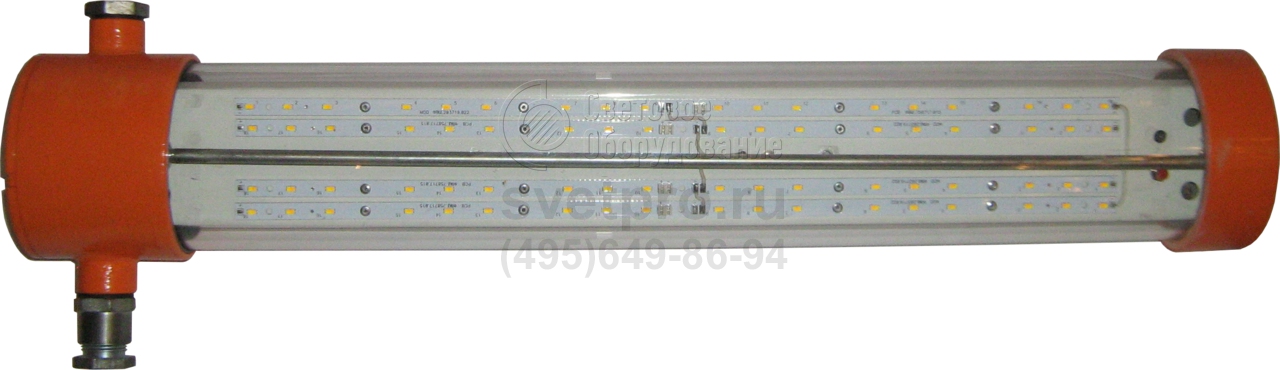

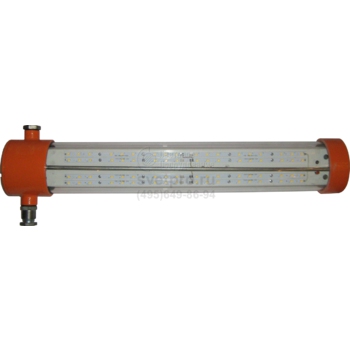

ЛПП50 СДМ Светильник светодиодный аварийного освещения

Главная > Бренды > Ашасветотехника > ЛПП50 СДМ аварийного освещения Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 220; 240 В
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ЛПП50 СДМ
Мощность: 36-72 Вт
Гарантийный срок: 36 мес.
Индекс цветопередачи: >80 Ra
Цветовая температура: 4000 К
Световой поток: 4000-8000 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Исполнение (1ExdIICT6 Gb, 1ExdIIВ+Н2 T6 Gb X) осветительного прибора ЛПП50 СДМ соответствует нормативным требованиям, установленным для предприятий химической, нефтяной, газовой, деревообрабатывающей, лакокрасочной промышленности.

Изделие устанавливается настенно, при этом кронштейн обеспечивает его наклонное положение (угол 50о). При потолочной установке используется скоба настенно-потолочная или подвесное крепление. Доступна фиксация к металлической трубчатой опорной конструкции. Реализуется одиночная установка (базовый вариант с кабельным вводом и пробкой-заглушкой) и транзитное подключение.

В корпусе модели размещен светодиодный модуль (36 или 72 Вт), источник питания, БАП с АКБ. Питающая сеть для основного рабочего режима – стандартная (АС) с отклонениями до 176–260 В. Зарядки аккумулятора достаточно на три часа. Световой поток: 3600 и 7200 лм, аварийное освещение – 500 и 1000 лм. КПД ≥90%, cos φ≥0,98. Тип КСС – косинусный.

Для обеспечения взрывонепроницаемости светильники ЛПП50 СДМ соответствуют степени защиты IP65, объединения и присоединения резьбовые, а клеммы подключения находятся в полости вводной коробки. Материалы ударо- и термоустойчивые. В области фиксации защитной светопропускающей трубы применен герметик.

КОНСТРУКЦИЯ

Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающая защитная труба из ударопрочного стекла для ЛПП50-36 СДМ и ударопрочного поликарбоната для ЛПП50-72 СДМ герметично установлена в корпусные детали при помощи герметика. Аппаратура управления встроенная. Внутри корпуса установлены БАП и аккумуляторная батарея. Светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

Исполнение по взрывозащите

1ExdIICT6 Gb – ЛПП50-36 СДМ;
1ExdIIВ+Н2 T6 Gb X – ЛПП50-72 СДМ

Источники света

Линейные светодиодные модули

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 176÷260 AC
Потребляемая мощность, не более, Вт 36 72
Световой поток, не менее, Лм 4000 8000
Коэффициент мощности, не менее 0,98
Угол излучения, не менее 120°
Цветовая температура 4000К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -40°С до +50°С
Электрическая схема прямое подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка (заглушка) - 1 шт.
  • рым-болт - 2 шт.

Принадлежности по дополнительному заказу:

  • кронштейн настенный
  • кронштейн на трубу
  • скоба настенно-потолочная
  • дополнительный кабельный ввод

Пример записи заказа:

а) с базовой комплектацией:
- Светильник ЛПП50-36 СДМ АО 4000К - 1 шт.
б) с дополнительной комплектацией:
- Светильник ЛПП50-36 СДМ АО 4000К - 1 шт.
- Дополнительный кабельный ввод - 1 шт.
- Скоба настенно-потолочная - 2 шт.

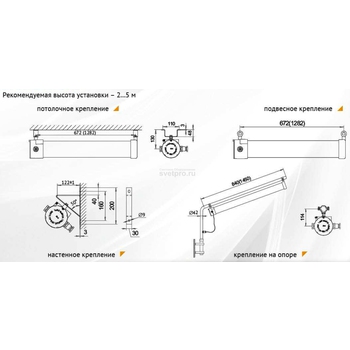

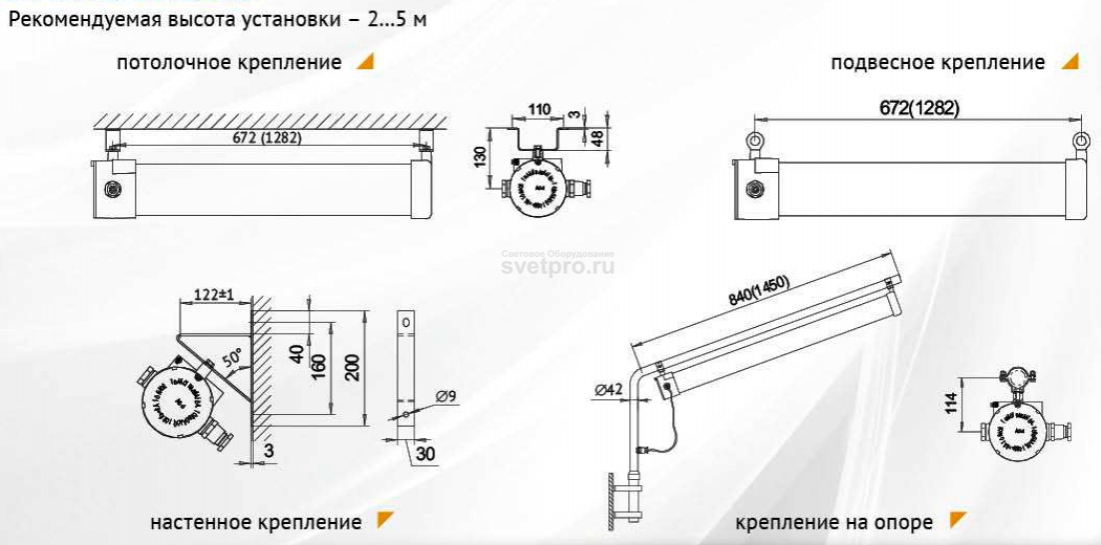

Варианты установки

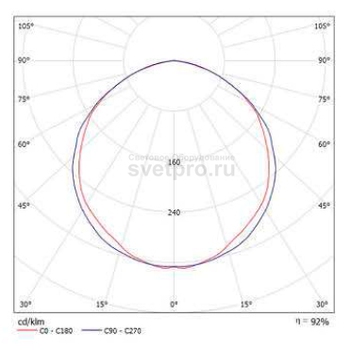

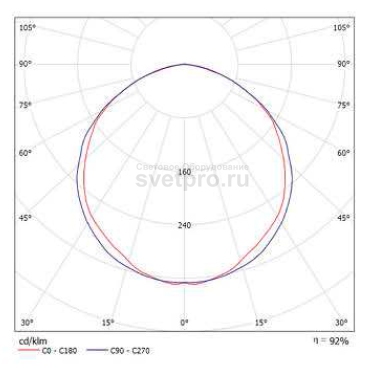

КСС


КРИВАЯ СИЛЫ СВЕТА ЛПП50-ЗБ СДМ
Тип КСС - Д, Класс светораспределения - П

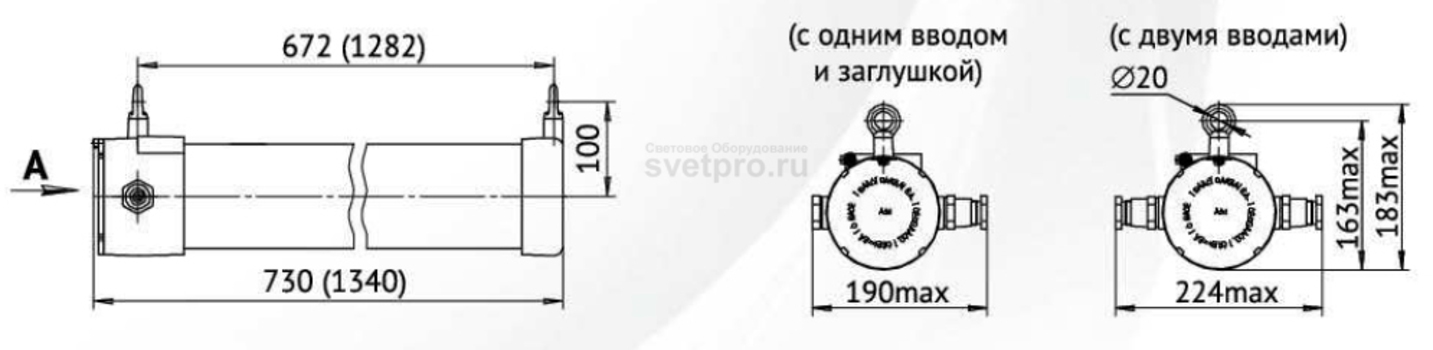

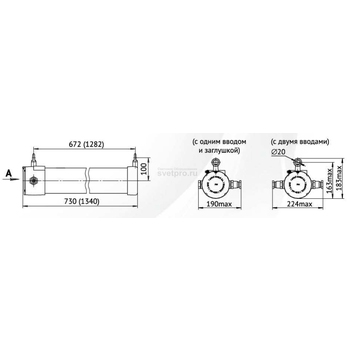

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеНапряжение, ВМощность*, ВтВремя работы в аварийном режиме, часСветовой поток, Лм, не менееГабариты, ммМасса не более, кгАналог светильника** с лампами ЛБ, Вт
Пост. режим Авар. режим
ЛПП50-36 СДМ АО 220; 240 36 3 3600 500 730х190 5,58 4х18
ЛПП50-72 СДМ АО 220; 240 72 3 7200 1000 1340х190 7,59 4х36

* - возможно изготовление светильников с СДМ (светодиодным модулем) меньшей мощности
** - при близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛБ составляет в среднем 0,65, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 25% меньше светового потока ЛБ.
