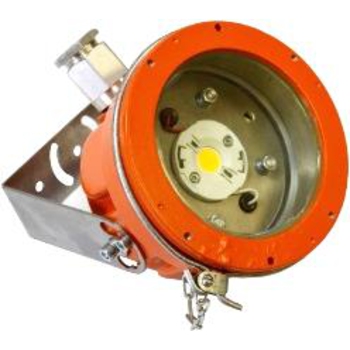

АПЛИТ Ех Направленный светодиодный светильник
| Область применения: |
|
| Назначение: |
|
| Источник света: | Светодиоды (LED), Лампа накаливания (ЛОН), Компактная люминесцентная лампа (КЛЛ) |
| Цоколь: | GX24q3, GX24q2, E27, GX24q1 |
| Номинальное напряжение: | 12-220 В |
| Номинальная частота: | 50 Гц |
| Класс защиты по току: | I |
| Класс защиты IP: | IP65 |
| Артикул производителя: | АПЛИТ Ех |
| Мощность: | 10-100 Вт |
| Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Осветительные приборы Аплит Ех применяют на территориях предприятий, осуществляющих переработку нефти, газа и древесины, производство лакокрасочных материалов, химической и текстильной продукции. Они характерны для зон 1-го и 2-го класса при вероятности образования взрывоопасной среды.
Установка на трубу осуществляется с применением поворотной скобы. Один кабельный ввод обеспечивает тупиковый монтаж.
В комплектацию модификаций под КЛЛ (13, 18, 26 Вт) входит патрон для штырькового цоколя GX24q-1 (2, 3) и ЭПРА (cosφ =0,85). Электронный пускорегулирующий аппарат также составной элемент светодиодных версий (12 и 24 Вт), ориентированных на наличие источника постоянного тока (12 и 24 В) и версий (15 и 20 Вт), работающих в однофазной сети (220 В), исключение – изделия Аплит Ех Д-10 (18) А.
Уровень 1Ex обеспечивает взрывонепроницаемая оболочка, получаемая при объединении по резьбе литого алюминиевого корпуса и металлического кольца, в которое неразъемно помещено боросиликатное стекло. Герметичность степени IP65 поддержана наличием уплотняющего элемента. Температурный диапазон в области установки светодиодных версий Аплит Ех: ±40°С, для изделий с КЛЛ: -20°С – +40°С.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей - колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, выполненный из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаеиое соединение.
Общие технические характеристики
| Коэффициент мощности | 0,85 |
| Группа условий эксплуатации | M2 |
| Монтаж | тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
| Масса | 3,5 |
| Срок службы | 10 лет |
Пример записи для заказа- Светильник АПЛИТ Ех Д-10 А
В базовом варианте светильник поставляется со скобой поворотной под трубу 3/4 и одним кабельным вводом для тупикового монтажа.

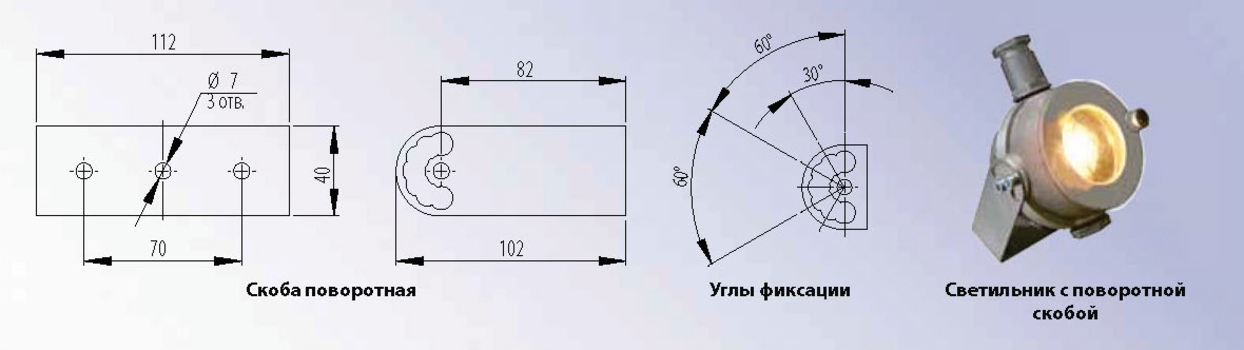

Варианты установки и крепежа

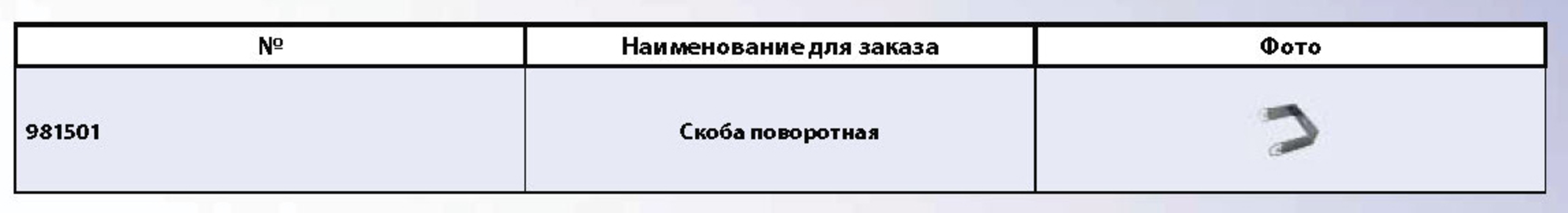

Дополнительная комплектация, поставляемая по отдельному заказу

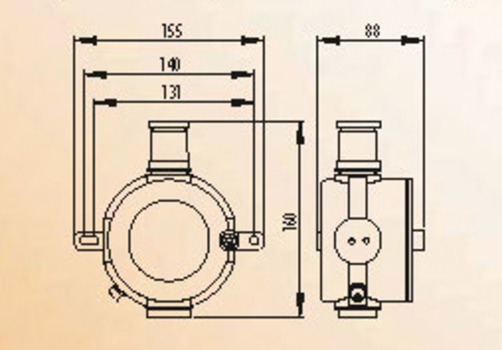

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| Наименование | Мощность лампы | Параметры питающей сети | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
|---|---|---|---|---|---|---|---|
| Аплит Ех Д-10 А | 10 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Нет |
| Аплит Ех Д-12 12DC | 12 Вт | 12 В, пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
| Аплит Ех Д-12 24DC | 12 Вт | 24 В, пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
| Аплит Ех Д-15 | 15 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
| Аплит Ех Д-18 А | 18 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Нет |
| Аплит Ех Д-24 12DC | 24 Вт | 12 В, пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
| Аплит Ех Д-24 24DC | 24 Вт | 24 В, пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
| Аплит Ех Ф-13 (GX24q-1) | 13 Вт | ~220, 50Гц | GX24q-1 | КЛЛ | 1Ех d IIC T6 Gb | от -20°С до +40°С | Есть |
| Аплит Ех Ф-18 (GX24q-2) | 18 Вт | ~220, 50Гц | GX24q-2 | КЛЛ | 1Ех d IIC T6 Gb | от -20°С до +40°С | Есть |
| Аплит Ех Ф-26 (GX24q-3) | 26 Вт | ~220, 50Гц | GX24q-3 | КЛЛ | 1Ех d IIC T6 Gb | от -20°С до +40°С | Есть |
| Аплит Ех Д-20 М | 20 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -40° до +40° | Есть |
