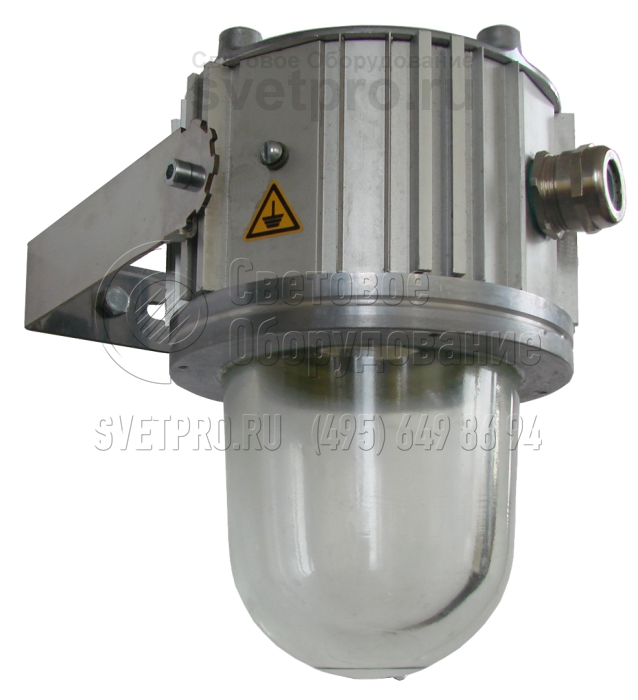

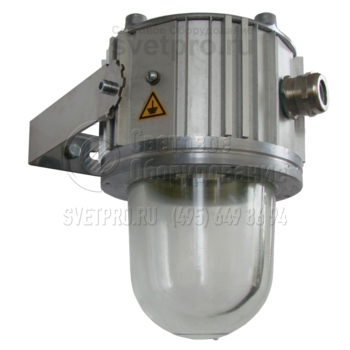

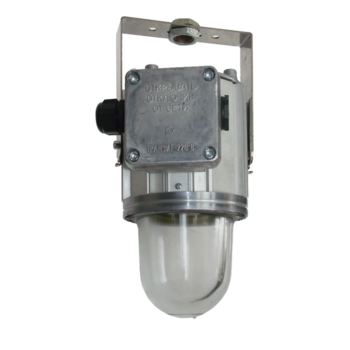

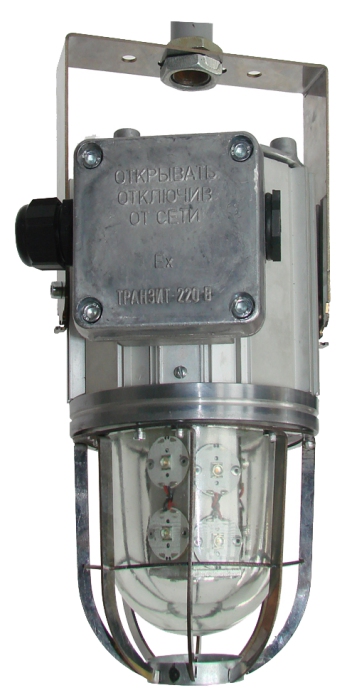

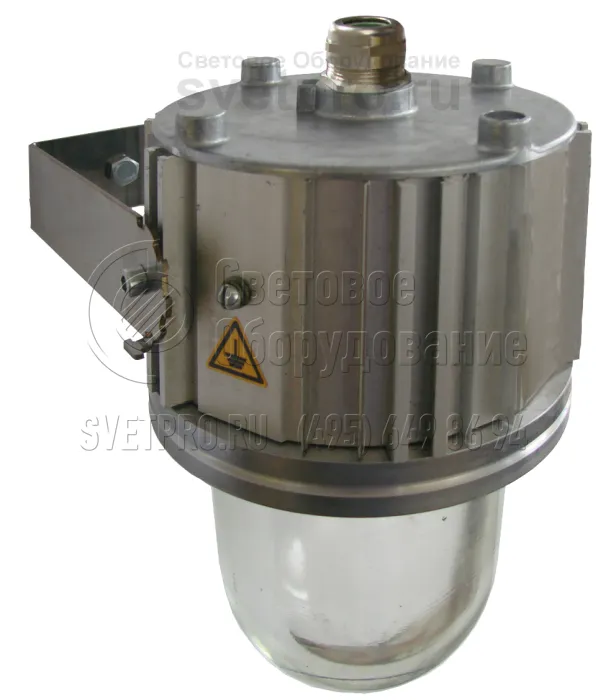

Эмлайт Г Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | G12 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Эмлайт Г |
Мощность: | 35-70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы способствуют соблюдению безопасности в зонах 1 и 2, характерных для лакокрасочных, химических, текстильных, деревообрабатывающих, нефтеперерабатывающих предприятий. Зоны выделены в связи с вероятным образованием взрывоопасной среды в стандартных и аварийных ситуациях.

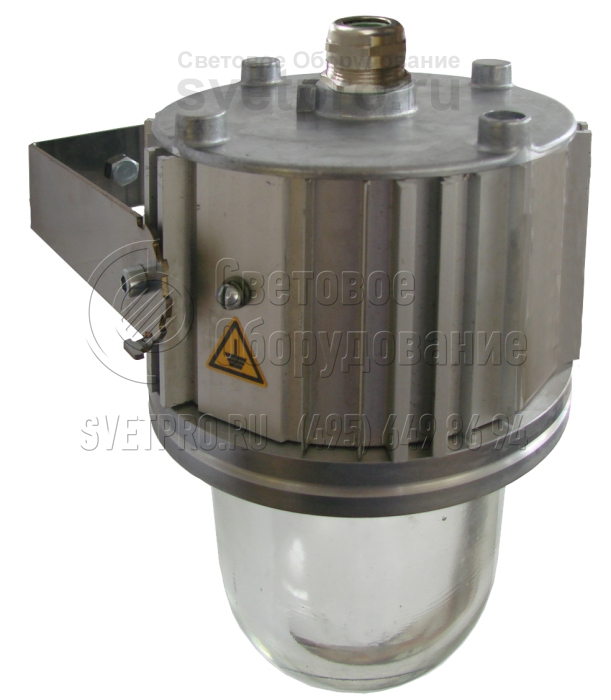

Изделие, в большинстве случаев используемое для локального освещения, поставляется с поворотной скобой, но доступны и другие способы установки. Вводная коробка (исполнение КР) с видом взрывозащиты «s» обеспечит тупиковое подключение, при установке 2-го кабельного ввода – транзитное. Данные способы монтажа осуществимы при прямом вводе кабеля в исполнении КТ (без вводной коробки). Исполнение КМ – для тупикового подключения.

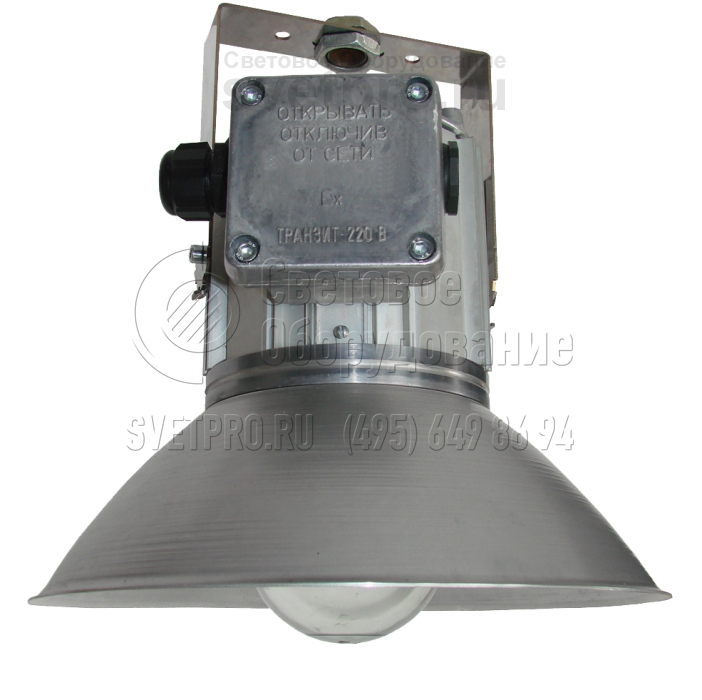

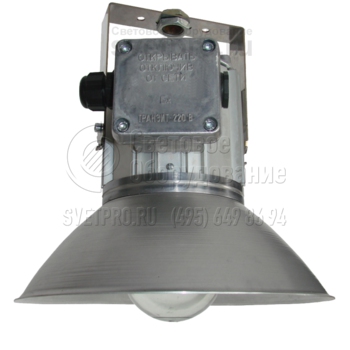

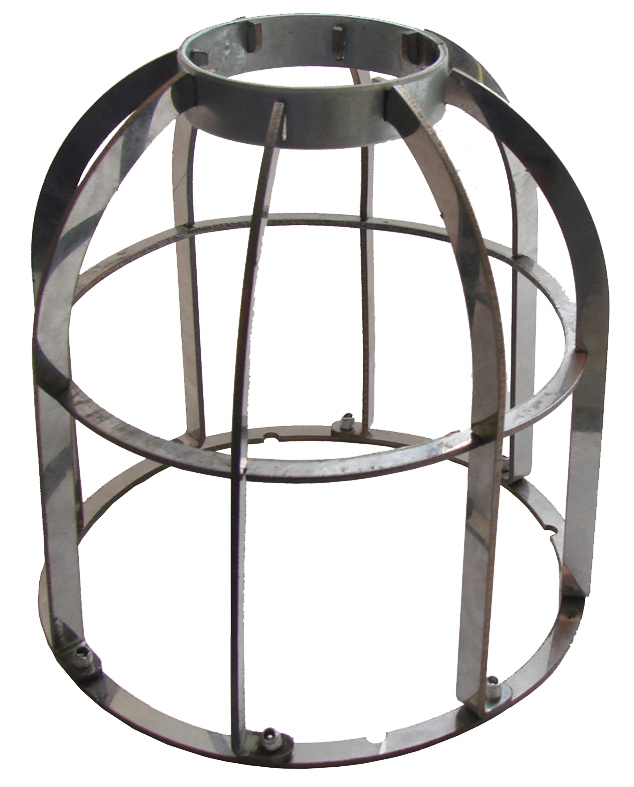

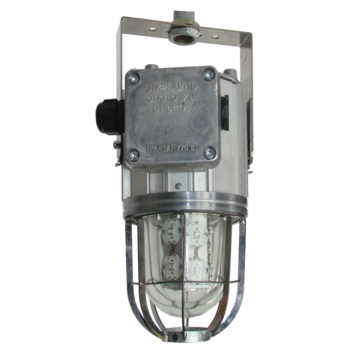

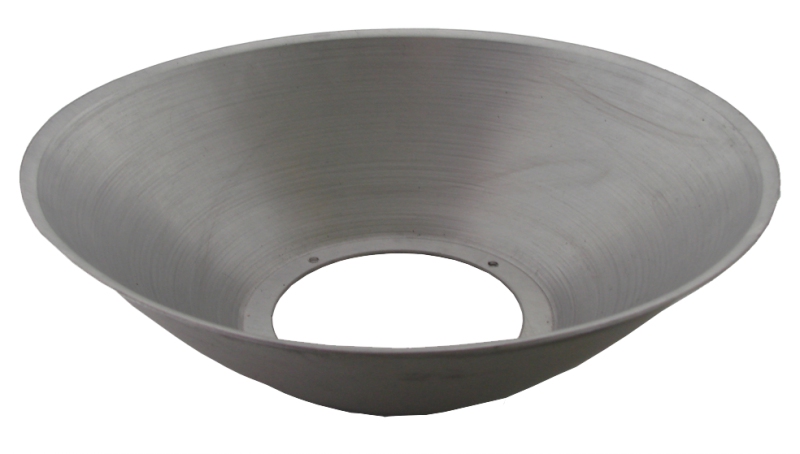

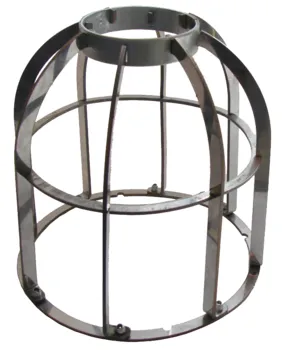

Модификации с ДРИ-70 и ДРИ-35 имеют и конструктивные отличия, связанные с наличием или отсутствием ЭПРА. Внешний отражатель ограничит слепящее действие, создав защитный угол 15°. Металлическая решетка – аксессуар.
Взрывонепроницаемость конструктивной оболочки обеспечивает резьбовое объединение крышки, обечайки с ударопрочным прозрачным колпаком и корпуса. Металлические части устойчивы к коррозии (алюминий). Соблюдена защита от наличия пыли и влаги во внутренней полости (IP65).
Конструкция

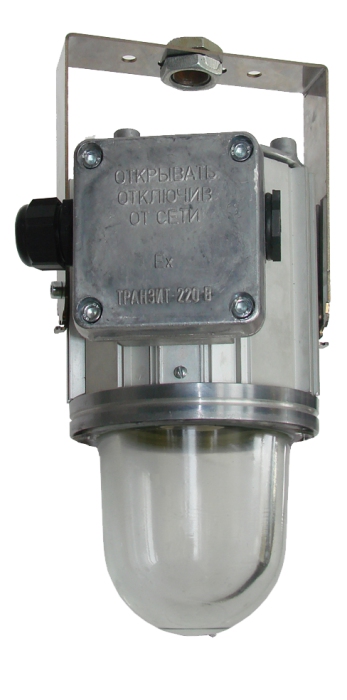

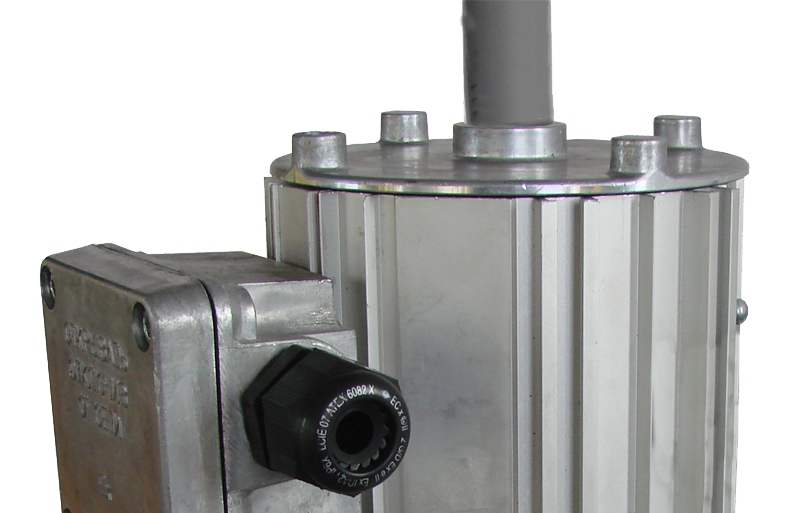

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 7,2 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2, для автомобильных M18 |
Монтаж | транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине») |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

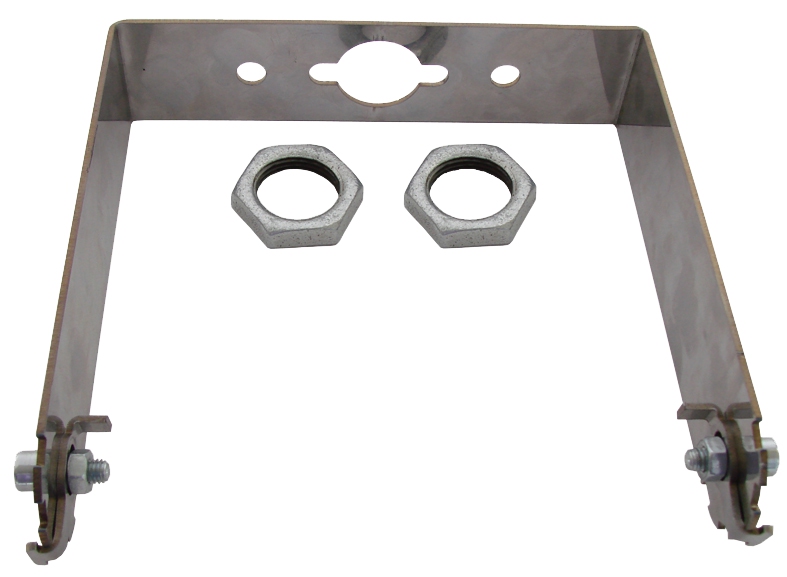

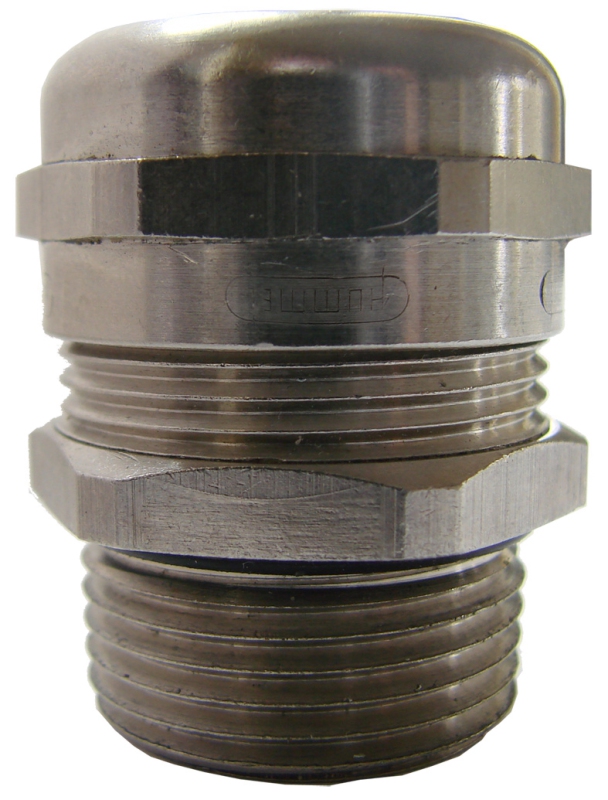

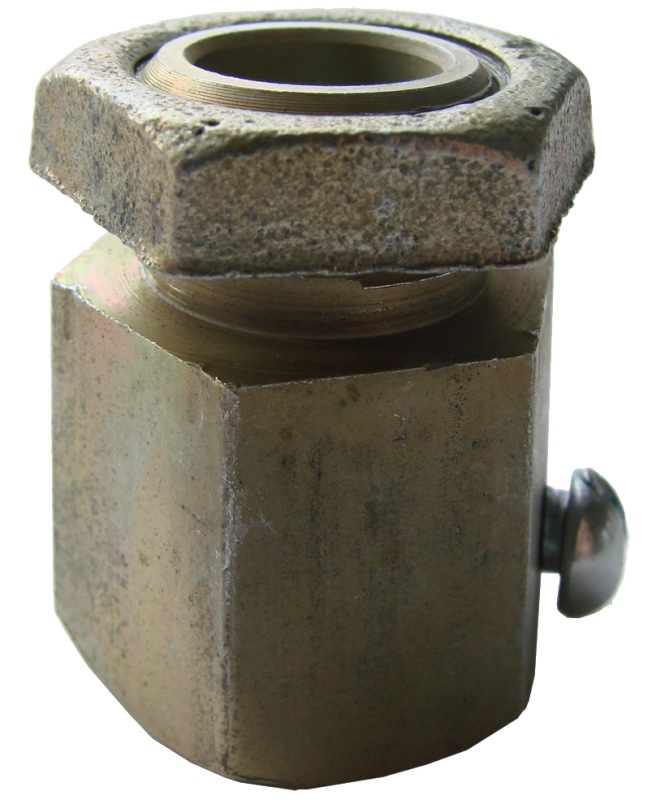

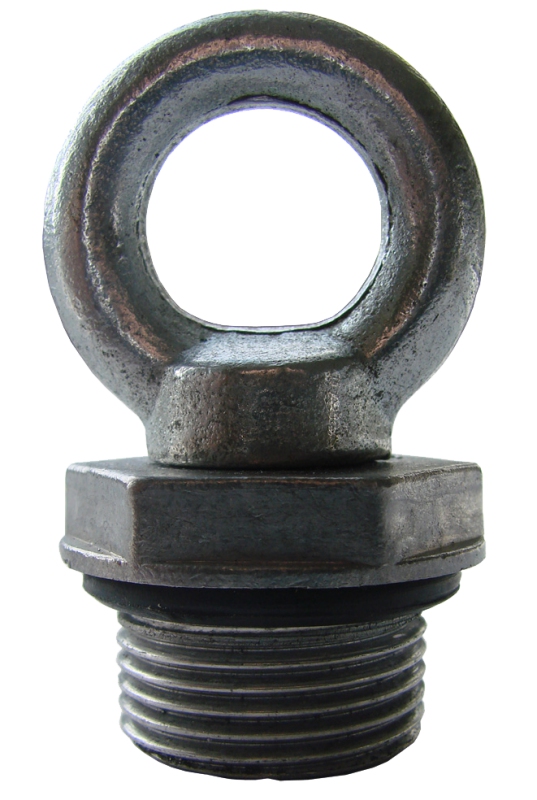

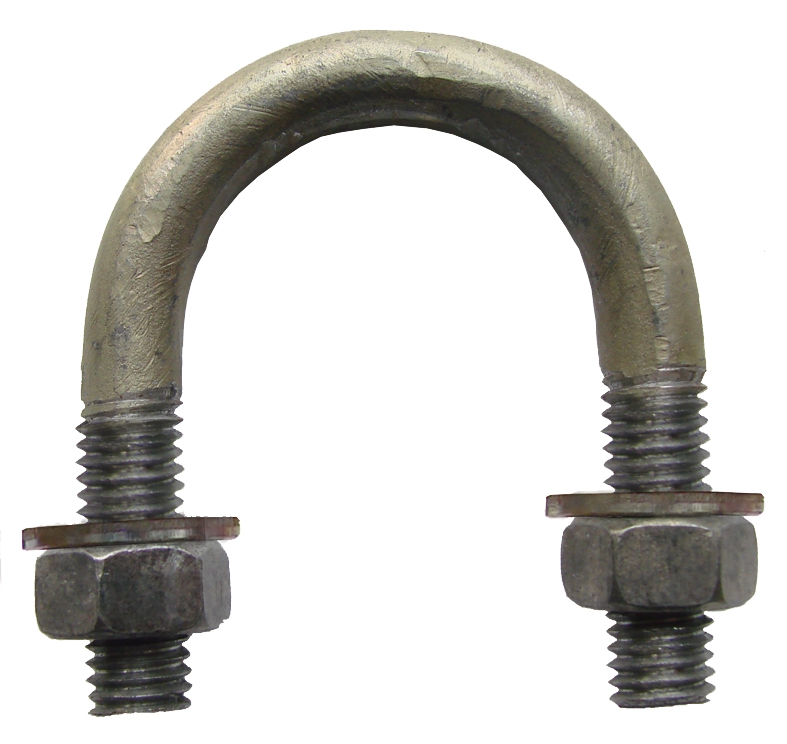

Дополнительная комплектация

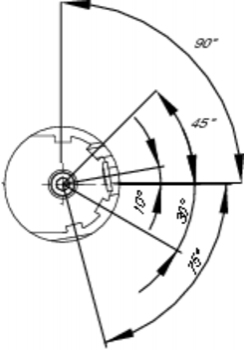

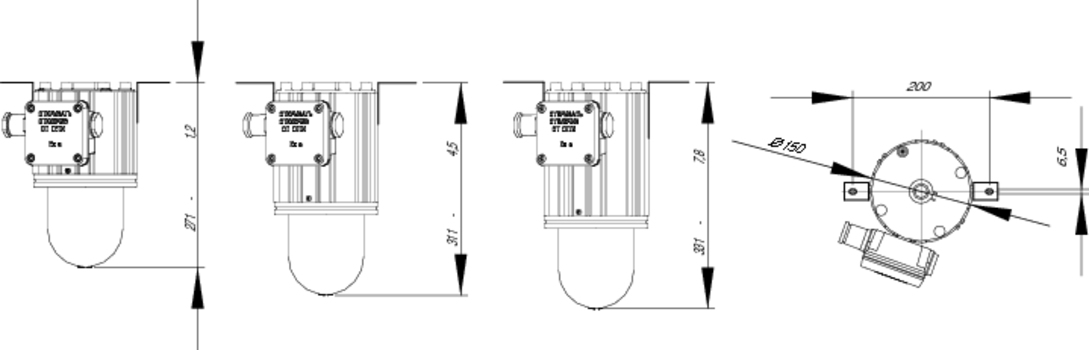

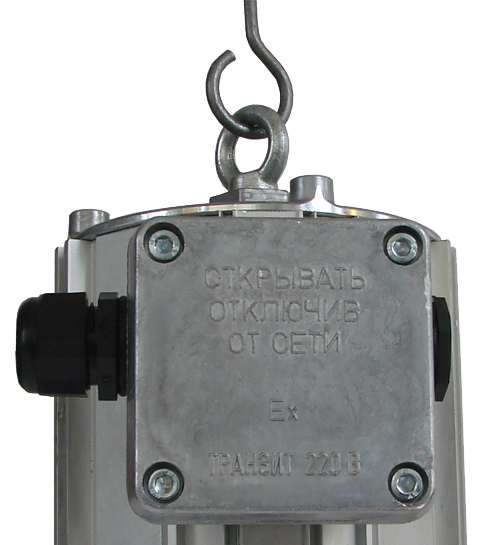

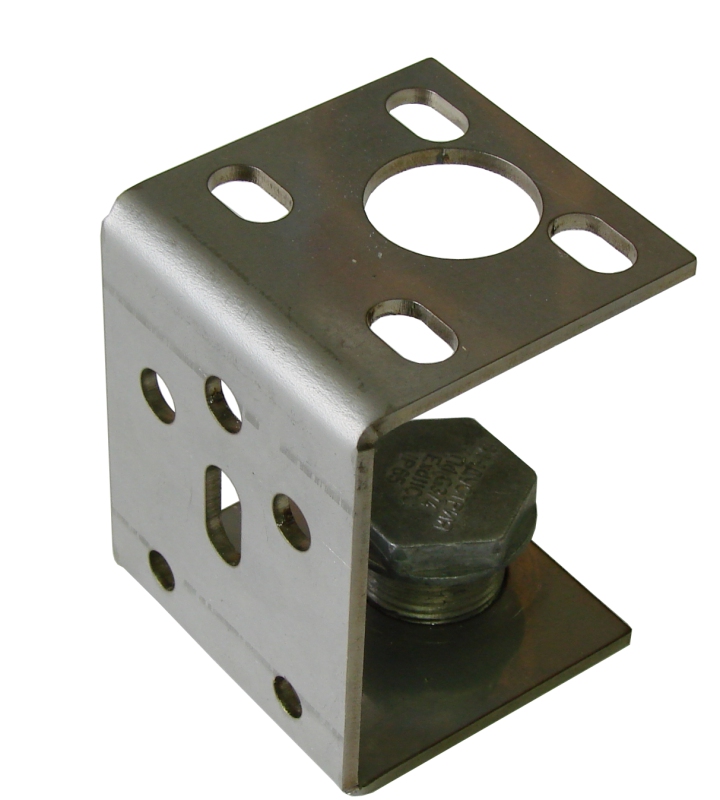

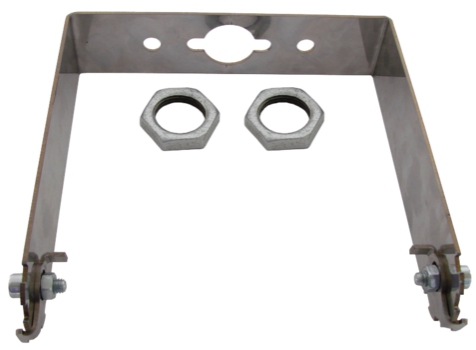

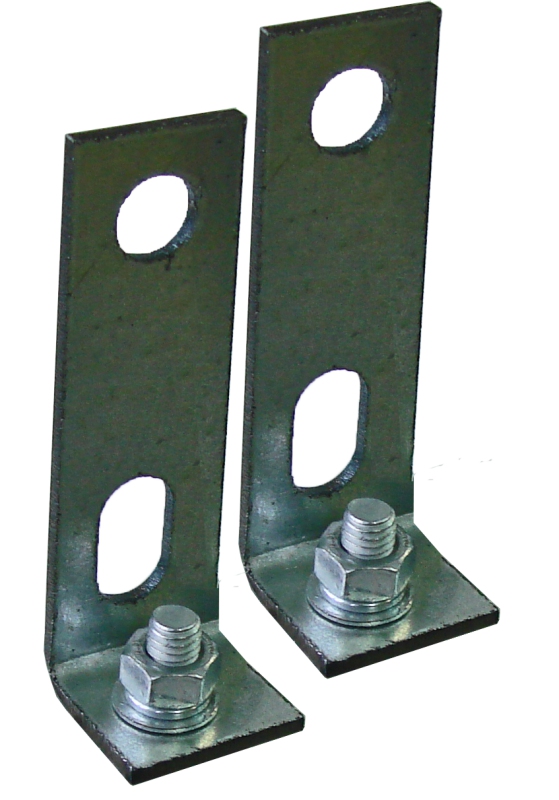

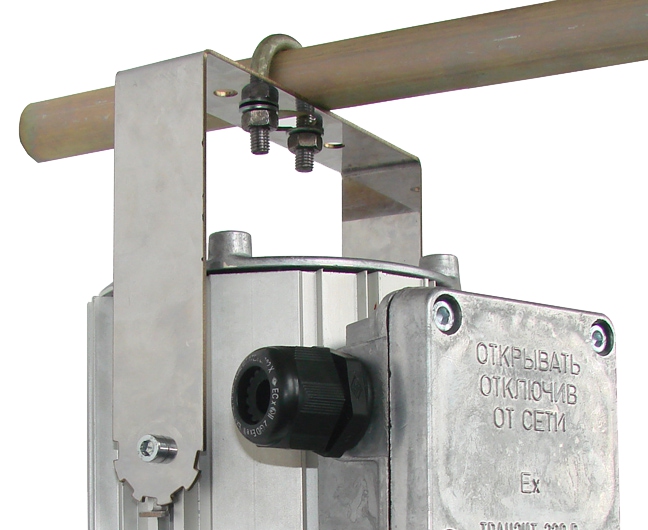

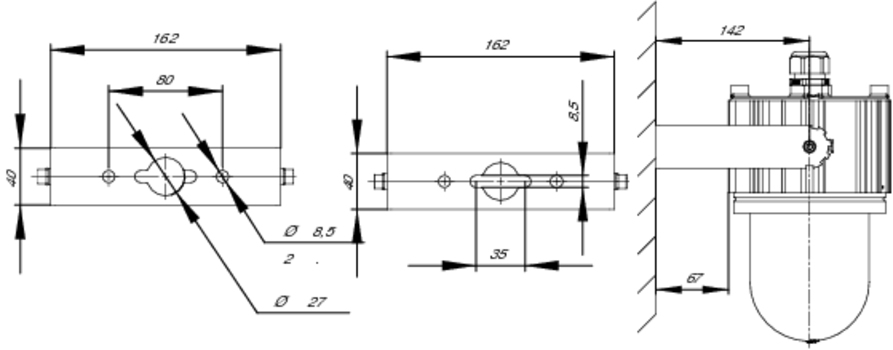

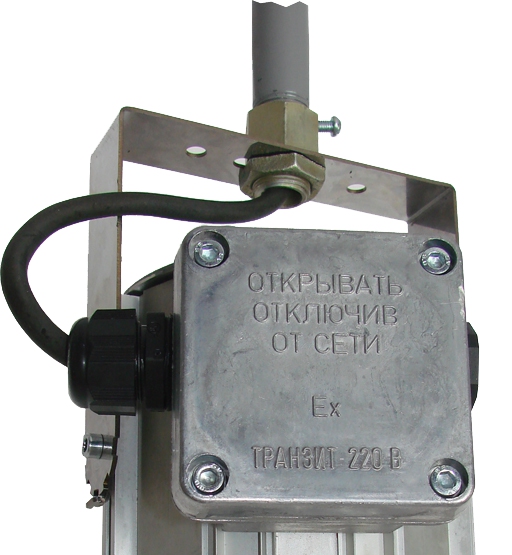

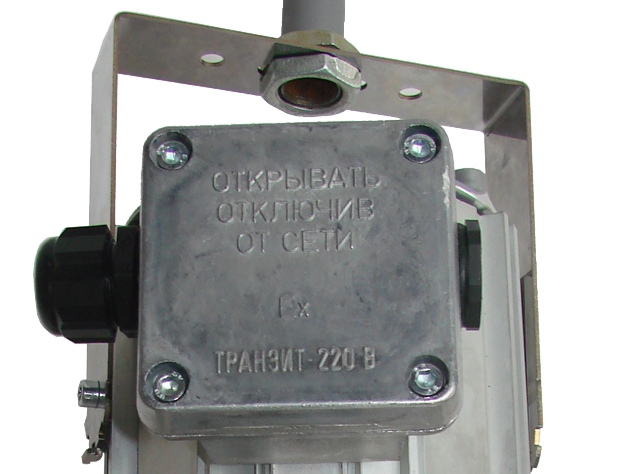

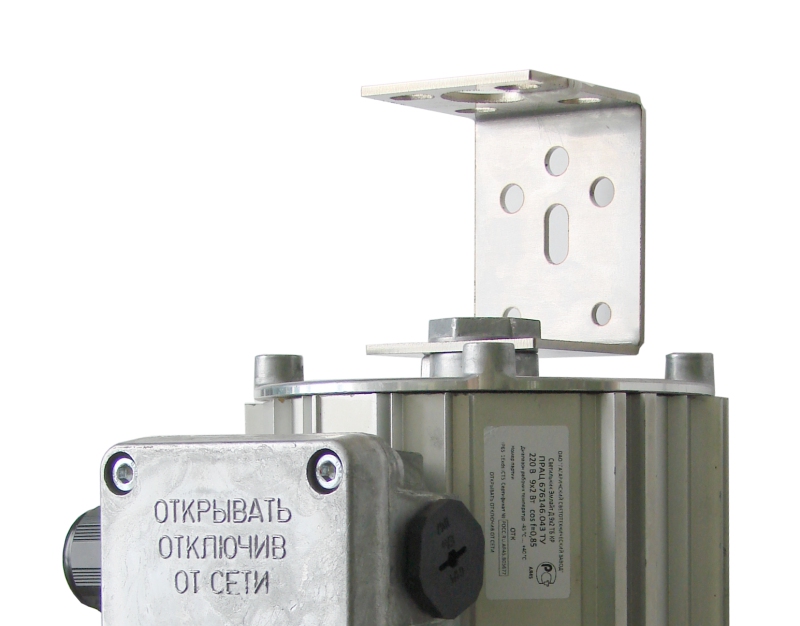

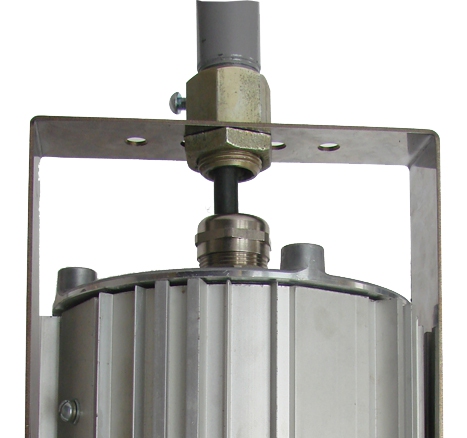

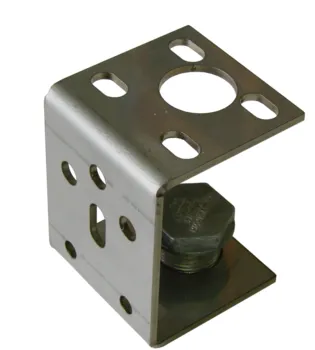

Варианты установки и крепежа

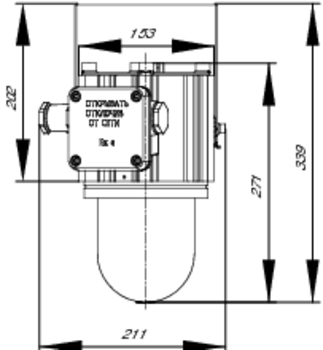

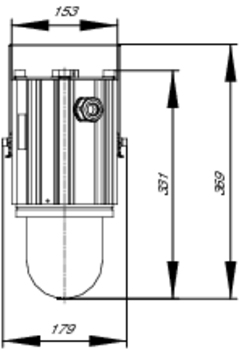

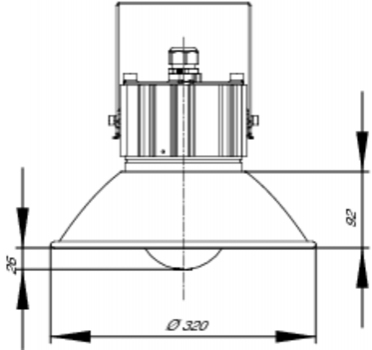

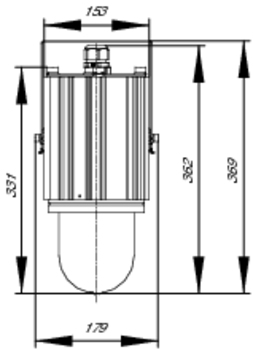

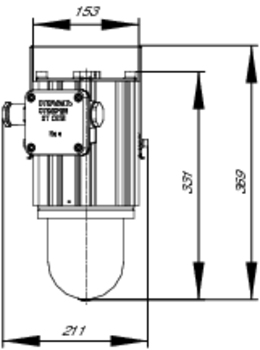

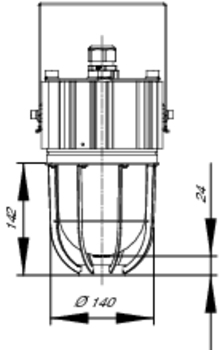

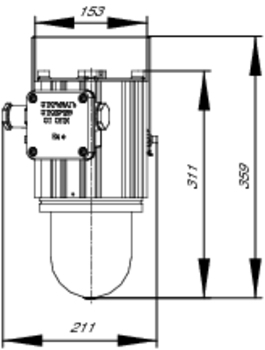

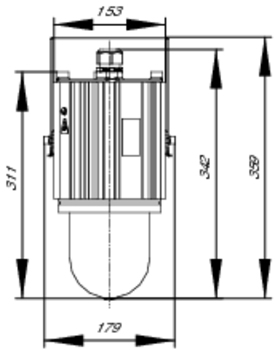

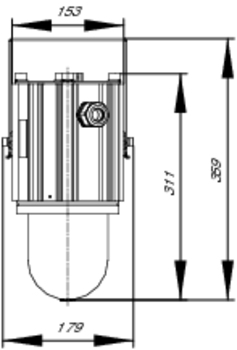

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Типоразмер |
---|---|---|---|---|---|---|
084001 | Эмлайт Г-35 КР (G12) | ДРИ-35, G12 | 1ExdsIICT5 | -45°С…+40°С | нет | 4 |
084002 | Эмлайт Г-35 КТ (G12) | ДРИ-35, G12 | 1ExdIICT5 | -45°С…+40°С | нет | 5 |
084003 | Эмлайт Г-35 КМ (G12) | ДРИ-35, G12 | 1ExdIICT5 | -45°С…+40°С | нет | 6 |
084005 | Эмлайт Г-35 Э КР (G12) ЭПРА | ДРИ-35, G12 | 1ExdsIICT5 | -45°С…+40°С | есть | 4 |
084006 | Эмлайт Г-35 Э КТ (G12) ЭПРА | ДРИ-35, G12 | 1ExdIICT5 | -45°С…+40°С | есть | 5 |
084007 | Эмлайт Г-35 Э КМ (G12) ЭПРА | ДРИ-35, G12 | 1ExdIICT5 | -45°С…+40°С | есть | 6 |
084008 | Эмлайт Г-70 КР (G12) | ДРИ-70, G12 | 1ExdsIICT5 | -45°С…+40°С | нет | 4 |
084009 | Эмлайт Г-70 КТ (G12) | ДРИ-70, G12 | 1ExdIICT5 | -45°С…+40°С | нет | 5 |
084010 | Эмлайт Г-70 КМ (G12) | ДРИ-70, G12 | 1ExdIICT5 | -45°С…+40°С | нет | 6 |
084012 | Эмлайт Г-70 Э КР (G12) ЭПРА | ДРИ-70, G12 | 1ExdsIICT5 | -45°С…+40°С | есть | 4 |
084013 | Эмлайт Г-70 Э КТ (G12) ЭПРА | ДРИ-70, G12 | 1ExdIICT5 | -45°С…+40°С | есть | 5 |
084014 | Эмлайт Г-70 Э КМ (G12) ЭПРА | ДРИ-70, G12 | 1ExdIICT5 | -45°С…+40°С | есть | 6 |
