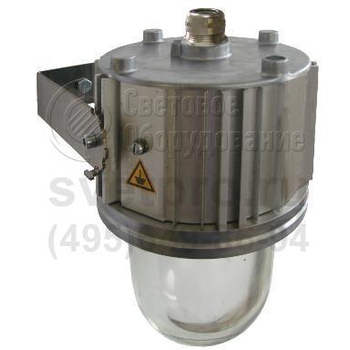

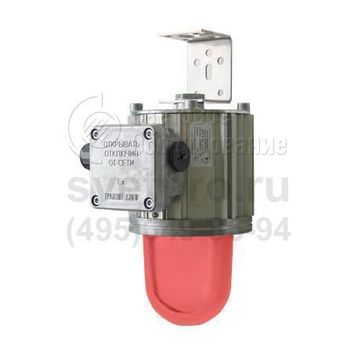

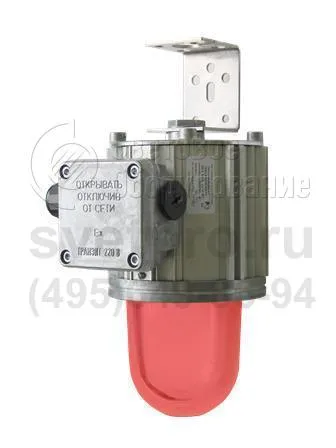

ЭМЛАЙТ Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Лампа накаливания (ЛОН), Автолампа Н1, Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q3, E14, PG-12-1, P14,5s, G12, E27 |
Номинальное напряжение: | 12-220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ЭМЛАЙТ |
Мощность: | 13-100 Вт |
Световой поток: | 4400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Эмлайт используются в зонах 1-го и 2-го предприятий, на которых вероятно создание взрывоопасной среды: предприятия по переработке нефти, газа, древесины, производству лакокрасочной, химической, текстильной продукции.
Монтаж осуществляется с использованием основного и дополнительного комплекта поставки: поворотный, встраиваемый и комбинированный подвес, хомут и рым-болт, скоба. В модельном ряду представлены изделия с вводной коробкой и прямым вводом кабеля, устанавливаемые транзитным или тупиковым вариантом.
В корпусе светильника предусмотрен один из видов патрона: винтовой, штырьковый, фланцевый, предопределяющий разновидность источника света (ДРИ, ДНаТ, ЛОН, КЛЛ, автолампа) и его мощность: 26–100 Вт. Электропитание модификаций: от источника постоянного тока: 12 и 24 В (автобазирование) и стандартной сети (общее освещение). Версии с ДРИ, оснащенные ЭПРА, отмечены индексом Э. Значение температуры воздуха, при которой соблюдается корректная работа изделия, составляет: -20 (-45; -60)°С – +40°С.
Взрывонепроницаемая оболочка образована при объединении конструктивных частей: литого алюминиевого корпуса, обечайки со светопропускающим колпаком (неразъемная заливка) и крышки. Степень герметичности светильника Эмлайт – IP65.
Описание конструкции

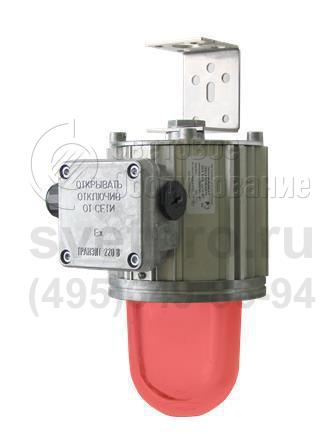

Светильники Эмлайт состоят из колпака представляющего собой стеклянный светопропускающий элемент, корпуса из алюминиевого профиля и крышки. Светопропускающий элемент заключен в обечайку. Исполнение светильника Эмлайт КР, имеет вводную коробку. В исполнениях светильников Эмлайт КР, Эмлайт КТ возможен и транзитный и тупиковый монтаж. В исполнении Эмлайт КМ возможен только тупиковый монтаж
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 7,2 |
Срок службы | 10 лет |
Пример записи для заказа - 084003 Светильник Эмлайт Г-35 КМ (G12)
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

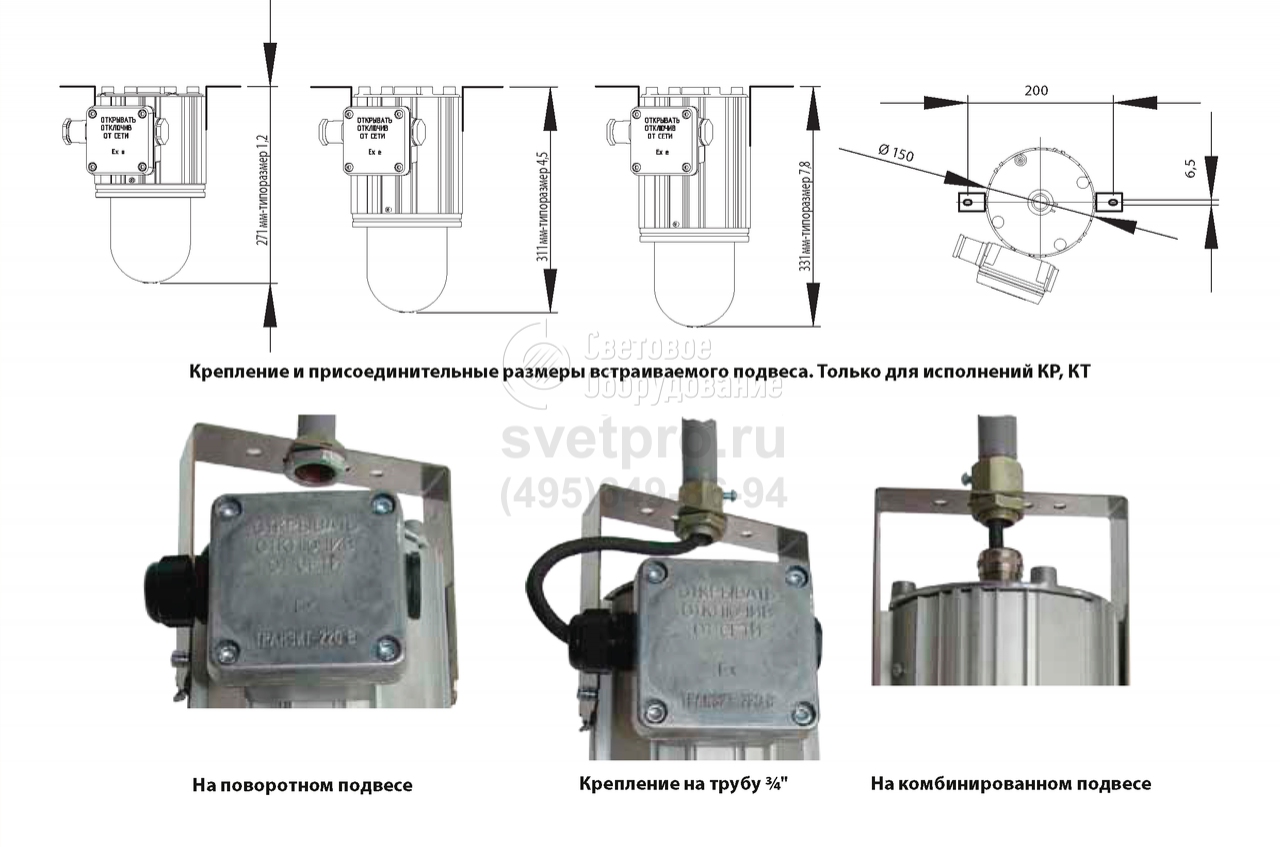

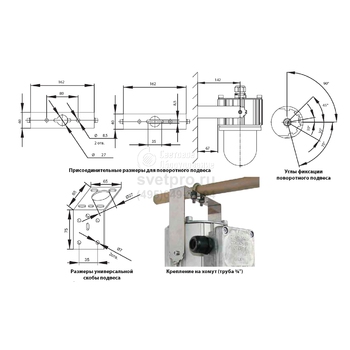

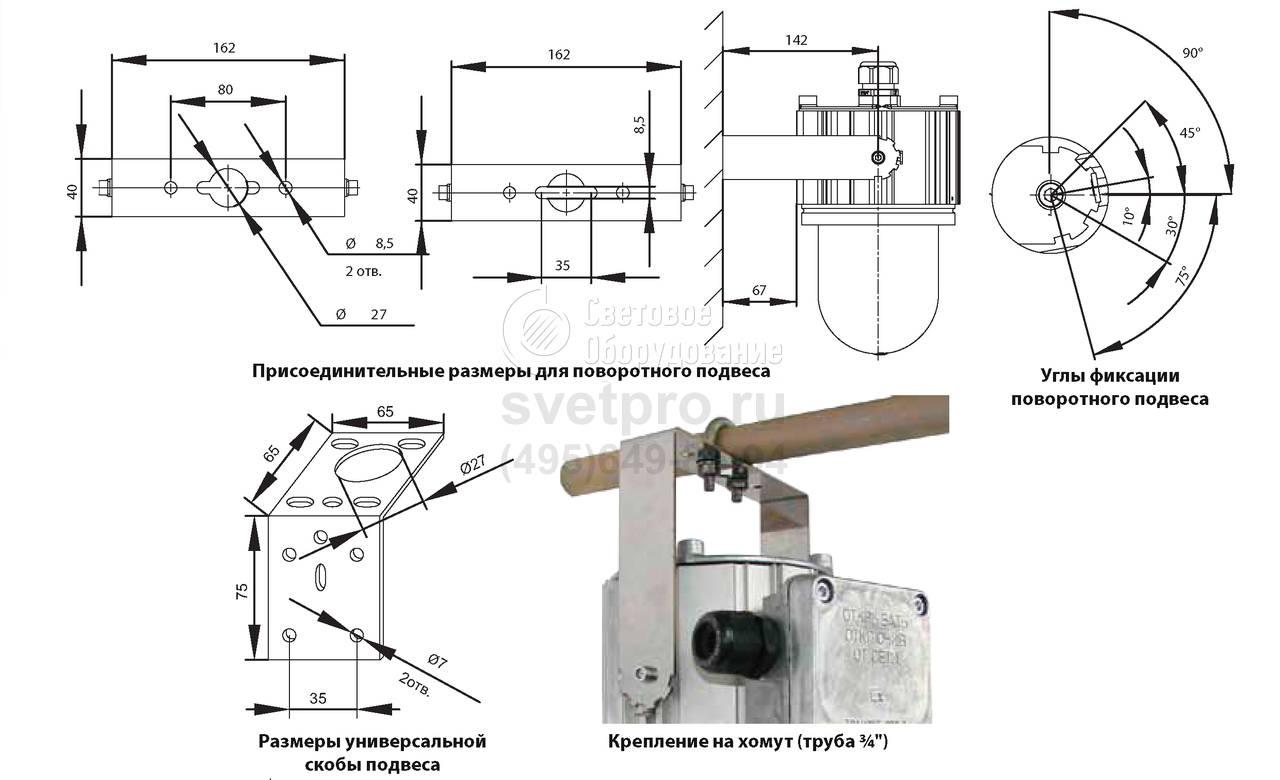

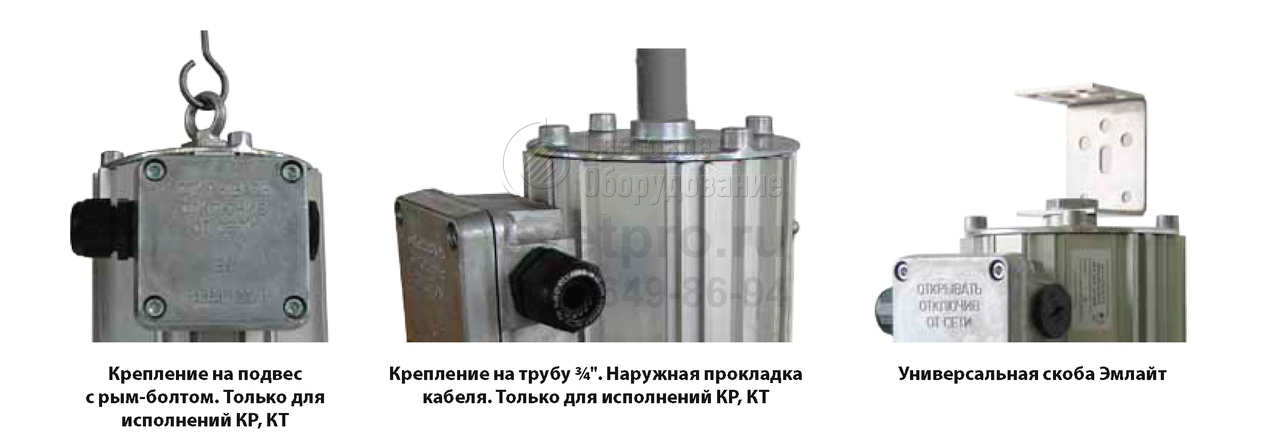

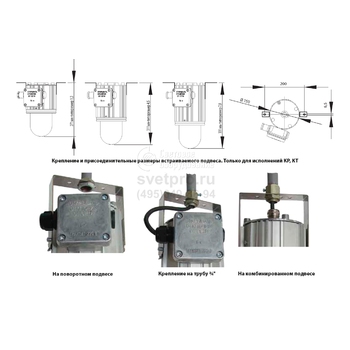

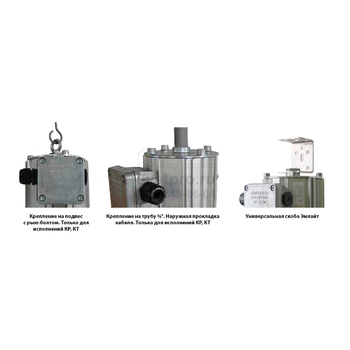

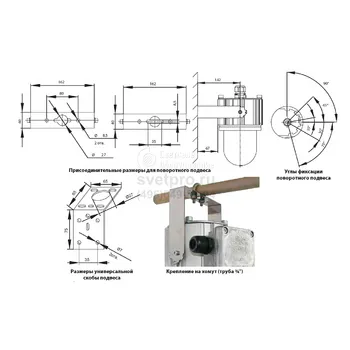

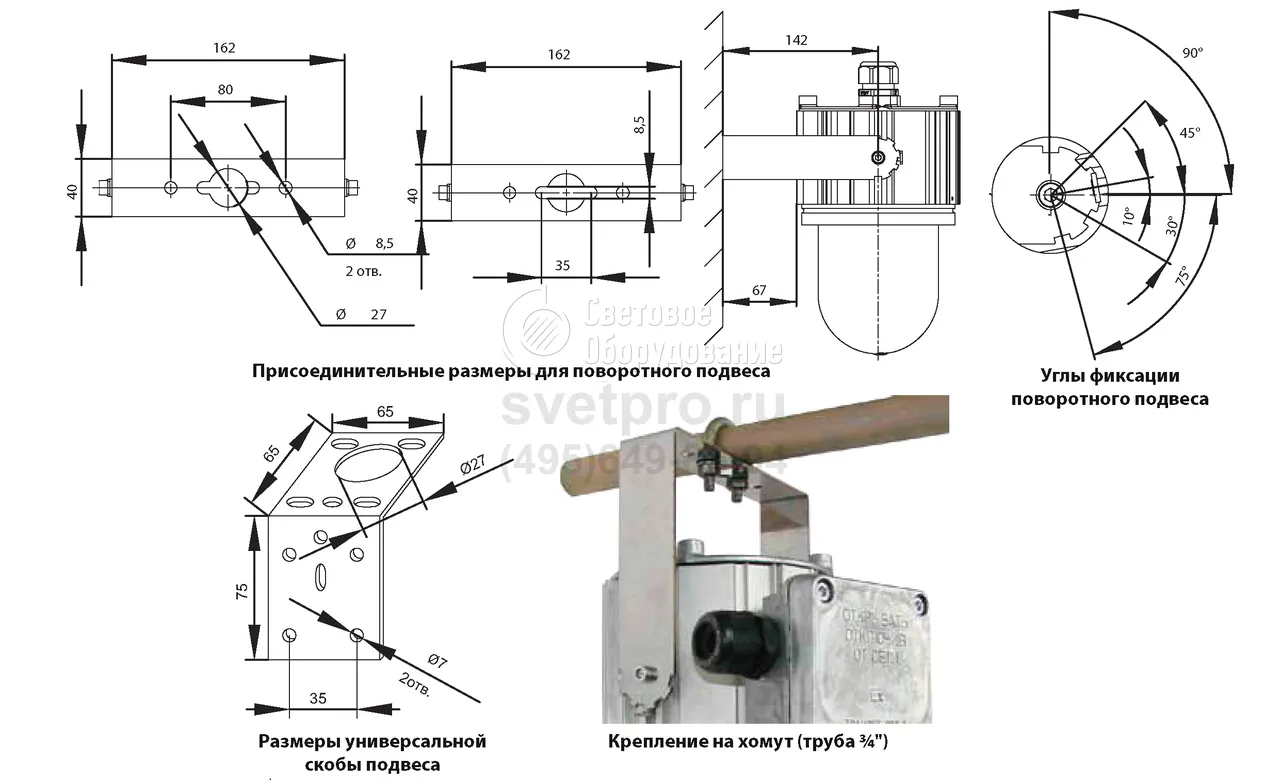

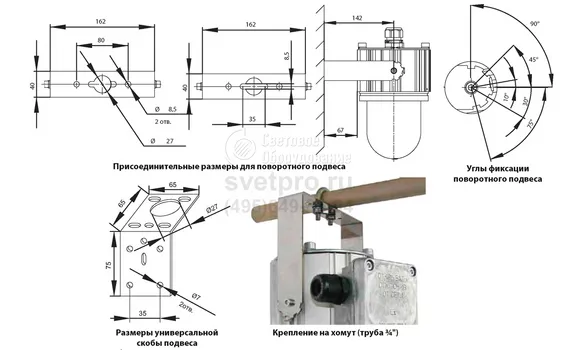

Варианты установки и крепежа

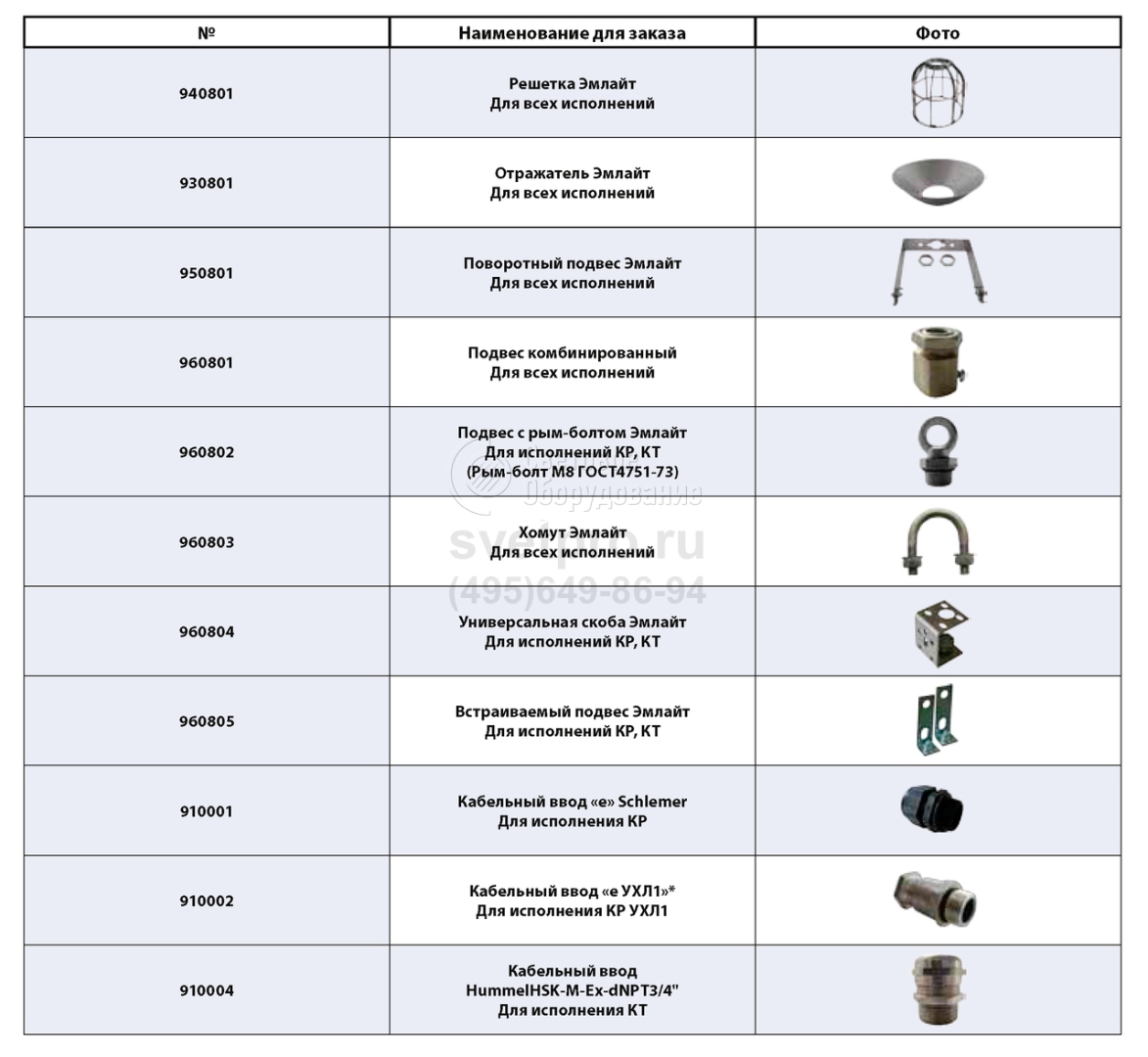

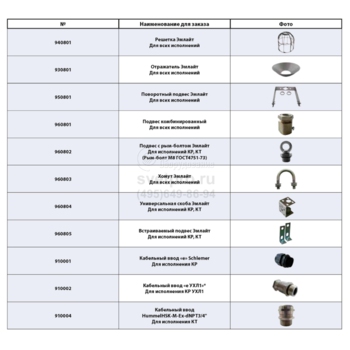

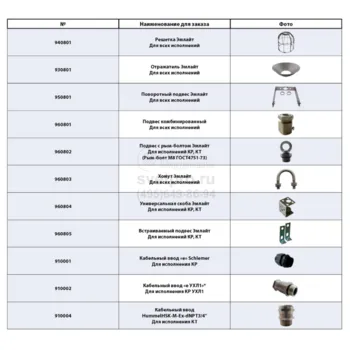

Дополнительная комплектация, поставляемая по отдельному заказу

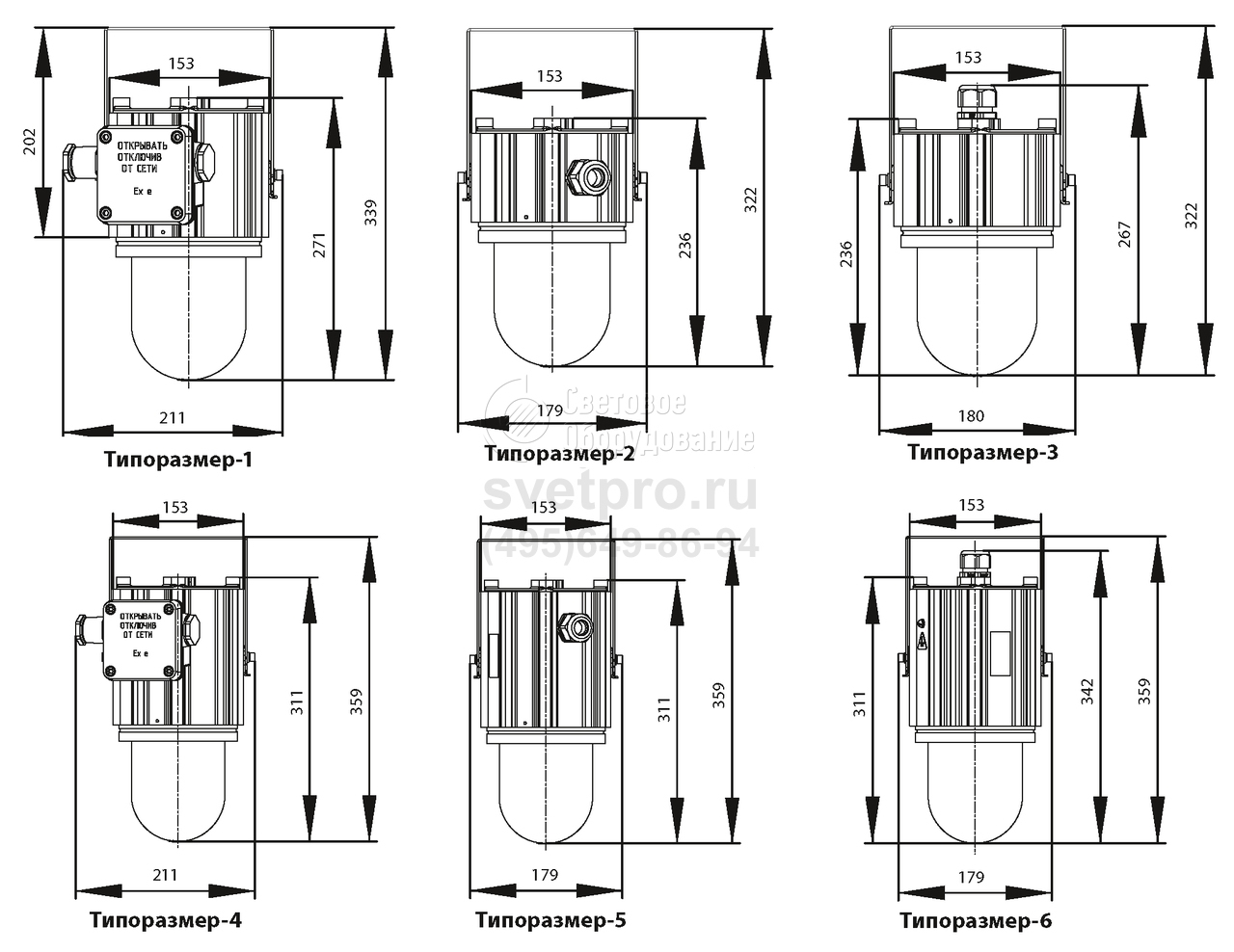

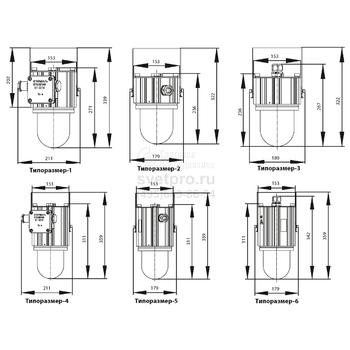

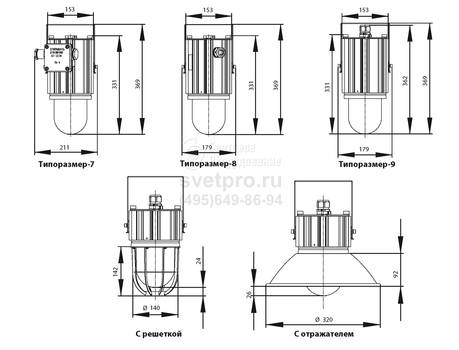

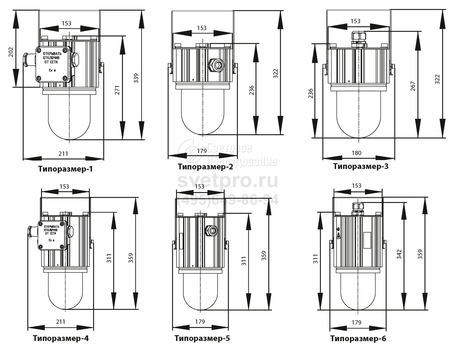

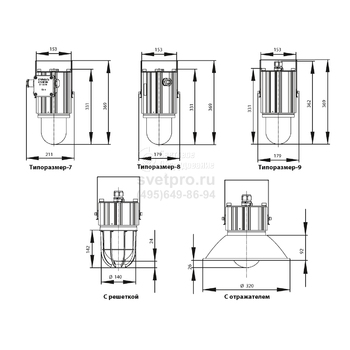

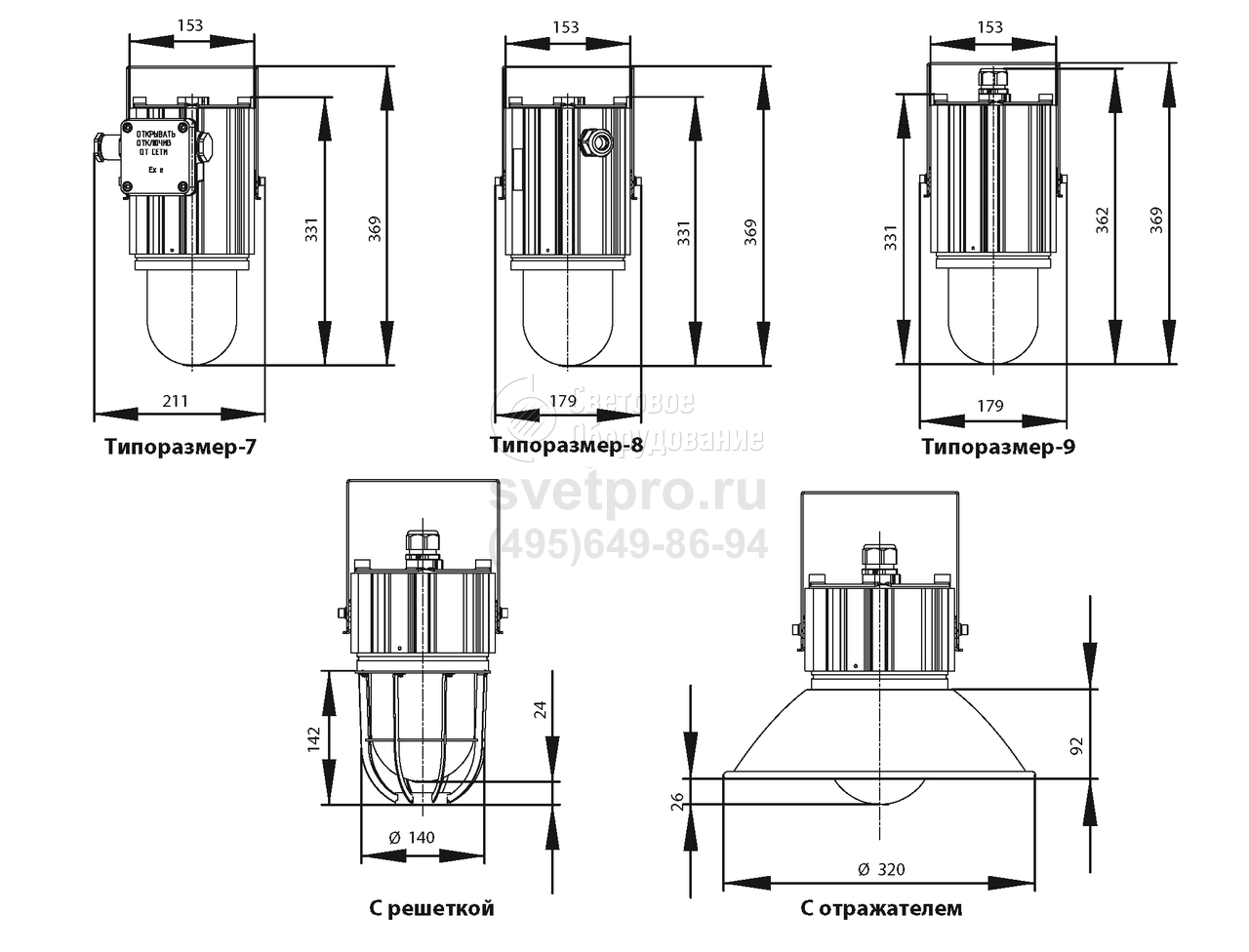

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
Эмлайт Г-35 КР (G12) УХЛ1 | 35 Вт | G12 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Г-70 КМ (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Г-70 КР (G12) УХЛ1 | 70 Вт | G12 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Г-70 КР (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Г-70 КР (Е27) УХЛ1 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Г-70 КТ (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Г-70 Э КМ (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт Г-70 Э КР (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт Г-70 Э КТ (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт Ж-35 КР (PG12-1) УХЛ1 | 35 Вт | PG12-1 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Ж-70 КР (PG12-1) | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Н-100 КМ (Е14) | 100 максимум Вт | Е14 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Н-100 КМ (Е14) УХЛ1 | 100 максимум Вт | Е14 | Лампа накаливания | 1Ex d IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Н-100 КМ (Е27) УХЛ1 | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Н-100 КР (Е14) УХЛ1 | 100 максимум Вт | Е14 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Н-100 КР (Е27) УХЛ1 | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Н-100 КТ (Е14) | 100 максимум Вт | Е14 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Н-100 КТ (Е14) УХЛ1 | 100 максимум Вт | Е14 | Лампа накаливания | 1Ex d IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Н-100 КТ (Е27) УХЛ1 | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт Р-50 КР (Е27) УХЛ1 | 50 Вт | Е27 | ДРЛ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
Эмлайт А-100 КР (P14,5s) красный | 100 максимум Вт | P14,5s | Автолампа Н1 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт А-100 КТ (P14,5s) красный | 100 максимум Вт | P14,5s | Автолампа Н1 | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Н-100 КР (Е27) красный | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Н-100 КТ (Е27) красный | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт Ф-26 КР (GX24q-3) красный | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Эмлайт Ф-26 КТ (GX24q-3) красный | 26 Вт | GX24q-3 | КЛЛ | 1Ex d IIС T6 Gb | от -20°С до +40°С | Есть |
Светильники автомобильного базирования
Наименование | Мощность лампы | Параметры питающей сети | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|
Эмлайт А-100 КМ (P14,5s) | 100 максимум Вт | -12, -24 | P14,5s | Автолампа Н1 | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт А-100 КР (P14,5s) | 100 максимум Вт | -12, -24 | P14,5s | Автолампа Н1 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт А-100 КТ (P14,5s) | 100 максимум Вт | -12, -24 | P14,5s | Автолампа Н1 | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
