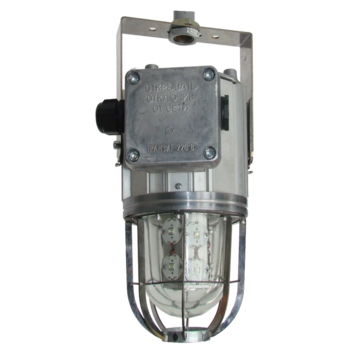

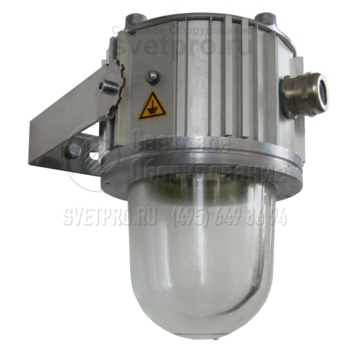

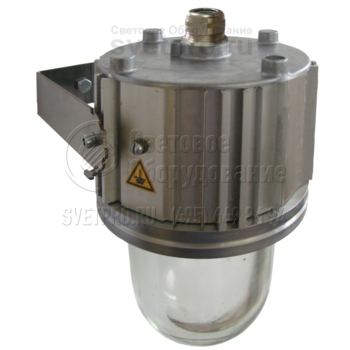

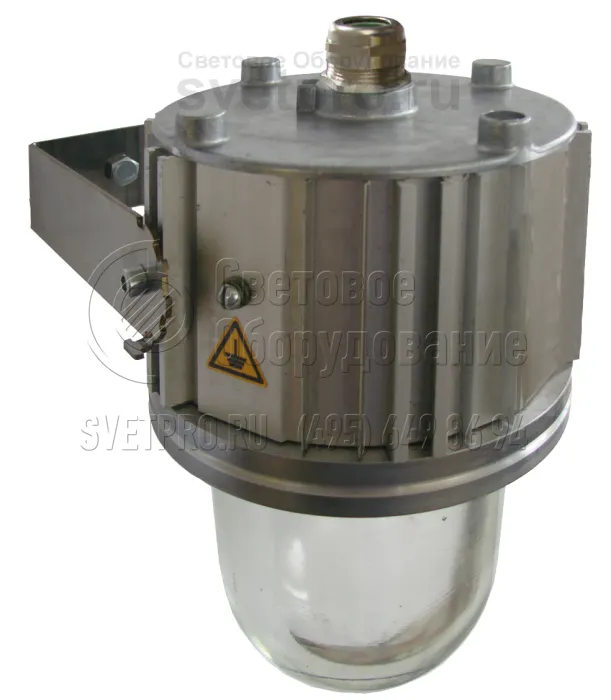

Эмлайт Н Взрывозащищенный светильник с ЛОН

Главная > Бренды > Гагаринский СТЗ > Эмлайт Н Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Лампа накаливания (ЛОН)
Цоколь: E14, E27
Номинальное напряжение: 12-220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт Н
Мощность: 100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Эмлайт Н повышают безопасность производственной деятельности, осуществляемой в зонах 1 и 2, на которых не исключено образование взрывоопасной среды. Сфера использования распространяется на объекты по переработке нефти, древесины, газа, производству химической, лакокрасочной, текстильной продукции.

Базовая комплектация модели устанавливается на поворотный подвес. Один кабельный ввод позволяет выполнять тупиковый монтаж. Заказные позиции дополняют поставку изделиями, необходимыми для транзитного подключения исполнений КР и КТ и изменения варианта установки.

Входящие в модельный ряд модификации отличаются типоразмерами: 1, 2, 3. ЛОН мощностью 100 Вт получает электроэнергию от однофазной переменной сети или источника с постоянными параметрами напряжением 12 или 24 В (при использовании автоламп). Для эффективной работы изделия температура воздушной среды не должна выходить за пределы: -45°С и +40°С.

Взрывонепроницаемость оболочки обеспечивает резьбовой способ объединения корпуса, крышки и обечайки, в которую залит светопропускающий колпак. Для исполнений с вводной коробкой (вид взрывозащиты «s») применяется маркировка 1ExdsIICT5. Степень защиты оптики от влияния пыли и воды – IP65.

Конструкция

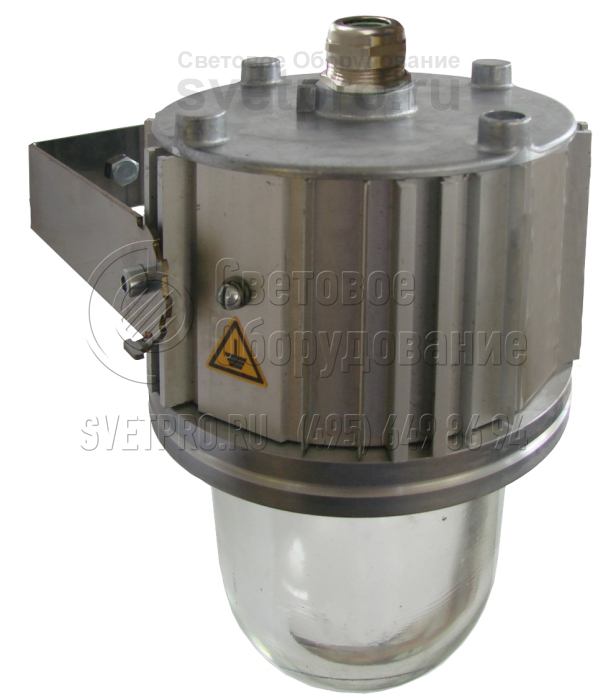

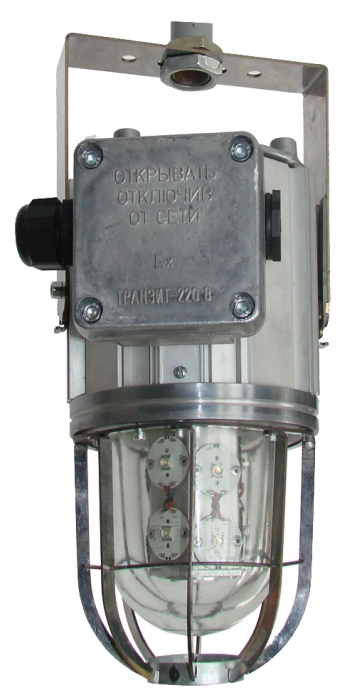

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры питающей сети 220 В, 50 Гц., для автомобильных 12 или 24В
Масса 5,5 кг
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2, для автомобильных M18
Монтаж транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине»)
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

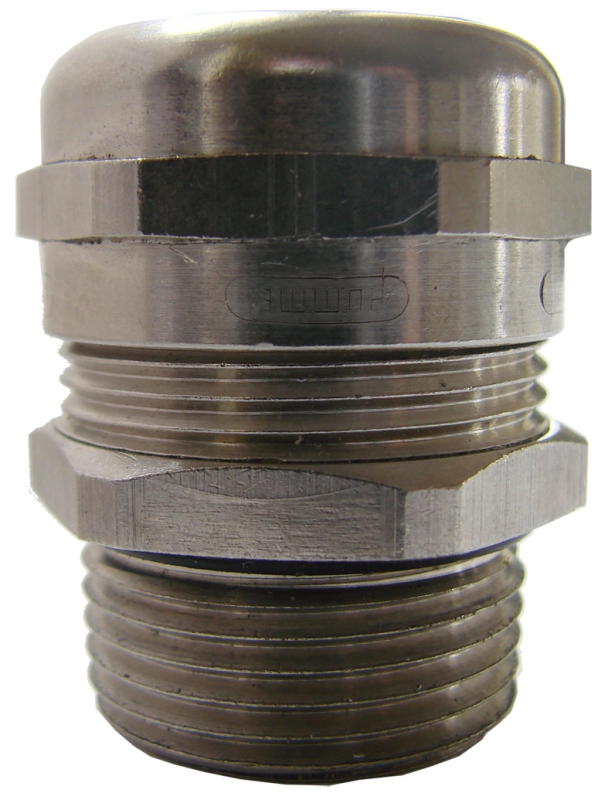

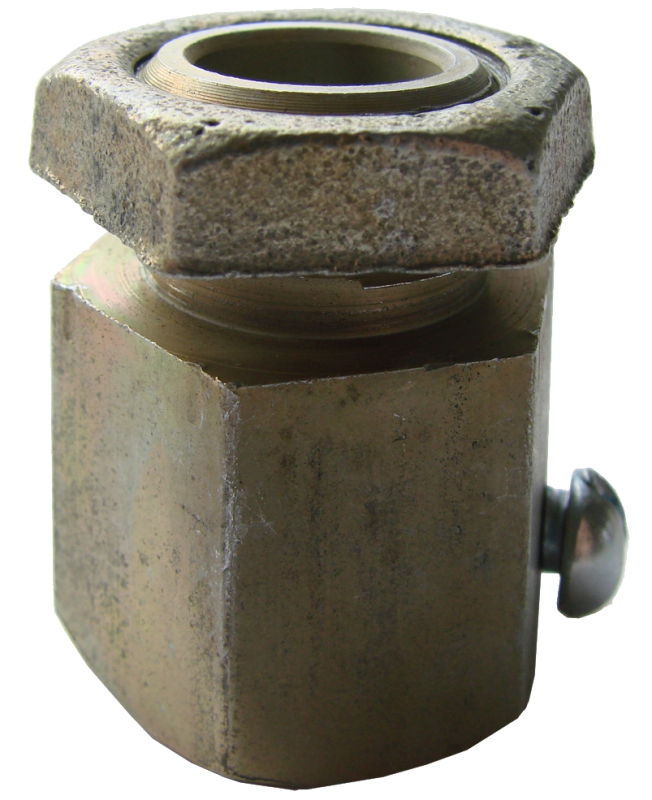

Кабельный ввод «e» Schlemer 910001
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4" Для исполнения КТ 910004

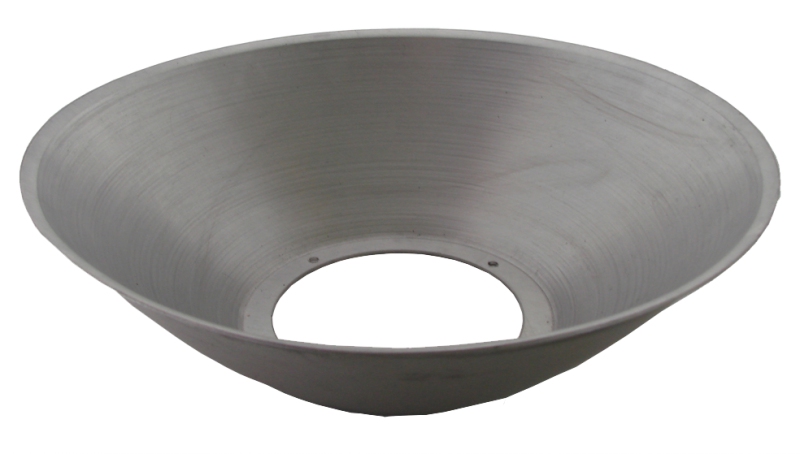

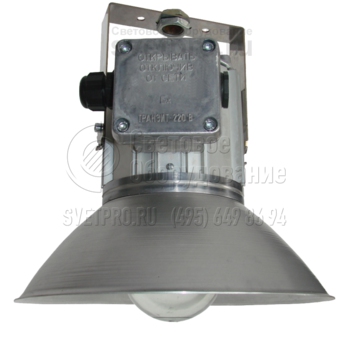

Отражатель Эмлайт Для всех исполнений 930801

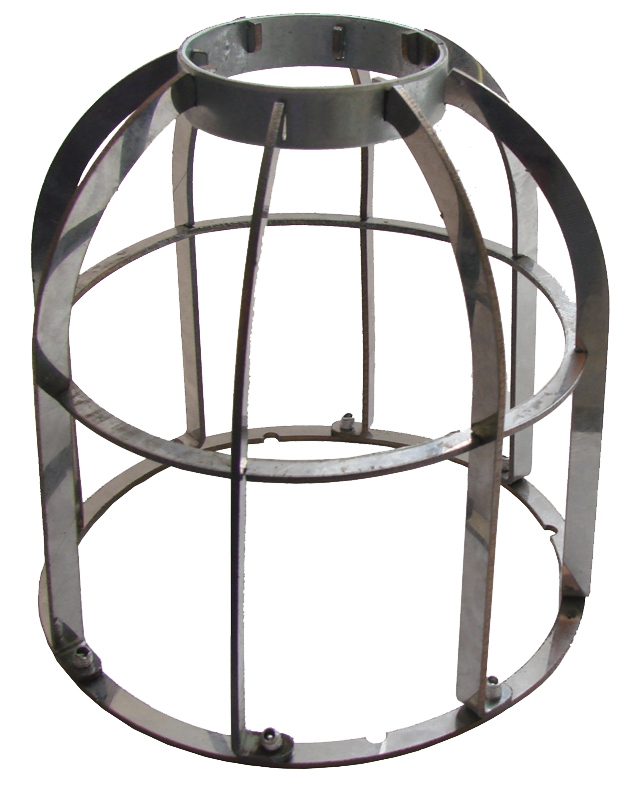

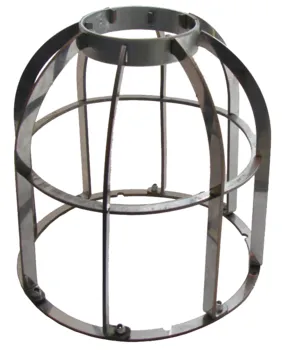

Решетка Эмлайт Для всех исполнений 940801
Поворотный подвес Эмлайт Для всех исполнений 950801
Подвес комбинированный Для всех исполнений 960801

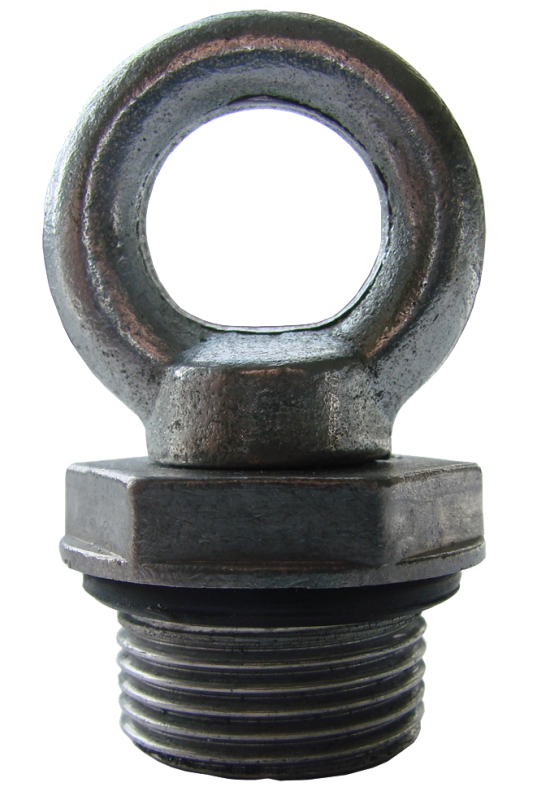

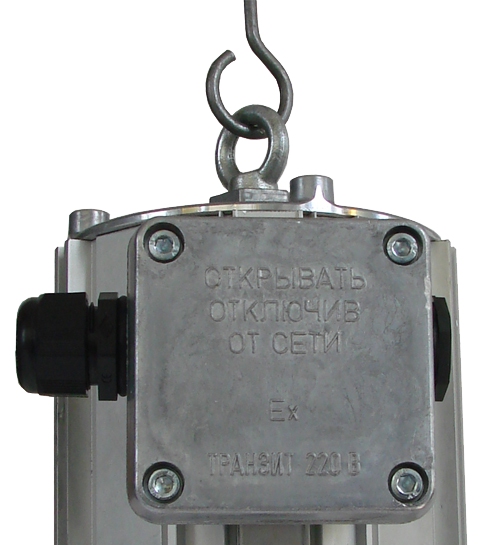

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

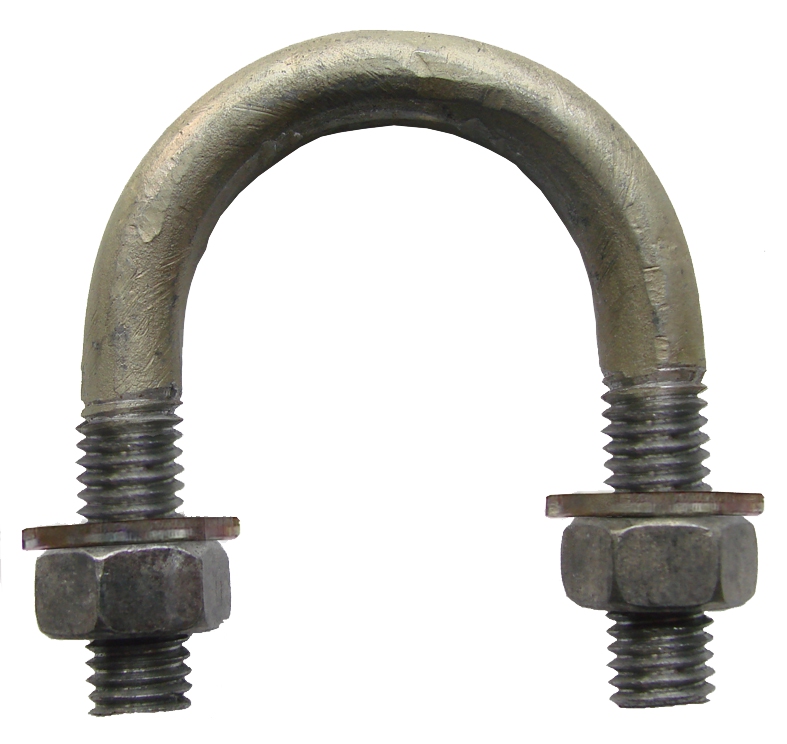

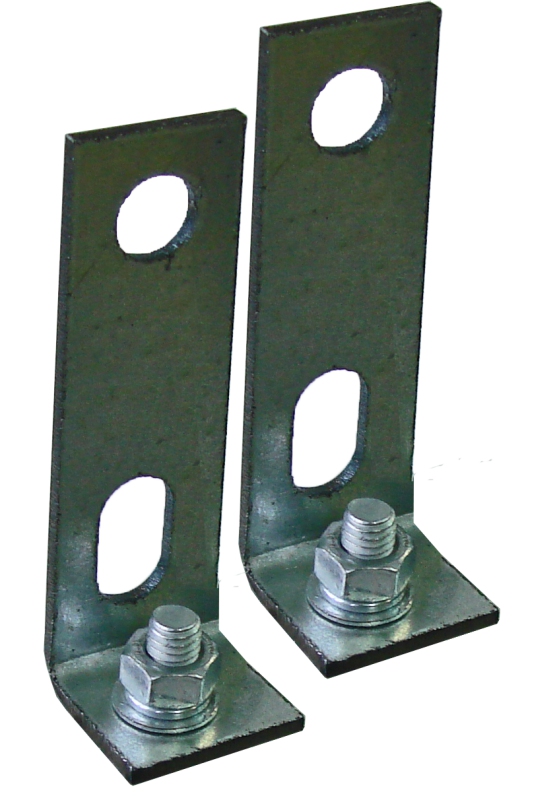

Хомут Эмлайт Для всех исполнений 960803

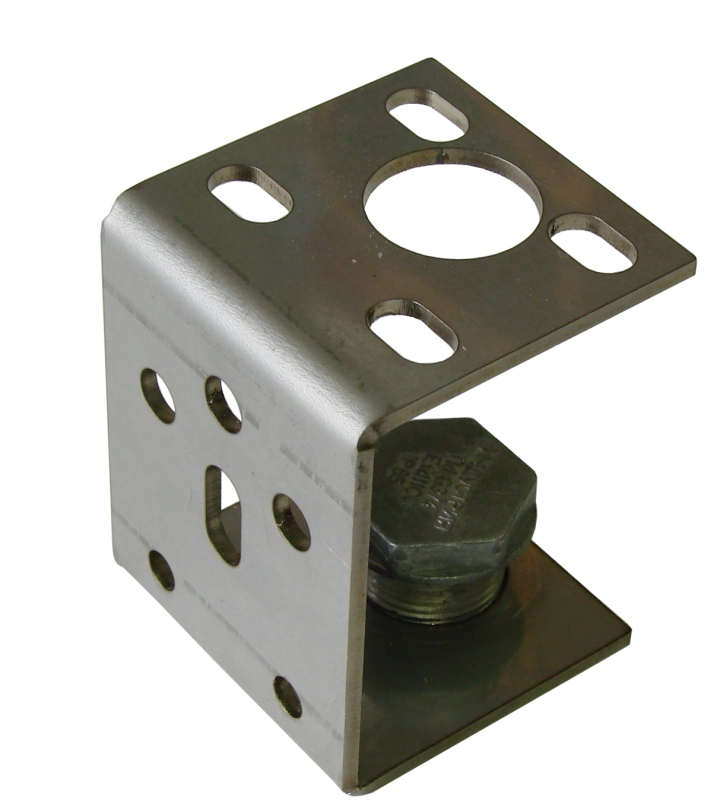

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

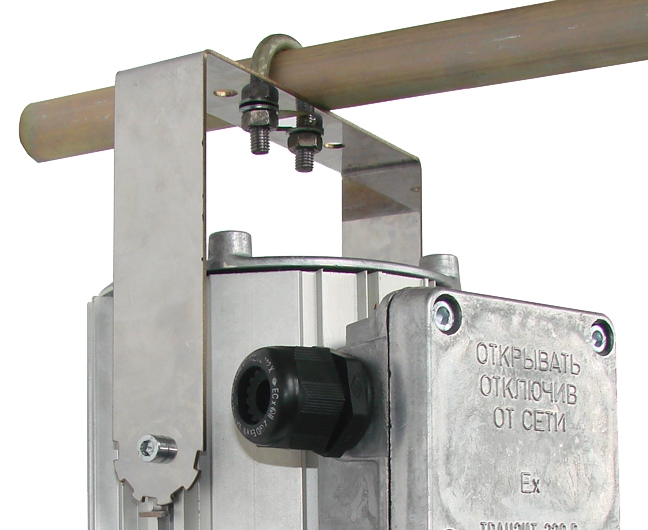

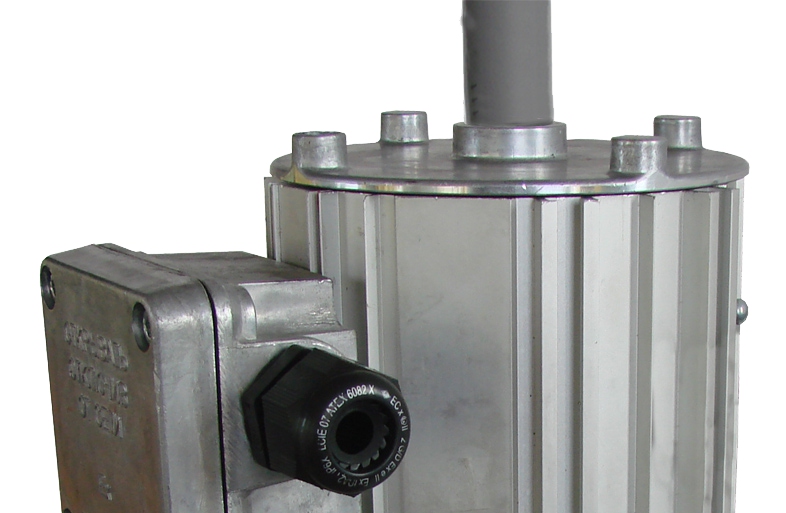

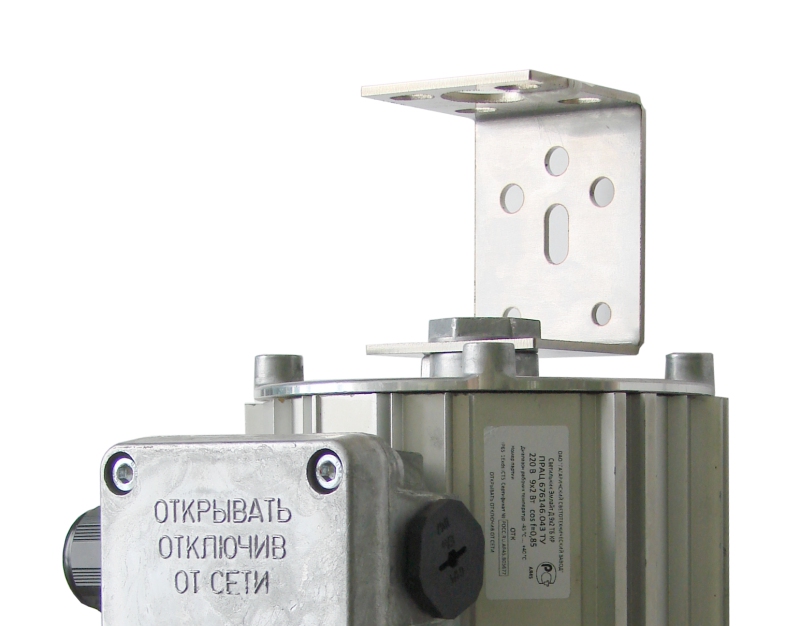

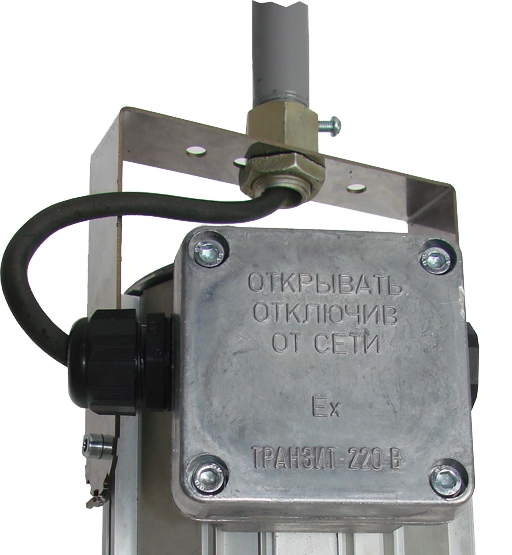

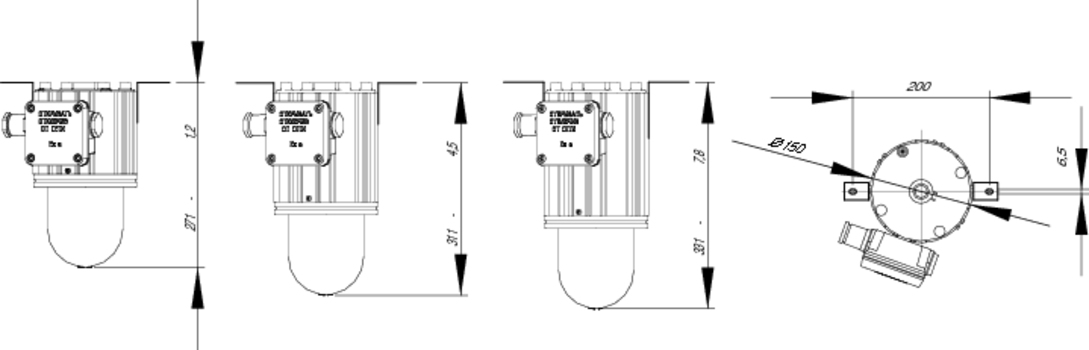

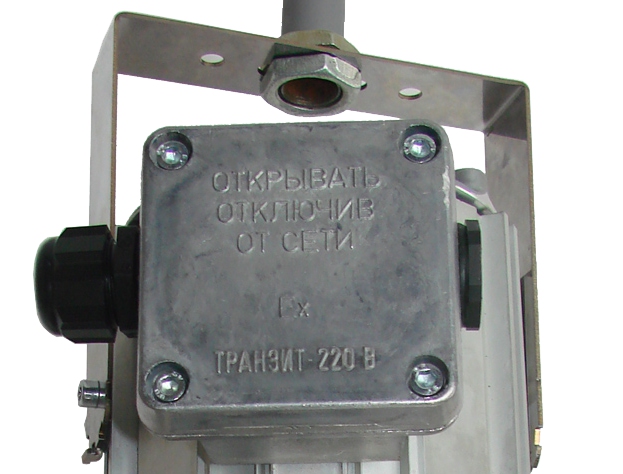

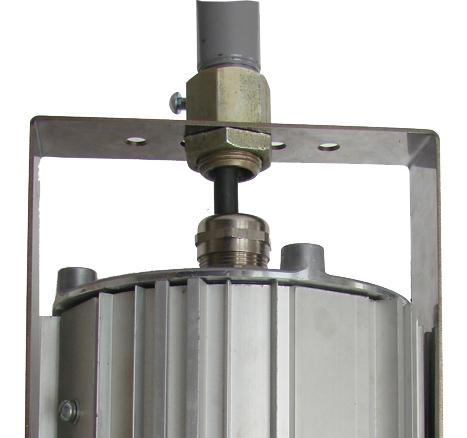

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ Крепление на хомут (труба ¾")

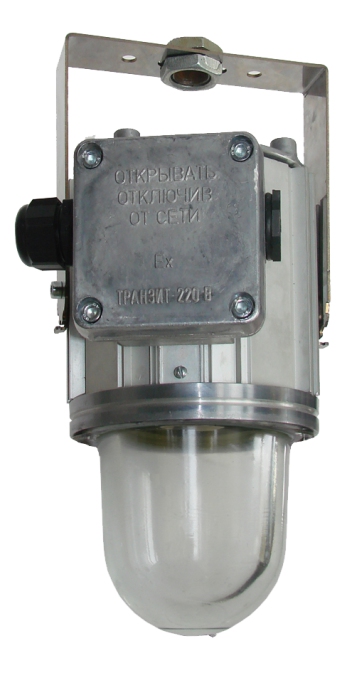

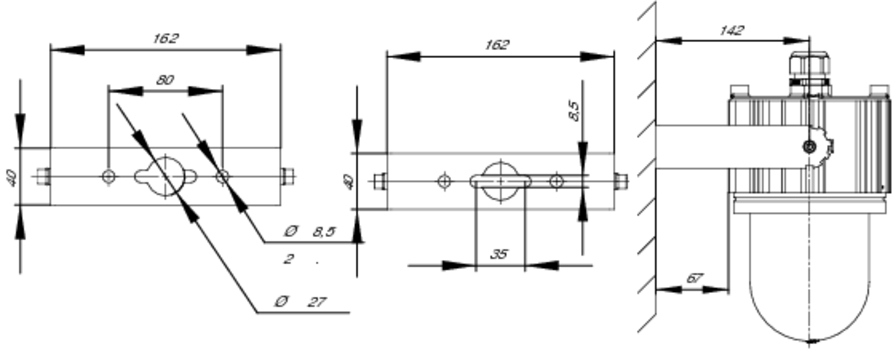

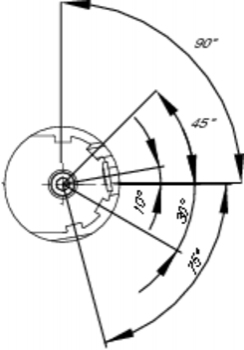

На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса Углы фиксации поворотного подвеса

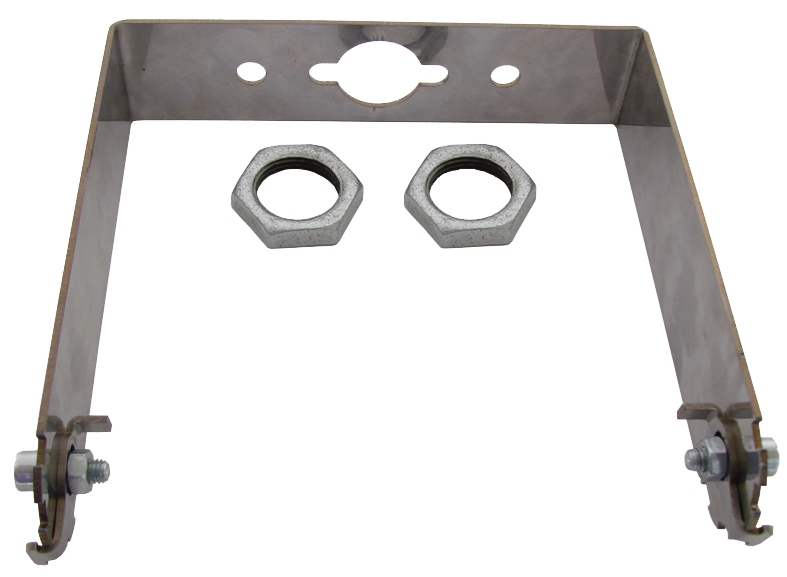

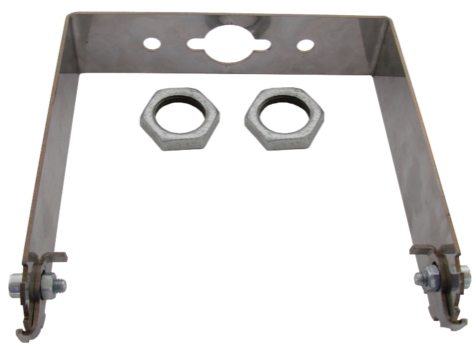

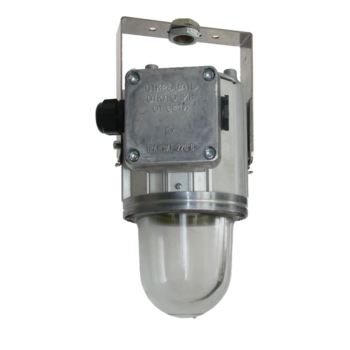

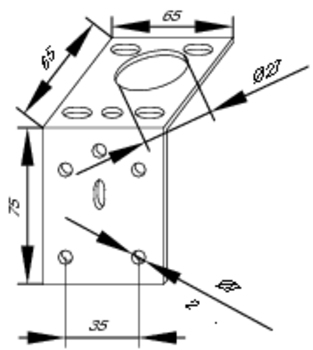

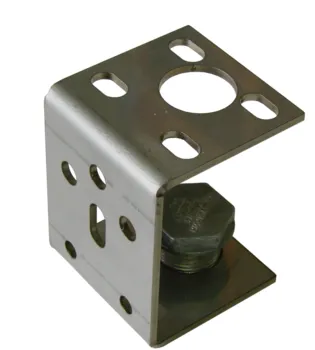

Универсальная скоба Эмлайт

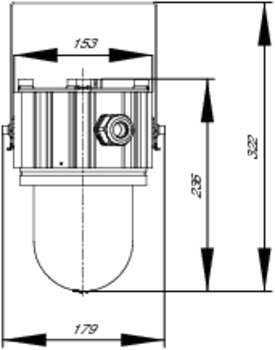

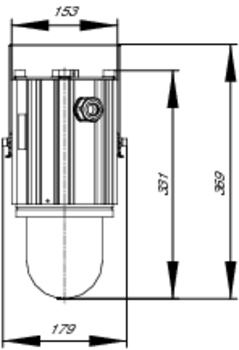

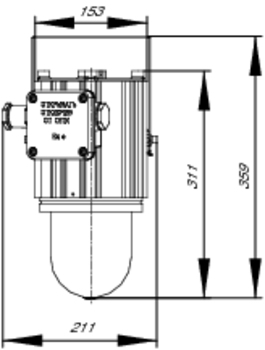

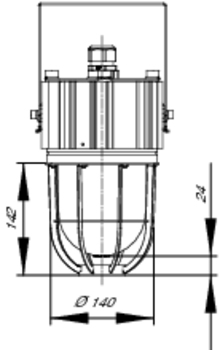

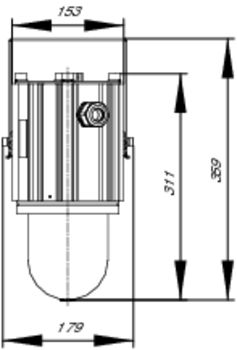

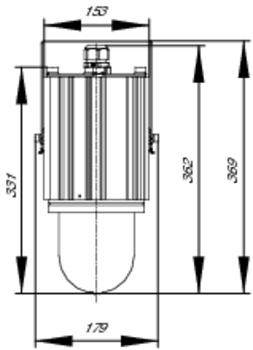

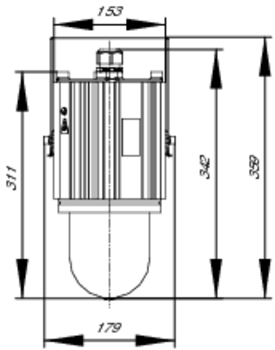

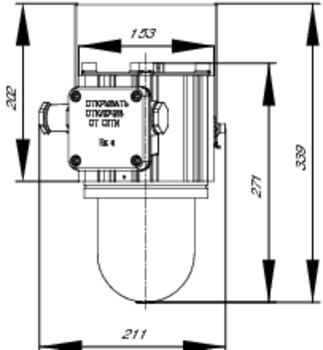

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыДиапазон рабочих температурТипоразмер
081001 Эмлайт Н-100 КР (Е14) Е14 1ExdsIICT5 -45°С…+40°С 1
081004 Эмлайт Н-100 КР (Е27) Е27 1ExdsIICT5 -45°С…+40°С 1
081005 Эмлайт Н-100 КТ (Е27) Е27 1ExdIICT5 -45°С…+40°С 2
081006 Эмлайт Н-100 КМ (Е27) Е27 1ExdIICT5 -45°С…+40°С 3
