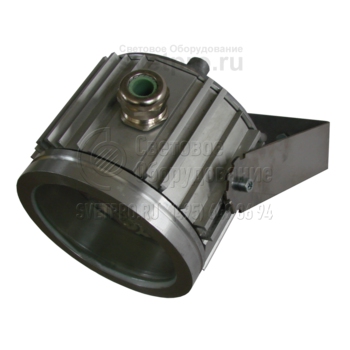

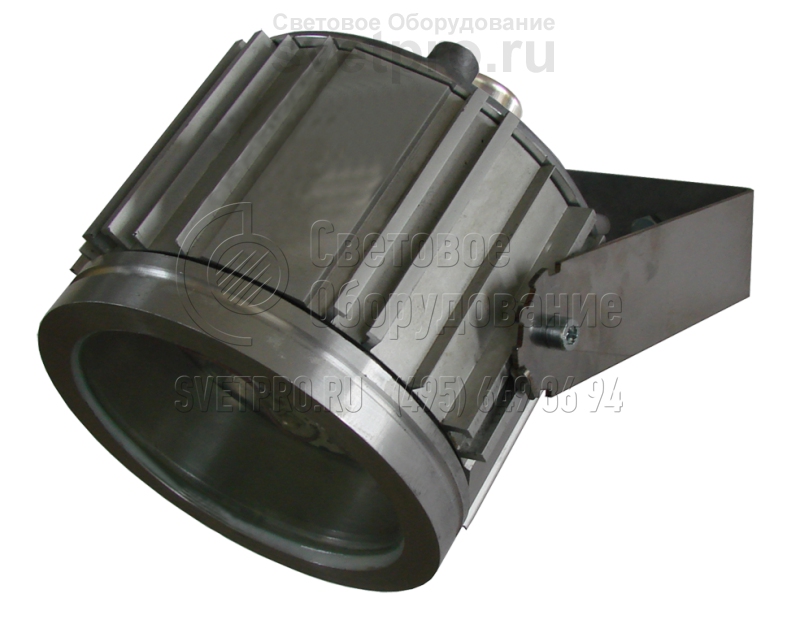

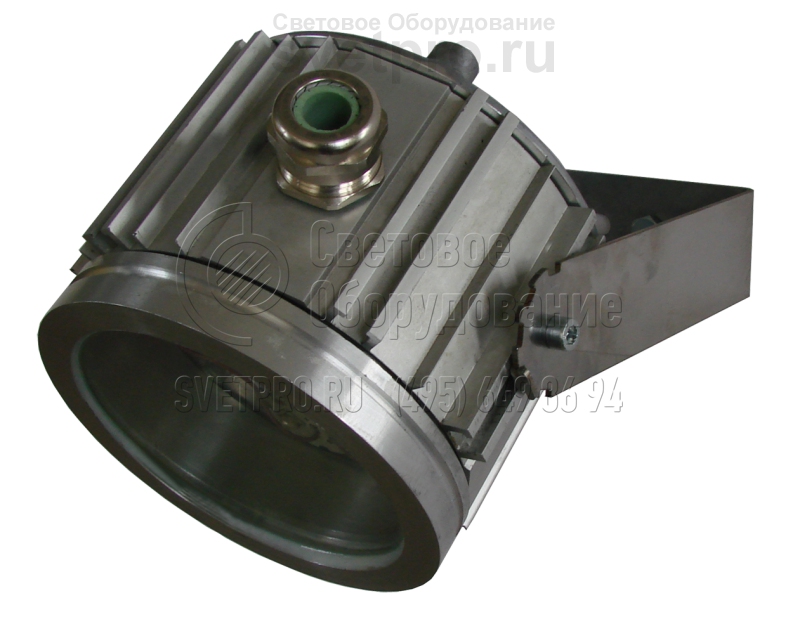

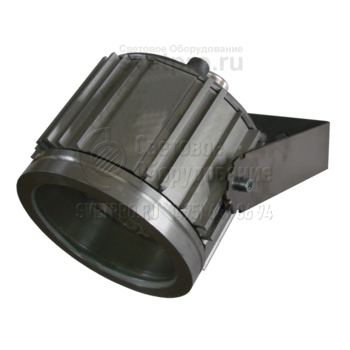

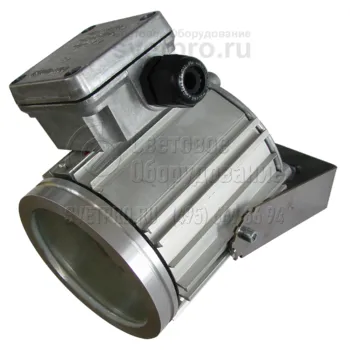

Эмлайт спот А Взрывозащищенный светильник с ЛОН

Главная > Бренды > Гагаринский СТЗ > Эмлайт спот А Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Автолампа Н1
Цоколь: P14,5s
Номинальное напряжение: 12; 24 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт спот А
Мощность: 100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Спот А предназначены для освещения зон 1 и 2, на которых может образоваться взрывоопасная среда. Объектами применения изделия являются помещения, шкафы, передвижные установки, находящиеся на химических, нефтеперерабатывающих, деревообрабатывающих, текстильных, лакокрасочных предприятиях.

Установка с использованием поворотного подвеса позволяет регулировать направление света. Изделие имеет два исполнения для реализации тупикового и транзитного монтажа: КР – с вводной коробкой, КТ – с прямым кабельным вводом и одно исполнение – КМ только для тупикового монтажа.

Напряжение источника питания: 12 или 24 В. Во всех модификациях типоразмеров: 4, 5, 6 применяется галогенная лампа мощностью 100 Вт с фланцевым цоколем (автолампа). Источник света обеспечивает отличную цветопередачу, что способствует производительному труду.

Оболочку светильника образуют: корпус, крышка и обечайка, в которую залито ударопрочное прозрачное стекло. Способ их объединения – резьба, обеспечивает взрывонепроницаемость конструктивной формы. Для исполнения КР, вводная коробка которого имеет вид взрывозащиты «s», установлен 1-й уровень взрывозащиты. Степень герметичности модели – IP65.

Конструкция

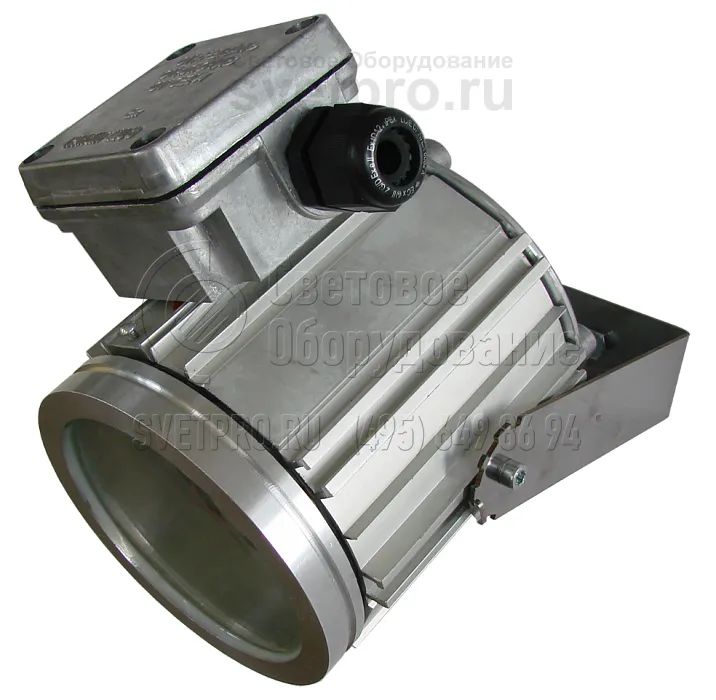

Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт спот КР», «Эмлайт спот КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт спот КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с поворотным подвесом и одним кабельным вводом.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры питающей сети -12В, -24В
Масса 5 кг
Диапазон рабочих температур – (минус) 45°С…+40°С
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации M18
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол 30 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002

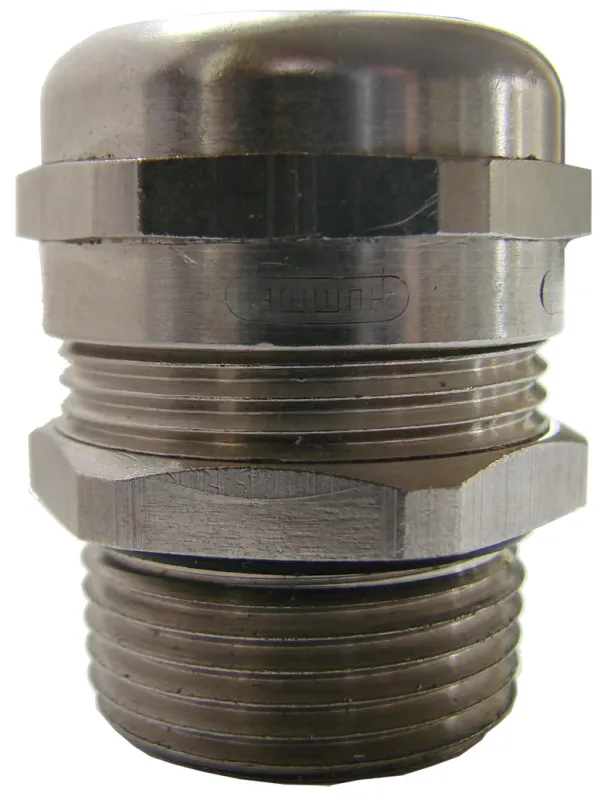

Кабельный ввод Hummel HSK-M-Ex-d NPT3/4" Для исполнения КТ 910004

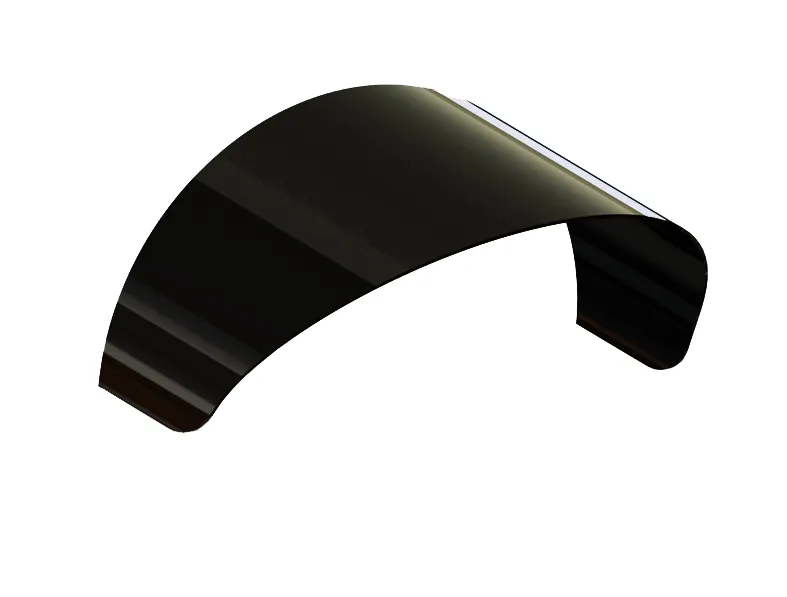

Козырек Эмлайт СС Только для светофоров 930901
Поворотный подвес Эмлайт Для всех исполнений 950801
Подвес комбинированный Для всех исполнений 960801

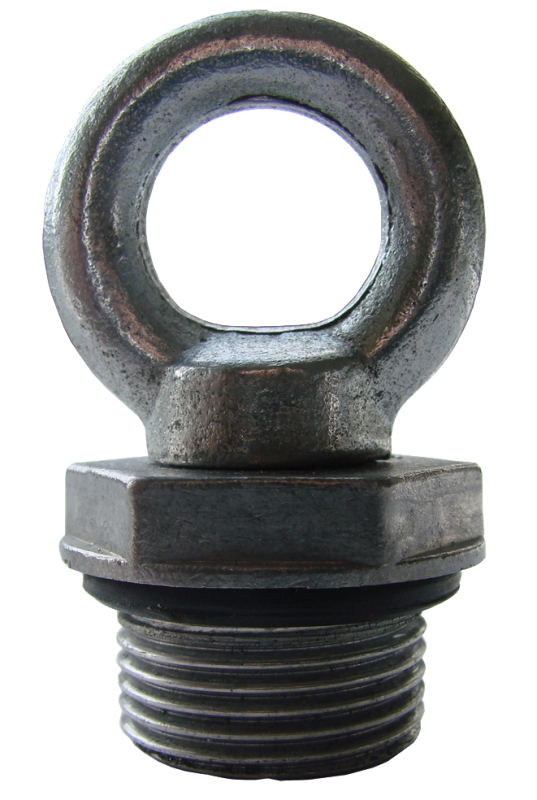

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802
Хомут Эмлайт Для всех исполнений 960803

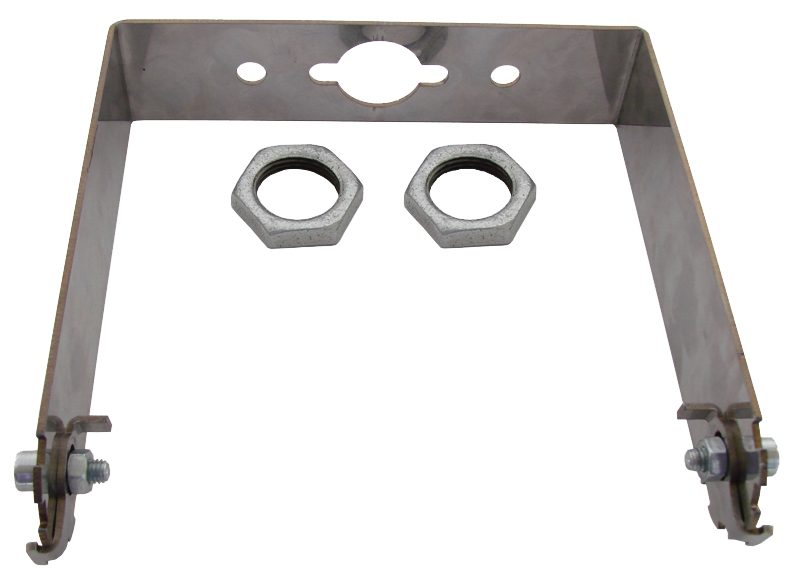

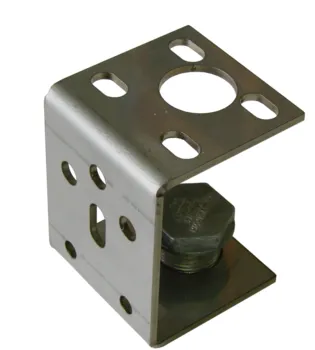

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

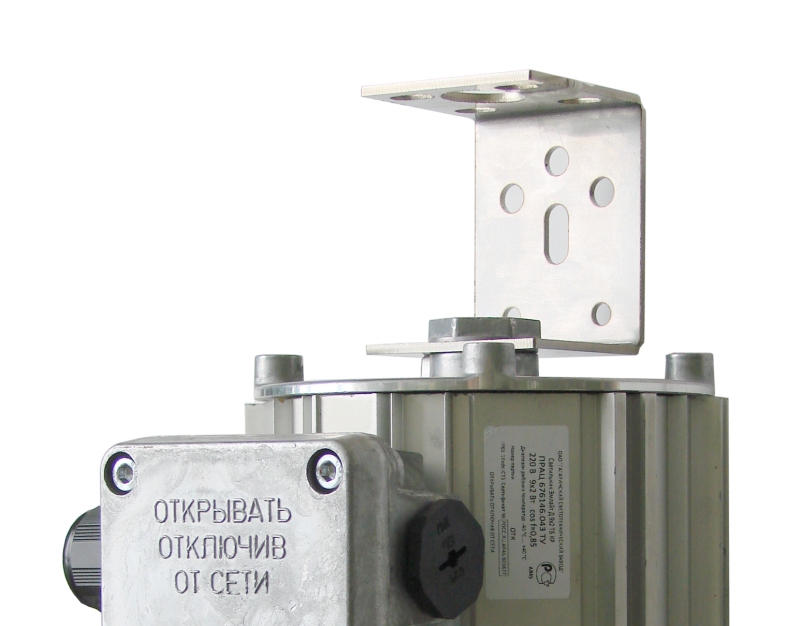

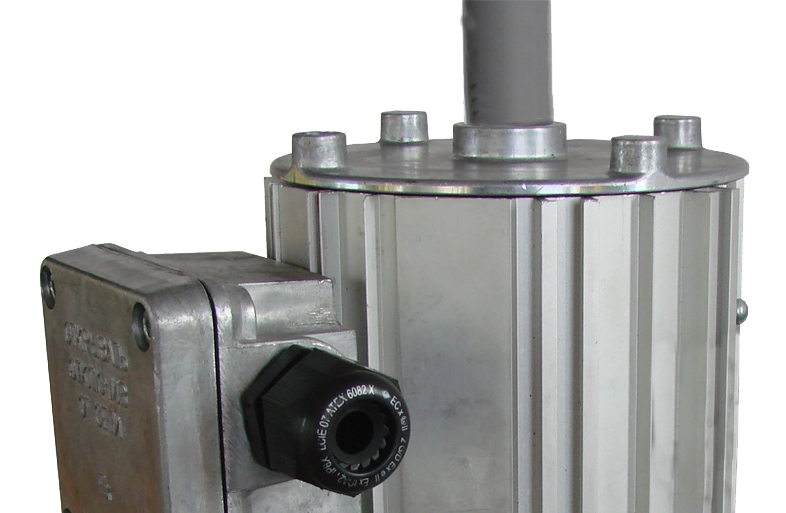

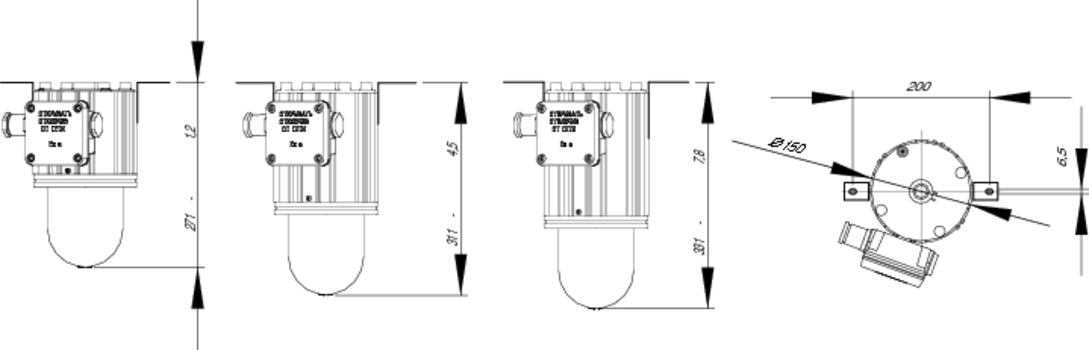

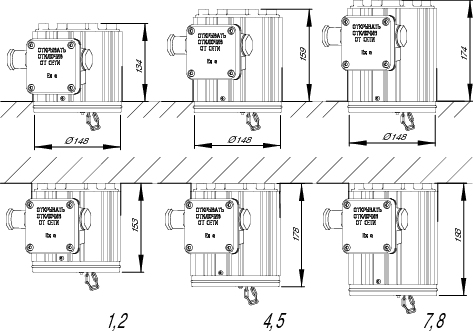

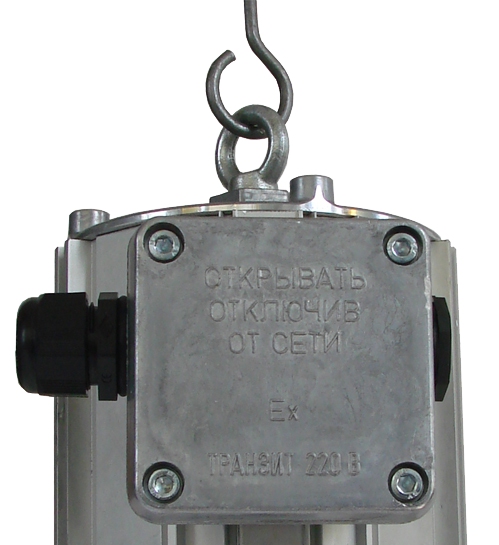

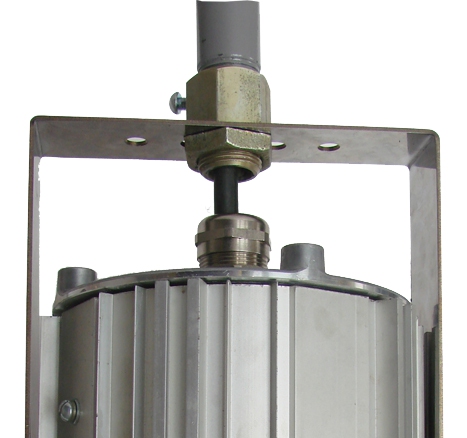

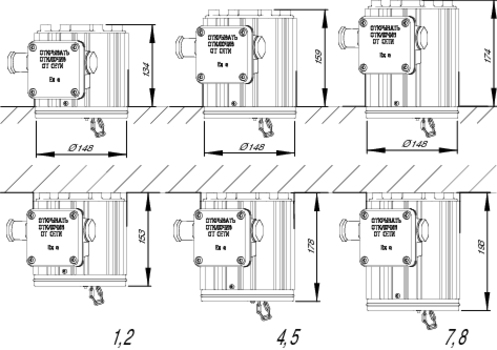

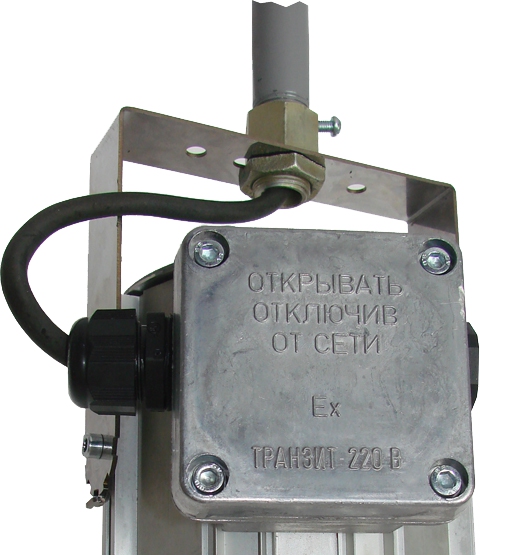

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ

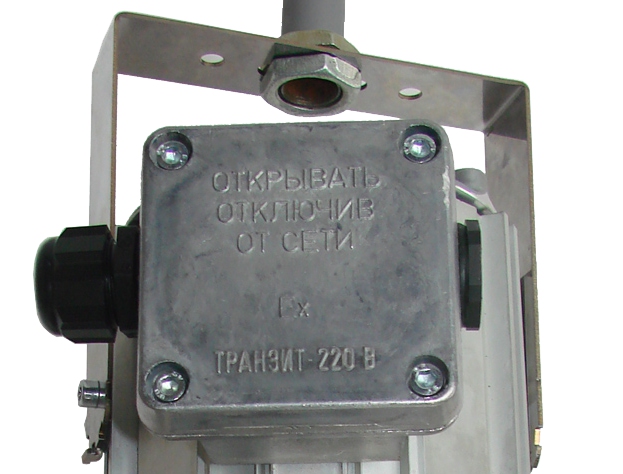

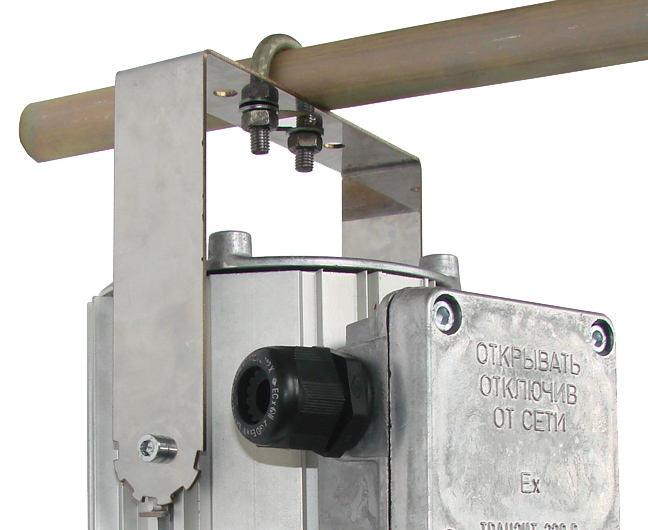

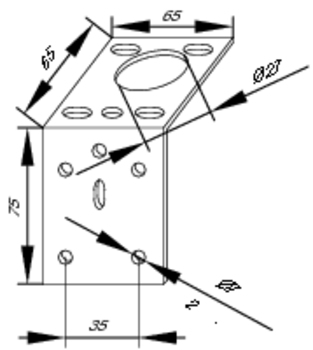

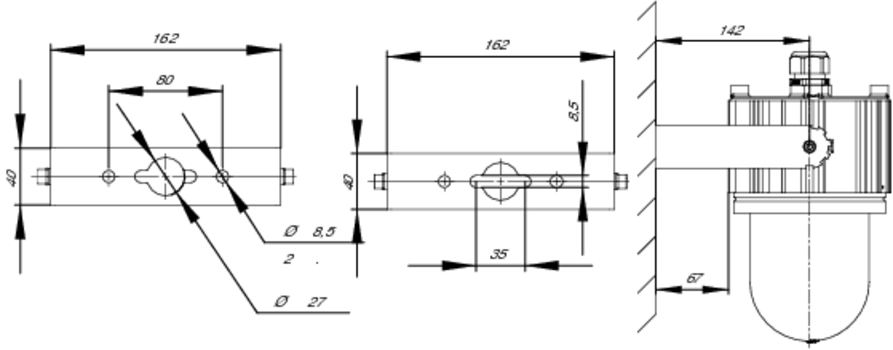

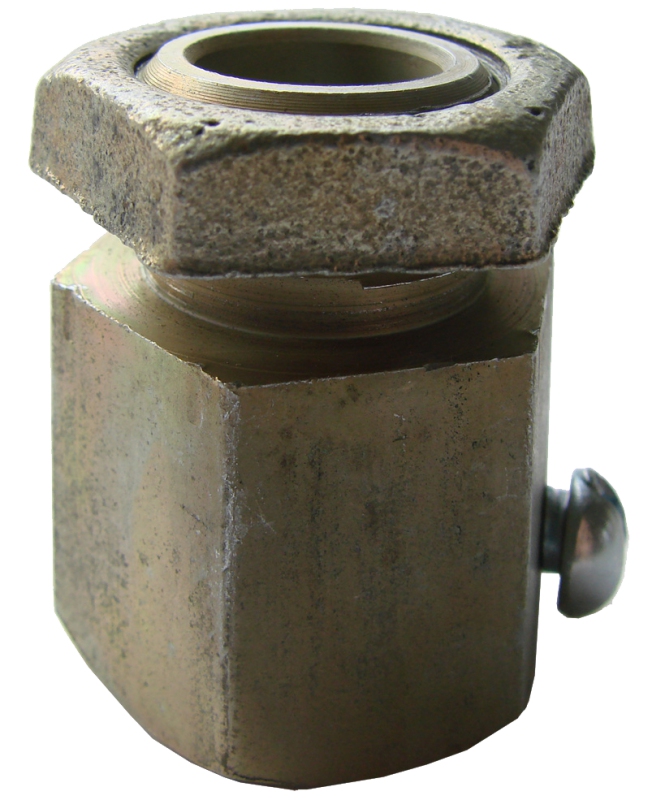

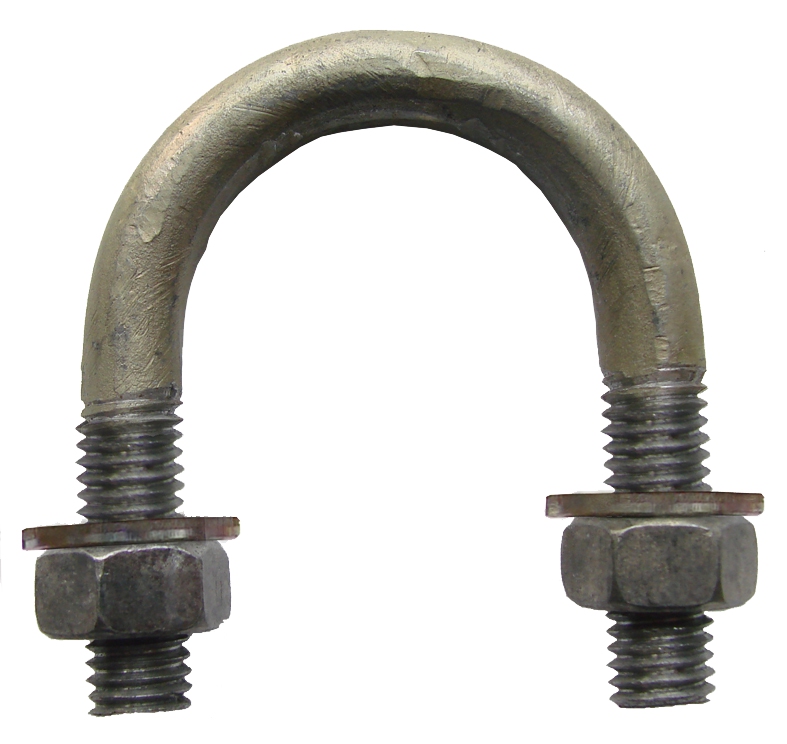

Крепление на хомут (труба ¾") На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса

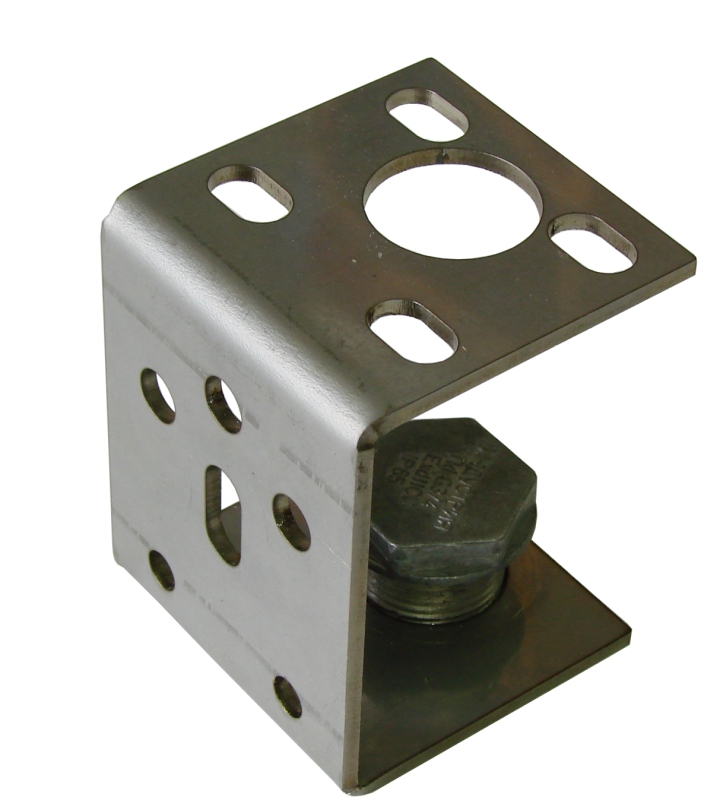

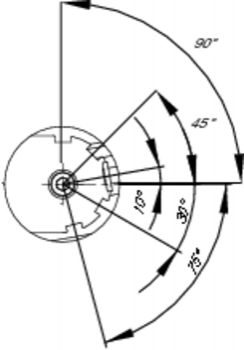

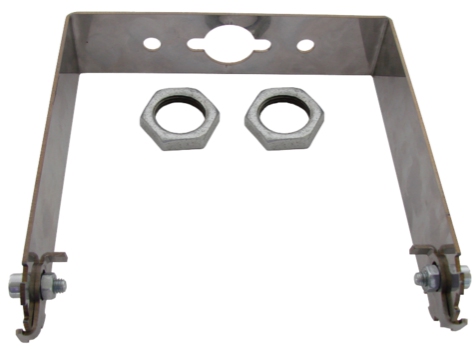

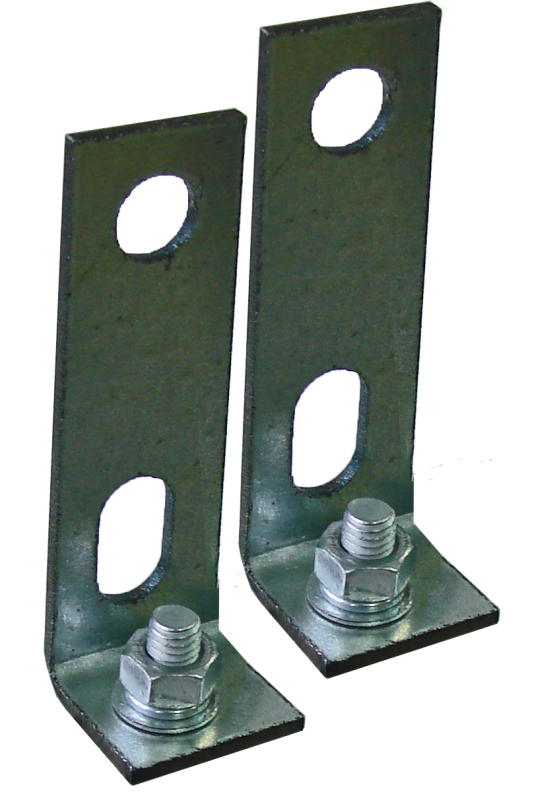

Углы фиксации поворотного подвеса Универсальная скоба Эмлайт

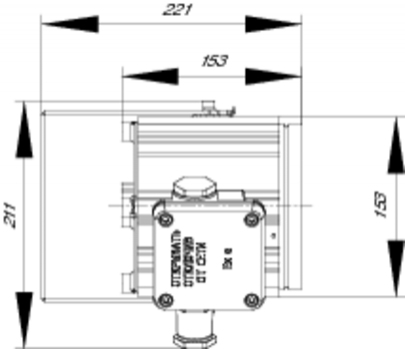

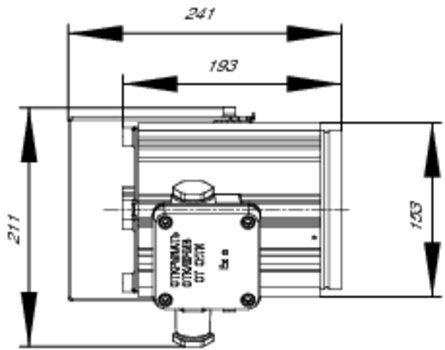

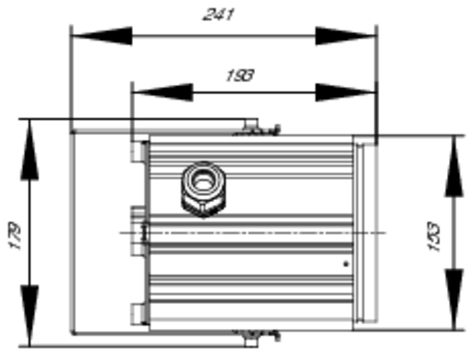

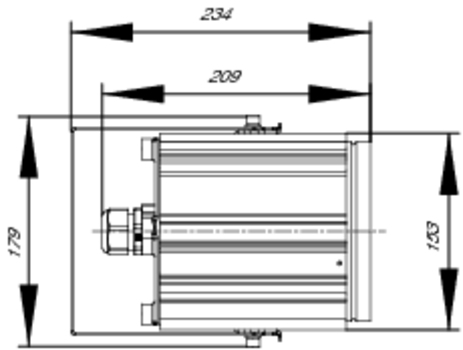

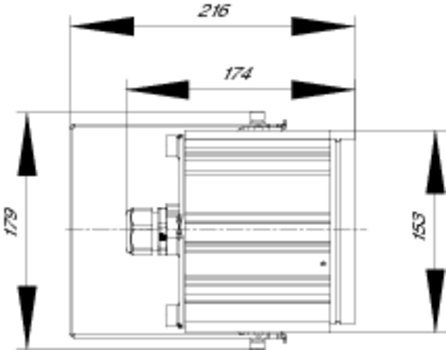

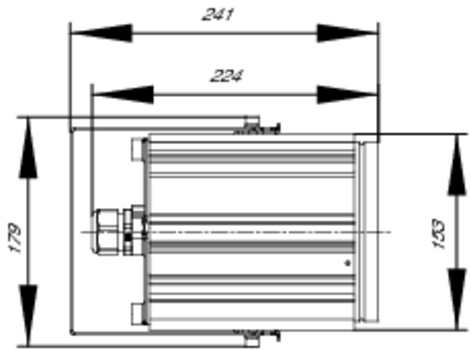

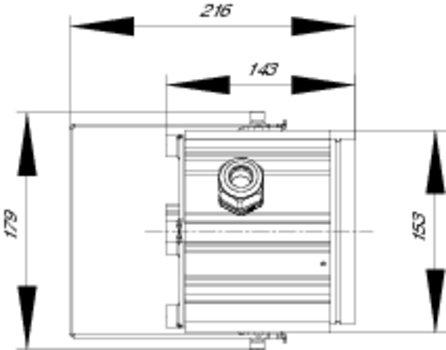

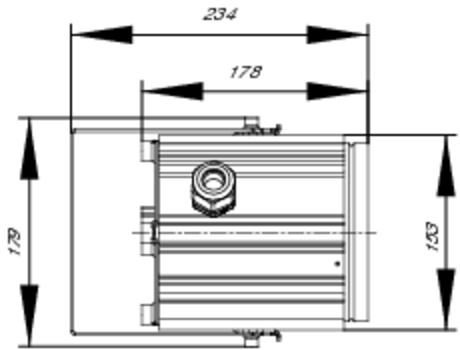

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыТипоразмер
091007 Эмлайт спот А-100 КР (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdsIICT5 4
091008 Эмлайт спот А-100 КТ (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdIICT5 5
091009 Эмлайт спот А-100 КМ (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdIICT5 6

отправить заявку
