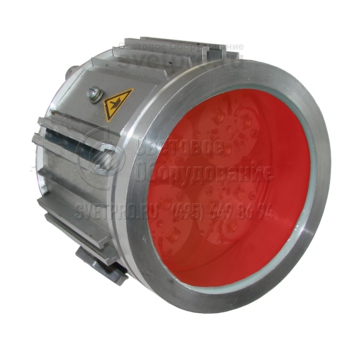

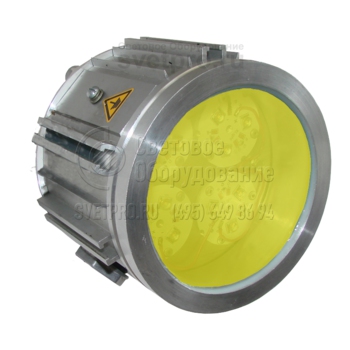

Эмлайт ССД Светофор

Эмлайт ССД Светофор применяется на внутренних и наружных территориях промышленных объектов для упорядочения перемещений и подачи световых сигналов. Он разрешен к установке в зонах 1 и 2, выделенных из общих площадей, в связи с возможностью образования взрывоопасной среды на нефтеперерабатывающих, деревообрабатывающих, лакокрасочных, химических, текстильных производствах.

Изделие выполнено в типоразмере 3 исполнения КМ, что свидетельствует о прямом вводе питающего кабеля и реализации тупикового подключения.

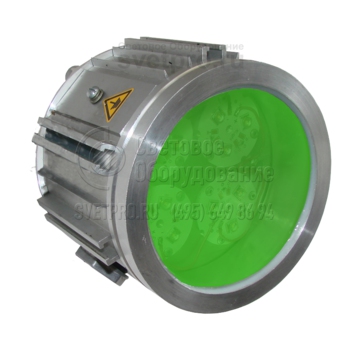

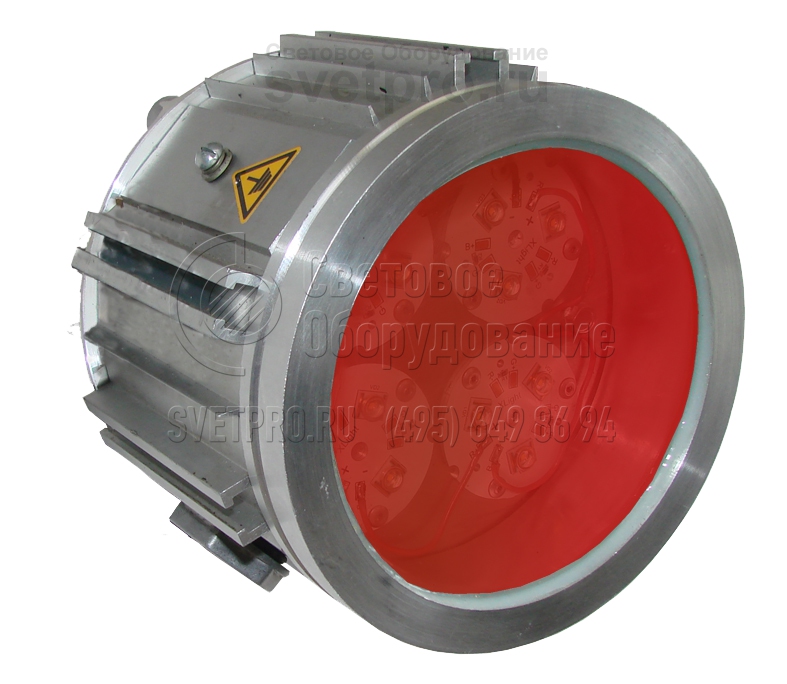

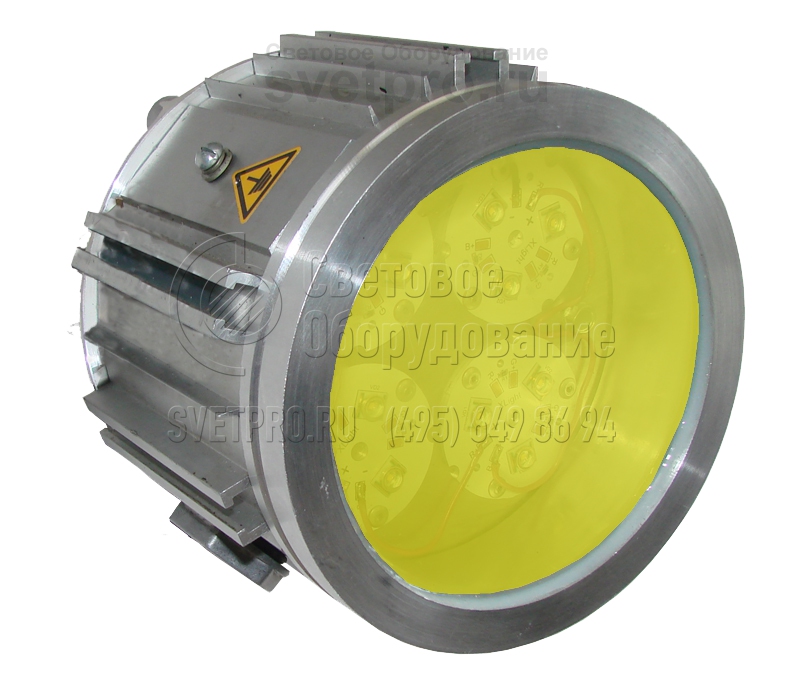

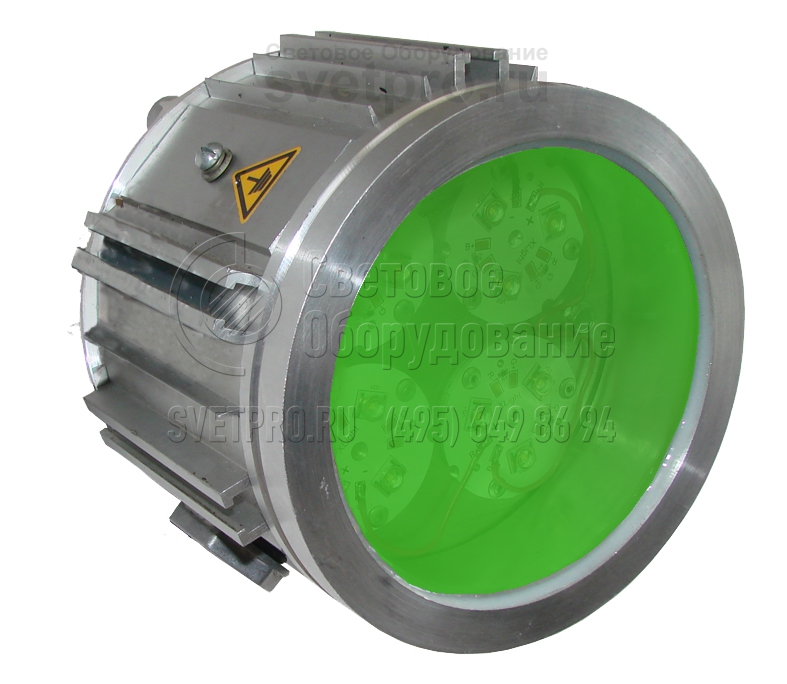

Светодиодная модель эксплуатируется в однофазной сети (220 В). Потребляемая мощность расходуется эффективно, cosϕ>0,85. Угол раскрытия светового потока не ограничивает вторичная оптика. Модификации отличаются цветом рассеивателя: красный, желтый, зеленый.

Алюминиевый корпус поддерживает полноту отвода тепла от модулей. Взрывонепроницаемость конструктивной формы обеспечивает резьбовое объединение корпуса, обечайки со светопропускающим элементом и крышки. Степень герметичности IP65 исключает попадание во внутреннюю полость светильника Эмлайт ССД Светофор пыли и воды.

Конструкция

Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная комплектация

Фото	Наименование товара	Код

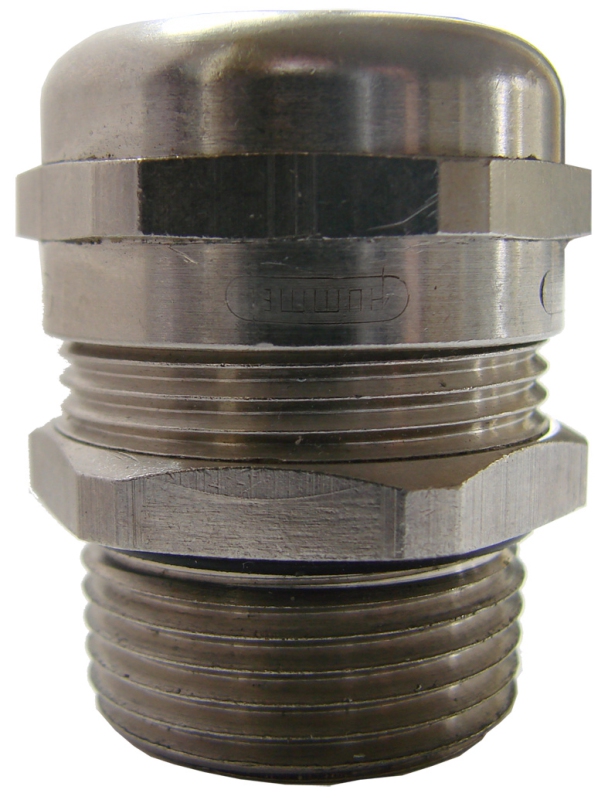

	Кабельный ввод «e» Schlemer Для исполнения КР	910001
	Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1	910002
	Кабельный ввод Hummel HSK-M-Ex-d NPT3/4" Для исполнения КТ	910004

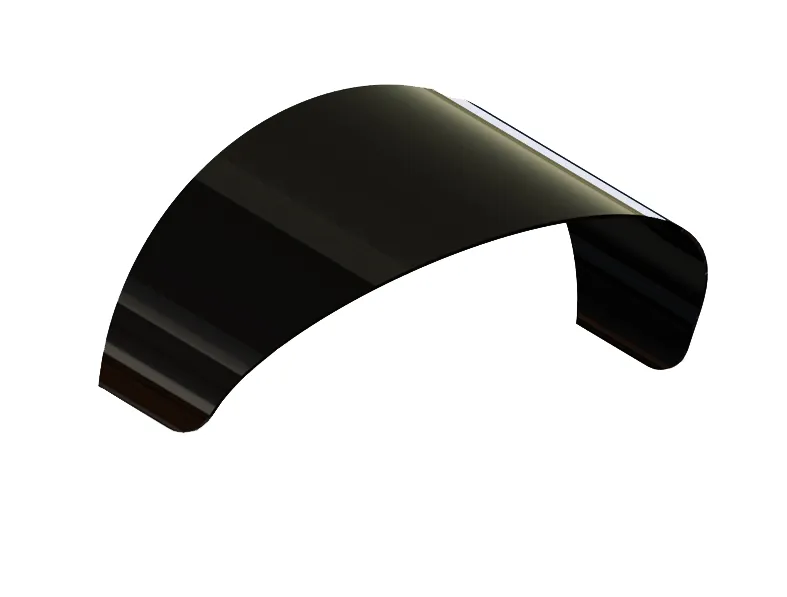

	Козырек Эмлайт СС Только для светофоров	930901

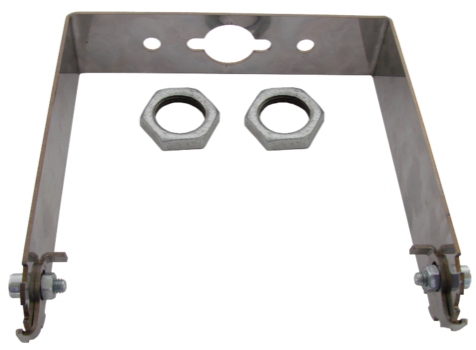

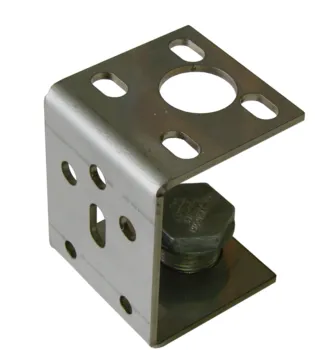

	Поворотный подвес Эмлайт Для всех исполнений	950801

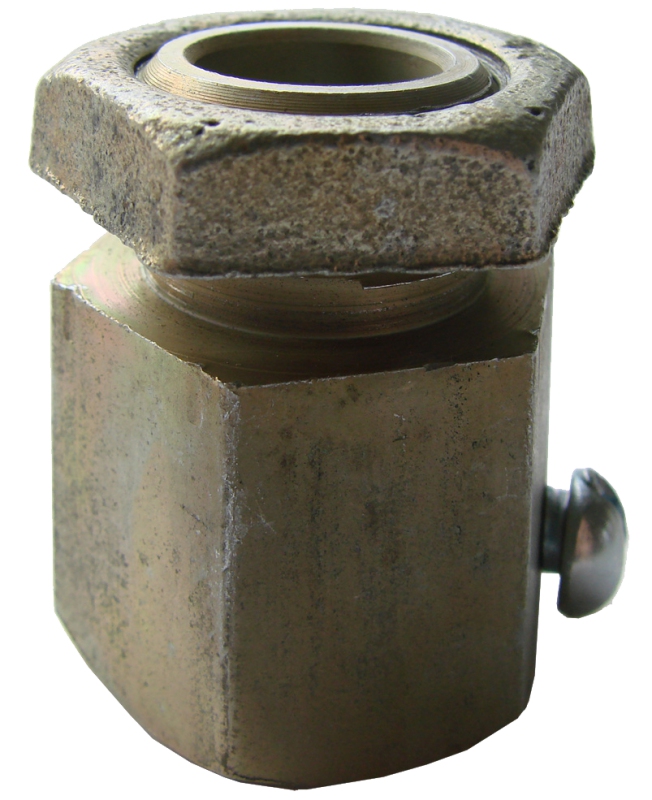

	Подвес комбинированный Для всех исполнений	960801

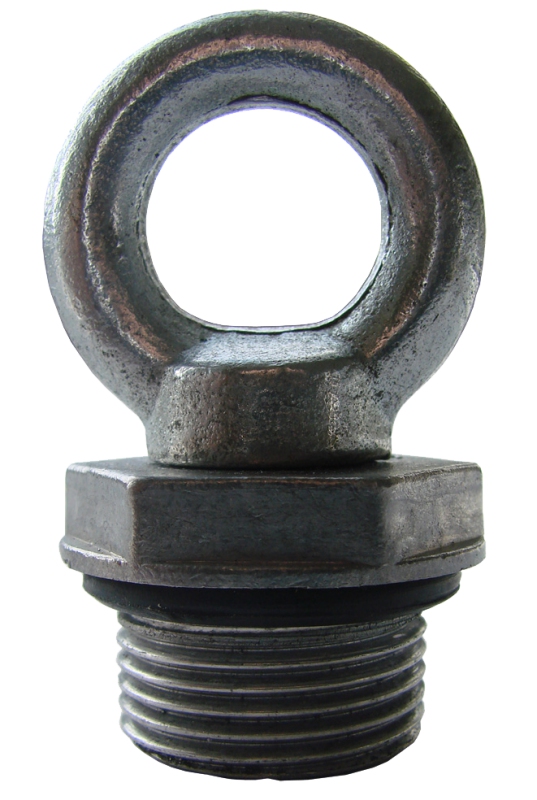

	Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73)	960802

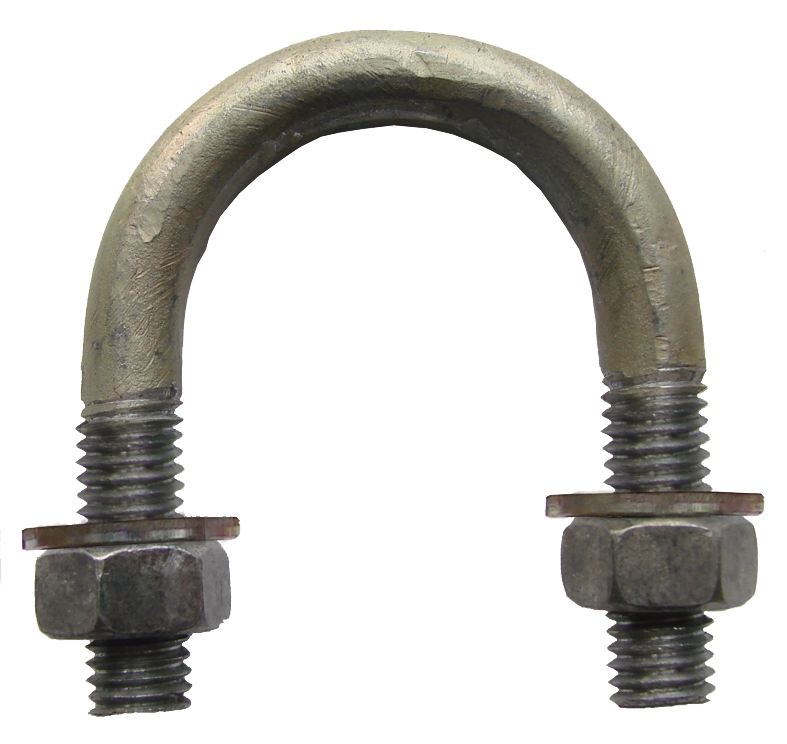

	Хомут Эмлайт Для всех исполнений	960803

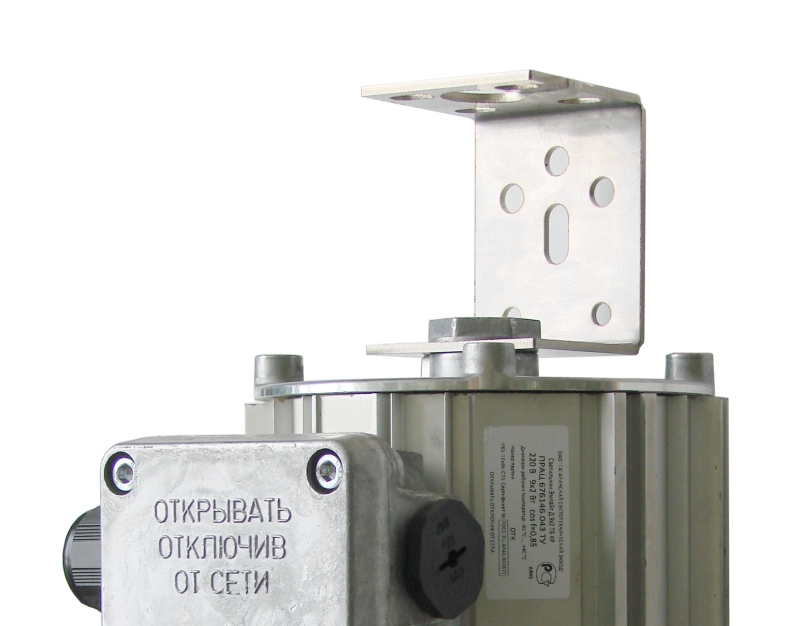

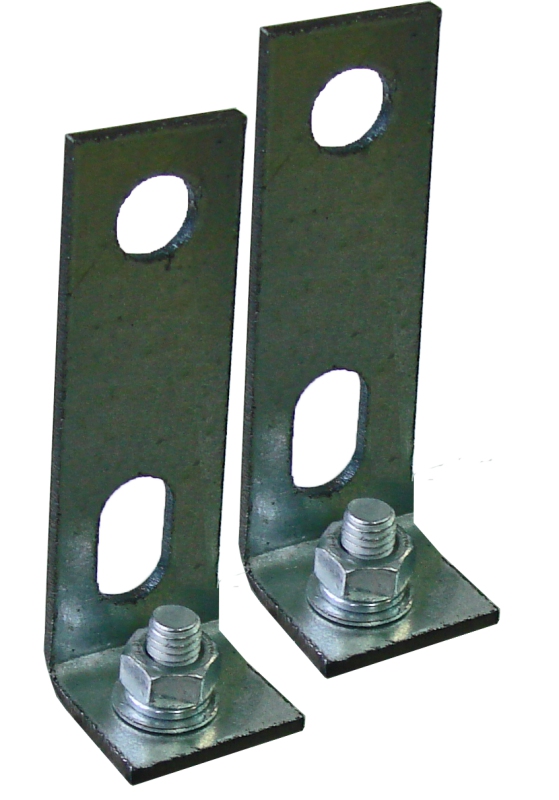

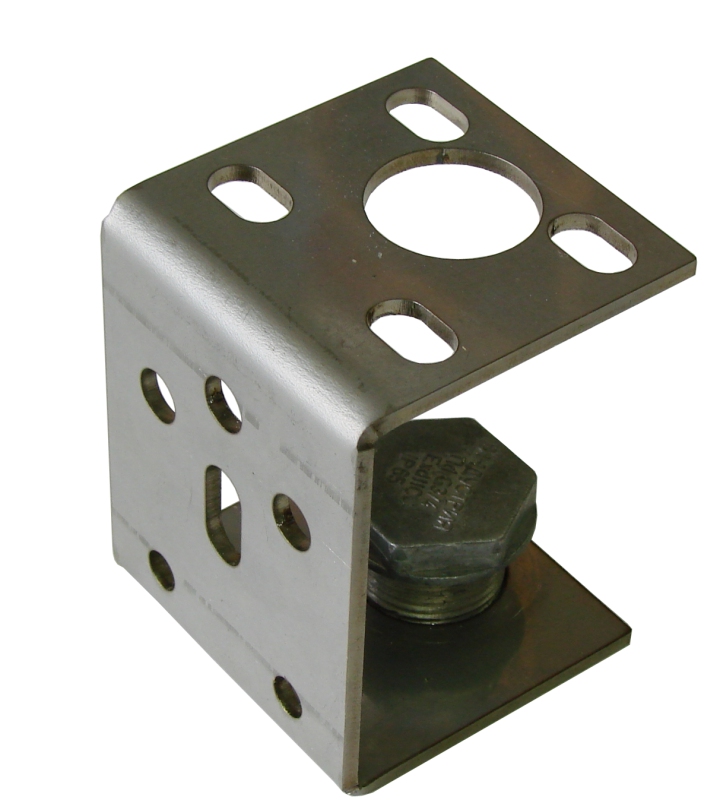

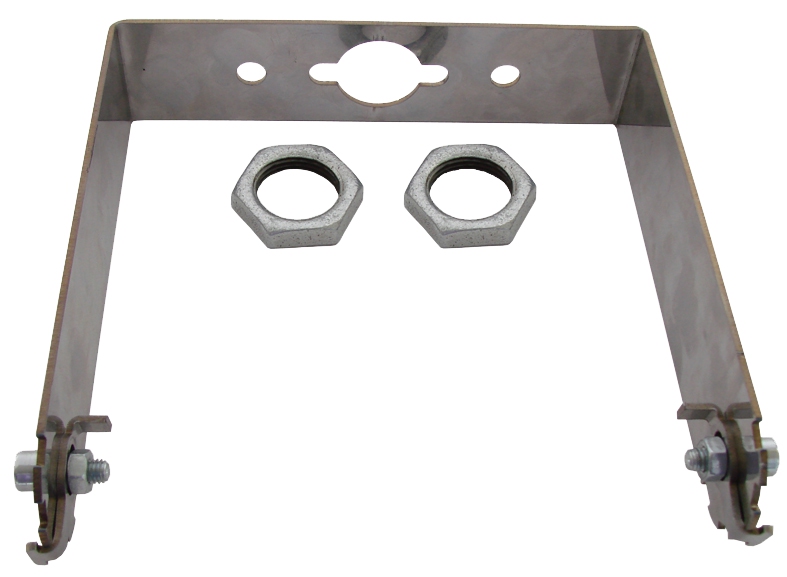

	Универсальная скоба Эмлайт Для исполнений КР, КТ	960804
	Встраиваемый подвес Эмлайт Для исполнений КР, КТ	960805

Варианты установки и крепежа

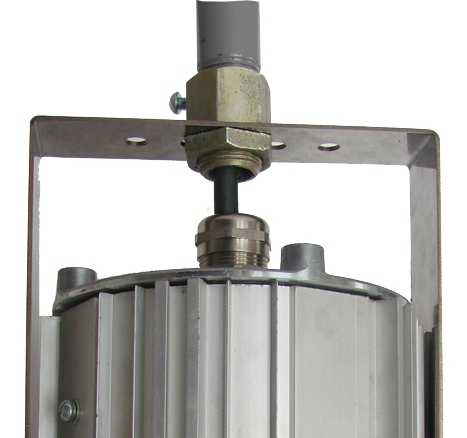

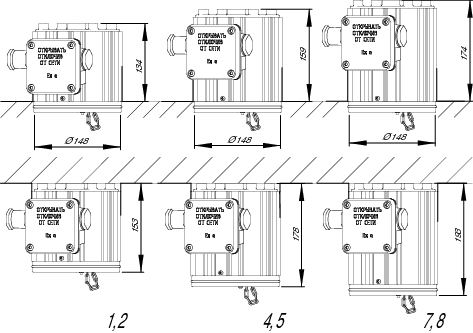

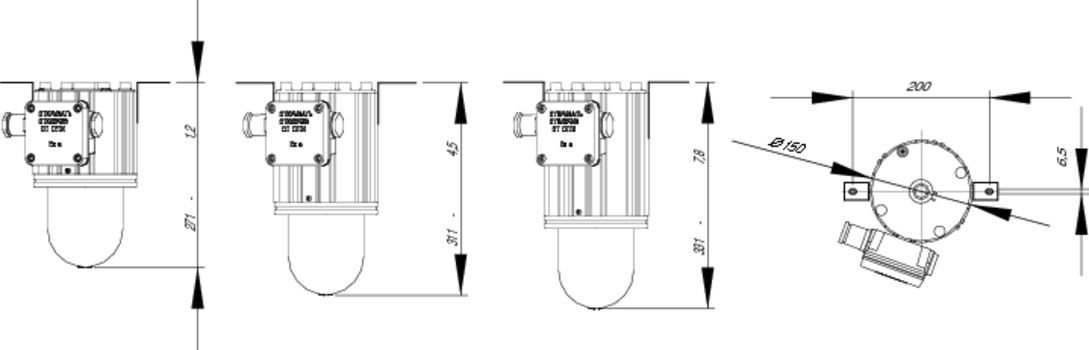

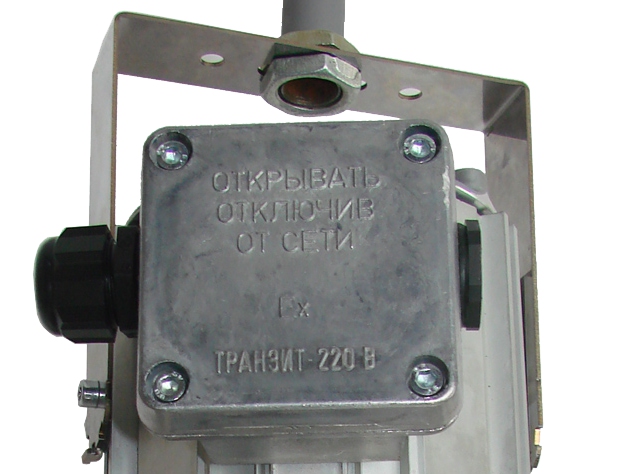

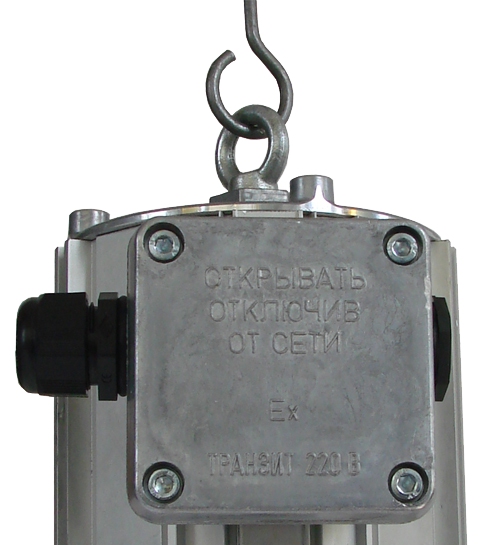

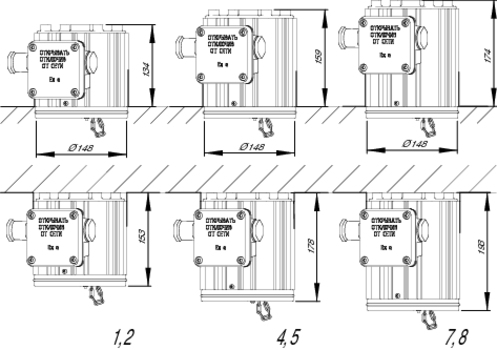

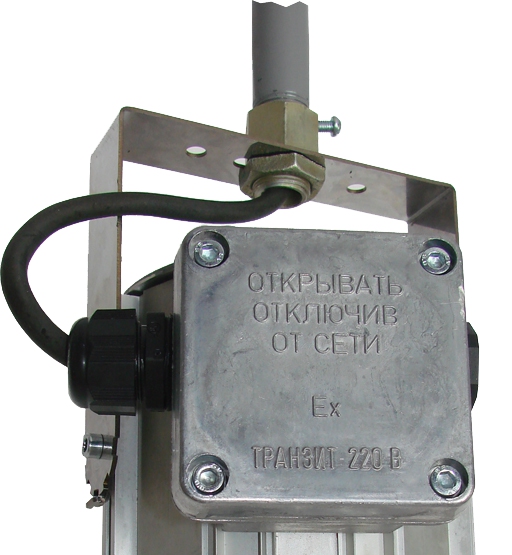

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ	Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ	Крепление на подвес с рым-болтом. Только для исполнений КР, КТ	Крепление на трубу ¾"	Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ

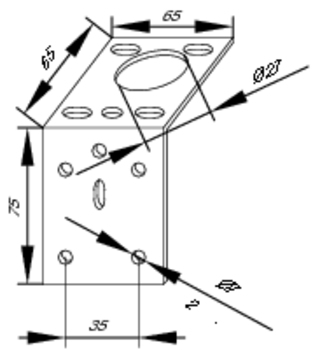

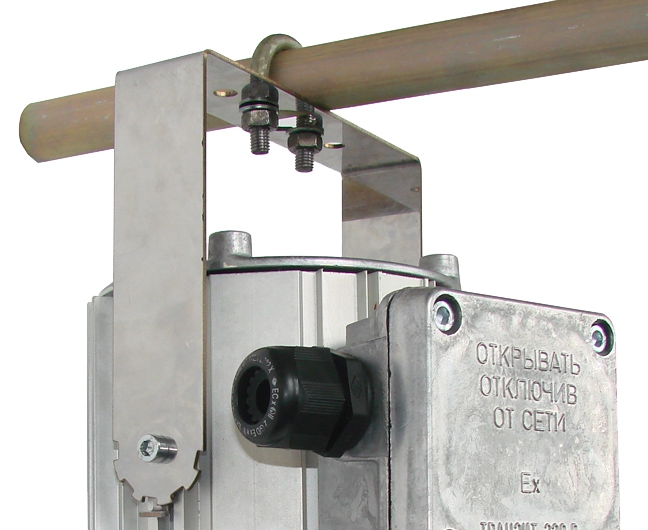

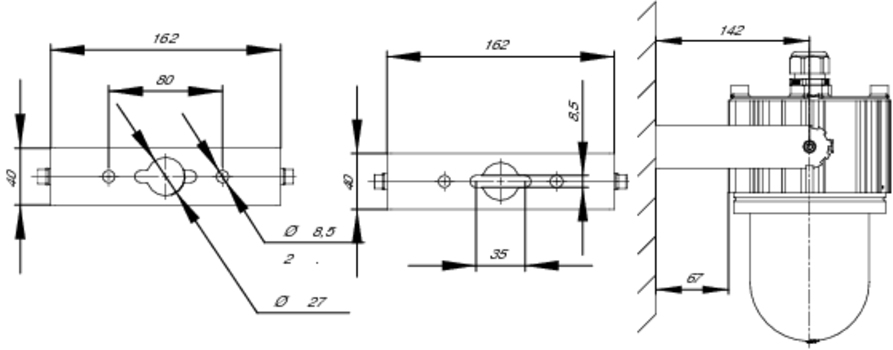

Крепление на хомут (труба ¾")	На комбинированном подвесе	На поворотном подвесе	Присоединительные размеры для поворотного подвеса	Размеры универсальной скобы подвеса

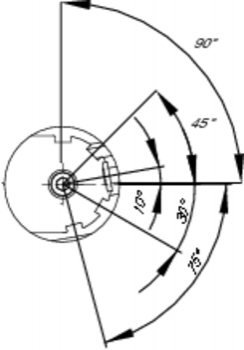

Углы фиксации поворотного подвеса		Универсальная скоба Эмлайт
