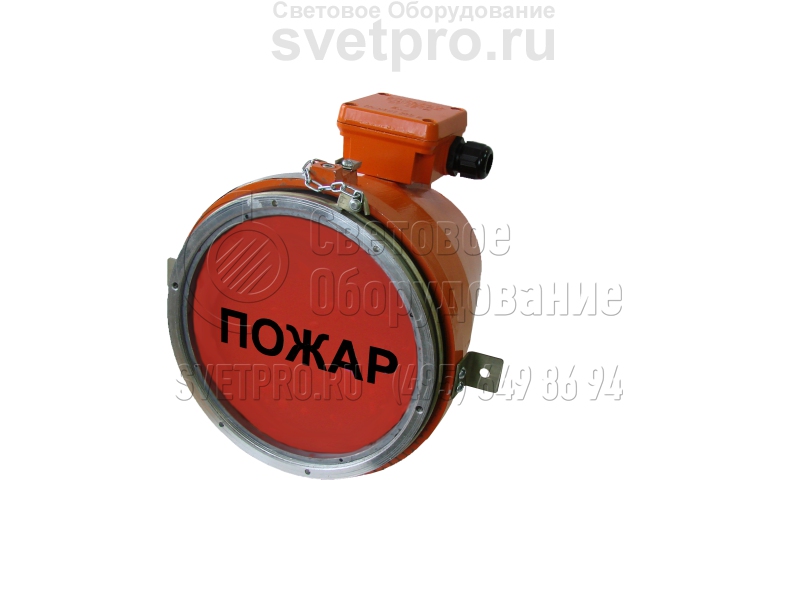

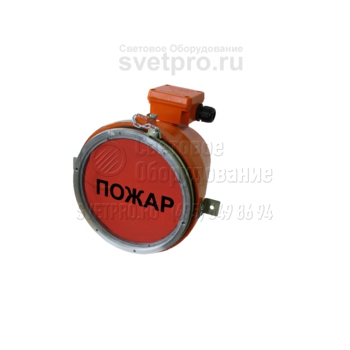

ФСП03-АО-03 Взрывозащищенное аварийное табло
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q3 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ФСП03-АО-03 |
Мощность: | 26 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Световые табло ФСП03 АО-03 являются элементом системы аварийного оповещения персонала промышленных предприятий в зонах 1 и 2, выделяемых из-за вероятности образования взрывоопасной среды. Изделия целесообразны для газовой, нефтяной, химической, деревообрабатывающей, текстильной, лакокрасочной отрасли производства.
Универсальная скоба подвеса позволяет устанавливать изделие на металлической трубе или монтажном профиле. Вид взрывозащиты вводной коробки – «s». Она обеспечивает тупиковое и транзитное (необходимо дополнить вторым кабельным вводом) подключение.
Табло эксплуатируется с КЛЛ (26 Вт). В состав изделия входит ЭПРА. При кратковременном отключении электроэнергии используется АКБ, которой оснащено изделие. Диапазон рабочей температуры предопределен КЛЛ, корректная работа которой допускает перепады от -20°С до +40°С.
Для эксплуатации светового табло в осложненной среде: пыль, атмосферные осадки или наличие влаги в помещениях обеспечена (применено резиновое уплотнительное кольцо) степень конструктивной защиты – IP65. Взрывонепроницаемость конструктивной оболочки создана резьбовым лабиринтом. Он объединяет литой корпус с металлическим кольцом, в которое установлено боросиликатное стекло.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки. В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

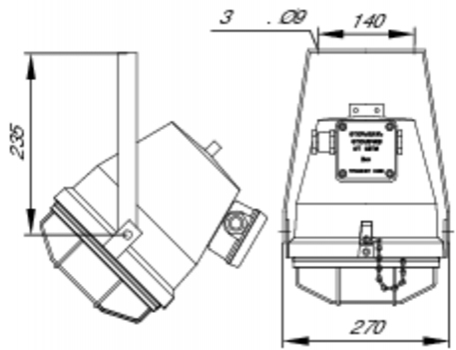

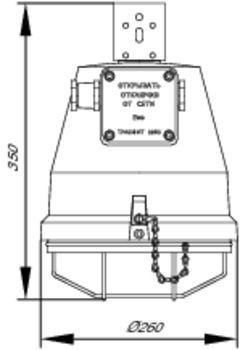

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
035030 | ФСП03-АО-02 | КЛЛ-26 GX24q-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 9 |
