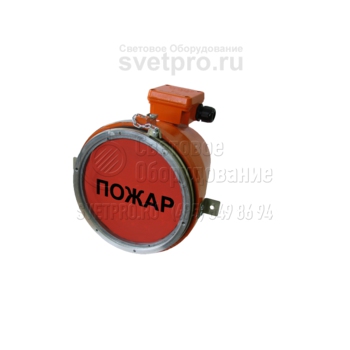

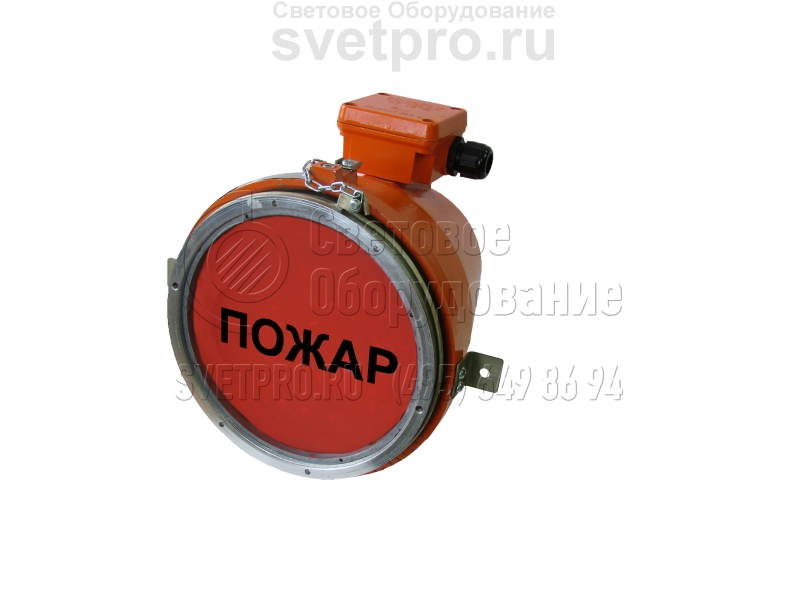

ФСП43М-15 (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G10 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ФСП43М-15 |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Табло ФСП43М-15 выполняют предупредительную или указательную функцию, способствуя безопасности персонала химических, лакокрасочных, текстильных, деревообрабатывающих производств, объектов по переработке нефти и газообразного топлива. Первый уровень взрывозащиты позволяет эксплуатировать изделия в зонах 1 и 2, выделяемых из-за вероятности образования взрывоопасной среды.
Модель предназначена для установки встраиванием. Ввод питающего кабеля и его подключение выполняется во вводной коробке. В базовой версии предусмотрен один ввод для тупикового монтажа, доступна реализация транзитного подключения.
Своевременность зажигания КЛЛ мощностью 18 Вт соблюдается при отрицательной температуре ≥ -20°С, верхний допустимый предел: +40°С. Коэффициент мощности ≥0,85. Информативная специфика изделия: текст, цвет шрифта, фон устанавливаются при заказе.
Взрывонепроницаемость конструктивной оболочки ФСП43М-15 (Табло) соблюдается благодаря резьбовому лабиринту, который объединяет корпус с металлическим кольцом. Кольцо – опорная часть неразборного светопропускающего узла. Боросиликатное стекло установлено с соблюдением герметичности. Защиту от попадания внутрь отсека пыли и воды (IP65) выполняет и резиновое уплотнительное кольцо.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

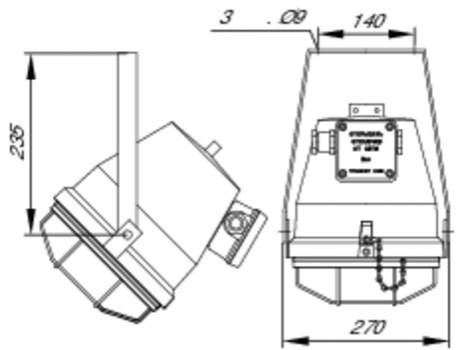

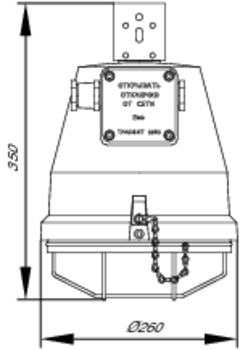

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Количество ламп |
---|---|---|---|---|---|---|---|
035020 | ФСП43М-15 1х18 (2G10) | КЛЛ-18 2G10 | 1ExdsIICT5 | -20°С…+40°С | нет | 11 | 1 |
