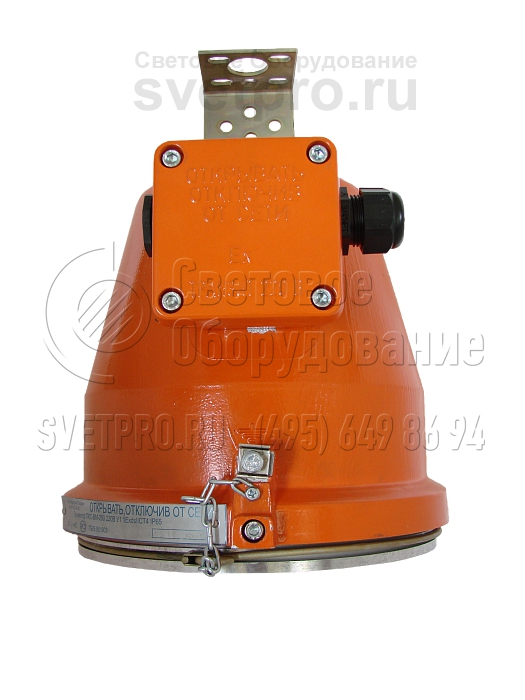

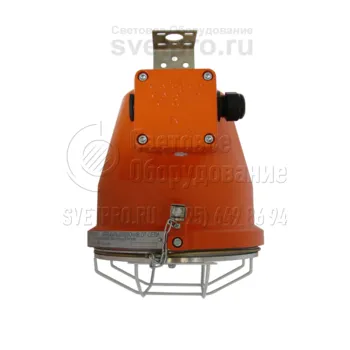

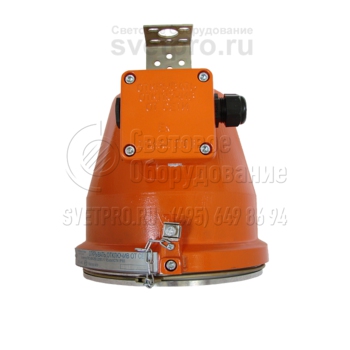

ГСП43М-14 Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ГСП43М-14 |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель ГСП43М-14 применяется на промышленных предприятиях, где взрывоопасная среда может образоваться в стандартном технологическом или аварийном режиме (зоны 1 и 2). Сфера распространения изделия: деревообрабатывающие, текстильные, лакокрасочные, химические, нефтеперерабатывающие, газовые производства.
Крепления входят в комплектацию изделия. Монтаж тупиковый (один кабельный ввод), выполняемый во вводной коробке с видом взрывозащиты «s», при заказе дополнительного ввода может быть заменен на сквозную проводку кабеля.
Изделие работает в сети 220 В, работу ламп ДРИ (70 Вт) поддерживает ЭмПРА или ЭПРА. Диапазон рабочей температуры для версий с электронным ПРА отличается на 5 градусов в области отрицательного предела: -40 (-45)°С – +40°С. Слепящее действие ограничивает отражатель (защитный угол 15°).
Взрывозащиту обеспечивает взрывонепроницаемость оболочки. Обе конструктивные части: корпус и кольцо объединены резьбовым лабиринтом. Их устойчивость к агрессивной среде – итог применения алюминиевого сплава. Боросиликатный светопропускающий элемент неразъемно и герметично встроен в металлическую основу. Степень герметичности – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |

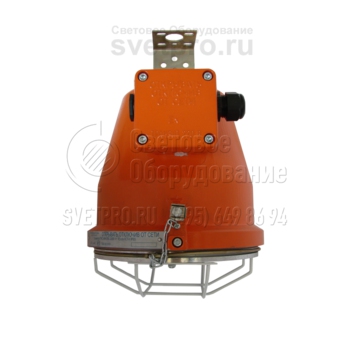

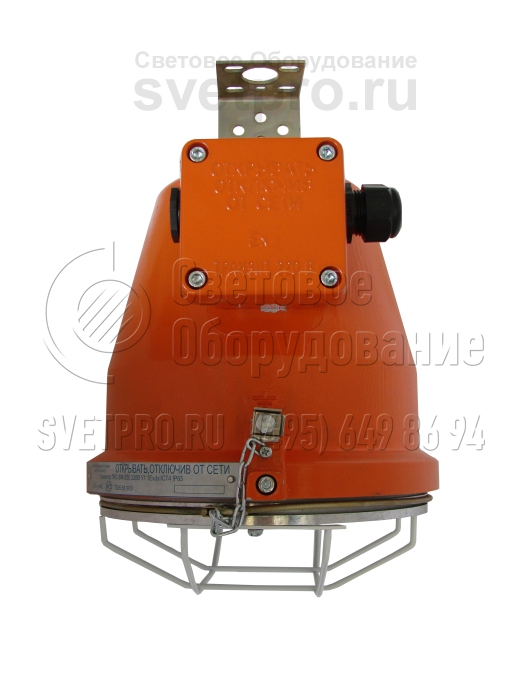

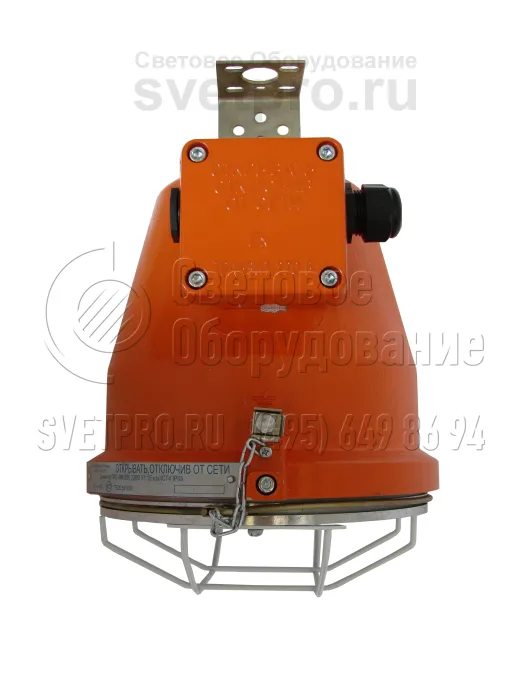

Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |

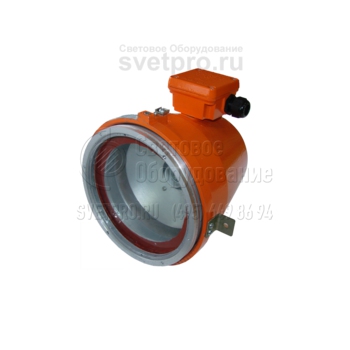

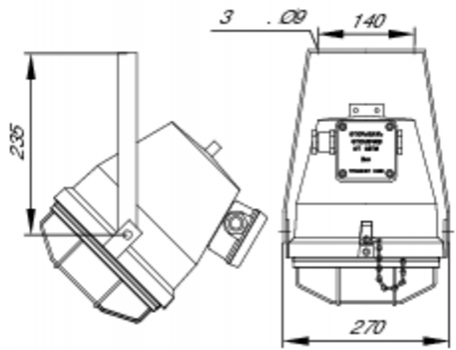

Варианты установки и крепежа

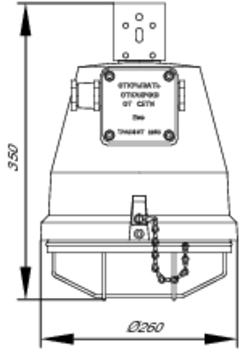

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
034009 | ГСП43М -14-70 (Е27) | ДРИ-70 Е27 | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
034011 | ГСП43М -14-70 (Е27) ЭПРА | ДРИ-70 Е27 | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
