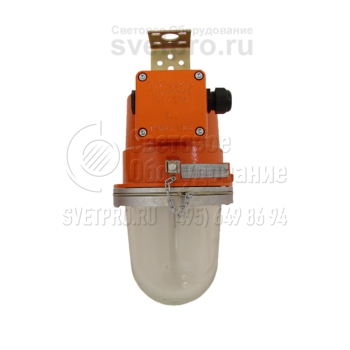

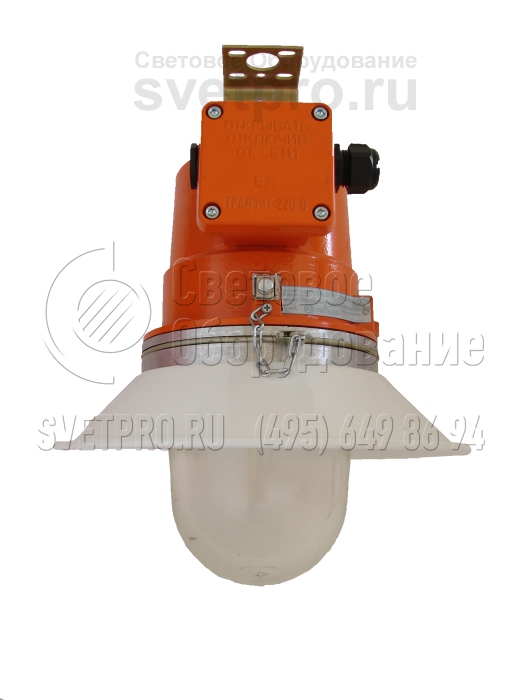

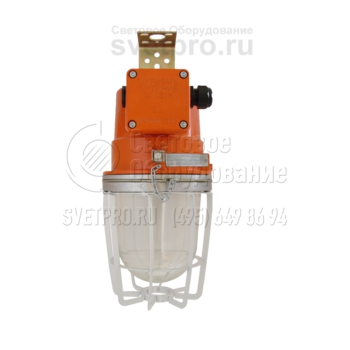

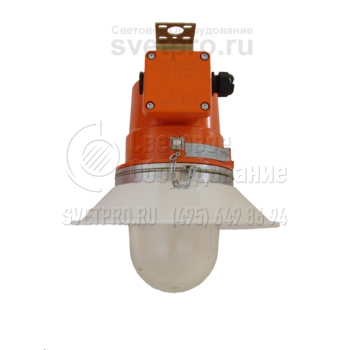

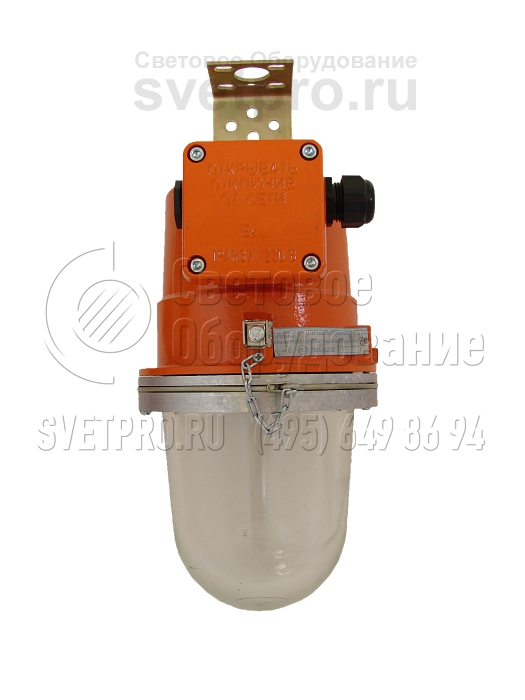

ГСП47-70 Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, G12 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГСП47-70 |
Мощность: | 35-70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГСП47-70 применяются на объектах, для которых значима корректная цветопередача, а технологический процесс в нормальном или аварийном режиме функционирования может привести к образованию взрывоопасной среды. Взрывонепроницаемая оболочка (ds) дает основания к установке в 1-й и 2-й зоне химических, нефтеперерабатывающих, деревообрабатывающих, лакокрасочных, текстильных предприятий.

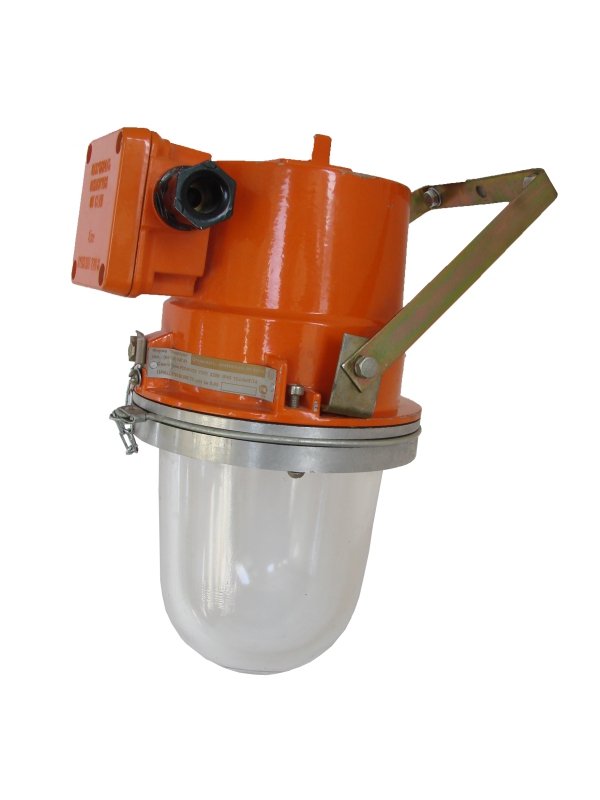

Изделия, предназначенные для подвесной установки, в базовой комплектации оснащены универсальной скобой подвеса. Доступность транзитного подключения посредством вводной коробки осуществима при дооснащении изделия дополнительным вводом.
Эксплуатируемое с металлогалогенной лампой (35 и 70 Вт) изделие комплектуется ЭмПРА или ЭПРА. Тип патрона в модификациях: G12 или Е27. Версия с ДРИ-70 (Е27) с электромагнитным ПРА имеет расширенный диапазон рабочей температуры: -60°С – +40°С. Применение внешнего отражателя формирует защитный угол 15°.
Боросиликатный светопропускающий колпак неразъемно и герметично объединен с металлическим опорным кольцом. Взрывонепроницаемость оболочки обеспечена резьбовым лабиринтом, примененным при объединении конструктивных частей. Герметичность степени IP65 соблюдена наличием резинового уплотнения.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

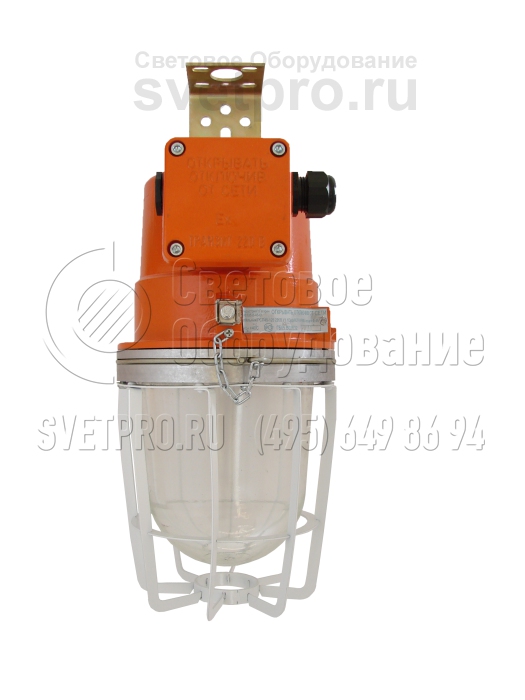

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

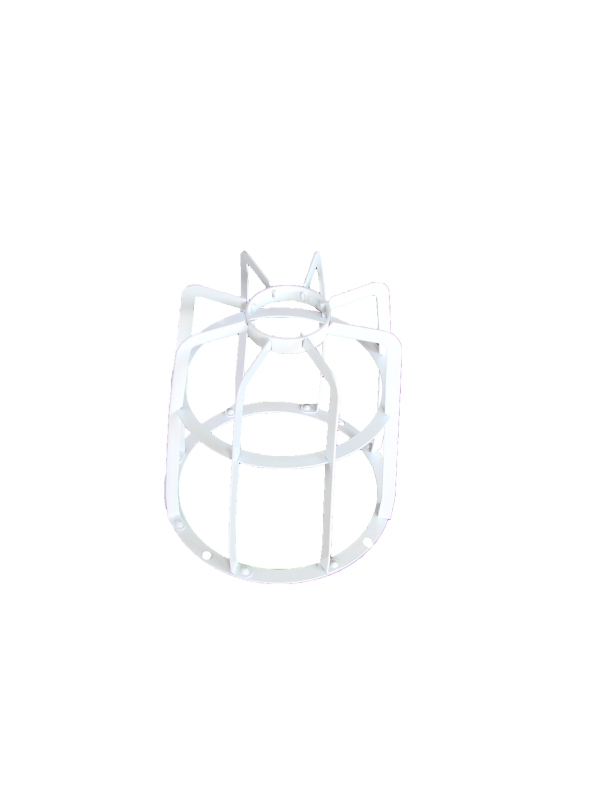

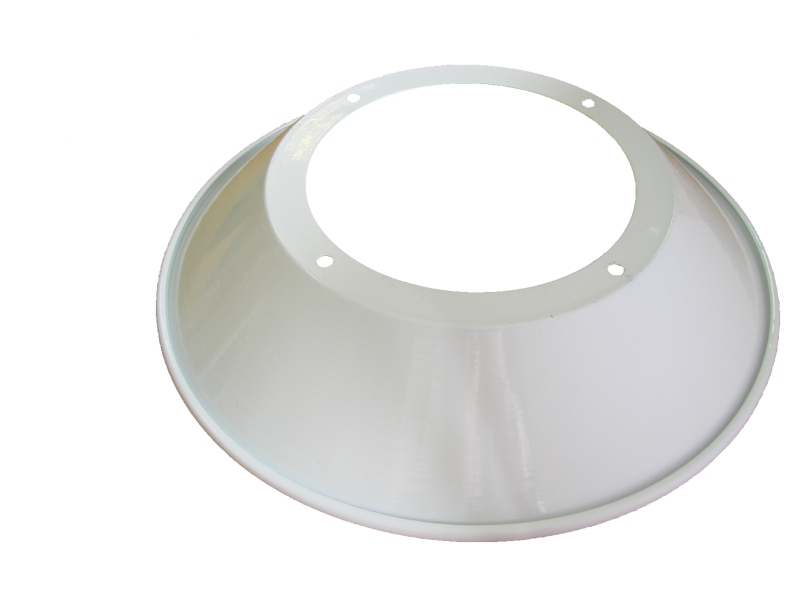

Дополнительная комплектация

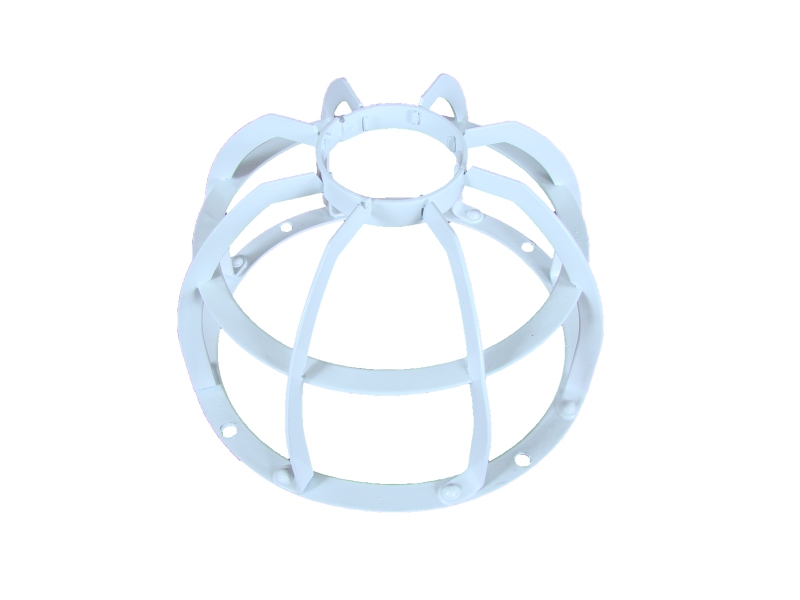

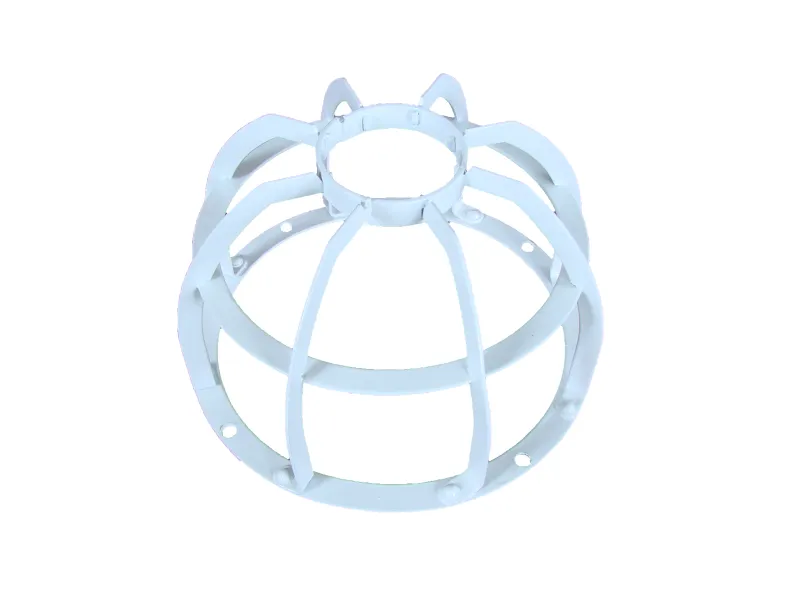

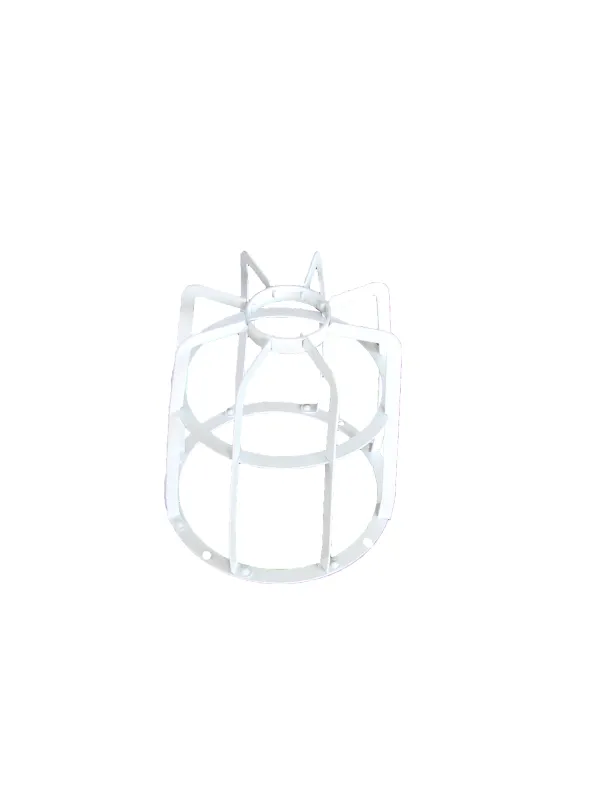

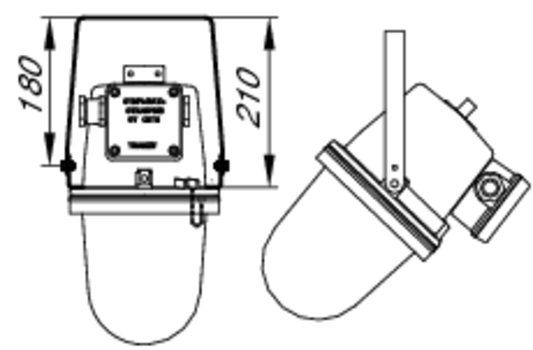

Варианты установки и крепежа

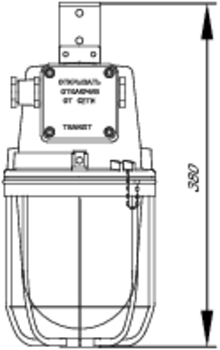

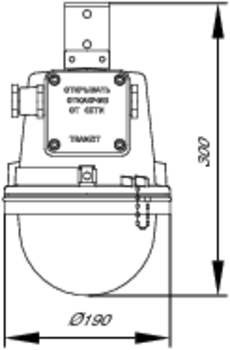

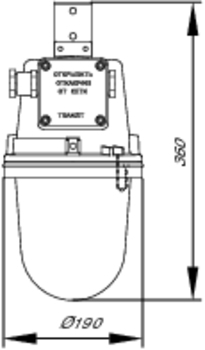

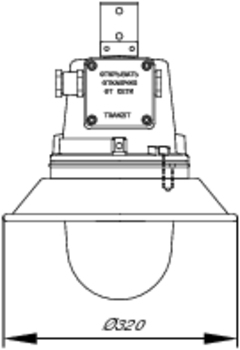

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
- | ГСП47-35 | ДРИ-35 G12 | 1ExdsIICT6 | -45°С…+40°С | нет | 8 |
24001 | ГСП47-70 | ДРИ-70 Е27 | 1ExdsIICT6 | -45°С…+40°С | нет | 8 |
24003 | ГСП47-70 УХЛ1 | ДРИ-70 Е27 | 1ExdsIICT6 | -60°С…+40°С | нет | 8 |
24005 | ГСП47-70 Э | ДРИ-70 Е27 | 1ExdsIICT6 | -45°С…+40°С | есть | 8 |
24011 | ГСП47-01-35 Э | ДРИ-35 G12 | 1ExdsIICT6 | -45°С…+40°С | есть | 8 |
