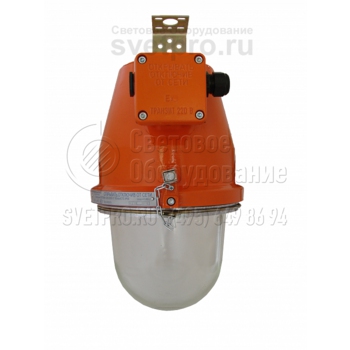

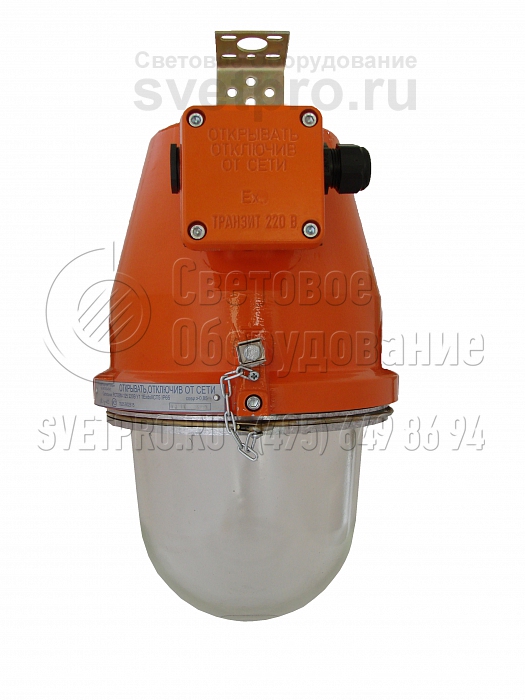

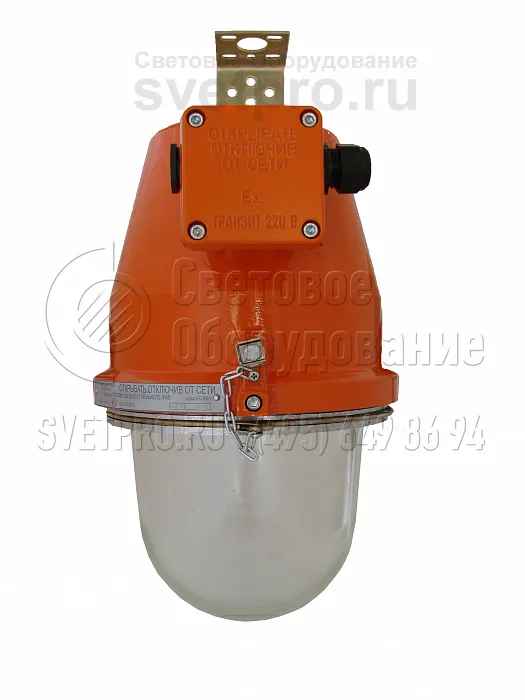

ГСП60 Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГСП60 |
Мощность: | 100-250 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники ГСП60 применяются в помещениях и окрестности наружных установок, в случае вероятности образования взрывоопасной среды при обычном или аварийном режиме работы предприятий газовой, деревообрабатывающей, нефтеперерабатывающей, химической, текстильной, лакокрасочной отрасли.
Крепления для подвесной установки на монтажный профиль, трубу, крюк входят в базовую и дополнительную комплектацию. Транзитное подключение доступно при дополнении вводной коробки вторым кабельным вводом. Базовый вариант – тупиковое подключение.
Металлогалогенные лампы 100 и 150 Вт устанавливаются в модификации с патроном Е27, 250 Вт – в изделия с Е40. ЭПРА входит в состав светильника с ДРИ 100, остальные версии – с ЭмПРА. Питающая сеть – 220 В. Изменение температуры на освещаемом участке не должно выходить за рамки: -60 (-45)°С – +40°С. Защитный угол 15° формируется при установке внешнего отражателя.
Взрывонепроницаемая оболочка образована при объединении резьбовым лабиринтом корпуса и металлического кольца, в которое неразъемно помещен светопропускающий колпак. Материал металлических частей – сплав алюминия, колпак – боросиликатное стекло. Резиновое кольцо в области прилегания – способ обеспечения герметичности IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

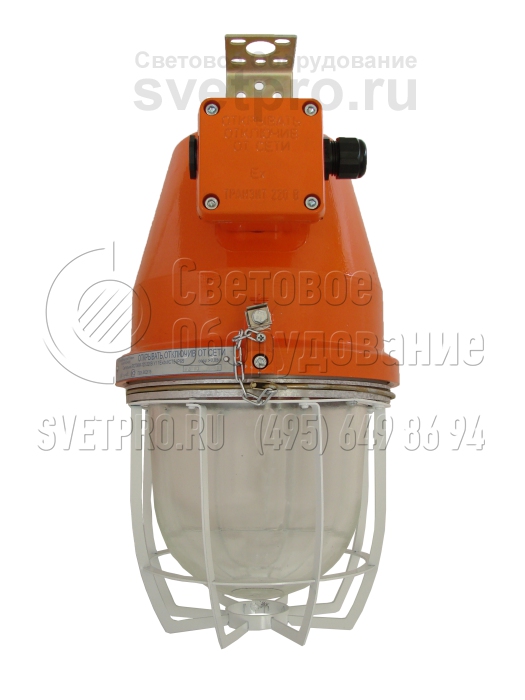

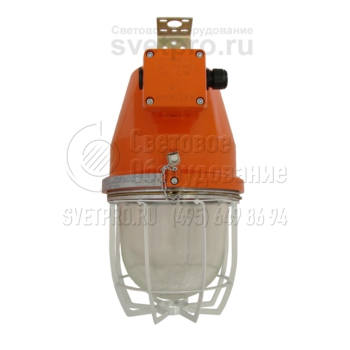

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |

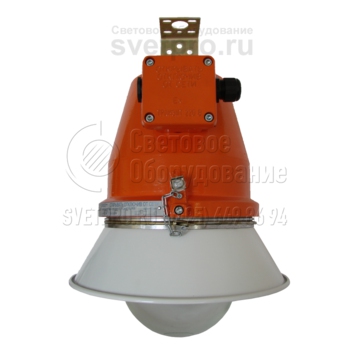

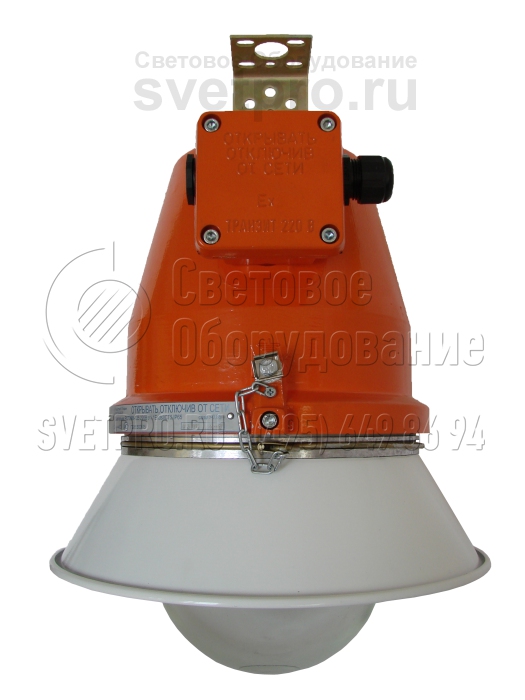

Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

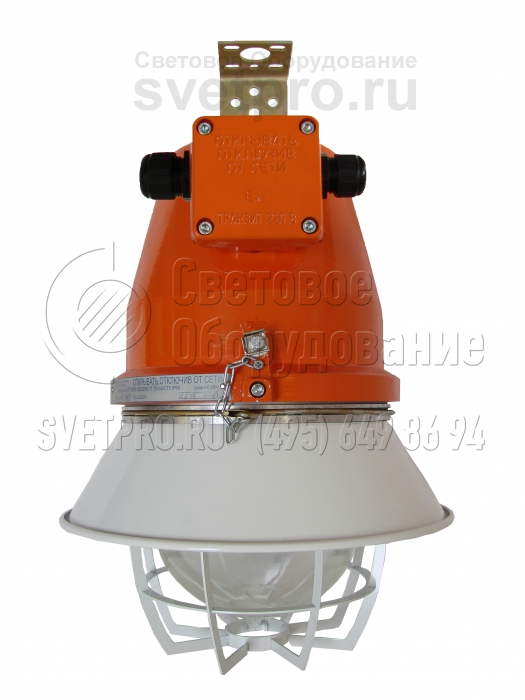

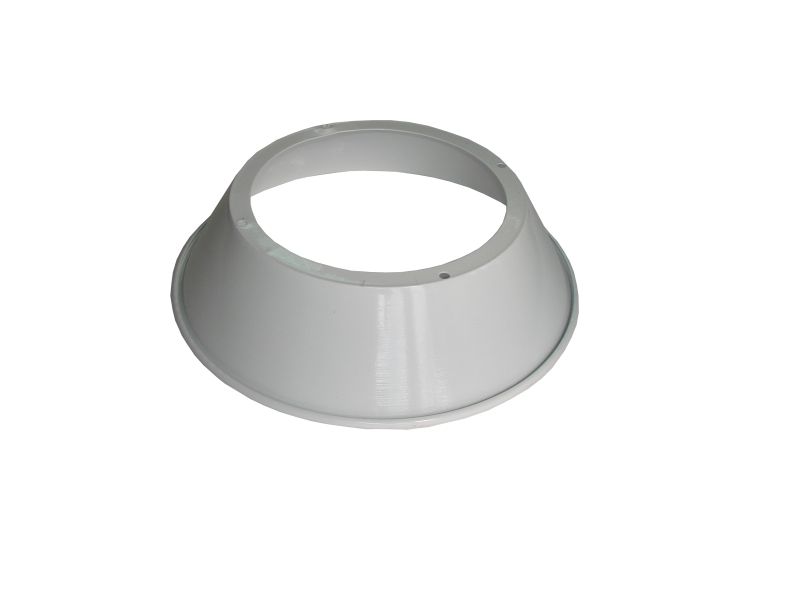

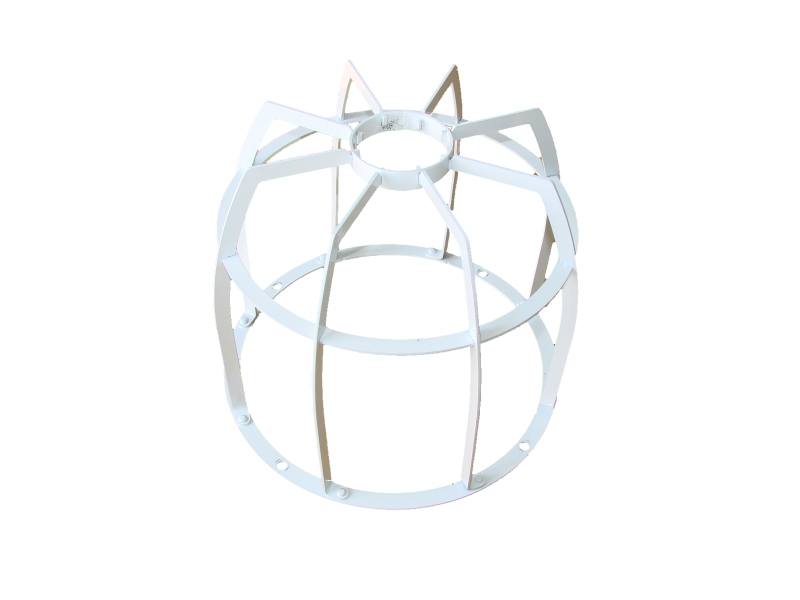

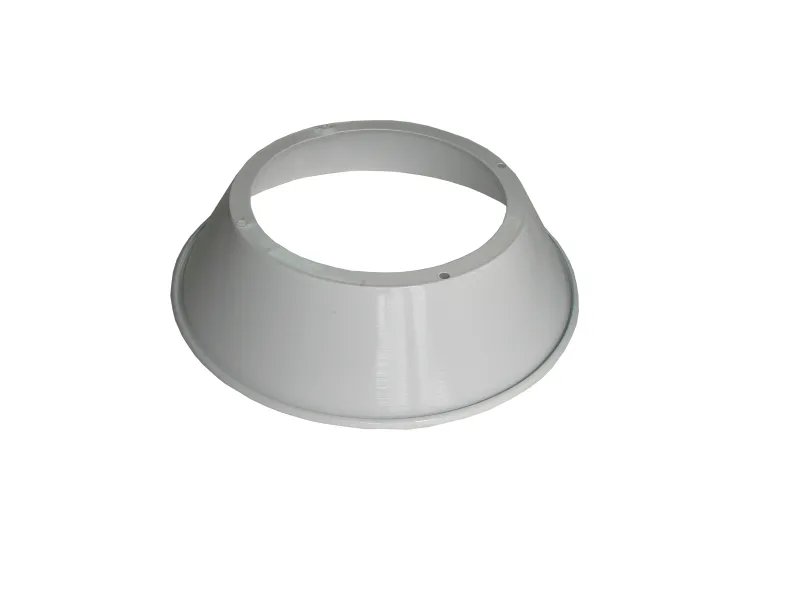

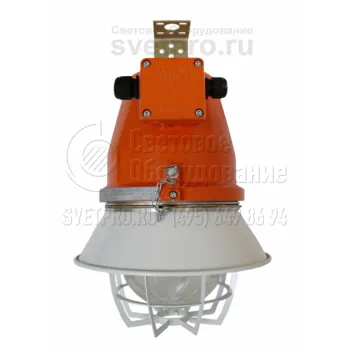

Дополнительная комплектация

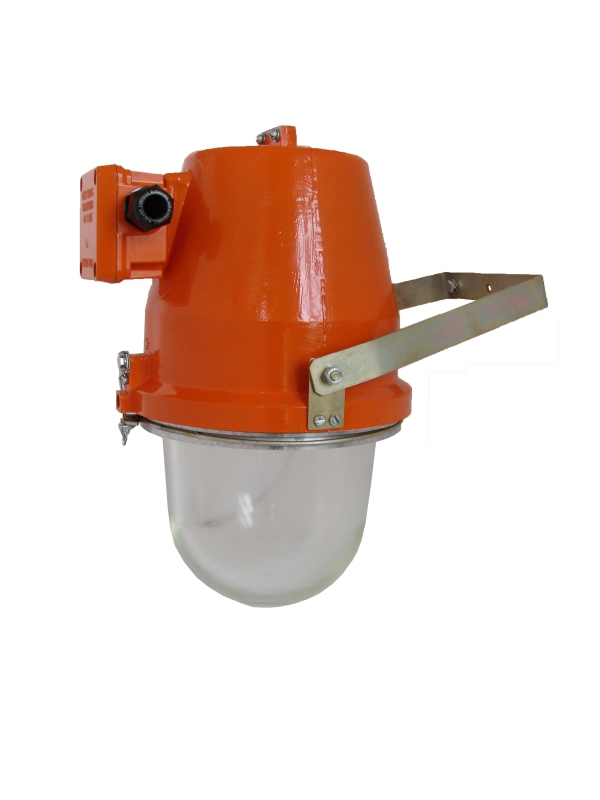

Варианты установки и крепежа

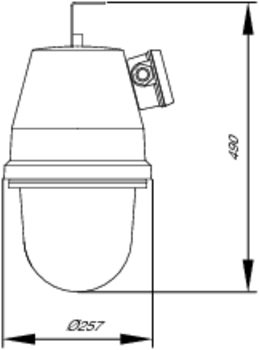

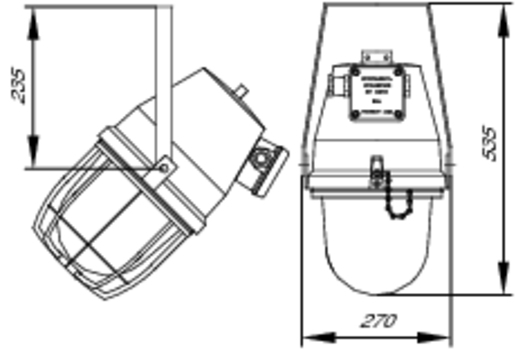

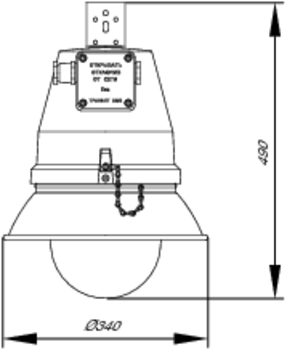

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
14001 | ГСП60-150 | ДРИ-150, Е27 | 1ExdsIICT4 | -45°С…+40°С | нет | 15 |
14002 | ГСП60-100 | ДРИ-100, Е27 | 1ExdsIICT5 | -45°С…+40°С | нет | 15 |
14005 | ГСП60-250 | ДРИ-250, Е40 | 1ExdsIICT4 | -45°С…+40°С | нет | 15 |
14007 | ГСП60-150 УХЛ1 | ДРИ-150, Е27 | 1ExdsIICT4 | -60°С…+40°С | нет | 15 |
14008 | ГСП60-100 УХЛ1 | ДРИ-100, Е27 | 1ExdsIICT5 | -60°С…+40°С | нет | 15 |
14011 | ГСП60-250 УХЛ1 | ДРИ-250, Е40 | 1ExdsIICT4 | -60°С…+40°С | нет | 15 |
14013 | ГСП60-100 Э | ДРИ-100, Е27 | 1ExdsIICT5 | -45°С…+40°С | есть | 15 |
