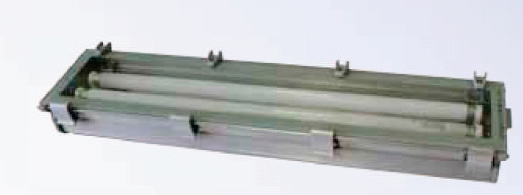

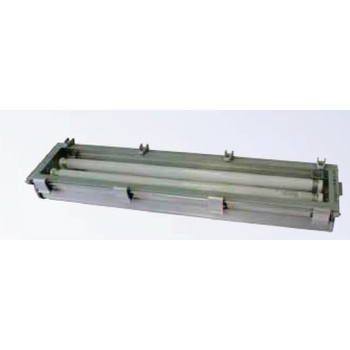

Катион Ex АО Светильник аварийного освещения/Светильник-ТАБЛО аварийный

Главная > Бренды > Гагаринский СТЗ > Катион Ex АО Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Люминесцентная лампа Т8, Люминесцентная лампа Т5
Цоколь: G13, G5
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: КАТИОН Ех АО
Мощность: 14-54 Вт

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель Катион Ex АО эксплуатируется в выделяемых на территориях предприятий зонах 2-го класса, на которых вероятно образование взрывоопасной среды. Такие зоны имеют место на объектах нефте- и газопереработки, химических, текстильных, лакокрасочных, деревообрабатывающих производствах.

Осветительный прибор устанавливается на трубу, стену, подвешивается на крюки с использованием универсальной или настенной скобы и узлов крепления. Осуществим тупиковый и транзитный монтаж.

Зарядку АКБ, отработавшей один или три часа, обеспечивает преобразователь сетевого напряжения. Использование модели – постоянное. Температура воздуха (от -20°С до +40°С), необходимая для корректной работы, продиктована источником света – люминесцентной лампой Т5 или Т8. Количество ламп в модификациях: 1, 2, 3, мощность: 14–54 Вт. Работу Т8 в модельном ряду поддерживает ЭмПРА и ЭПРА, Т5 – ЭПРА.

Ограниченный доступ газов, как способ взрывозащиты, обеспечивается конструктивным исполнением изделия. Корпус образован алюминиевым профилем и пластиковыми торцевыми элементами, неразъемно и герметично присоединенными к основе. Плотное прилегание стекла (IP65) обеспечено пластиковыми держателями.

Описание конструкции

Оболочка светильника состоит из светопропускающего элемента — плоского стекла соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля закрытого с двух сторон пластиковыми боковинами закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.

Общие технические характеристики

Коэффициент мощности 0,85
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 7,2
Срок службы 10 лет

Пример записи для заказа - 137041 Светильник КАТИОН Ex Т5-2х14 АО-3

Пример записи для заказа - 137091 Светильник КАТИОН Ex Т5-1х14 АО-3 ТАБЛО

Cветильник поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа.

Таблица кодов заказа светильников

Светильники аварийного освещения

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КАТИОН Ex Т5-2х14 АО-3 2х14 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х21 АО-3 2х21 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х24 АО-3 2х24 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х28 АО-3 2х28 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х39 АО-3 2х39 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х54 АО-3 2х54 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х14 АО-3 3х14 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х21 АО-3 3х21 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х24 АО-3 3х24 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х28 АО-3 3х28 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х39 АО-3 3х39 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х54 АО-3 3х54 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-1х18 АО-3 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-1х18 АО-3 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-1х18 Э АО-3 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-1х18 Э АО-3 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-1х36 АО-3 36 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-1х36 Э АО-3 36 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-2х18 АО-3 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-2х18 АО-3 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-2х18 Э АО-3 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-2х18 Э АО-3 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-2х36 АО-3 2х36 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-2х36 Э АО-3 2х36 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть

Светильники-ТАБЛО аварийные

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КАТИОН Ex Т5-1х14 АО-3 ТАБЛО 14 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-1х24 АО-3 ТАБЛО 24 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х14 АО-3 ТАБЛО 2х14 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-2х24 АО-3 ТАБЛО 2х24 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х14 АО-3 ТАБЛО 3х14 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т5-3х24 АО-3 ТАБЛО 3х24 Вт G5 Люминесцентная лампа Т5 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-1х18 АО-1 ТАБЛО 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-1х18 АО-3 ТАБЛО 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-1х18 Э АО-1 ТАБЛО 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-1х18 Э АО-3 ТАБЛО 18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-2х18 АО-1 ТАБЛО 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-2х18 АО-3 ТАБЛО 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Нет
КАТИОН Ex Т8-2х18 Э АО-1 ТАБЛО 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
КАТИОН Ex Т8-2х18 Э АО-3 ТАБЛО 2х18 Вт G13 Люминесцентная лампа Т8 Ex nR IIC T6 Gc от -20°С до +40°С Есть
