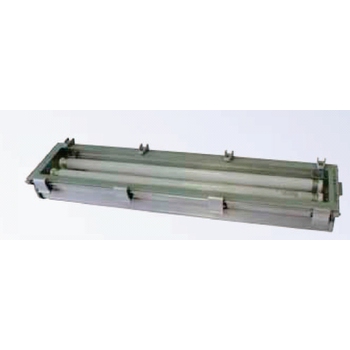

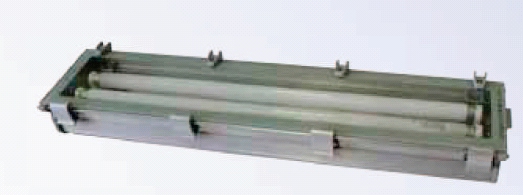

КАТИОН Ех (Т8) Взрывозащищённый светильник с люминесцентной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КАТИОН Ех (Т8) |
Мощность: | 18-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники Катион Ex (Т8) устанавливают в зонах 2 промышленных предприятий, где взрывоопасная среда в помещениях и вблизи наружных установок может стать результатом аварийной ситуации. Такое стечение обстоятельств вероятно на предприятиях газовой, химической, деревообрабатывающей, текстильной, нефтяной, лакокрасочной деятельности.
Универсальные скобы подвеса базовой комплектации можно заменить (по заявке) на скобы для крепления на стене или комплект креплений к потолку. Дополнив изделие кабельным вводом, можно реализовать не тупиковое, а транзитное подключение.
Двухламповые версии модели оснащаются трубчатыми лампами Т8 мощностью 18 и 26 Вт. Доступен выбор изделий, комплектуемых ЭПРА (cos ϕ≥0.85). Для этих модификаций характерно улучшение качественных характеристик света и увеличение срока эксплуатации. Температура в помещениях или наружно не должна быть ниже -20°С, приемлемость ее повышения достигает +40°С.
Повышенную надежность против взрыва обеспечивает ограниченный пропуск газов. Он является следствием герметичности конструктивной формы IP65, способа изготовления и объединения частей. Пластиковые боковины к алюминиевой части корпуса прижаты винтами и герметиком. Плоское ударопрочное стекло фиксируют пластиковые держатели.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — плоского стекла соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля закрытого с двух сторон пластиковыми боковинами закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.
Монтаж
Накладной, подвесной, консольный
Комплект поставки

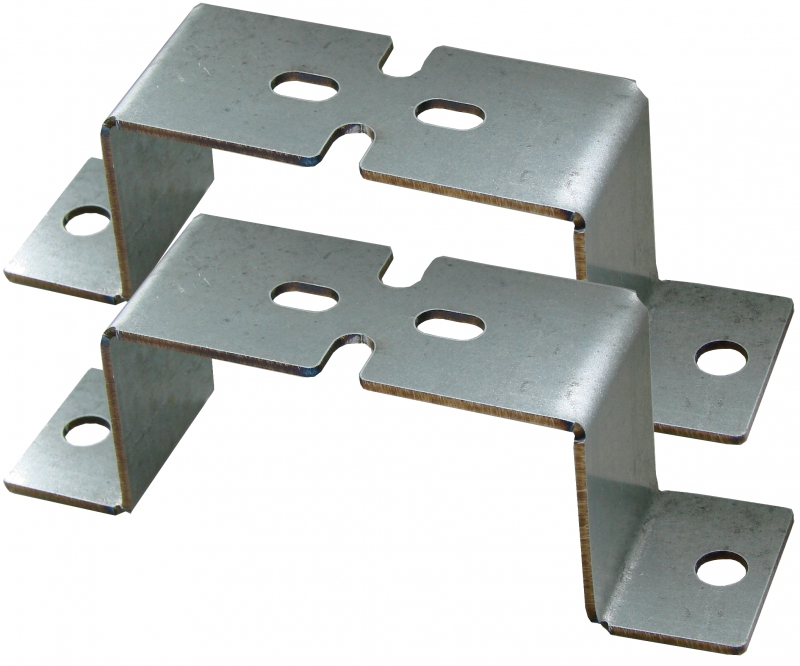

Cветильник поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа
Общие технические характеристики
Коэффициент мощности, не менее | 0,85 |
Маркировка взрывозащиты | 2Ех nR IIC T6 Gc |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | -20°C – +40°C |
Монтаж | Транзитный или тупиковый круглым кабелем от Ø 9 до 16 мм, сечением жил не более 2,5 мм2 |
Срок службы | 10 лет |
Пример записи для заказа — «136012 Светильник Катион Ех-2х58 Э».
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

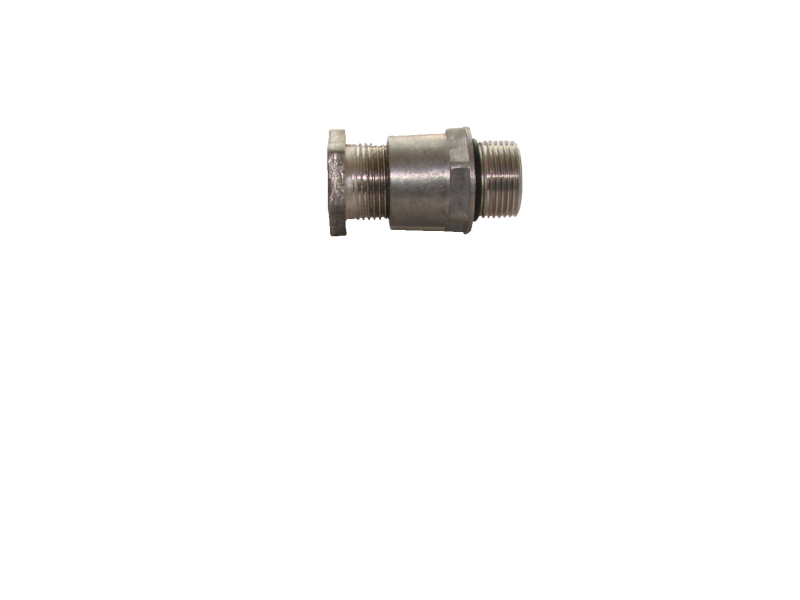

Кабельный ввод «е УХЛ1»* | 910002 | |
Кабельный ввод «d» | 910003 | |

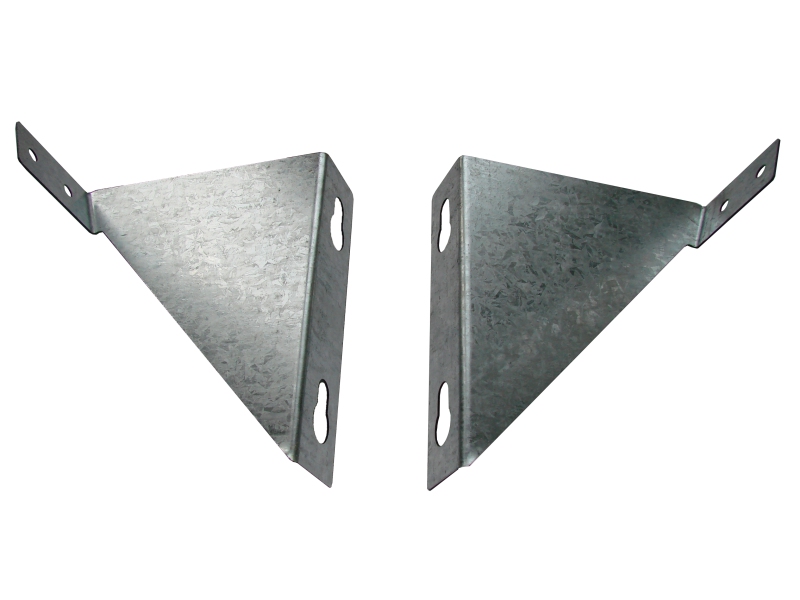

Скобы крепления к стене. | 981201 | |
Комплект креплений к потолку | 981203 |

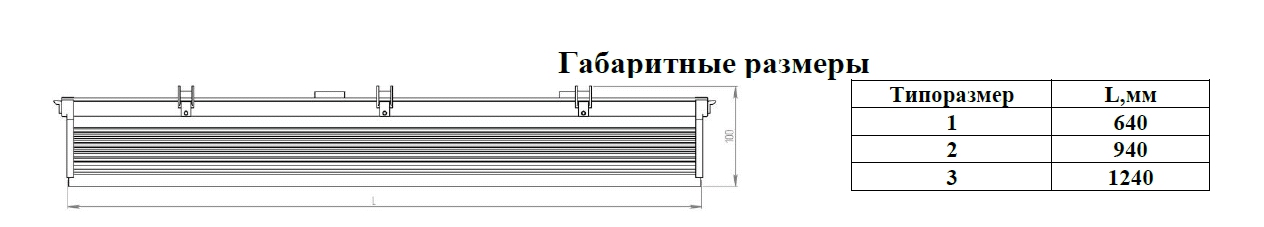

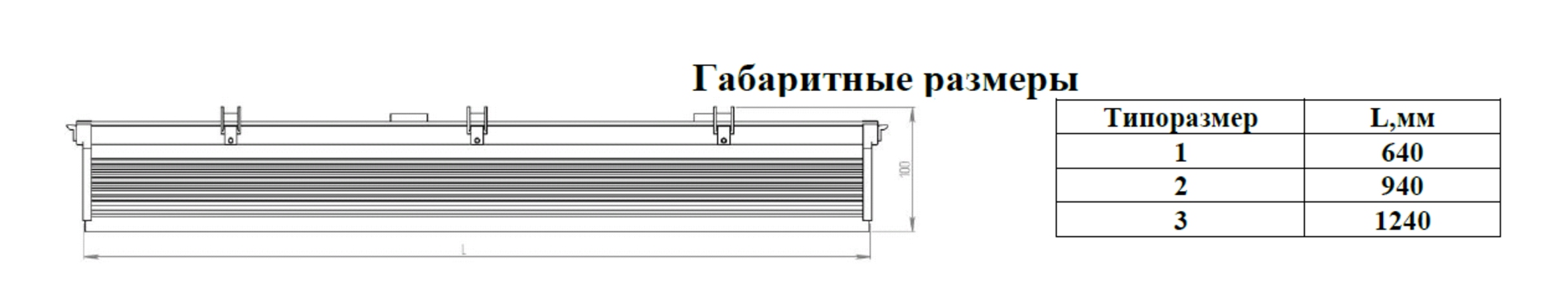

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | IP |
---|---|---|---|---|
356003 | Катион Ех Т8-2х18 | G13 | 2ЕхnRIICT6 Gc Х | 65 |
356004 | Катион Ех Т8-2х18 Э (ЭПРА) | G13 | 2ЕхnRIICT6 Gc Х | 65 |
356007 | Катион Ех Т8-2х36 | G13 | 2ЕхnRIICT6 Gc Х | 65 |
356008 | Катион Ех Т8-2х36 Э (ЭПРА) | G13 | 2ЕхnRIICT6 Gc Х | 65 |
