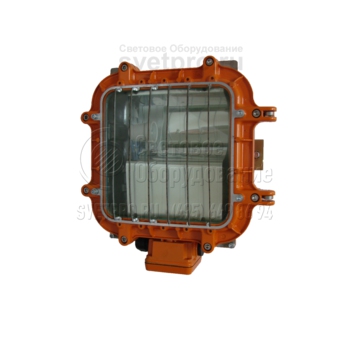

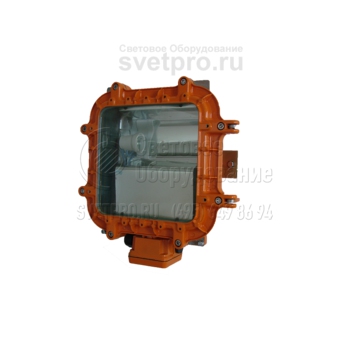

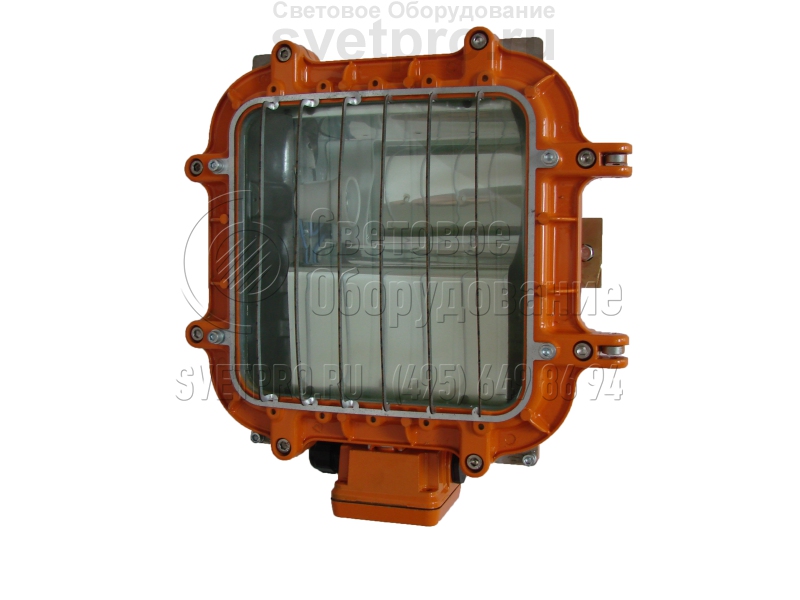

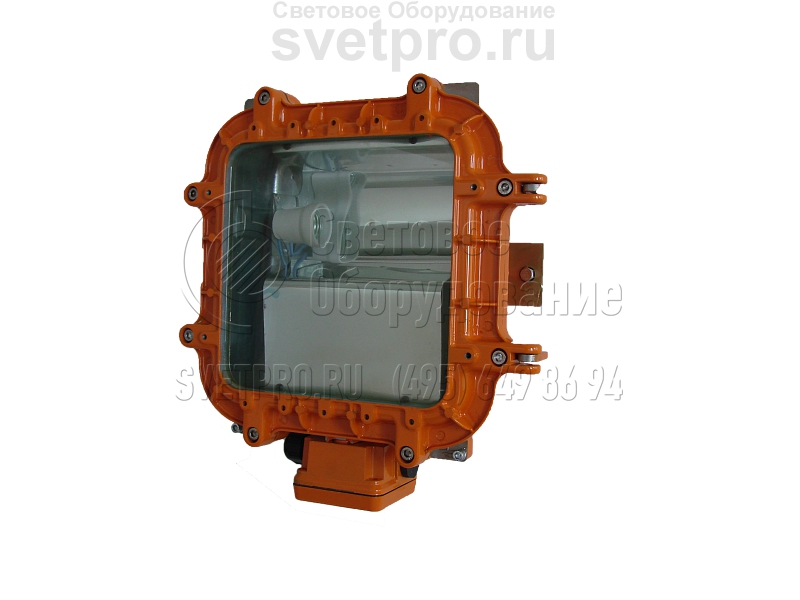

КВАДРО Г Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | КВАДРО Г |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Квадро Г эксплуатируются в зонах 1 и 2, выделяемых на территориях газовых, химических, нефтеперерабатывающих, деревообрабатывающих, текстильных, лакокрасочных предприятий. На данных участках, в связи со спецификой процессов, в нормальном режиме работы или при аварии может образоваться взрывоопасная среда.
В базовом варианте поставки модель устанавливается на потолок или стену. Тупиковое подключение выполняется во вводной коробке с видом взрывозащиты «s». Транзитное подключение потребует дополнительной комплектации в виде 2-го ввода. Доступно встраивание или занятие регулируемого положения на поворотном подвесе, дооснащение защитной решеткой.
Светильник эксплуатируется в сети 220 В с лампой ДРИ-70 (резьбовой цоколь Е27). Изделие имеет две модификации: для работы в температурном диапазоне ±40°С и с расширенным в сторону отрицательных температур диапазоном -60°С – +40°С.
Конструктивную форму образует корпус и обечайка с многослойным стеклом (неразборный герметичный узел). Части объединены винтами для соблюдения взрывонепроницаемости оболочки. Резиновая прокладка повышает герметизацию оптического отсека до IP65. Алюминиевый сплав, из которого изготовлены металлические части, устойчив к коррозии.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |
Решётка «КВАДРО» | 941001 | |

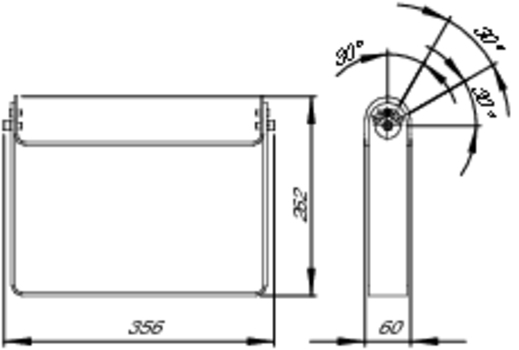

Поворотный подвес «КВАДРО» | 951001 | |

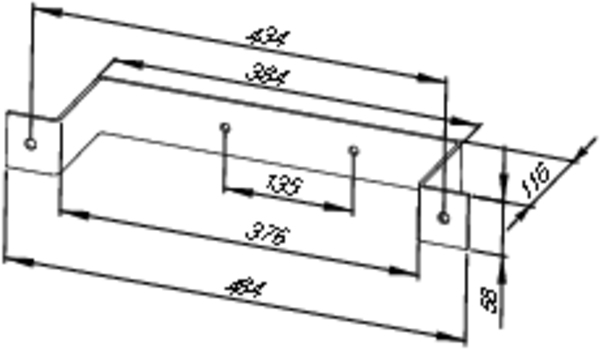

Скоба для внутреннего монтажа «КВАДРО» | 961001 |

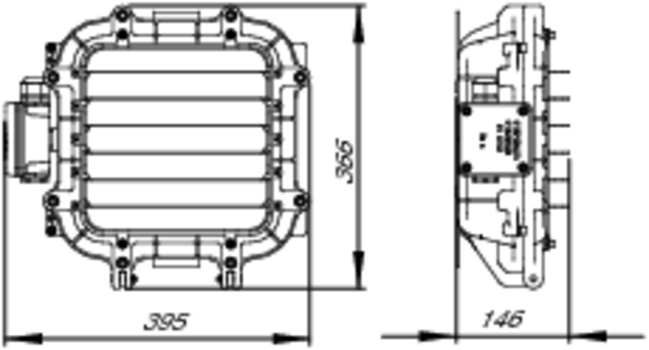

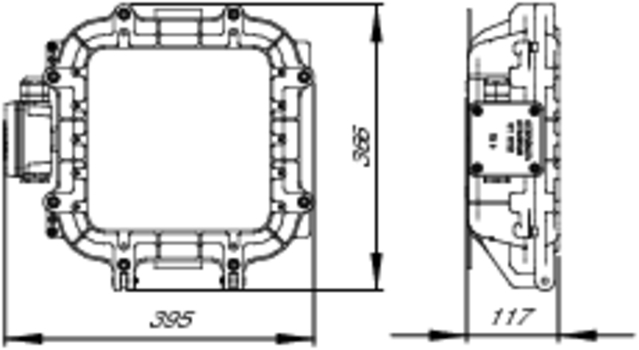

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|---|
104001 | КВАДРО-Г-70 | ДРИ-70, Е27 | Е27 | 1ExdsIIBT5 | -40°С…+40°С | 11 |
104002 | КВАДРО-Г-70 УХЛ1 | ДРИ-70, Е27 | Е27 | 1ExdsIIBT5 | -60°С…+40°С | 11 |
