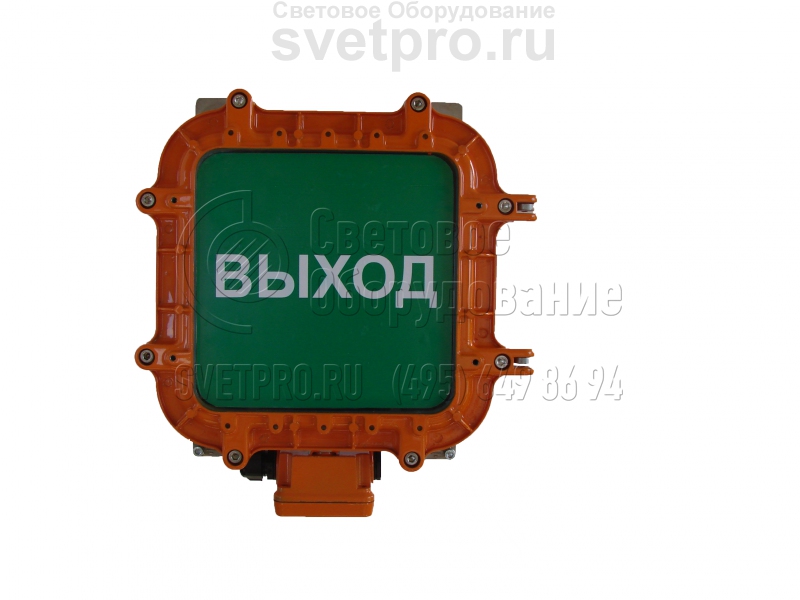

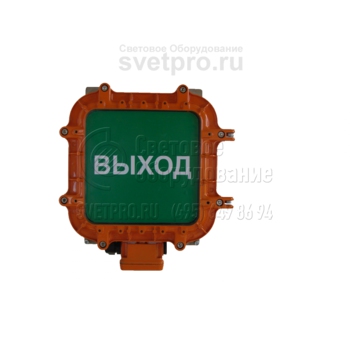

КВАДРО Д-18 АО-3 (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Д-18 АО-3 |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Световое табло Квадро Д18 АО-3 применяется на промышленных объектах, отличаемых вероятностью образования взрывоопасной среды (зоны 1 и 2). Сфера применения включает предприятия по деревообработке, нефтепереработке, производству химической, лакокрасочной, текстильной продукции.
Установку изделий выполняют, используя планку, которой укомплектована базовая модель. Вид крепления может быть выбран из дополнительных аксессуаров по заказу, как и второй кабельный ввод, используемый для реализации транзитного монтажа. Вводная коробка закреплена на корпусе.
Преобразователь напряжения обеспечивает электропитание светодиодного модуля (18 Вт) и зарядку АКБ с емкостью, достаточной для трех часов автономного использования, cosϕ>0.85. В изделии используются LED с холодной (>5000 К) цветовой температурой, световая отдача – высокая, угол раскрытия светового потока – 110°. Рабочая температура входит в положительный диапазон: +10°С – +40°С.
Взрывонепроницаемость оболочки, состоящей из корпуса и обечайки с многослойным стеклом, соблюдается винтовым объединением частей. Резиновое уплотнение исключает влияние пыли и воды (капли, брызги, струи) на элементы, находящиеся в полости табло. Текст и цвет табло устанавливаются при заказе.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |

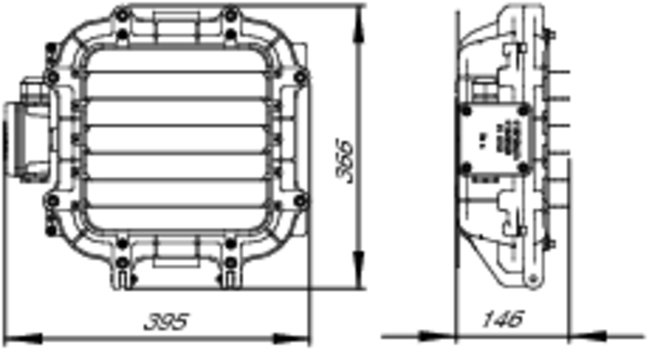

Решётка «КВАДРО» | 941001 | |

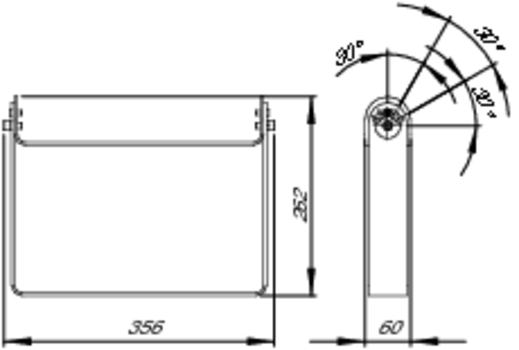

Поворотный подвес «КВАДРО» | 951001 | |

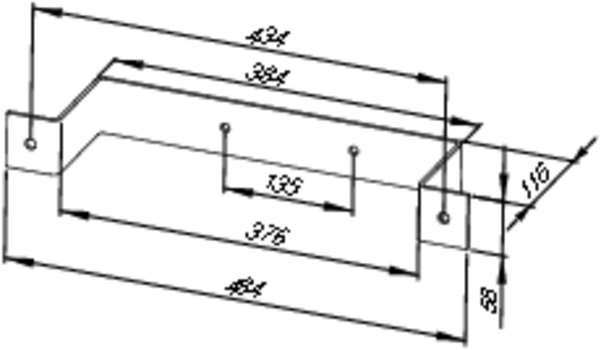

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

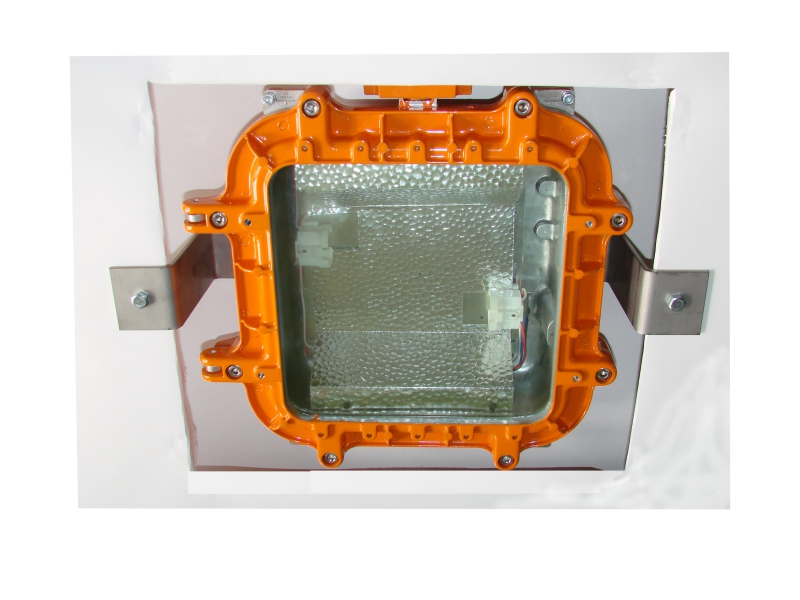

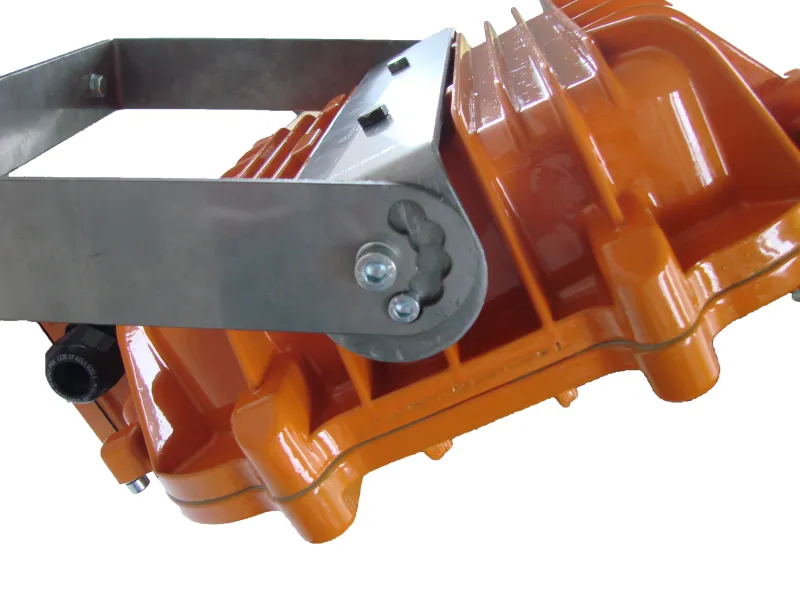

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

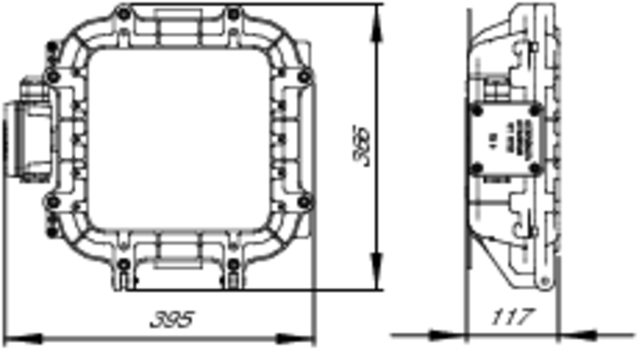

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|
109035 | КВАДРО Д-18 АО-3 Табло | LED-18 | 1ExdsIIBT6 | +10°С…+40°С | 9 | 3 |
