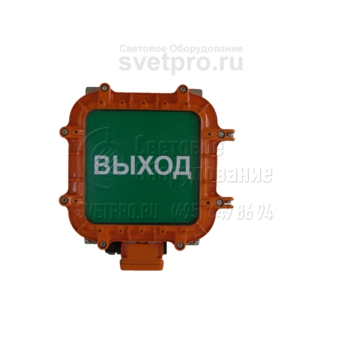

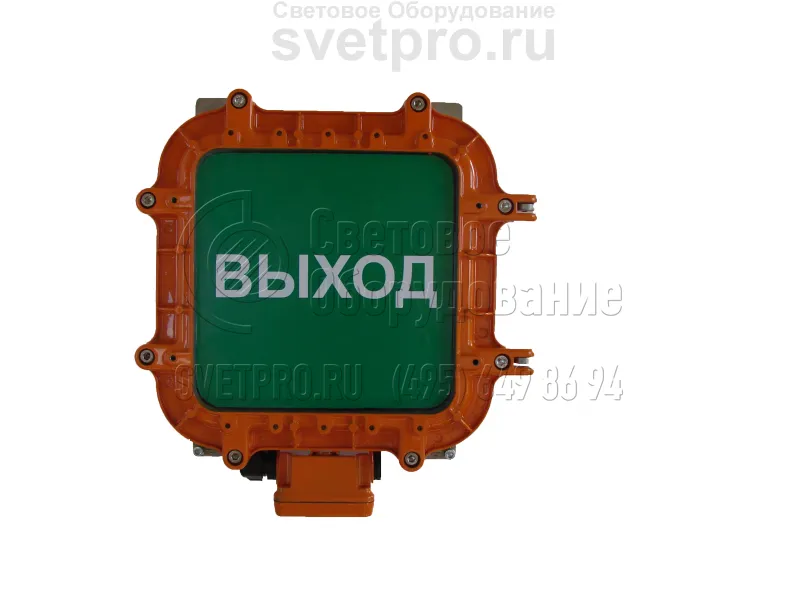

КВАДРО Ф АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | GX24q1, GX24q2, GX24q3, 2G7 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Ф АО |
Мощность: | 9-26 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Квадро Ф АО (табло) предназначены для информирования персонала промышленных предприятий о расположении выходов, эвакуационных путей и пожарных объектов. 1-й уровень взрывозащиты дает основания к применению в зонах 1 и 2, отличающихся вероятностью образования взрывоопасной среды.
В комплект поставки входит монтажная планка, упрощающая установку на стену или потолок. По заказу в состав изделия включается поворотная скоба для применения подвесного способа установки. Вводная коробка допускает тупиковый и транзитный монтаж.
Модификации изделия оснащены одной КЛЛ мощностью 9–26 Вт. В модельный ряд включена версия 2*9 Вт. Во всех изделиях предусмотрен ЭПРА и АКБ, поддерживающая горение лампы один или три часа. Своевременное зажигание ламп и полнота светообразования соблюдаются при температуре среды окружения: -20°С – +40°С.
Неразъемный узел: обечайка и многослойное стекло объединяются с литым корпусом винтами. Способ обеспечивает взрывонепроницаемость оболочки. В канавку корпуса уложена резиновая прокладка. Она повышает непроницаемость изделия для пыли, снега, брызг и струй воды (IP65). Алюминиевый сплав обеспечивает устойчивость корпуса к коррозии.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |
Решётка «КВАДРО» | 941001 | |

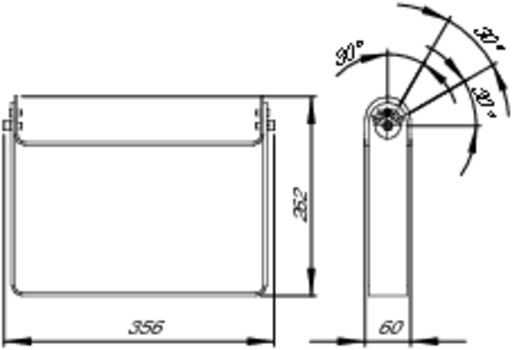

Поворотный подвес «КВАДРО» | 951001 | |

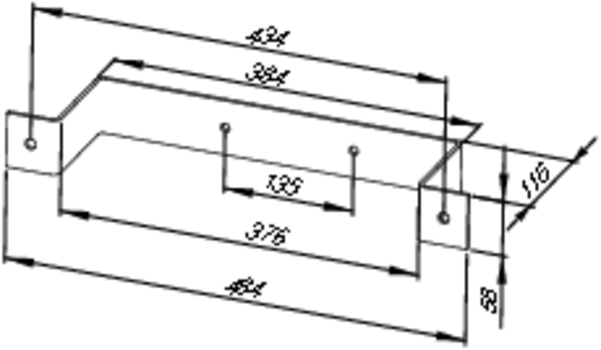

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

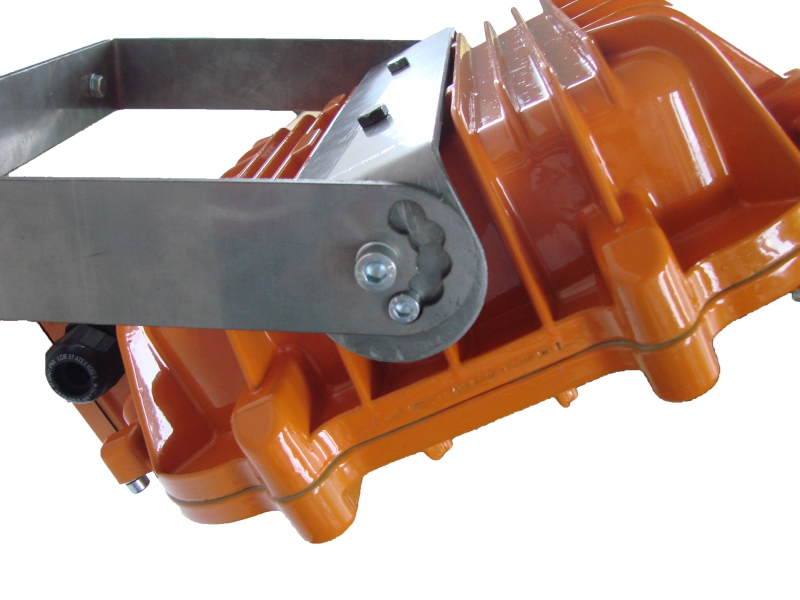

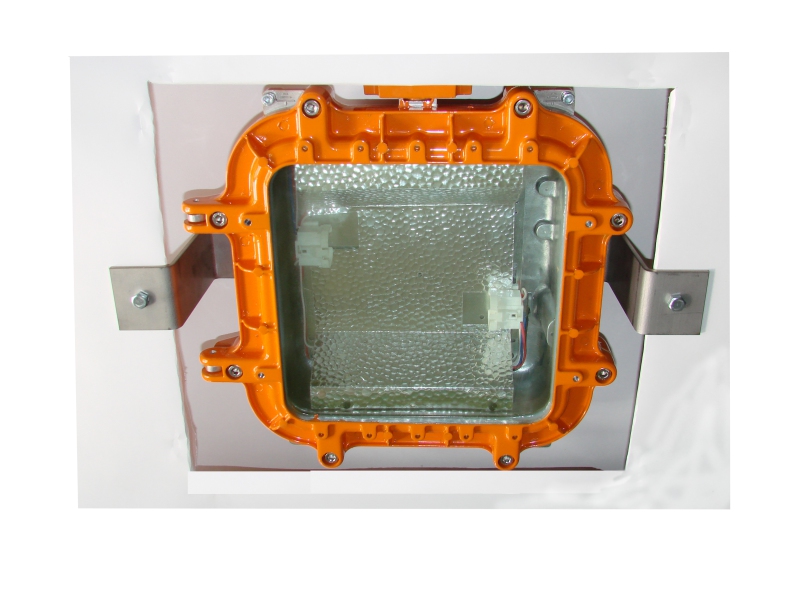

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

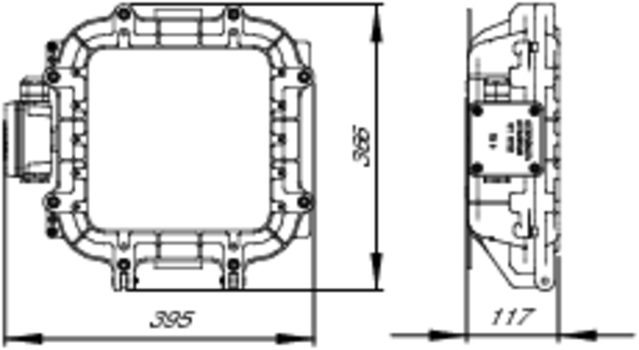

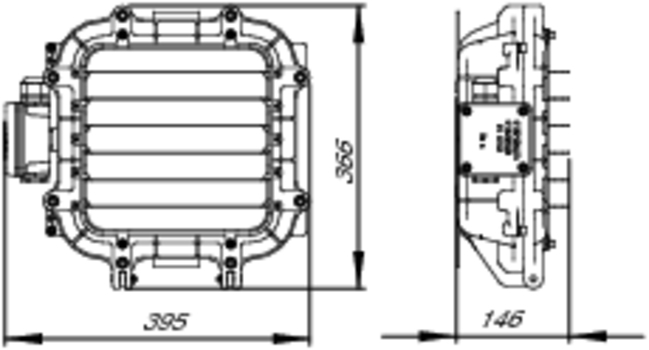

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|
105042 | КВАДРО-Ф-1х9 (2G7) Э АО-1 Табло | 2G7 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 1 |
105043 | КВАДРО-Ф-1х9 (2G7) Э АО-3 Табло | 2G7 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 3 |
105044 | КВАДРО-Ф-2х9 (2G7) Э АО-1 Табло | 2G7 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 1 |
105045 | КВАДРО-Ф-1х13 (Gx24q-1) Э АО-1 Табло | Gx24q-1 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 1 |
105046 | КВАДРО-Ф-1х13 (Gx24q-1) Э АО-3 Табло | Gx24q-1 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 3 |
105047 | КВАДРО-Ф-1х18 (Gx24q-2) Э АО-1 Табло | Gx24q-2 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 1 |
105048 | КВАДРО-Ф-1х18 (Gx24q-2) Э АО-3 Табло | Gx24q-2 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 3 |
105049 | КВАДРО-Ф-1х26 (Gx24q-3) Э АО-1 Табло | Gx24q-3 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 1 |
105050 | КВАДРО-Ф-1х26 (Gx24q-3) Э АО-3 Табло | Gx24q-3 | 1ExdsIIBT5 | -20°С…+40°С | есть | 9 | 3 |
