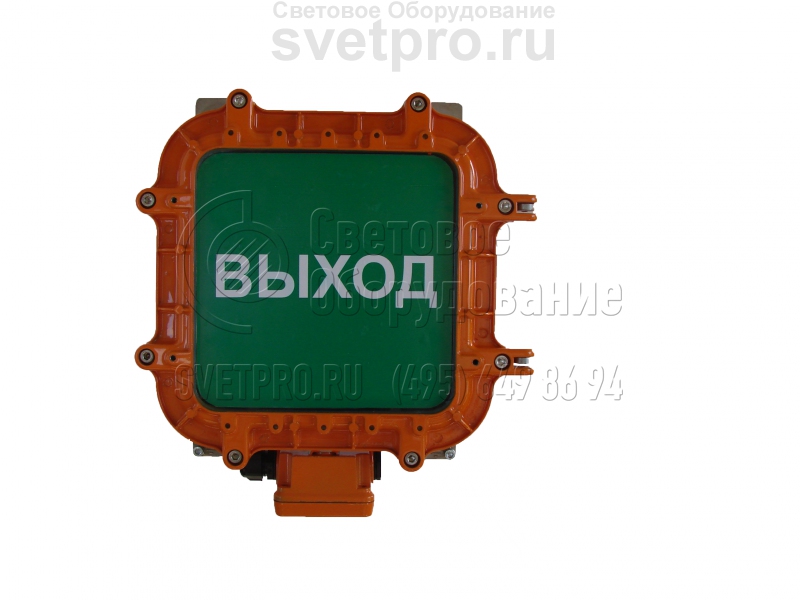

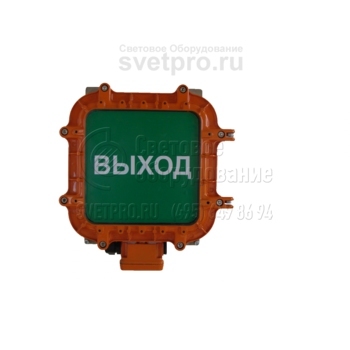

Квадро Ф (G5) (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Квадро Ф (G5) |
Мощность: | 4 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Квадро Ф (G5) (Табло) является взрывозащищенным изделием, которое может эксплуатироваться на территориях промышленных объектов: лакокрасочных, деревообрабатывающих, химических, текстильных, нефтеперерабатывающих. Модель применяется в зонах 1 и 2, выделяемых из общих площадей по причине вероятного образования на них взрывоопасной среды.
Осветительные приборы специального назначения устанавливаются с использованием монтажной планки, являющейся элементом базовой комплектации. Поворотная скоба для подвеса изделия входит в категорию заказных аксессуаров. Клеммы подключения защищены герметичной вводной коробкой. Доступен тупиковый и транзитный монтаж.
В модельном ряду представлены двух-, трех- и четырехламповые модификации. Тип источника света – лампа Т5 мощностью 4 Вт. Текстовая информация, цвет шрифта и фона указываются в заявке на комплектацию изделий. Температура рабочей среды не должна быть ниже -20°С, повышение допустимо до +40°С.
Взрывонепроницаемость светового табло Квадро Ф (G5) соблюдается винтовым объединением конструктивных частей: литого корпуса и обечайки, в которую установлено многослойное стекло. Фиксация стекла – неразборная. Герметичность (IP65) внутри изделия поддерживается резиновой прокладкой.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |
Решётка «КВАДРО» | 941001 | |

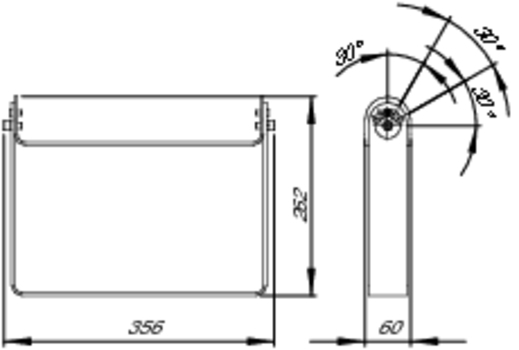

Поворотный подвес «КВАДРО» | 951001 | |

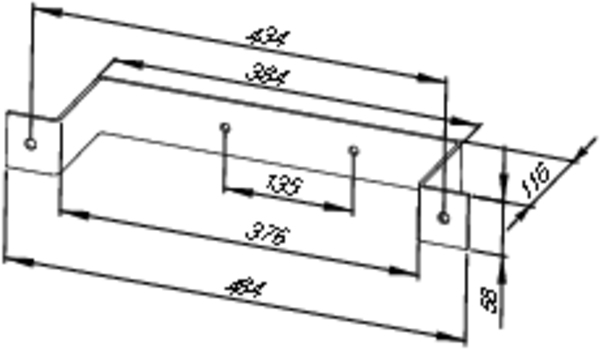

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

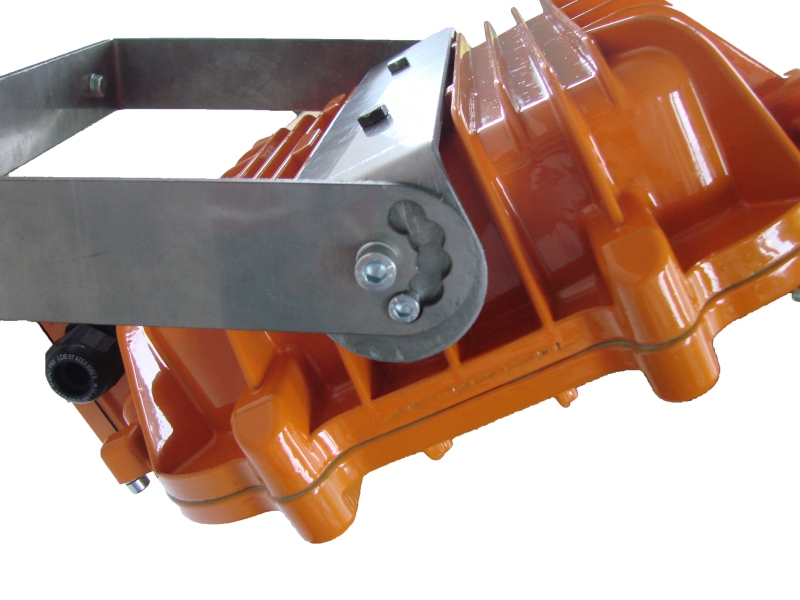

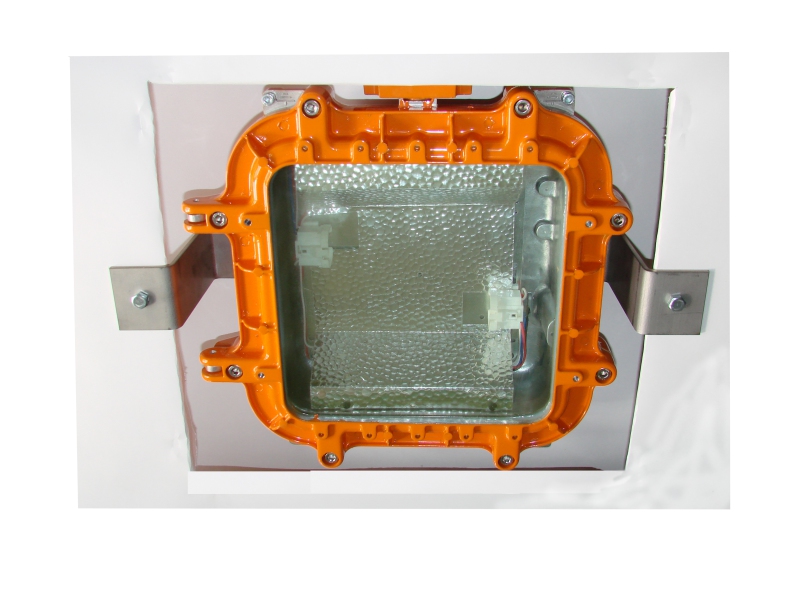

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

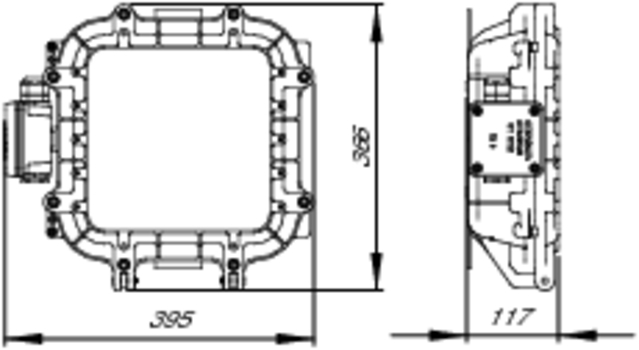

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
107004 | КВАДРО-Ф-2х4 (G5) Табло | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
107005 | КВАДРО-Ф-3х4 (G5) Табло | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
107006 | КВАДРО-Ф-4х4 (G5) Табло | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
