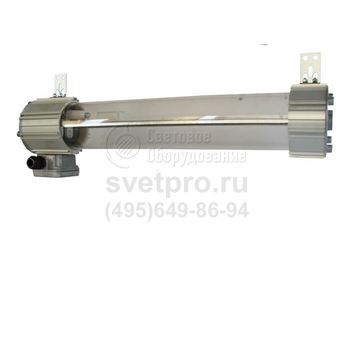

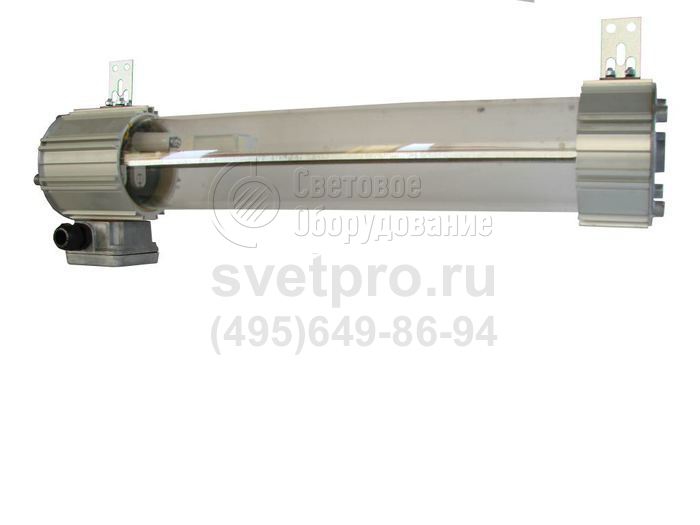

ЛСП66Ех Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G13, G5 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех |
Мощность: | 13-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66 и табло, созданные на их базе, применяются в зонах 1-го и 2-го класса, выделяемых там, где вероятно образование взрывоопасной среды: нефти, газа и деревопереработка, текстильная, лакокрасочная, химическая промышленность.
Питающий кабель вводится через коробку, которой оснащены все четыре типоразмера светильника. Базовая комплектация имеет один кабельный ввод для тупикового монтажа и две универсальные скобы подвеса.
Дополнительные аксессуары позволяют сформировать заказную комплектацию, в которую кроме монтажных конструкций и ввода можно включить решетку и отражатель (защитный угол 15°). Пазы в корпусе изделия упрощают его подвесную установку и исключают проворачивание болтов и гаек. Версии модели эксплуатируются с лампами Т8 и Т5 мощностью 13–80 Вт. В состав изделий с Т5 входит ЭПРА, который также применен у части модификаций с Т8, способствуя повышению качества света и длительности эксплуатации ламп.
Поликарбонатная светопропускающая трубка, защищающая лампу, герметично и неразъемно зафиксирована в двусторонний корпус с резьбой, который объединяется с боковыми крышками. Так обеспечивается взрывонепроницаемость оболочки и ее повышенная надежность. Степень защиты от влияния на оптику пылевых частиц и влаги – IP65.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8 |
Срок службы | 10 лет |
Пример записи для заказа - 126001 Светильник ЛСП66 Ex-1х18

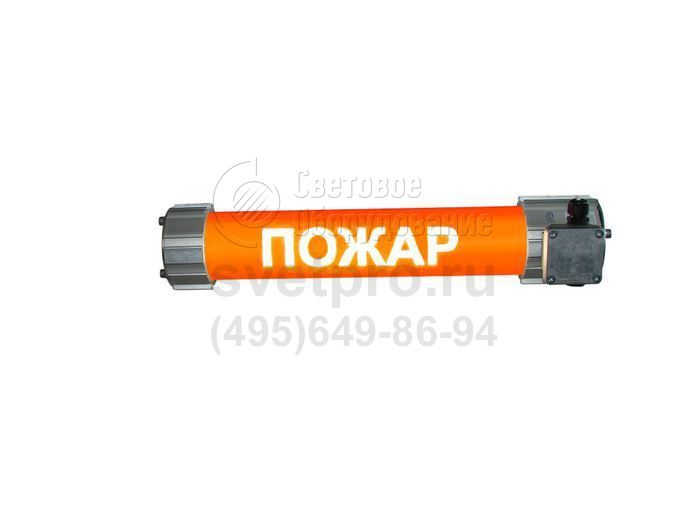

Пример записи для заказа - 126041 Светильник ЛСП66 Ех 1х18 Табло
Текст – «ПОЖАР», цвет букв – черный, фон красный»
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

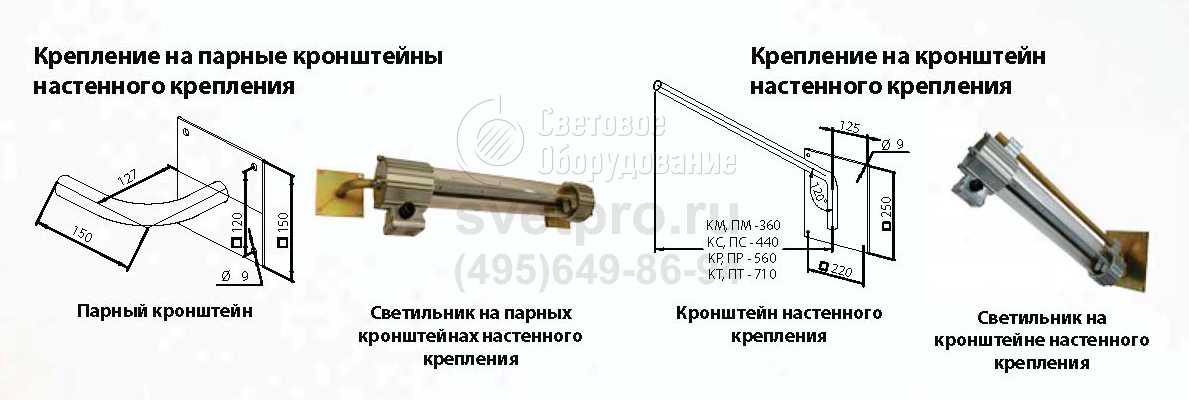

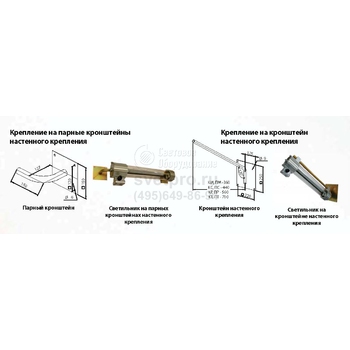

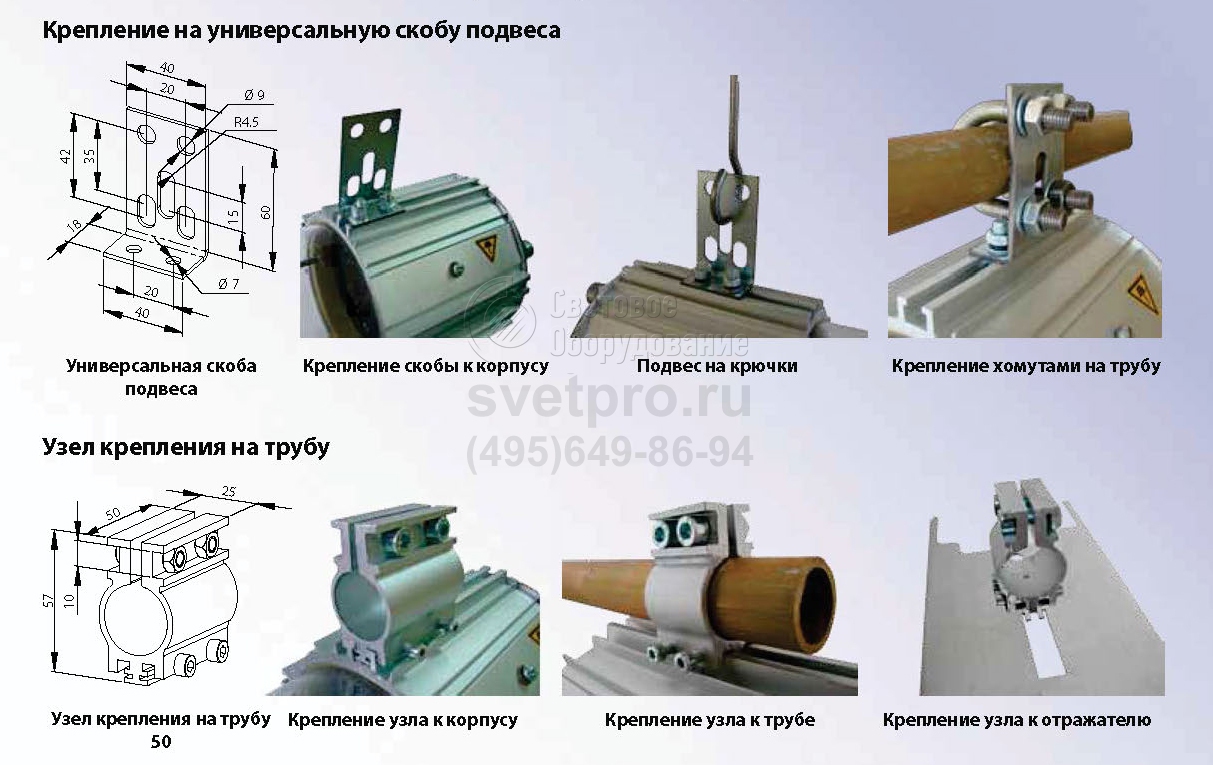

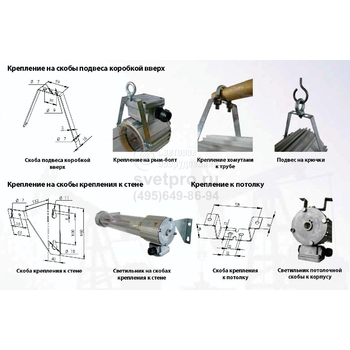

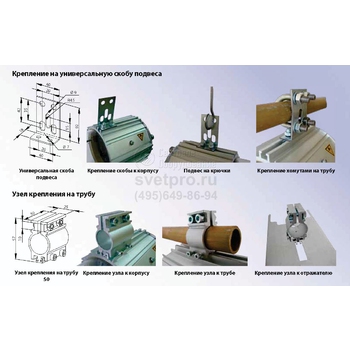

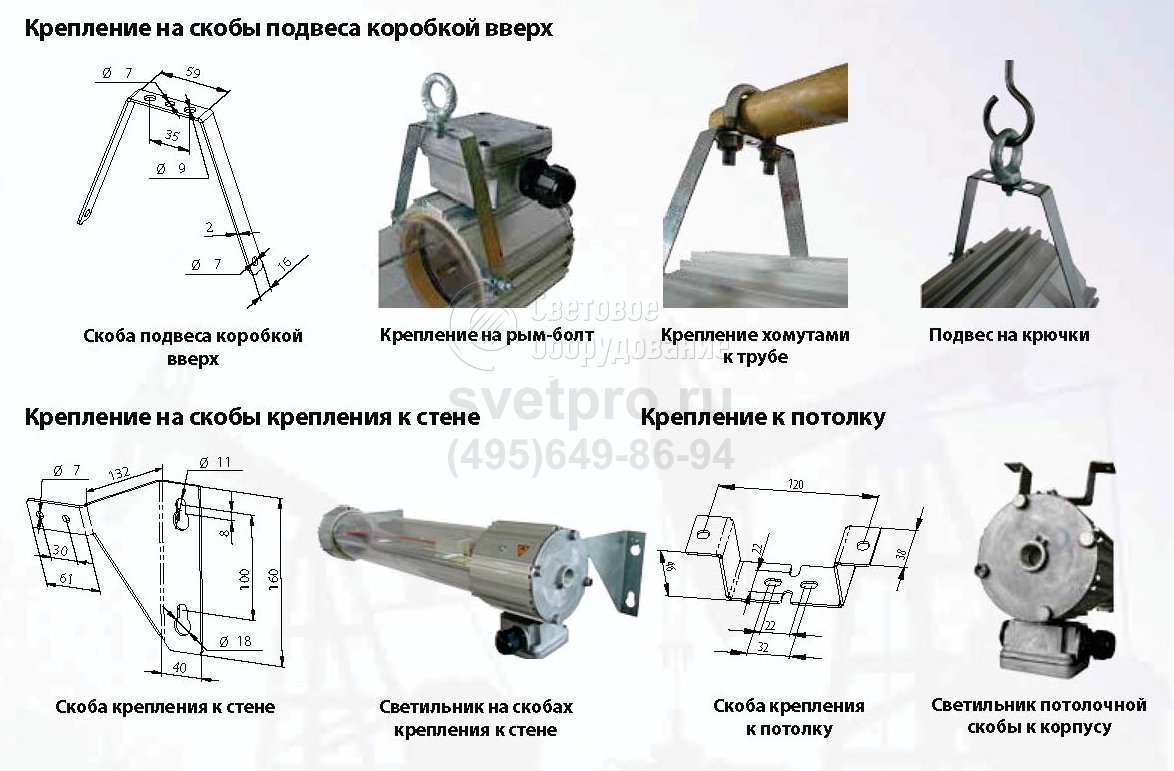

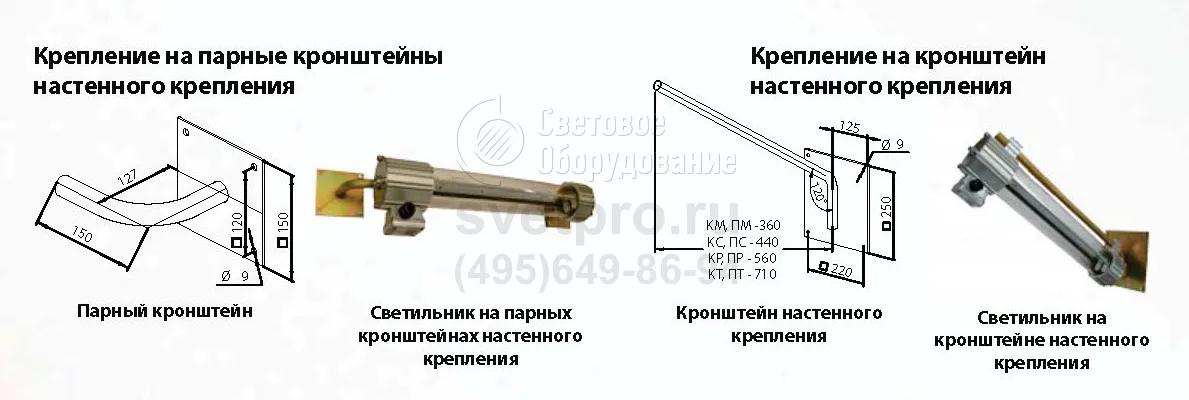

Варианты установки и крепежа

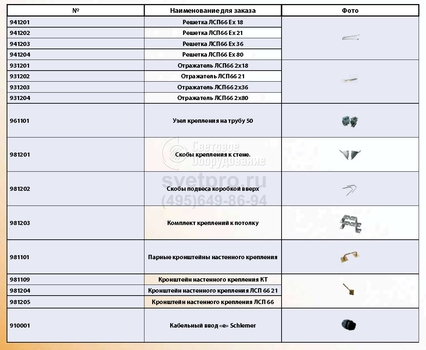

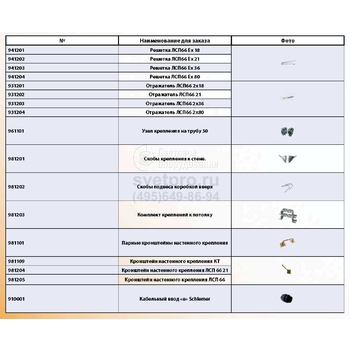

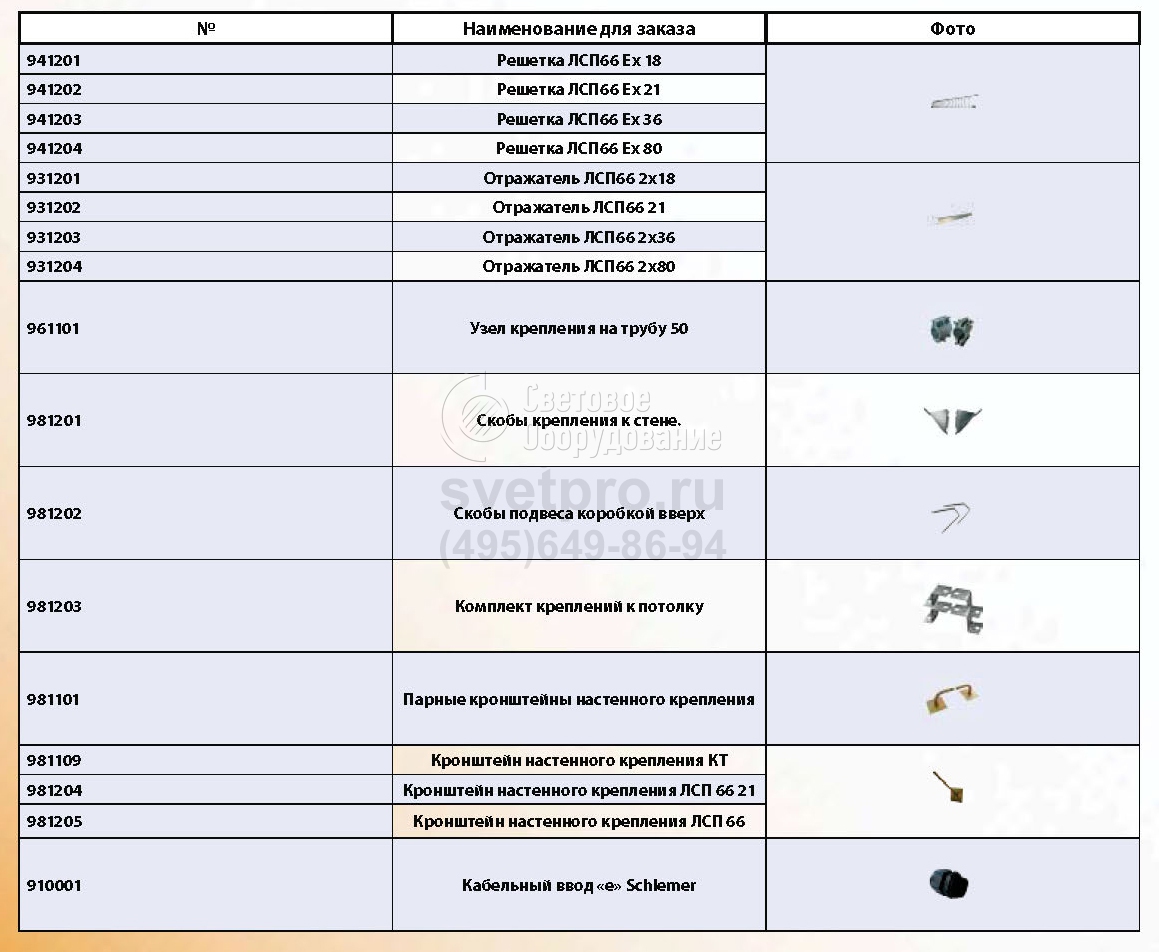

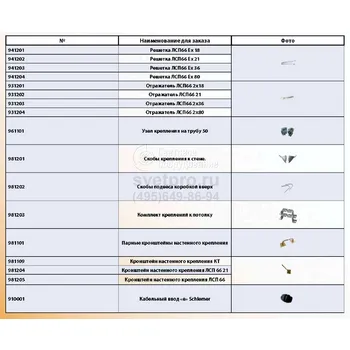

Дополнительная комплектация, поставляемая по отдельному заказу

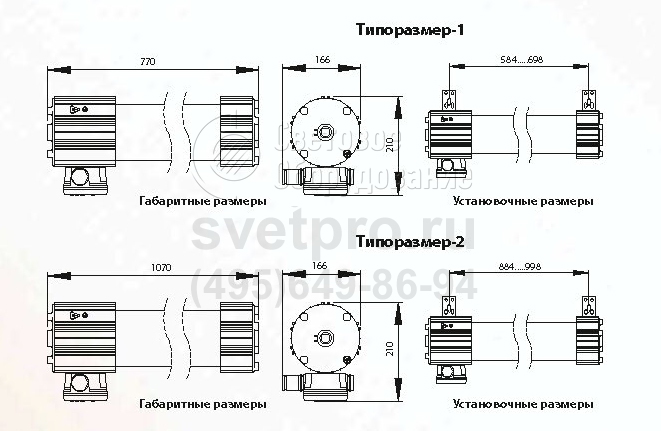

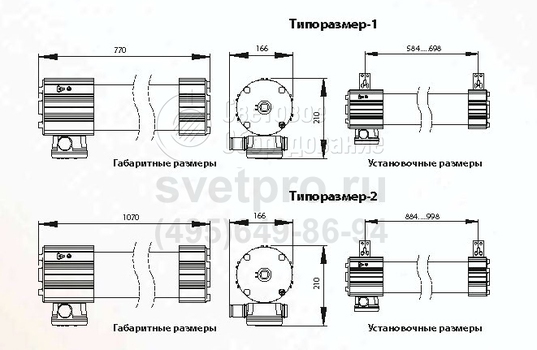

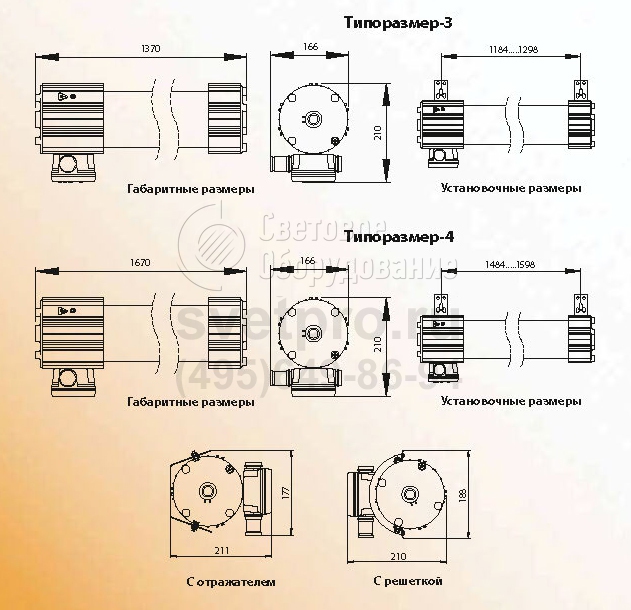

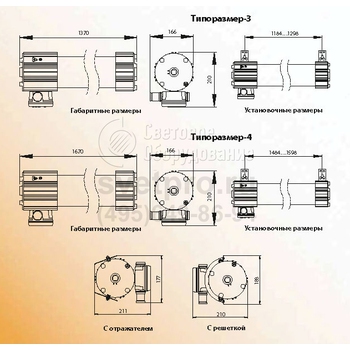

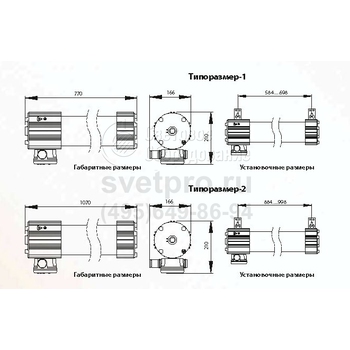

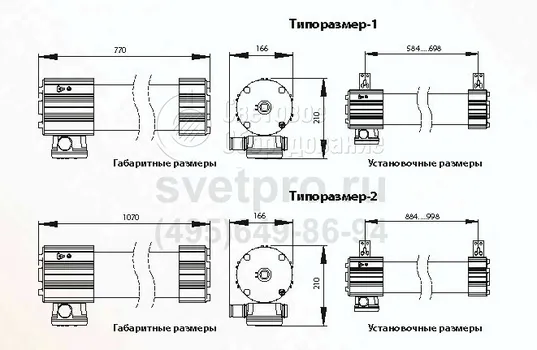

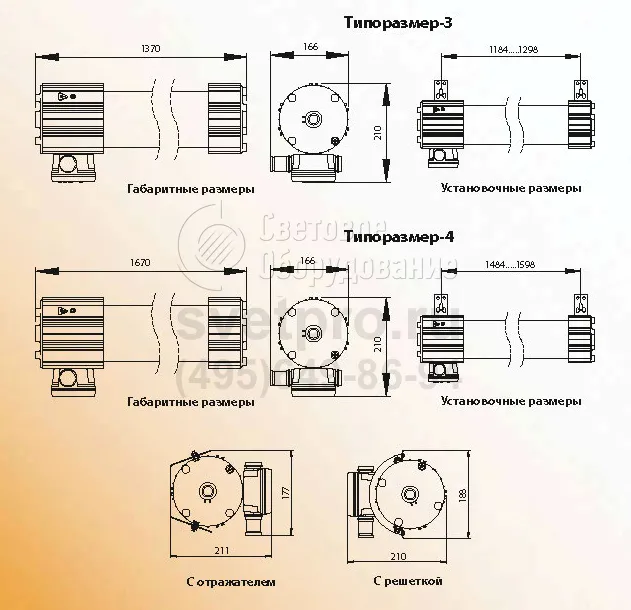

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 Ex-1х18 | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х18 Э | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х36 | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х36 Э | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х58 | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х58 Э | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х80 | 80 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х80 Э | 80 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х18 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х18 Э | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х36 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х36 Э | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х58 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х58 Э | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х80 | 2х80 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х80 Э | 2х80 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х21 | 21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х28 | 28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х35 | 35 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х39 | 39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х49 | 49 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х54 | 54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х80 | 80 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х21 | 2х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х49 | 2х49 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х80 | 2х80 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х21 | 3х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х28 | 3х28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х35 | 3х35 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х49 | 3х49 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех 1х18 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ех 1х18 Э Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех 2х18 Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ех 2х18 Э Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 Табло | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 Табло | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 Табло | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х24 Табло | 2х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 Табло | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 Табло | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
