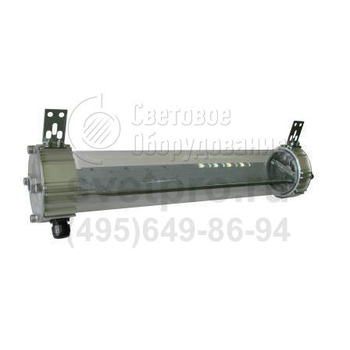

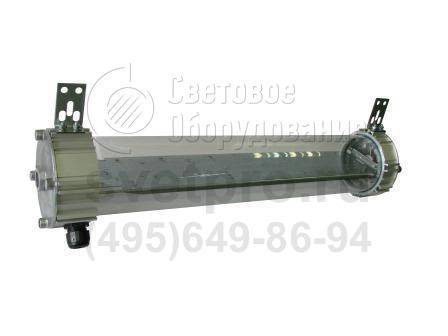

ЛСП66Ех nR Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G5, G13 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех nR |
Мощность: | 13-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66 Ex nR применяются на участках промышленных предприятий, относимых к зоне 2 по вероятности образования взрывоопасной среды. Такие условия – следствие технологических процессов при переработке газа, нефти, древесины, производстве химической, лакокрасочной, текстильной продукции.
Модель подвешивается на трубе, крюке, стене, потолке с использованием креплений, входящих в состав базовой (две универсальные скобы подвеса) или дополнительной комплектации. Монтаж кабеля осуществляется во вводной коробке. Он может быть транзитным или тупиковым (базовый вариант).
Версии светильника с одной или двумя лампами Т8 (18–80 Вт) предложены в комплектации с ЭмПРА и ЭПРА. Модификации с мощностью ламп 18 Вт также эксплуатируются в качестве светового табло. Аналогичную функцию выполняют изделия с одной (двумя, тремя) лампами Т5 (13, 14, 24 Вт). Доступный температурный диапазон продиктован соблюдением корректной работоспособности источника света при температуре от -20°С до +40°С.
Ограничение пропуска газов – как мера взрывозащиты, обеспечено резьбовым лабиринтом, объединяющим корпуса светопропускающей трубы и крышек. Маркировка «Х» – особое условие эксплуатации, предполагающее очистку поликарбонатной трубы влажной ветошью.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 7,5 |
Срок службы | 10 лет |
Пример записи для заказа - 137001 Светильник ЛСП66 ExnR Т5-1х13

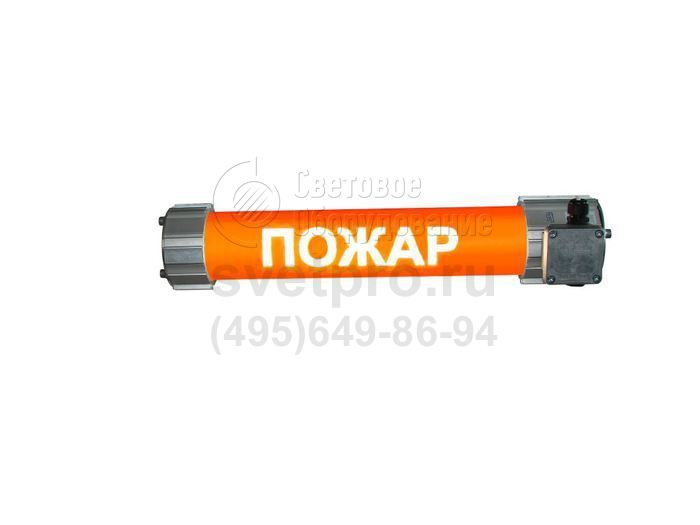

Пример записи для заказа - 136041 Светильник ЛСП66 ExnR 1х18 Табло
Текст – «ПОЖАР», цвет букв – черный, фон красный»
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

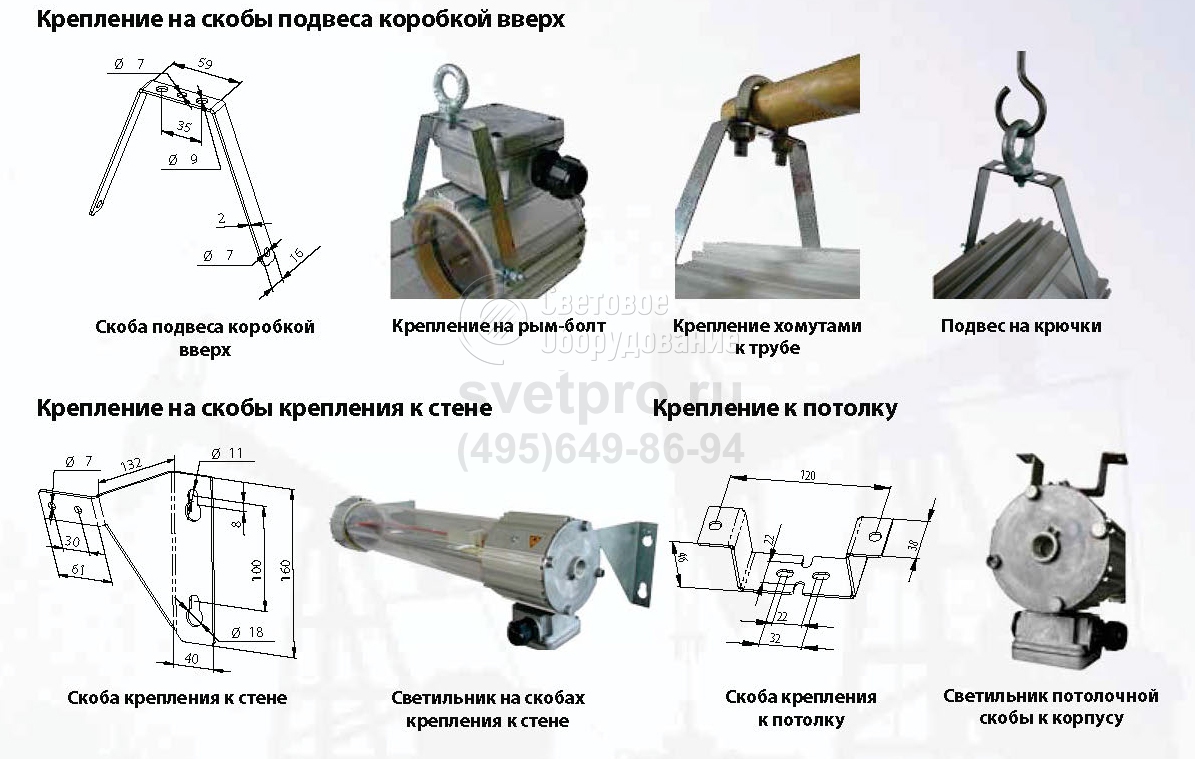

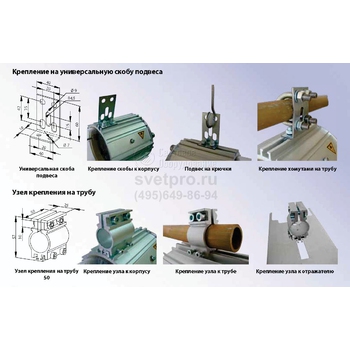

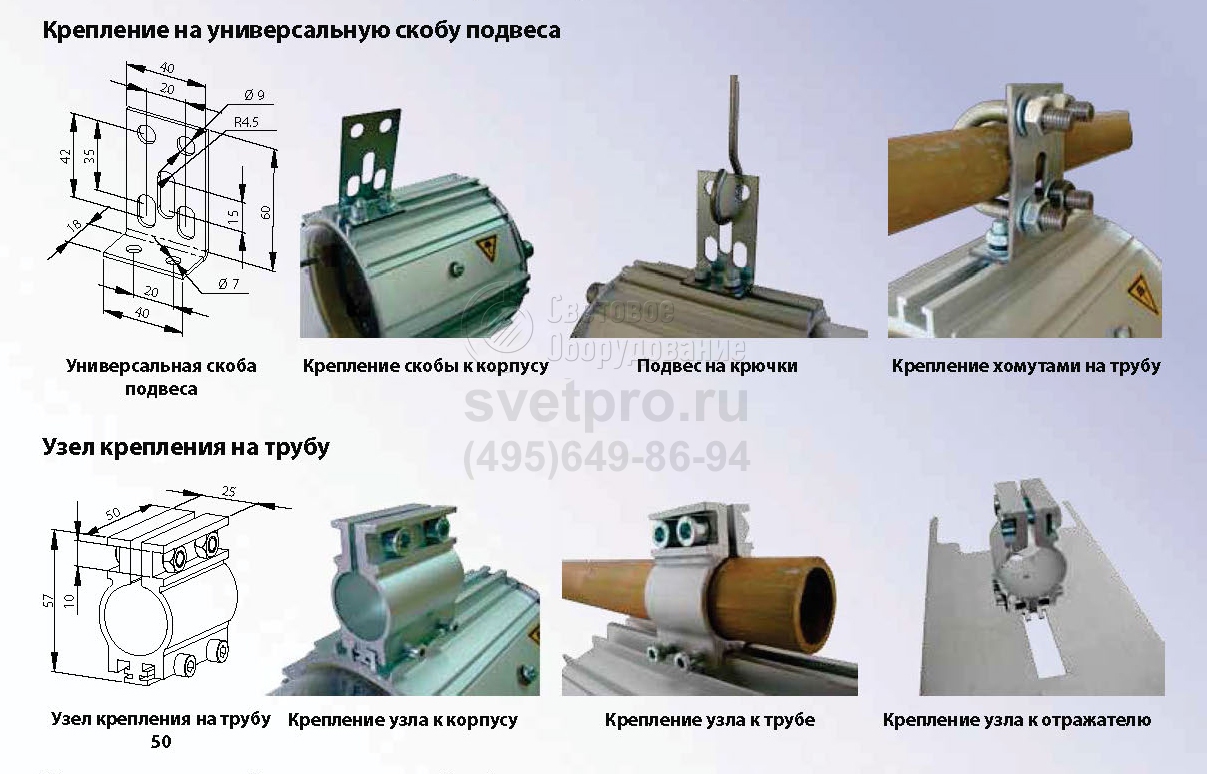

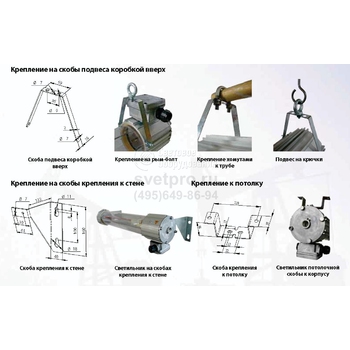

Варианты установки и крепежа

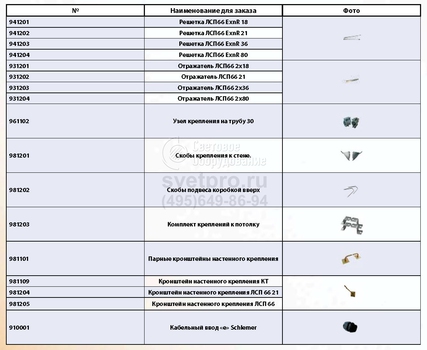

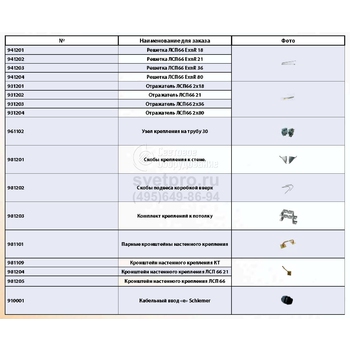

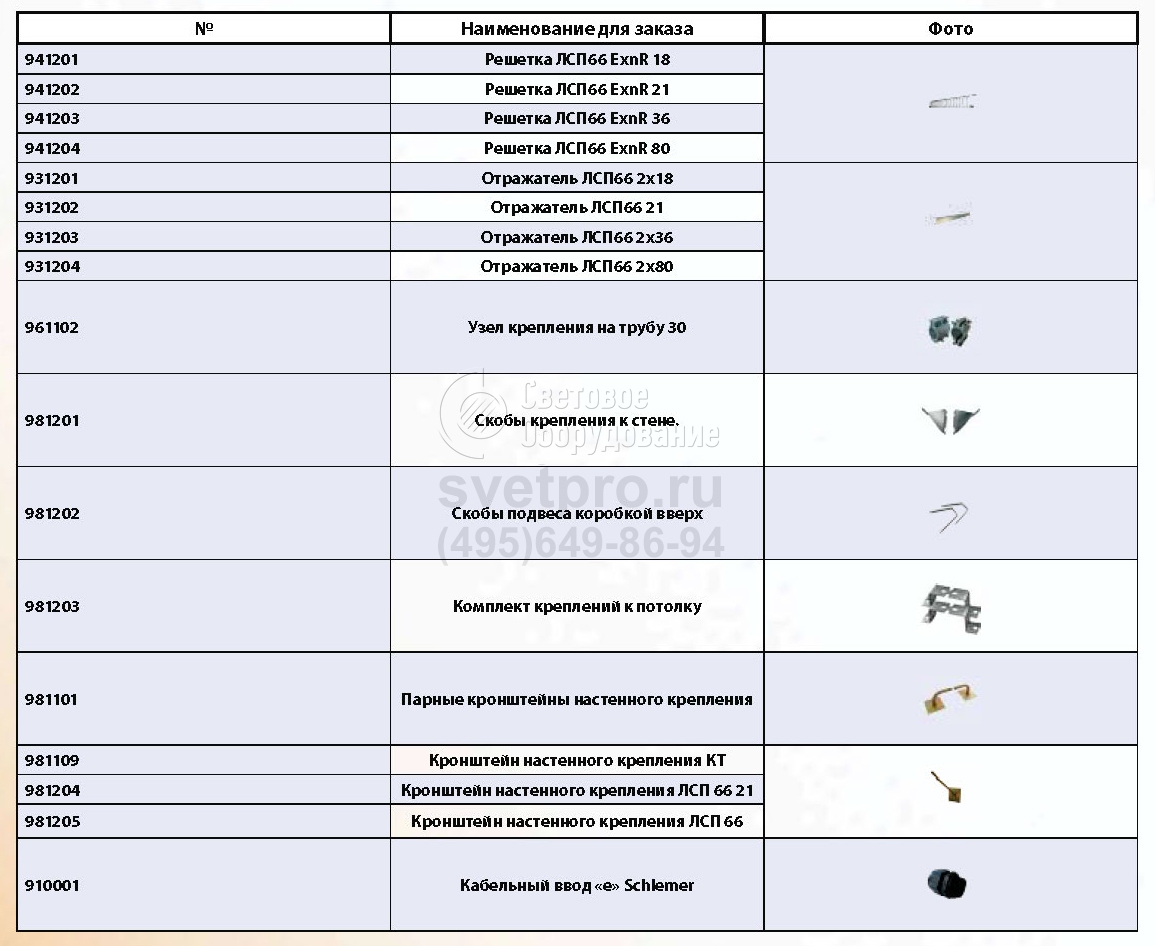

Дополнительная комплектация, поставляемая по отдельному заказу

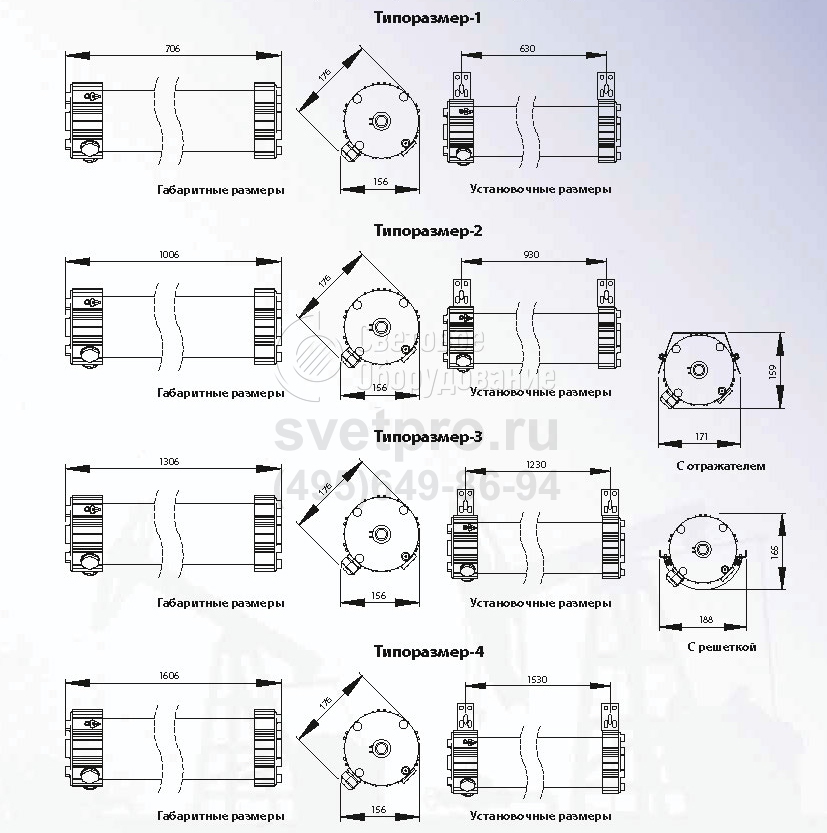

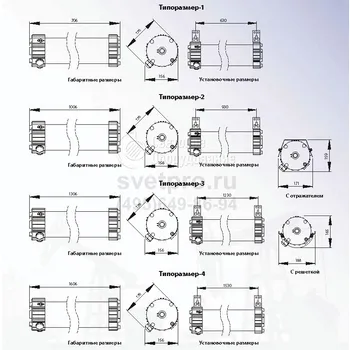

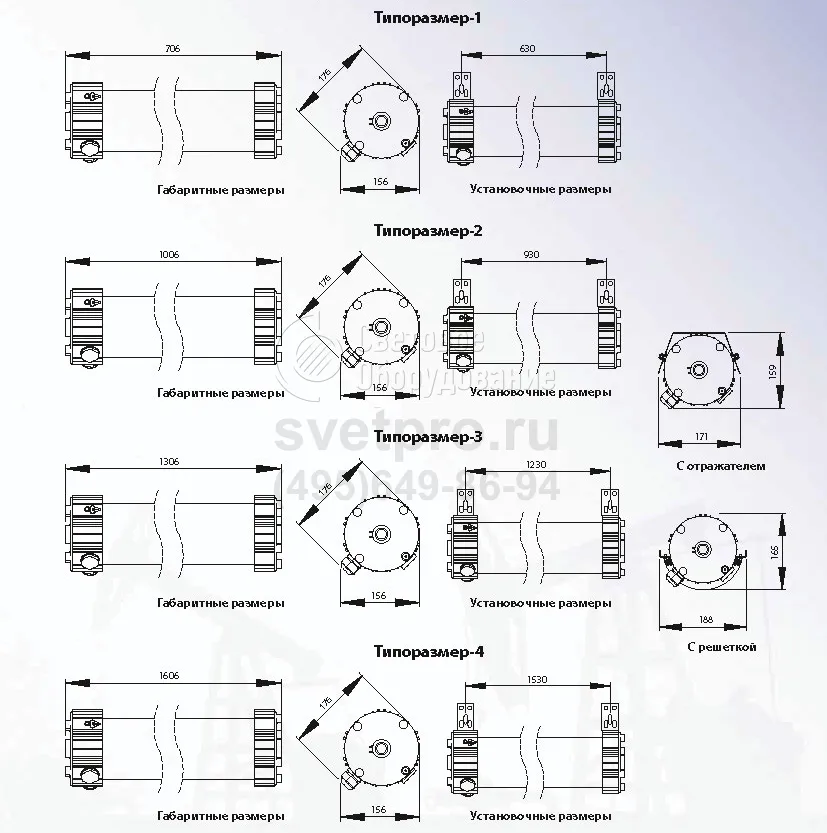

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 ExnR-1х18 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х18 Э | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х36 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х36 Э | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х58 | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х58 Э | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х80 | 80 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х80 Э | 80 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х18 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х18 Э | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х36 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х36 Э | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х58 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х58 Э | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х80 | 2х80 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х80 Э | 2х80 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR 1х18 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR 1х18 Э Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR 2х18 Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR 2х18 Э Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х13 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х14 Табло | 14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х24 Табло | 24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х13 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х14 Табло | 2х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х24 Табло | 2х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х13 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х14 Табло | 3х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х24 Табло | 3х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
