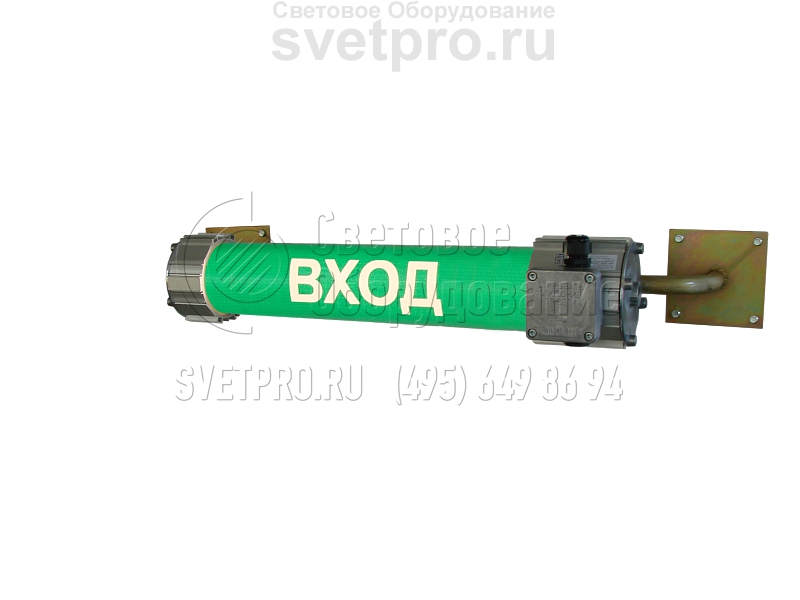

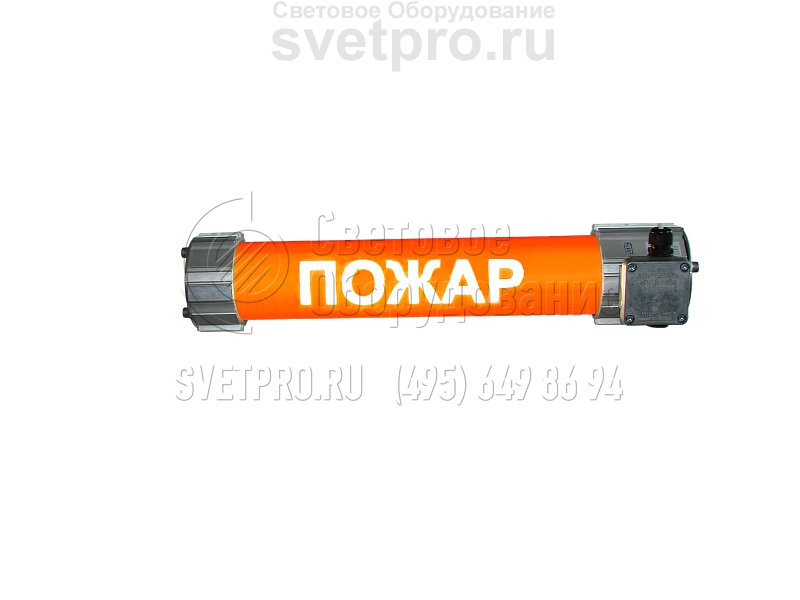

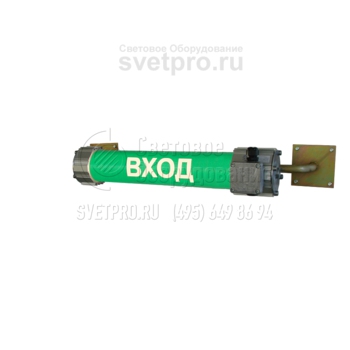

ЛСП66Ех Т5 АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех Т5 АО |
Мощность: | 13-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛСП66Ех с информационным табло применяются на промышленных объектах. Взрывозащищенное исполнение расширяет рамки на первую и вторую зону предприятий деревообработки, нефтепереработки, производства химической, лакокрасочной, текстильной продукции. В этих зонах вероятно образование взрывоопасной среды.
Установку модели выполняют, используя универсальные скобы подвеса. Их по заявке можно заменить настенными кронштейнами или скобами. Вводная коробка служит для выполнения тупикового монтажа, при дополнительной комплектации – транзитного.
Применение ламп Т5 (1, 2, 3 шт.) мощностью 13, 14, 25 Вт сопровождается комплектацией изделия ЭПРА. Типоразмер модели – 1. Корректную и экономичную работу обеспечит соблюдение температурного диапазона: -20°С – +40°С.
Ограниченный пропуск газов – залог взрывозащиты табло ЛСП66Ех Т5, соблюдается применением резьбового лабиринта. Он применен для объединения светопропускающего узла с торцевыми крышками. Узел неразборный: поликарбонатная труба заделана с обеих сторон в корпусные элементы с пазами для креплений. Поддерживается и герметичность оптического отсека – IP65.
Конструкция

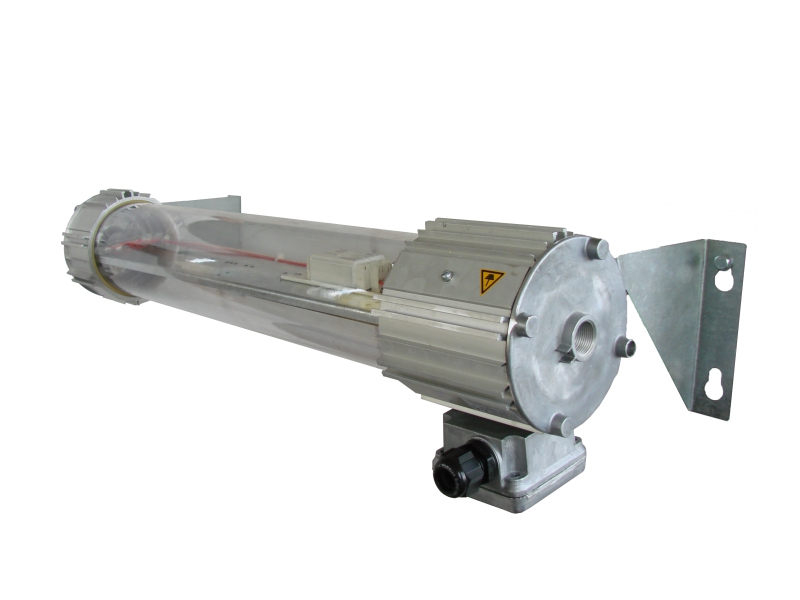

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | -15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

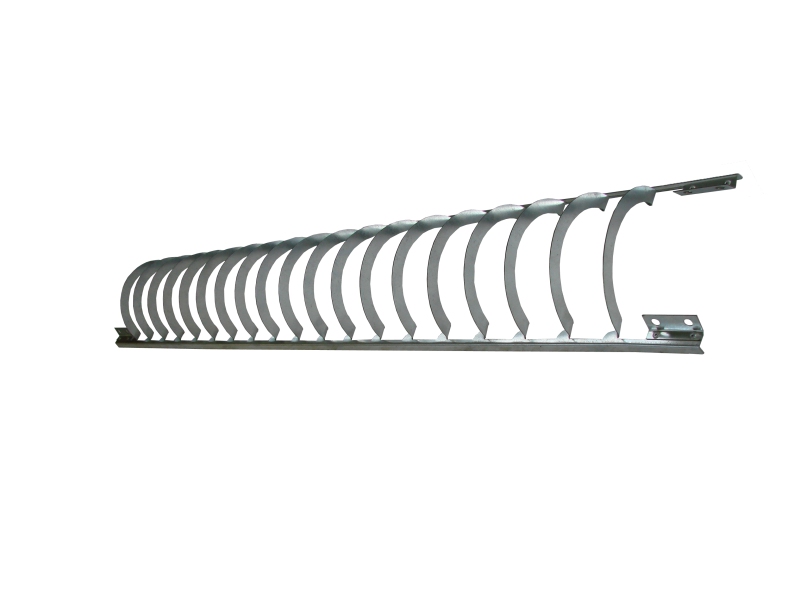

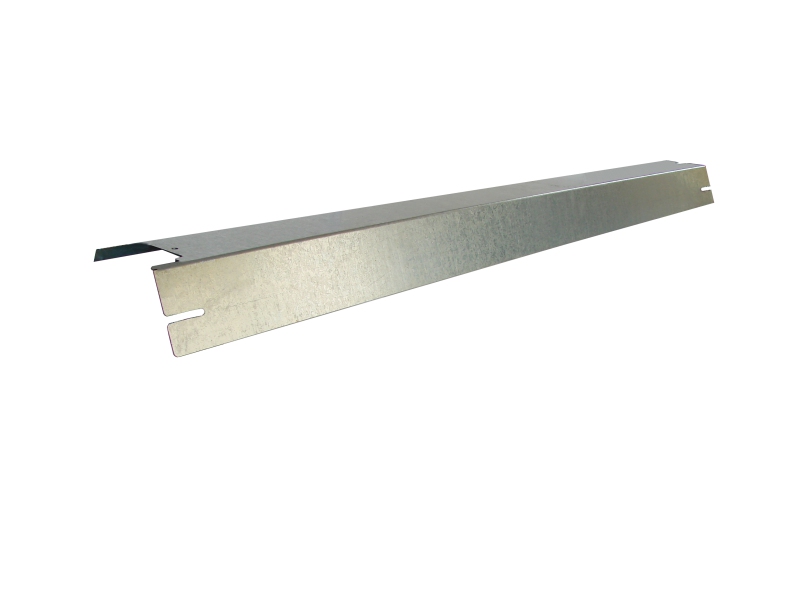

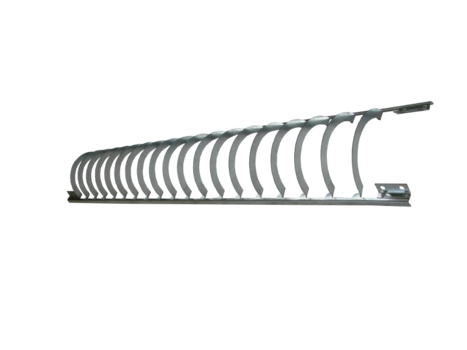

Дополнительная комплектация

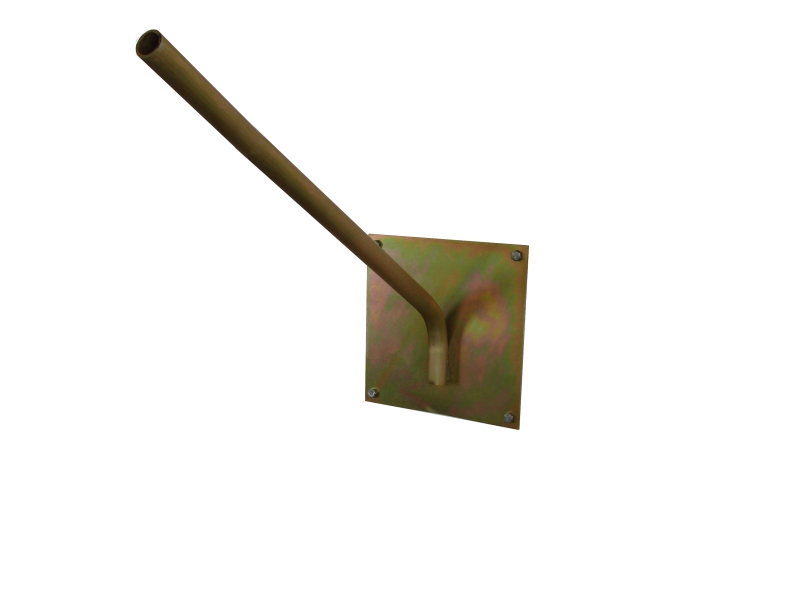

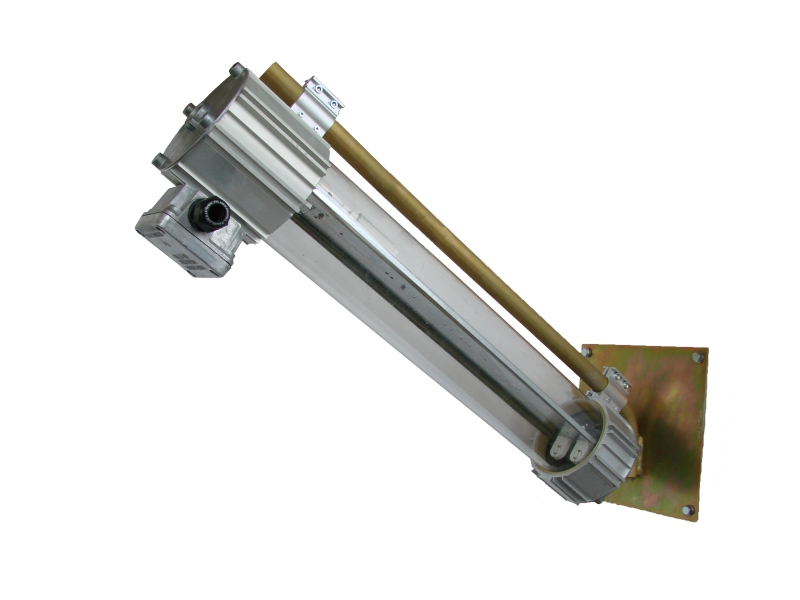

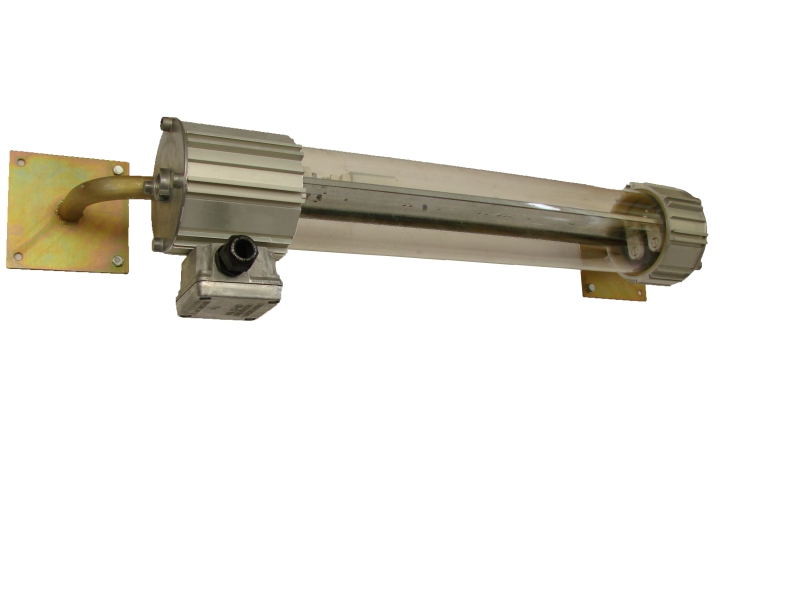

Варианты установки и крепежа

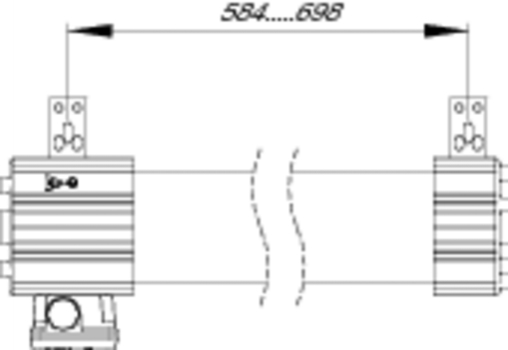

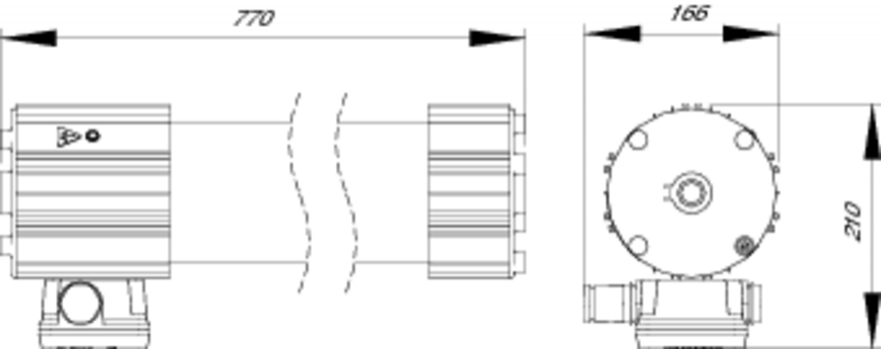

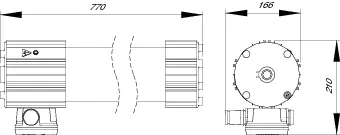

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Типоразмер | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|
127082 | ЛСП66 Ех Т5-1х13 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127083 | ЛСП66 Ех Т5-2х13 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127084 | ЛСП66 Ех Т5-3х13 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127085 | ЛСП66 Ех Т5-1х13 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127086 | ЛСП66 Ех Т5-2х13 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127087 | ЛСП66 Ех Т5-3х13 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127088 | ЛСП66 Ех Т5-1х14 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127089 | ЛСП66 Ех Т5-2х14 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127090 | ЛСП66 Ех Т5-3х14 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127091 | ЛСП66 Ех Т5-1х14 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127092 | ЛСП66 Ех Т5-2х14 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127093 | ЛСП66 Ех Т5-3х14 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127094 | ЛСП66 Ех Т5-1х24 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127095 | ЛСП66 Ех Т5-2х24 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127096 | ЛСП66 Ех Т5-3х24 АО-1 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127097 | ЛСП66 Ех Т5-1х24 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127098 | ЛСП66 Ех Т5-2х24 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127099 | ЛСП66 Ех Т5-3х24 АО-3 Табло | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
