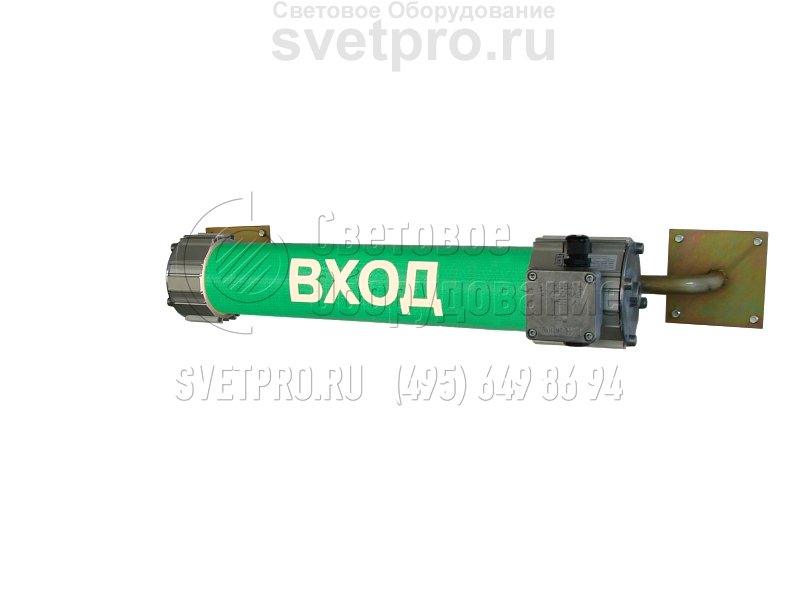

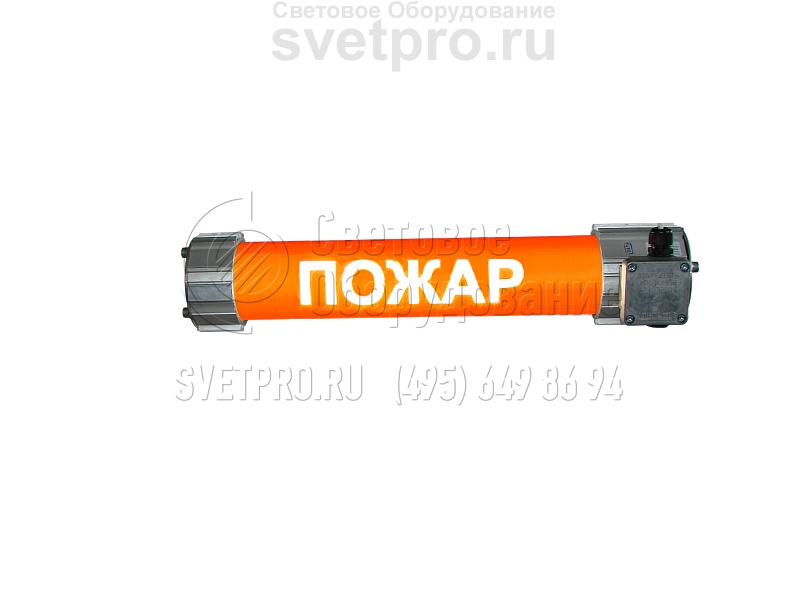

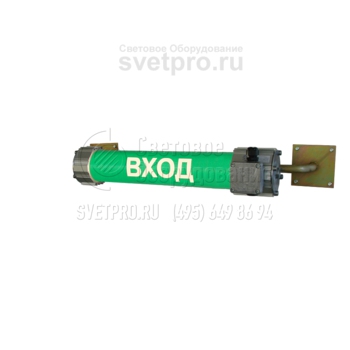

ЛСП66ЕхnR Т5 АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR Т5 АО |
Мощность: | 13-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Табло ЛСП66ExnR Т5 АО участвуют в системе аварийного освещения предприятий, входящих в газовую, нефтяную, деревообрабатывающую, химическую, текстильную, лакокрасочную отрасль производства. Ограниченный пропуск газов позволяет использовать их во второй зоне, выделяемой по вероятности образования взрывоопасной среды при авариях или поломках.
При установке крепления, входящие в базовую или заказную комплектацию, встраиваются в пазы корпуса и фиксируются болтами и гайками. Клеммные колодки защищены герметичной вводной коробкой. Выполним тупиковый и транзитный (после замены пробок вторым кабельным вводом) монтаж.
Модификации изделия разнятся количеством ламп Т5 (одна, две, три), их мощностью (13, 14, 24 Вт) и емкостью АКБ (на один и три часа автономной работы с одной лампой). Все изделия модельного ряда выполнены в типоразмере 1 и работоспособны при соблюдении температурного диапазона: -20°С – +40°С.
Резьбовой лабиринт применен для объединения конструктивных частей светильника специального назначения – ЛСП66ExnR Т5 АО (Табло). Металлические части: крышки и корпуса, в которые вставлен светопропускающий элемент, изготовлены из алюминия. Труба из поликарбоната неотделима от корпусных элементов. Герметичность изделия – IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

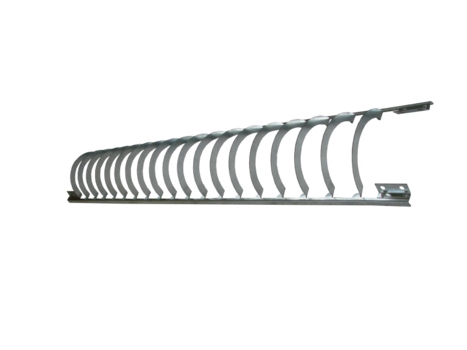

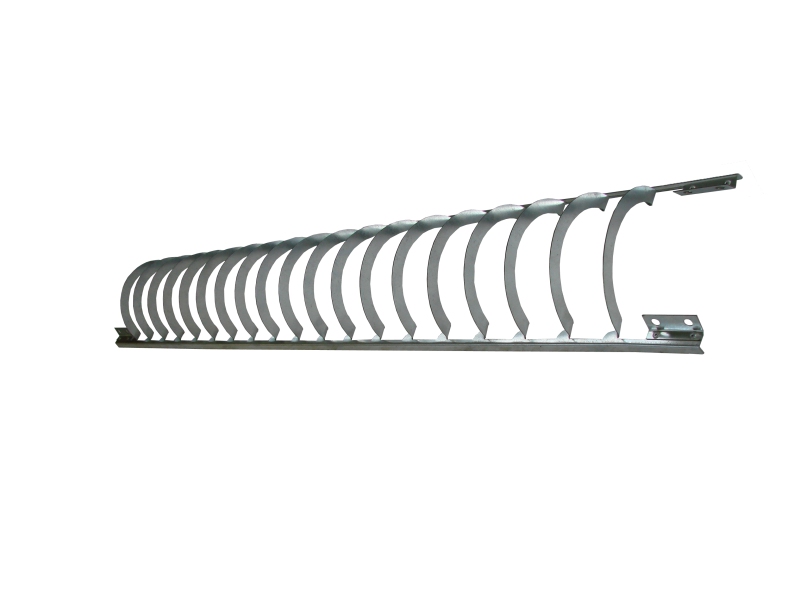

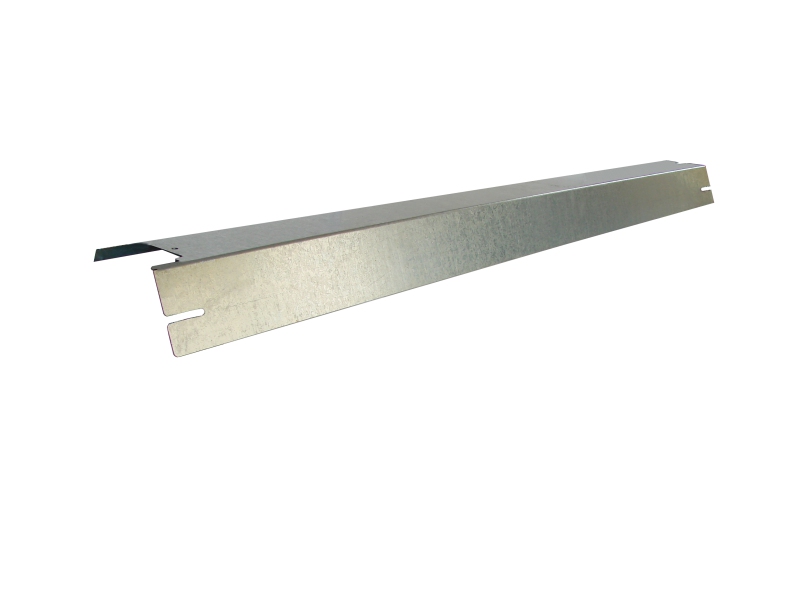

Дополнительная комплектация

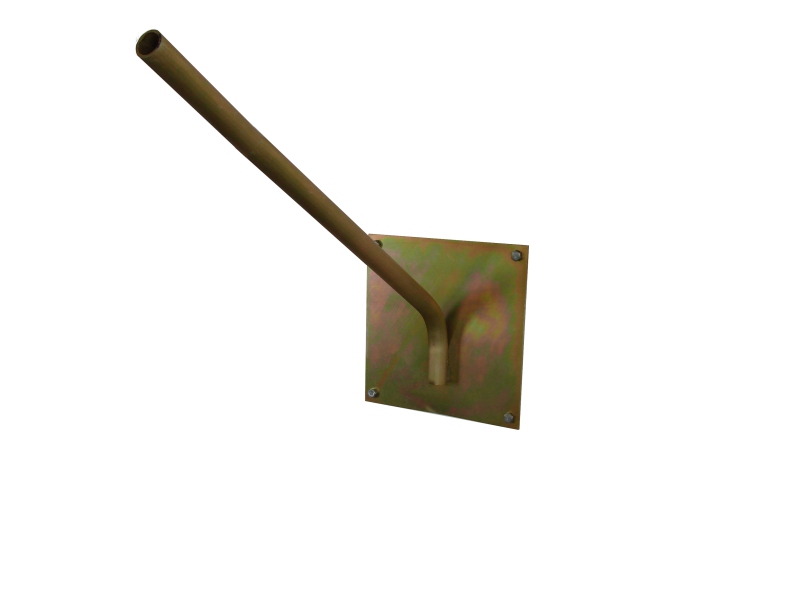

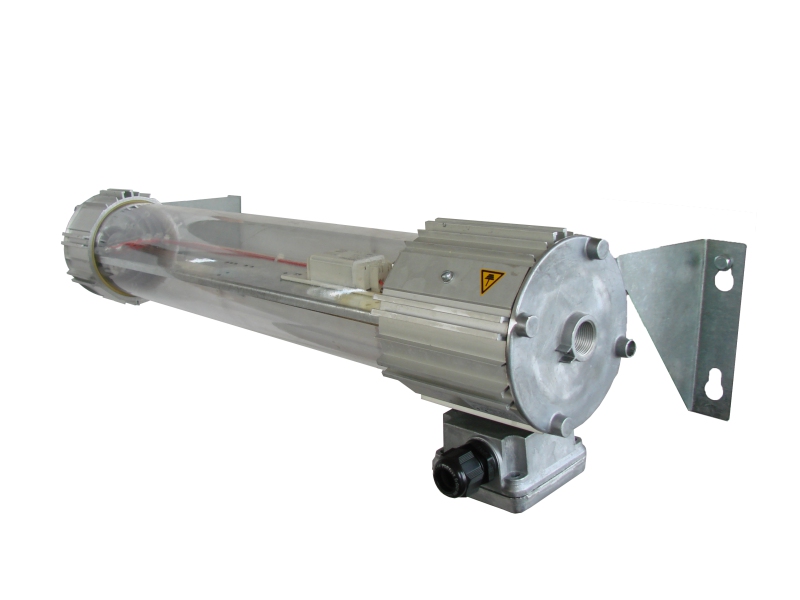

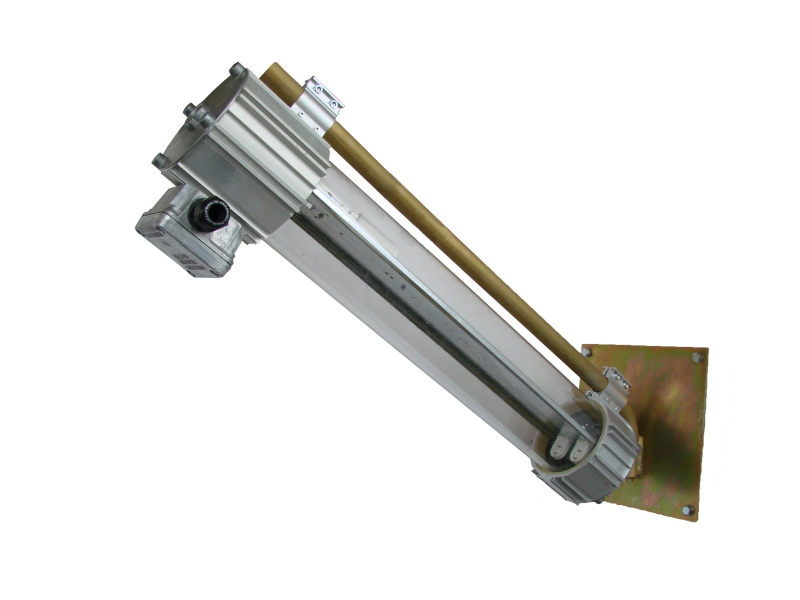

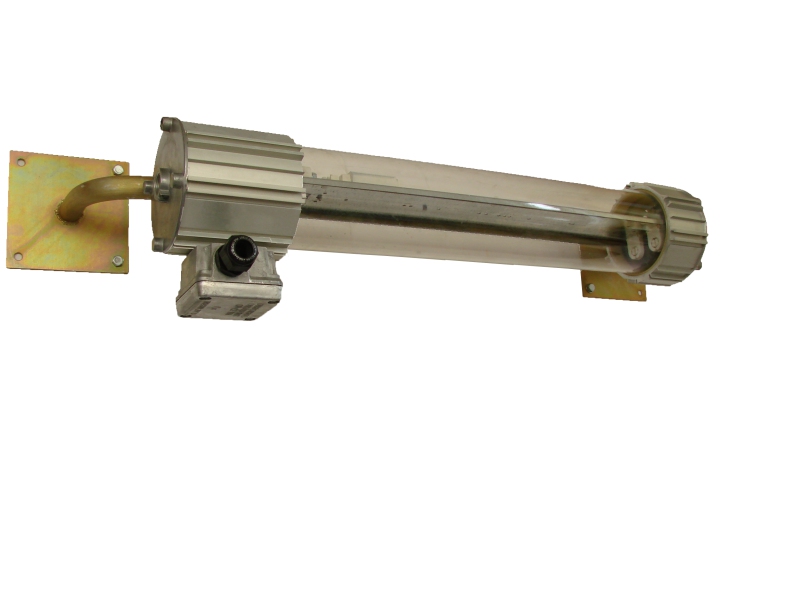

Варианты установки и крепежа

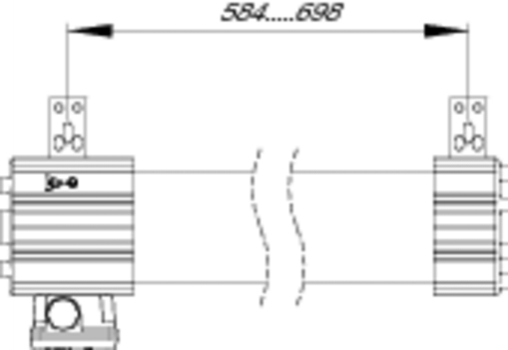

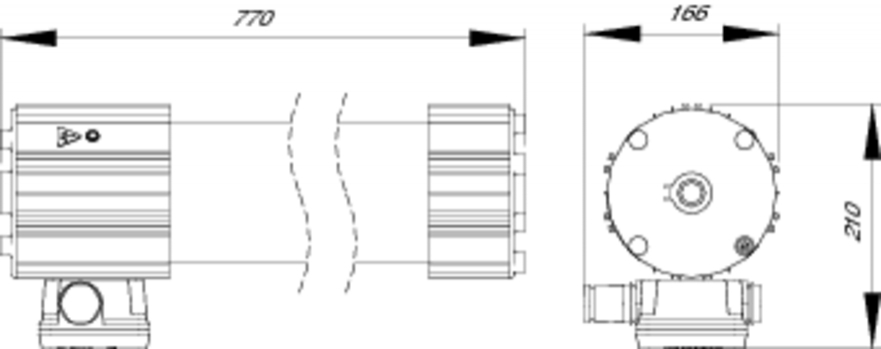

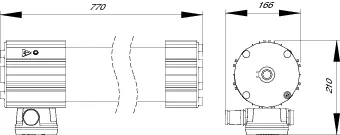

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Масса, кг | Типоразмер | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|
137082 | ЛСП66 ExnR Т5-1х13 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137083 | ЛСП66 ExnR Т5-2х13 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137084 | ЛСП66 ExnR Т5-3х13 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137085 | ЛСП66 ExnR Т5-1х13 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137086 | ЛСП66 ExnR Т5-2х13 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137087 | ЛСП66 ExnR Т5-3х13 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137088 | ЛСП66 ExnR Т5-1х14 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137089 | ЛСП66 ExnR Т5-2х14 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137090 | ЛСП66 ExnR Т5-3х14 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137091 | ЛСП66 ExnR Т5-1х14 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137092 | ЛСП66 ExnR Т5-2х14 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137093 | ЛСП66 ExnR Т5-3х14 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137094 | ЛСП66 ExnR Т5-1х24 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137095 | ЛСП66 ExnR Т5-2х24 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137096 | ЛСП66 ExnR Т5-3х24 АО-1 Табло | G5 | -20°С…+40°С | 6,8 | 1 | 1 |
137097 | ЛСП66 ExnR Т5-1х24 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137098 | ЛСП66 ExnR Т5-2х24 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
137099 | ЛСП66 ExnR Т5-3х24 АО-3 Табло | G5 | -20°С…+40°С | 7,2 | 1 | 3 |
