ЛСП66ЕхnR Т5 (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR Т5 |
Мощность: | 13-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ

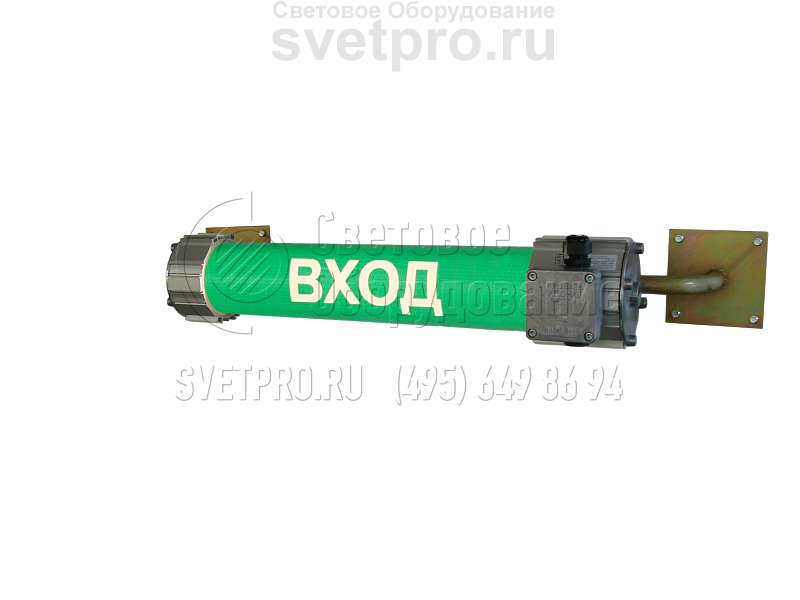

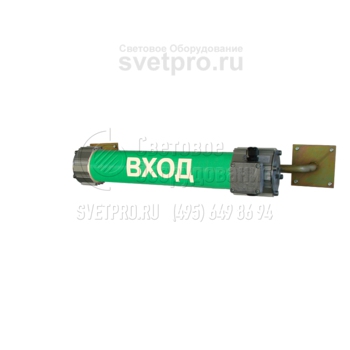

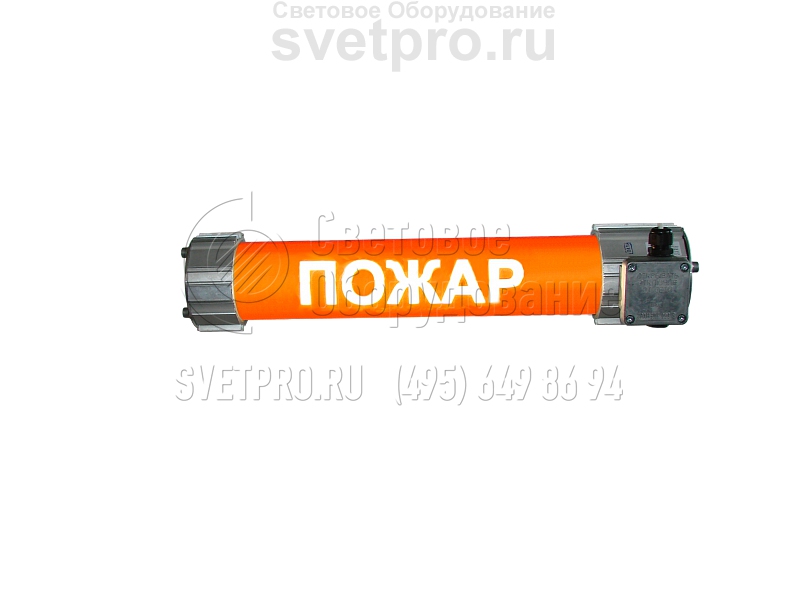

Специальное назначение светильников ЛСП66ExnR Т5 – выполнение информационной функции, повышающей безопасность персонала объектов газовой, нефтяной, деревообрабатывающей, лакокрасочной, химической, текстильной отрасли. Модель во взрывозащищенном исполнении особенно важна для зон 2, на которых может возникнуть взрывоопасная среда (авария, поломка).
Две универсальные скобы подвеса входят с состав поставляемого изделия, если иное не установлено при его заказе. Заказом определяется текст, шрифт, фон информации, доводимой для работников. Вводная коробка при дополнении вторым вводом позволит выполнить транзитное подключение, а не базовый – тупиковый монтаж.
Одна, две, три лампы Т5 мощностью 13, 14, 24 Вт формируют версии изделия. Во всех вариантах типоразмер модели – 1. Соблюдение температурного диапазона (-20°С – +40°С) в области установки табло влияет на своевременность зажигания и длительность эксплуатации.
Оболочку с ограниченным пропуском газов, как вид взрывозащиты, обеспечивает резьбовой лабиринт, которым крышки объединяются со светопропускающим узлом. В состав неразборного узла входит поликарбонатная труба, на которую наносится текст и корпусные детали с пазами для креплений. Степень защиты IP65 ограждает от попадания пыли и воды.
Конструкция

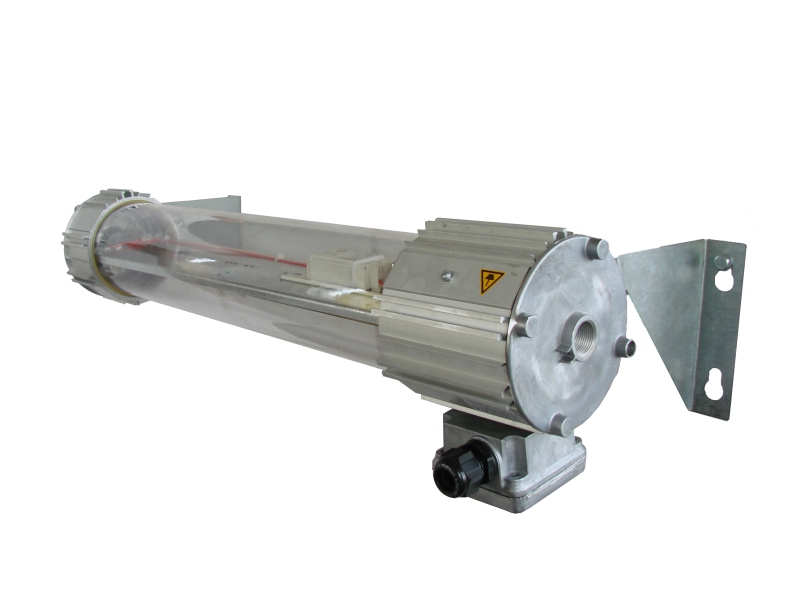

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

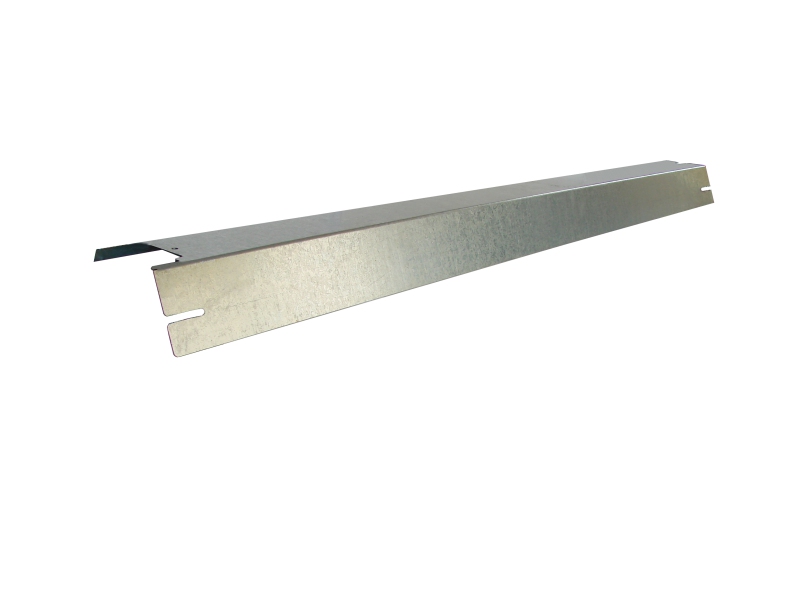

Дополнительная комплектация

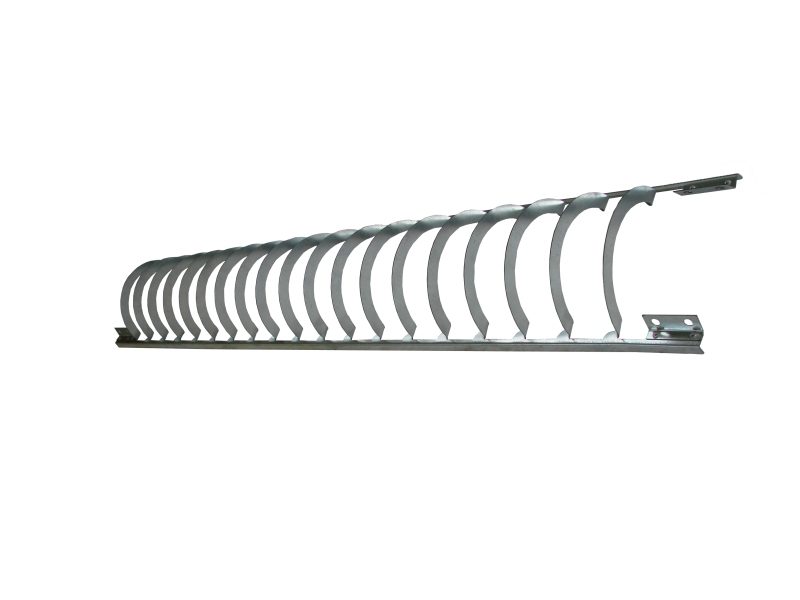

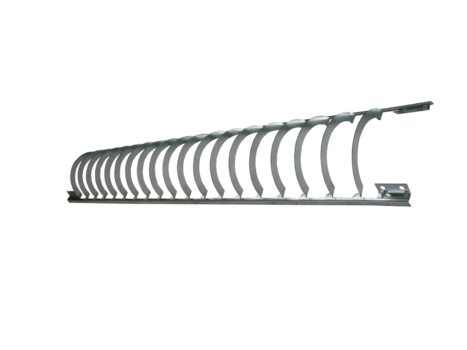

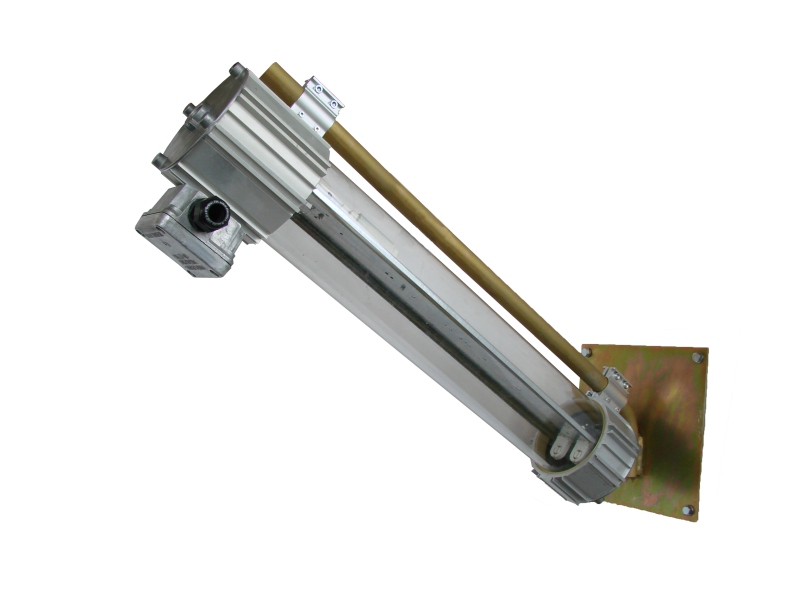

Варианты установки и крепежа

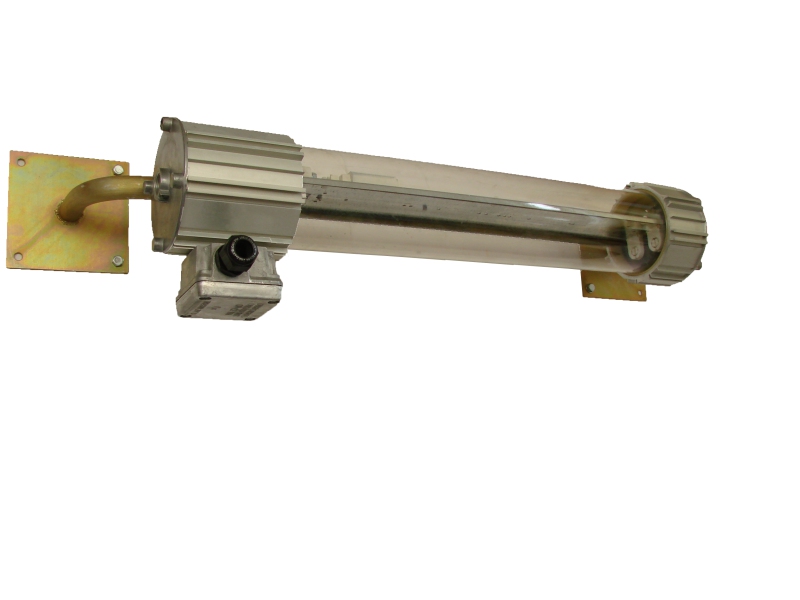

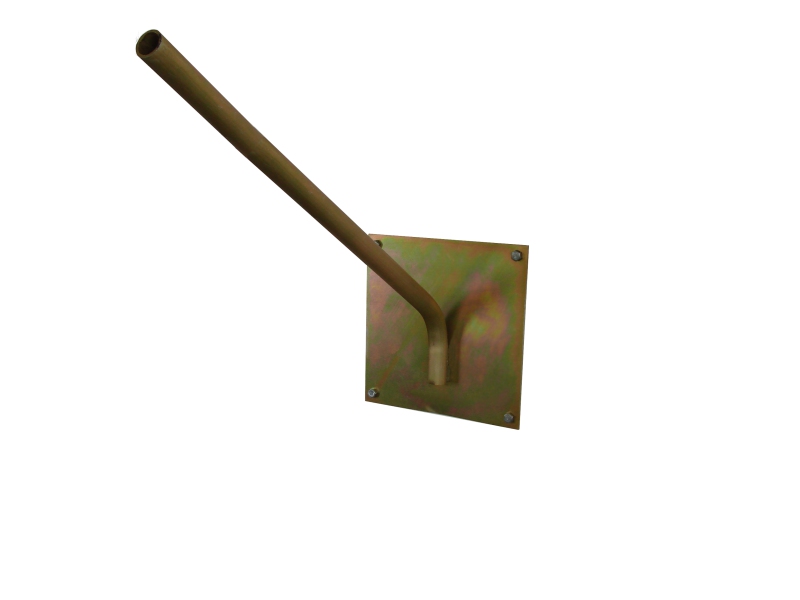

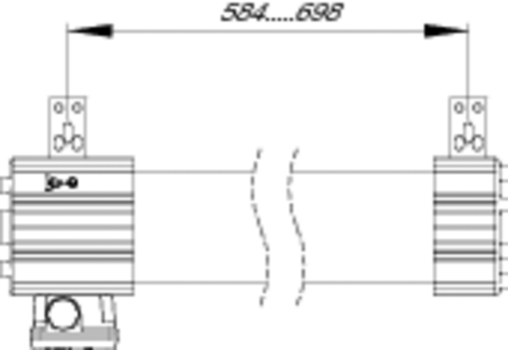

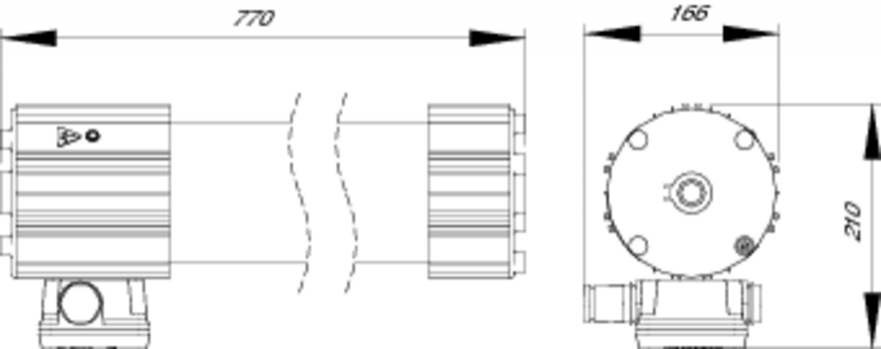

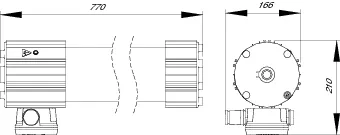

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Масса, кг | Типоразмер |
---|---|---|---|---|---|
137073 | ЛСП66 ExnR Т5-1х13 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137074 | ЛСП66 ExnR Т5-2х13 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137075 | ЛСП66 ExnR Т5-3х13 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137076 | ЛСП66 ExnR Т5-1х14 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137077 | ЛСП66 ExnR Т5-2х14 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137078 | ЛСП66 ExnR Т5-3х14 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137079 | ЛСП66 ExnR Т5-1х24 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137080 | ЛСП66 ExnR Т5-2х24 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
137081 | ЛСП66 ExnR Т5-3х24 Табло | G5 | -20°С…+40°С | 5,5 | 1 |
