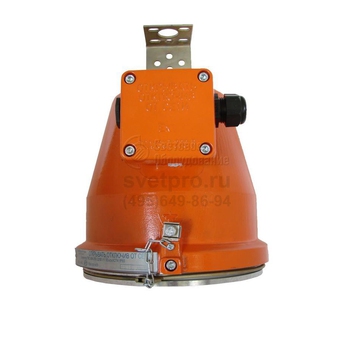

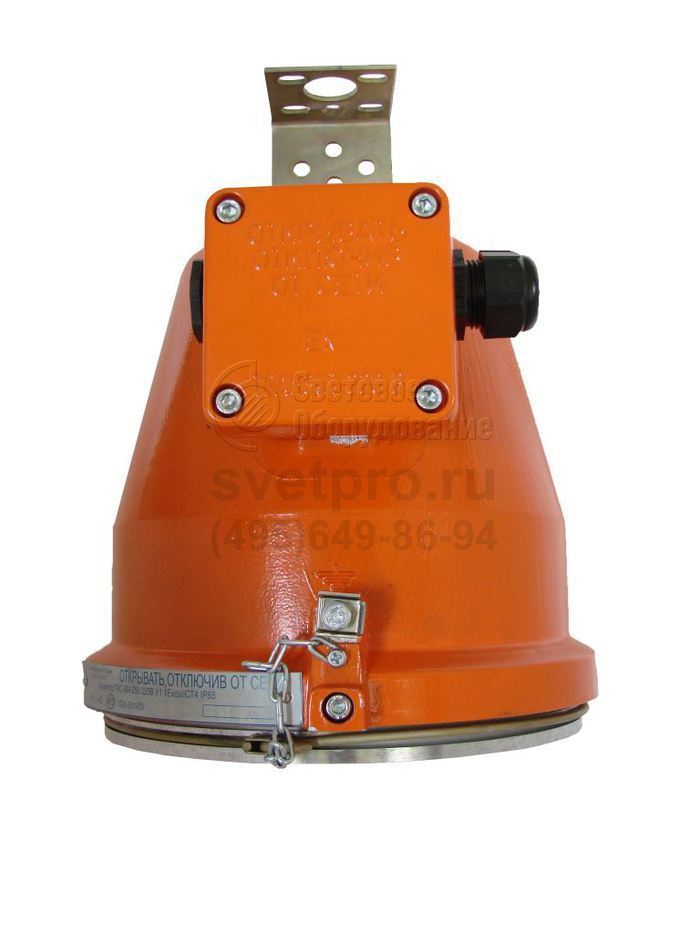

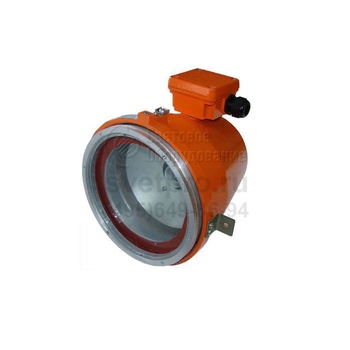

НСП43М-01 Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED), Компактная люминесцентная лампа (КЛЛ), Лампа накаливания (ЛОН), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | GX24q2, RX7s, E27, E40, GX24q3, 2G10, GX24q4 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-01 |
Мощность: | 18-250 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НСП43-01 применяются при вероятности образования взрывоопасной среды в зонах 1-го и 2-го класса нефтеперерабатывающих, химических, деревообрабатывающих предприятий, объектов по производству лакокрасочных и текстильных материалов.
Для модификаций с индексом 01, 02, 03, 05 характерен подвесной тип установки, реализуемой в базовой версии, универсальной скобой подвеса. Модификации: 11, 12, 13, 15, 16 – предназначены для встраивания. Крепления предусматриваются дополнительной комплектацией, в которую может входить: отражатель (формирует защитный угол 15°), решетка, кабельный ввод. Герметичная вводная коробка обеспечивает тупиковый и транзитный монтаж.
Версии для ламп ДРИ, ДНаТ, КЛЛ имеют комплектацию с ЭмПРА (cosφ=0,85) и ЭПРА. Светодиодные изделия оснащены блоком питания. Модификации с красным, желтым и зеленым светом относятся к категории светофор. Данная направленность использования предусмотрена и для изделий с ЛОН. Имеются также световые табло с LED и КЛЛ.
Взрывонепроницаемую оболочку повышенной надежности образует резьбовое объединение корпуса, отлитого из алюминиевого сплава, и металлического кольца, в котором неразъемно закреплен боросиликатный колпак. Степень герметичности до IP65 повышает резиновый уплотнитель.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 11 |
Срок службы | 10 лет |
Пример записи для заказа - 034005 Светильник ГСП43М -02-70 (RX7s)
Пример записи для заказа - 031050 Табло НСП43М-11-75
Текст – «ПОЖАР», цвет букв – черный, фон красный»
Пример записи для заказа - 031041 Светофор НСП43М-11-75 желтый
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.

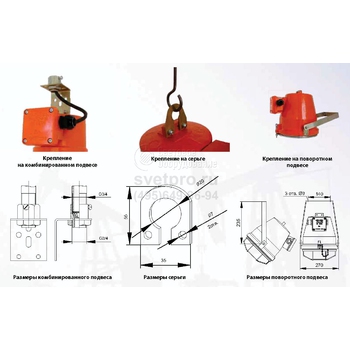

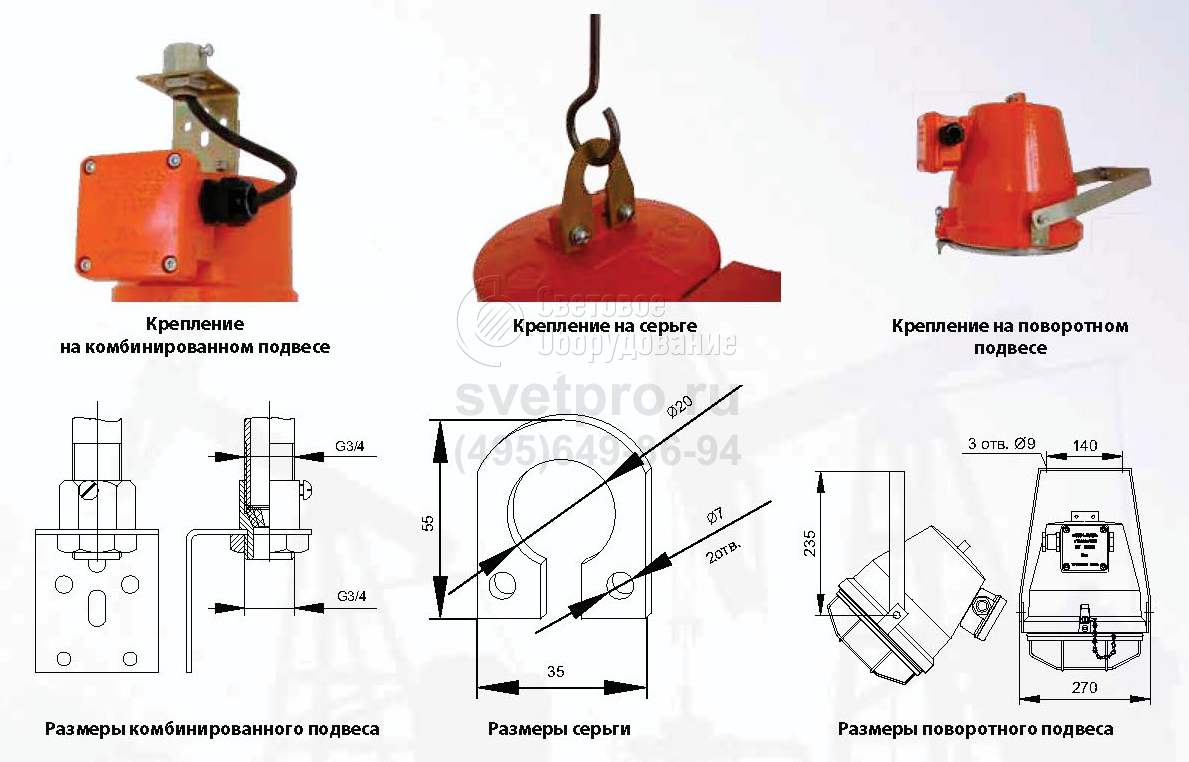

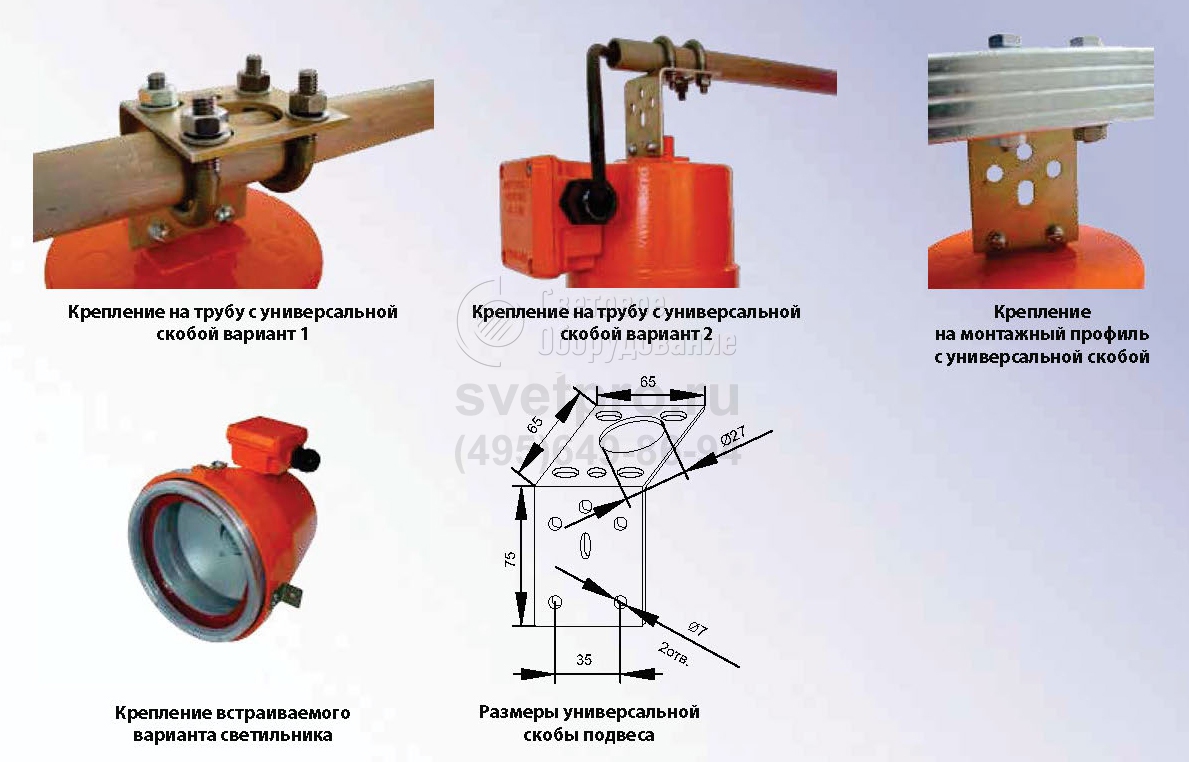

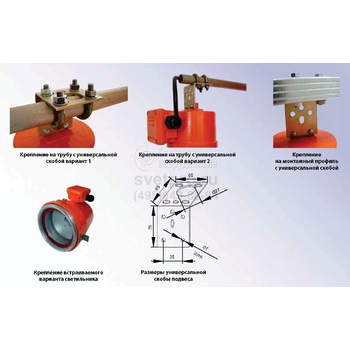

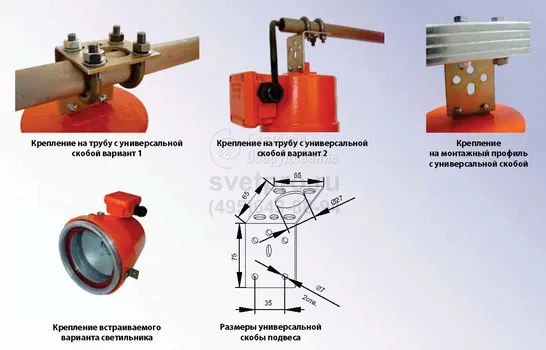

Варианты установки и крепежа

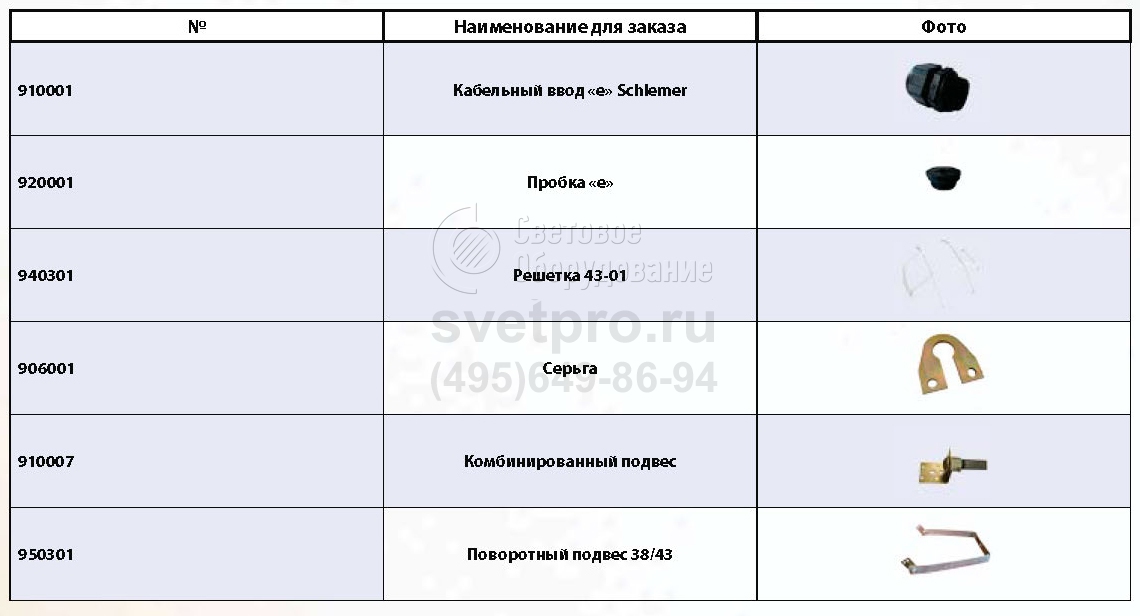

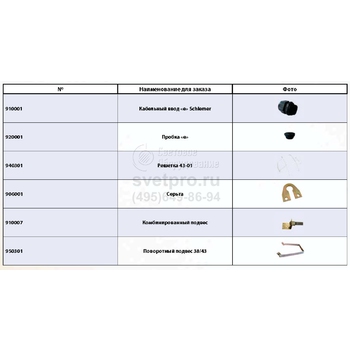

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

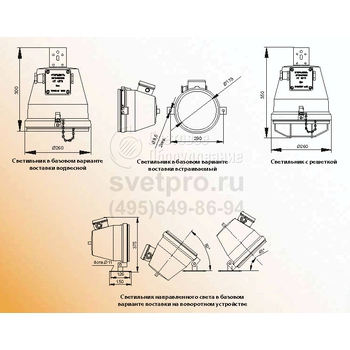

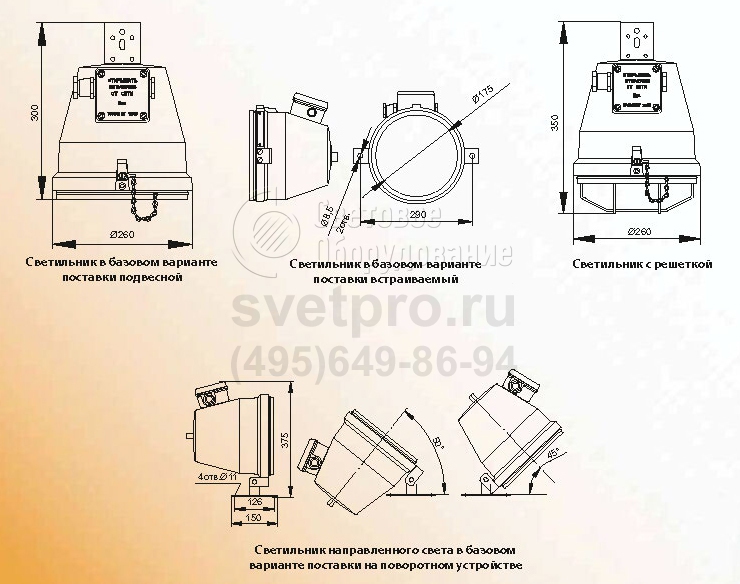

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ГСП43М -02-70 (RX7s) | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ГСП43М -02-70 (RX7s) УХЛ1 | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП43М -02-70 (RX7s) Э | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ГСП43М -02-70 (Е27) УХЛ1 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП43М -02-70 (Е27) Э | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ГСП43М -12-70 (RX7s) | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ГСП43М -12-70 (RX7s) УХЛ1 | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП43М -12-70 (RX7s) Э | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ГСП43М -12-70 (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ГСП43М -12-70 (Е27) УХЛ1 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП43М -12-70 (Е27) Э | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ГСП43М-02-70 (Е27) | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП43М -02-70 (RX7s) | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП43М -02-70 (RX7s) УХЛ1 | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП43М -02-70 (RX7s) Э | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ЖСП43М -02-70 (Е27) УХЛ1 | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП43М -02-70 (Е27) Э | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ЖСП43М -12-70 (RX7s) | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП43М -12-70 (RX7s) УХЛ1 | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП43М -12-70 (RX7s) Э | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ЖСП43М -12-70 (Е27) | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП43М -12-70 (Е27) УХЛ1 | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП43М -12-70 (Е27) Э | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -40° до +40° | Есть |
ЖСП43М-02-70 (Е27) | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-01-150 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-01-150 WAGO | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-01-150 WAGO УХЛ1 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-01-150 УХЛ1 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-01-200 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-01-200 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-01-200 WAGO УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-01-200 УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-01-75 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-01-75 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-01-75 WAGO УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-01-75 УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-03-250 | 250 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-03-250 WAGO | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-03-250 WAGO УХЛ1 | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-03-250 УХЛ1 | 250 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-11-150 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-11-150 WAGO | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-11-150 WAGO УХЛ1 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-11-150 УХЛ1 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-11-200 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-11-200 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-11-200 WAGO УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-11-200 УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-11-75 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-11-75 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-11-75 WAGO УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-11-75 УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-13-250 | 250 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-13-250 WAGO | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-13-250 WAGO УХЛ1 | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-13-250 УХЛ1 | 250 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ФСП43М-05 1х18 (2G10) | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
ФСП43М-05 1х18 (2G10) Э | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 1х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 1х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 1х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 1х42 (GX24g-4) Э | 32 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 2х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 2х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-05 2х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 1х18 (2G10) | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
ФСП43М-15 1х18 (2G10) Э | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 1х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 1х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 1х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 1х42 (GX24g-4) Э | 32 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 2х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 2х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП43М-15 2х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Табло НСП43М-11-75 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Табло НСП43М-11-75 УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Табло НСП43М-16Д 18П | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Табло НСП43М-16Д 18П УХЛ1 | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
Табло ФСП43М-15 1х18 (2G10) | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
Табло ФСП43М-15 1х18 (2G10) Э | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Табло ФСП43М-15 1х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Табло ФСП43М-15 1х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Табло ФСП43М-15 2х18 (GX24g-2) Э | 18 Вт | GX24q-2 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
Светофор НСП43М-11-75 желтый | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 желтый | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 желтый УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-11-75 желтый УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-11-75 зеленый | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 зеленый | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 зеленый УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-11-75 зеленый УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-11-75 красный | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 красный | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
Светофор НСП43М-11-75 красный УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-11-75 красный УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
Светофор НСП43М-16Д 18П желтый | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Светофор НСП43М-16Д 18П желтый УХЛ1 | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
Светофор НСП43М-16Д 18П зеленый | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Светофор НСП43М-16Д 18П зеленый УХЛ1 | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
Светофор НСП43М-16Д 18П красный | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Светофор НСП43М-16Д 18П красный УХЛ1 | 18 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
