Стрела (серия 5) Кронштейн для консольных светильников
Цена*:
по запросу
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Кронштейны серии 5 «Стрела» предназначены для крепления светильников на опорах освещения, установленных на дорогах, во дворах, возле автостоянок и автозаправочных станций, в парках, на бульварах, на территориях коттеджных поселков, заводов, детских садов, школ. Кронштейны обработаны защитным слоем, нанесенным с помощью метода горячего цинкования. Такое покрытие предохраняет конструкцию от коррозии и от вредного воздействия внешних факторов. Благодаря ему срок эксплуатации кронштейнов достигает тридцати лет.
Конструкции монтируются на верхний торец опоры и жестко на нем фиксируются. Для установки кронштейнов, имеющих стопорные кольца, наверху опор есть два ряда крепежных болтов. У кронштейнов с обечайкой есть или один ряд болтов для конической опоры, или два ряда болтов для граненой опоры.
Кронштейны серии 5 «Стрела» – это однорожковые изделия, стандартный угол наклона которых составляет 15о. Высота конструкций варьируется от 0,5 метра до 2 метров, их угол наклона также может быть различным в зависимости от условий эксплуатации. Ряд моделей приспособлен для монтажа на стенах зданий и опорах неметаллического типа.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Имеется широкий ассортимент продукции различного исполнения и размеров.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
- Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

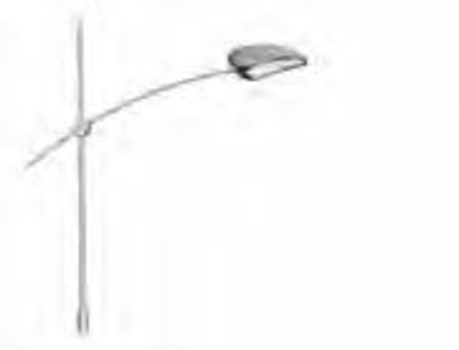

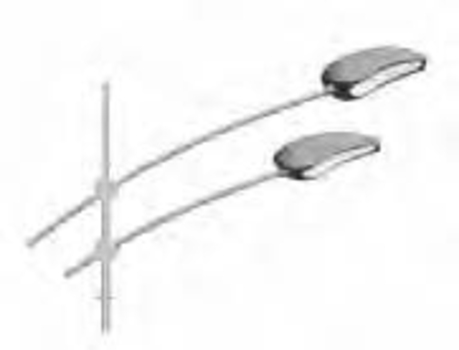

| Однорожковые | Двухрожковые |
|
|
|

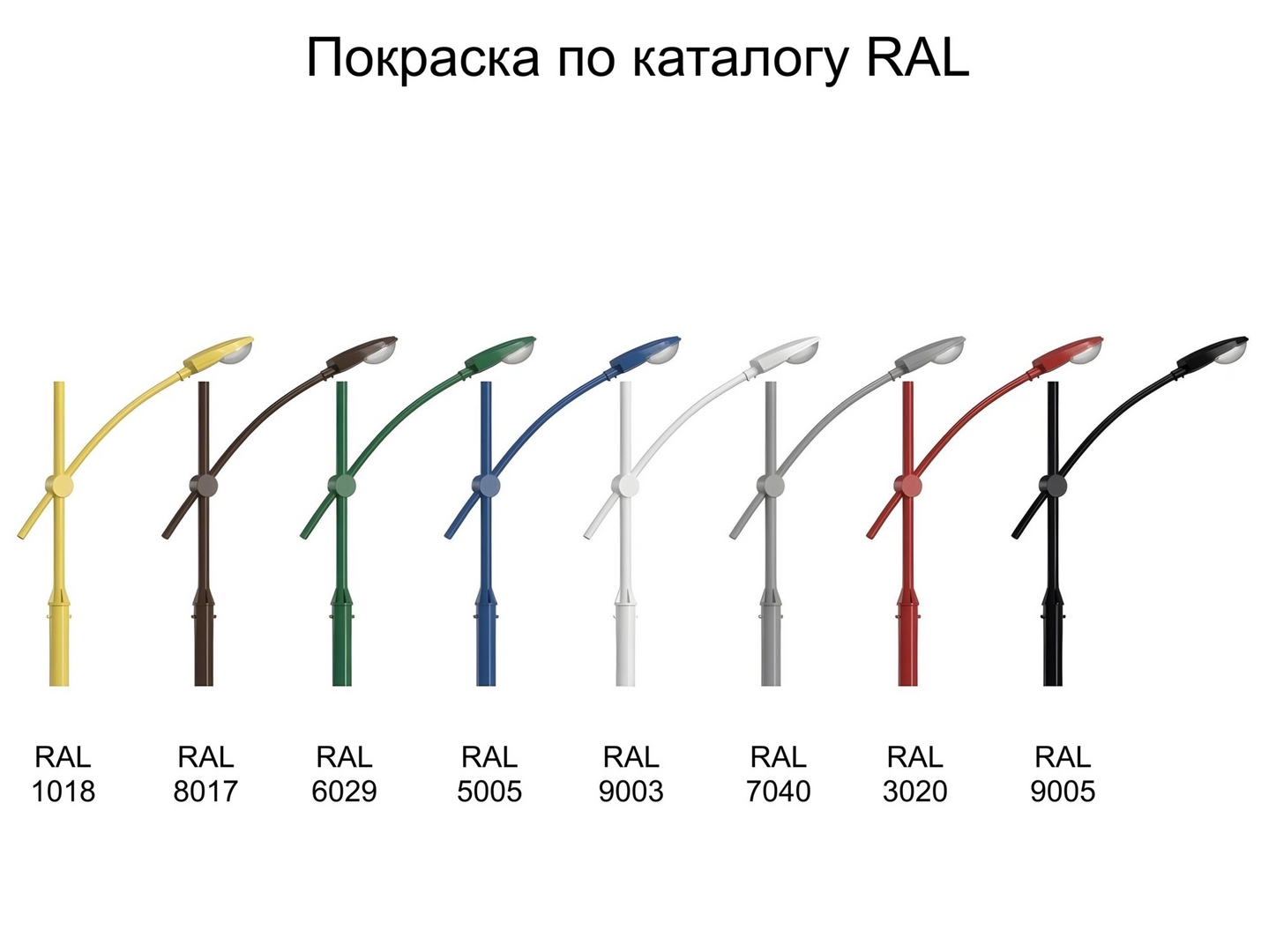

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Материал: | Трубный прокат |
| Артикул производителя: | Стрела (серия 5) |
| Установка: | На верхний торец опоры |

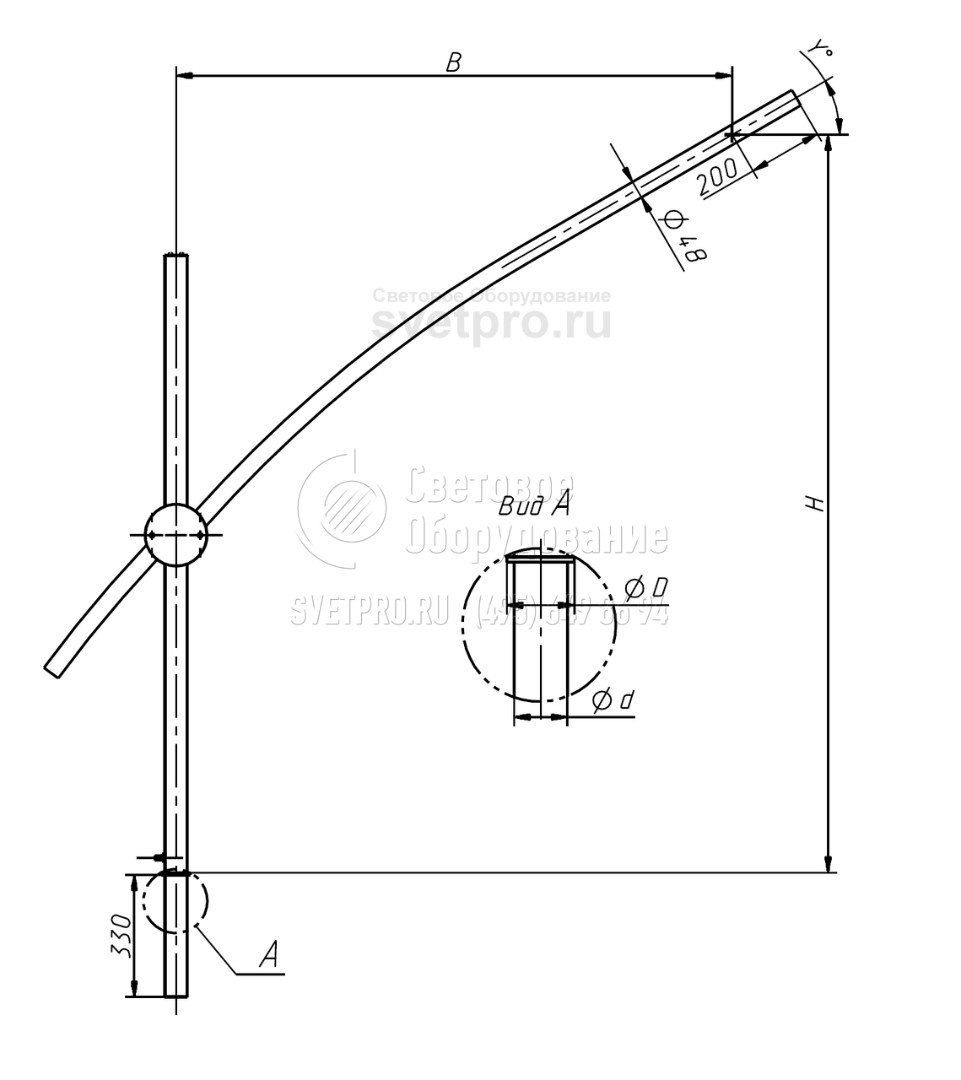

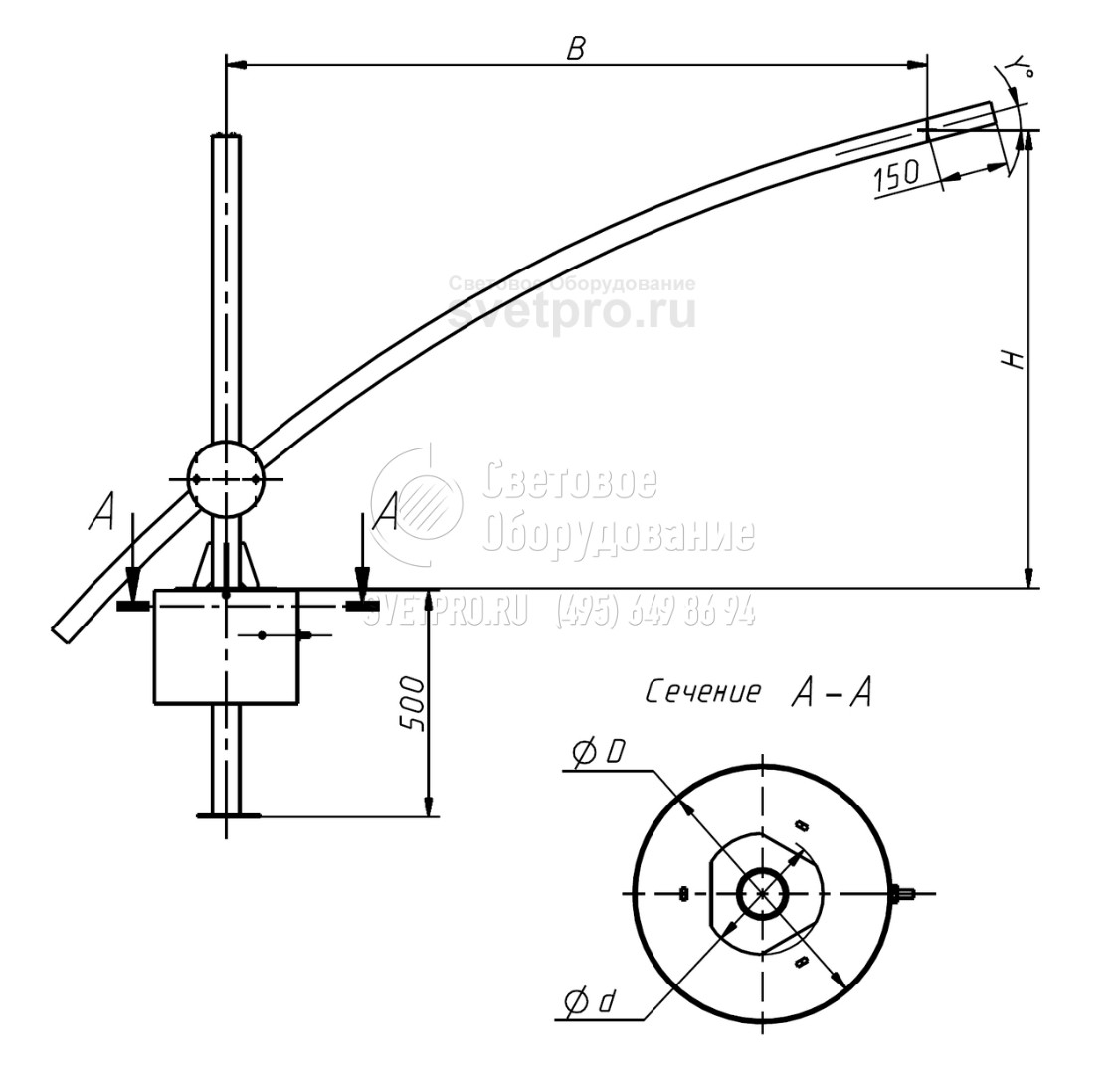

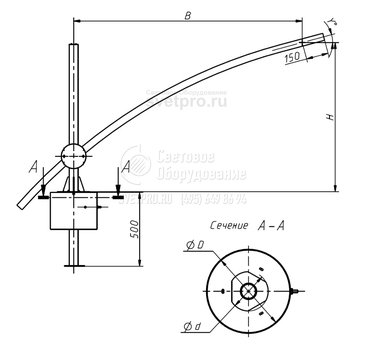

Таблица кодов заказа
Кронштейны серии 5 под один светильник на все типы опор

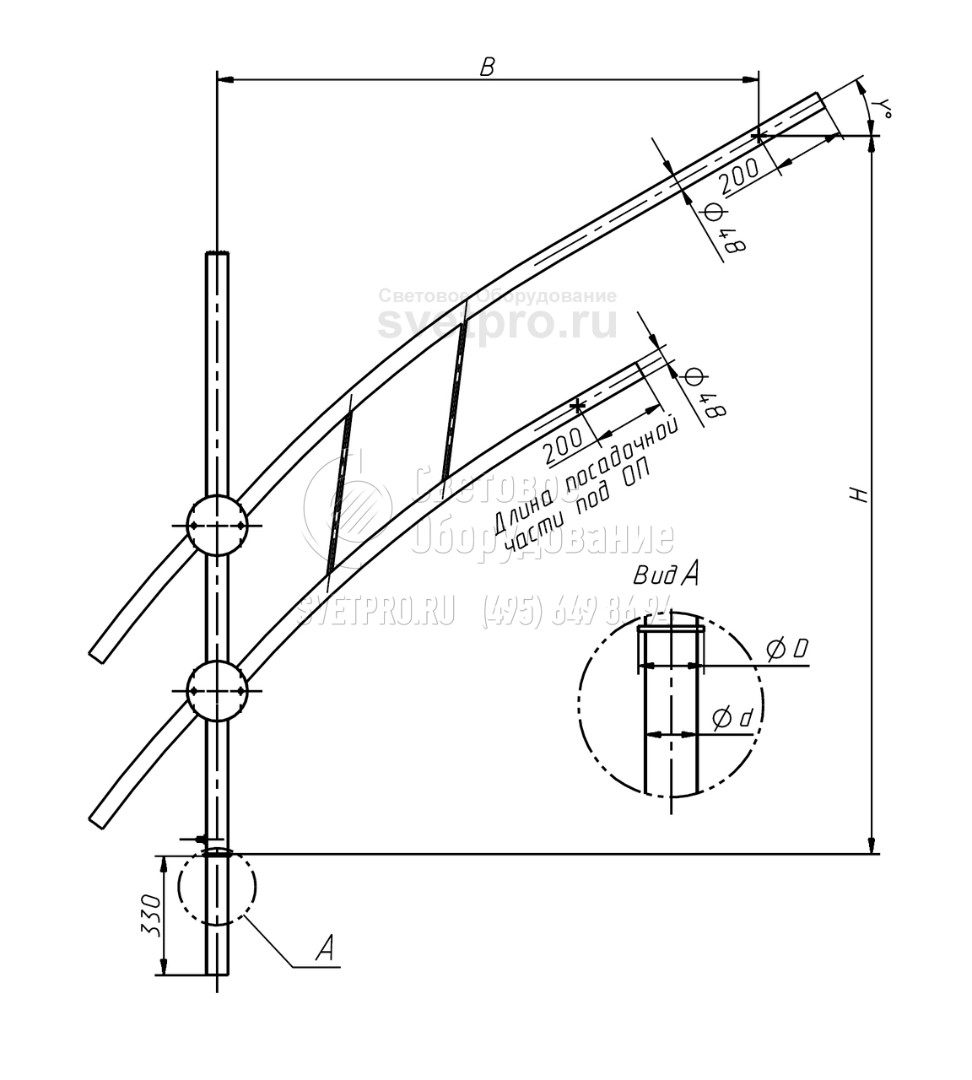

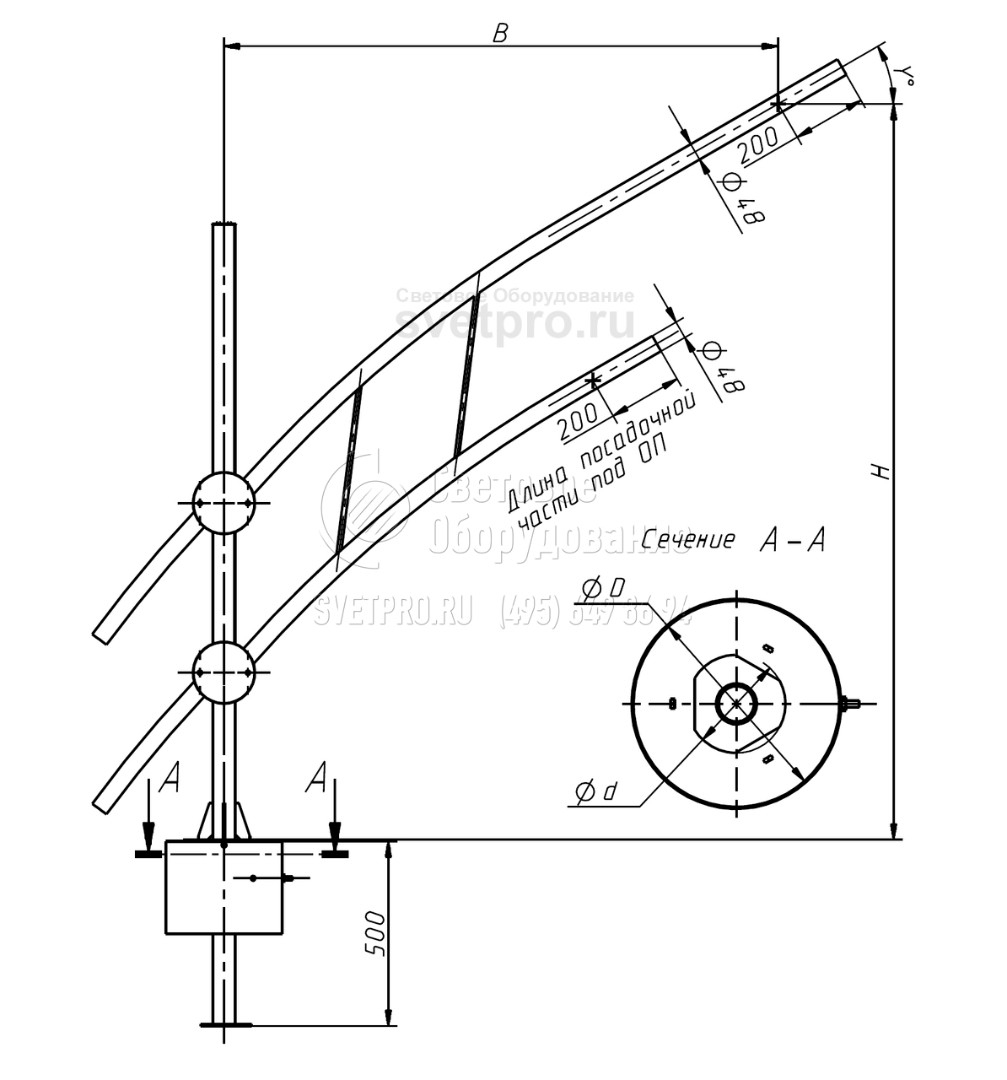

| Обозначение | H, мм | B, мм | D, мм | d, мм | Y, град. | Масса, кг (не более) |
|---|---|---|---|---|---|---|
| 5.К1-1,0-1,5-О1 | 1000 | 1500 | 145 | 120 | 15 | 23 |
| 5.К1-1,0-1,5-О2 | 1000 | 1500 | 180 | 148 | 15 | 24,7 |
| 5.К1-1,0-1,5-О3 | 1000 | 1500 | 230 | 197 | 15 | 26,8 |
| 5.К1-1,0-1,5-О4 | 1000 | 1500 | 285 | 250 | 15 | 29,6 |
| 5.К1-3,5-2,3-7/- О133/76 | 3500 | 2300 | 133 | 76 | 15 | 75,5 |
| 5.К1-3,5-2,3-7/- О219/89 | 3500 | 2300 | 219 | 89 | 15 | 86,5 |
| 5.К1-1,0-1,0-Ф2 | 1000 | 1000 | 75 | 48 | 15 | 19 |
| 5.К1-1,0-1,5-Ф1 | 1000 | 1500 | 60 | 48 | 15 | 19,6 |
| 5.К1-1,0-1,5-Ф3 | 1000 | 1500 | 76 | 60 | 15 | 19,1 |
| 5.К1-1,0-1,5-Ф4 | 1000 | 1500 | 100 | 60 | 15 | 19,2 |
| 5.К1-1,0-1,5-Ф16 | 1000 | 1500 | 135 | 60 | 15 | 20 |
| 5.К1-2,0-1,5-Ф3 | 2000 | 1500 | 76 | 60 | 15 | 24,6 |
| 5.К1-2,0-1,5-Ф4 | 2000 | 1500 | 100 | 60 | 15 | 24,7 |
| 5.К1-2,0-1,5-30/-Ф3 | 2000 | 1500 | 76 | 60 | 30 | 23,7 |
| 5.К1-2,0-1,5-30/-Ф4 | 2000 | 1500 | 100 | 60 | 30 | 23,8 |
|
|
|
Кронштейны серии 5 под два светильника однонаправленные на все типы опор
| Обозначение | H, мм | B, мм | D, мм | d, мм | Y, град. | Масса, кг (не более) |
|---|---|---|---|---|---|---|
| 5.К2-1,0-1,5-О1 | 1000 | 1500 | 145 | 120 | 15 | 33,5 |
| 5.К2-1,0-1,5-О2 | 1000 | 1500 | 180 | 148 | 15 | 34,7 |
| 5.К2-1,0-1,5-О3 | 1000 | 1500 | 230 | 197 | 15 | 36,5 |
| 5.К2-1,0-1,5-О4 | 1000 | 1500 | 285 | 250 | 15 | 40,2 |
| 5.К2-1,0-1,5-Ф1 | 1000 | 1500 | 60 | 48 | 15 | 31,5 |
| 5.К2-1,0-1,5-Ф3 | 1000 | 1500 | 76 | 60 | 15 | 31,3 |
| 5.К2-1,0-1,5-Ф4 | 1000 | 1500 | 100 | 60 | 15 | 31,4 |
| 5.К2-2,0-1,5-Ф3 | 2000 | 1500 | 76 | 60 | 15 | 35,5 |
| 5.К2-2,0-1,5-30/-Ф3 | 2000 | 1500 | 76 | 60 | 15 | 34,5 |
|
|
как выбрать опору?
Фото с объектов
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

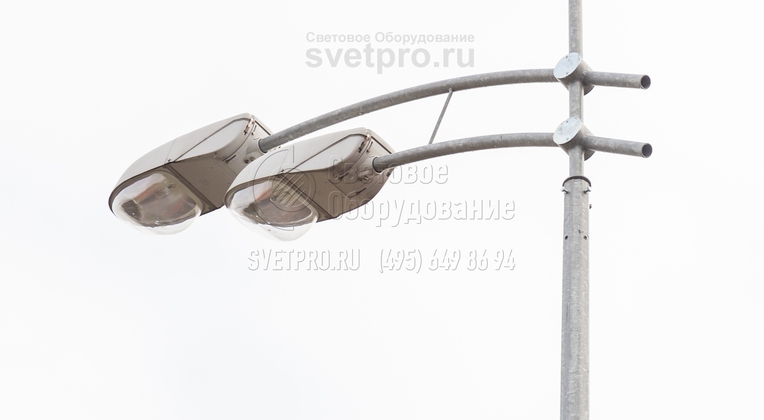

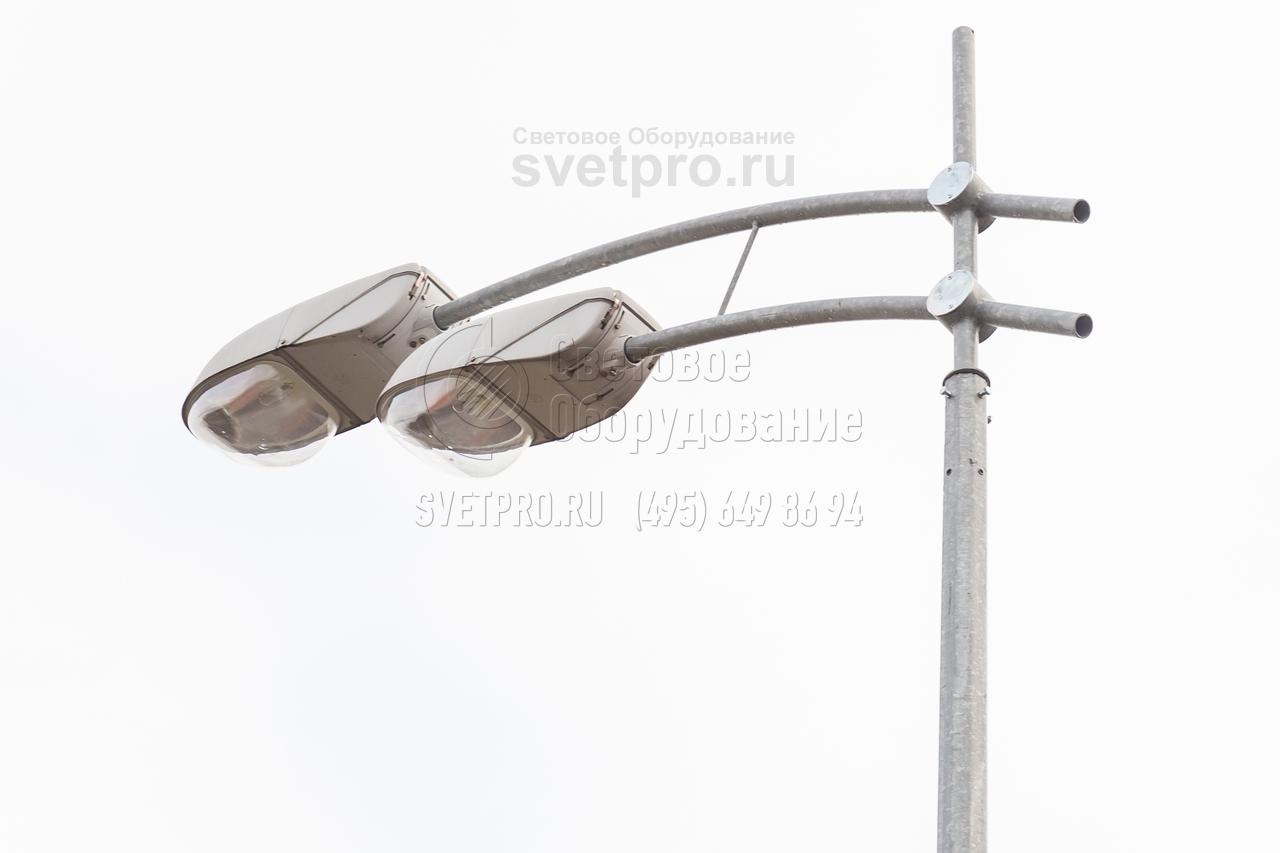

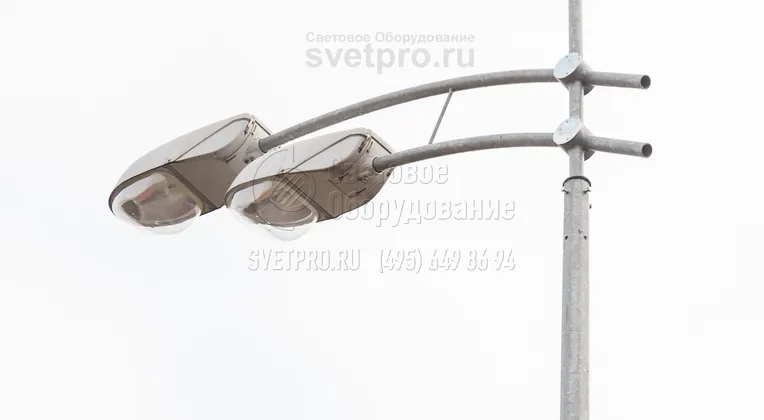

6. На изображении видны все характерные особенности кронштейна модификации «Стрела». Он состоит из вертикальной части и двух изогнутых консолей, которые крепятся с помощью декоративных накладок. Возможен выпуск модели с одним выносом под СП с газоразрядной лампой.
-

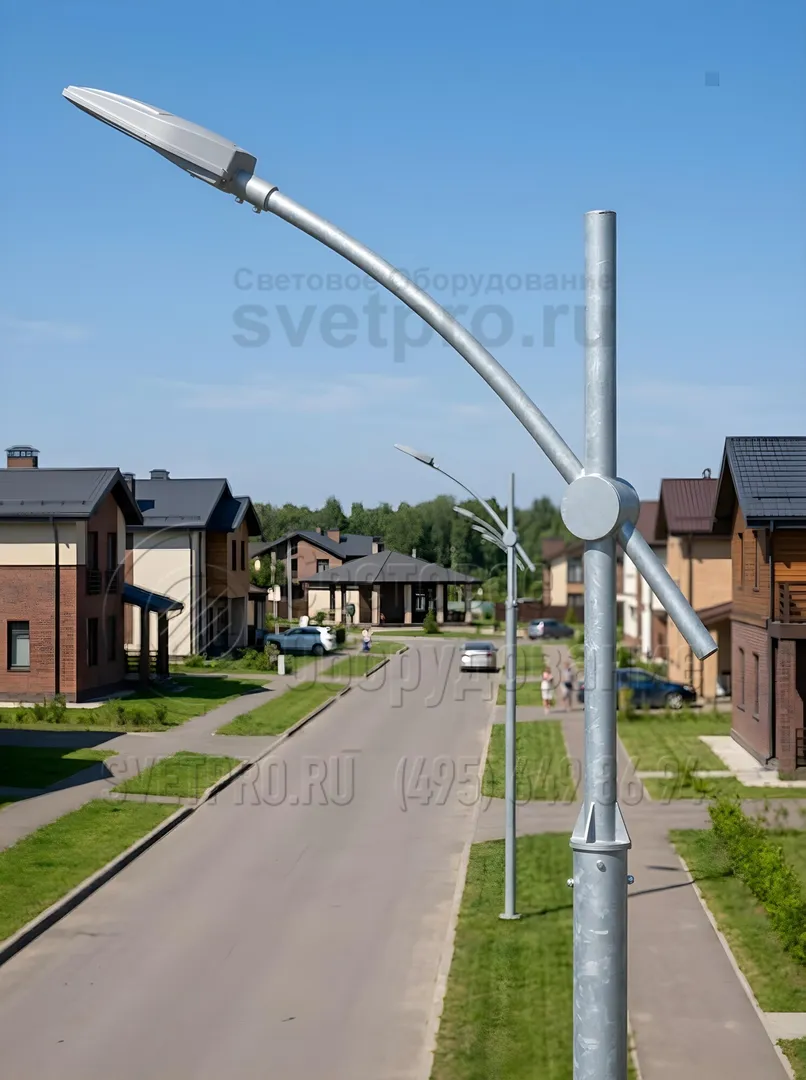

7. На этом изображении показан общий вид опоры, на которую установлен кронштейн модели «Стрела». Так как он имеет красивый внешний вид, то превращает классическую конструкцию с граненым стволом в декоративную. Ее можно применять для освещения скверов в городах или входных групп. -

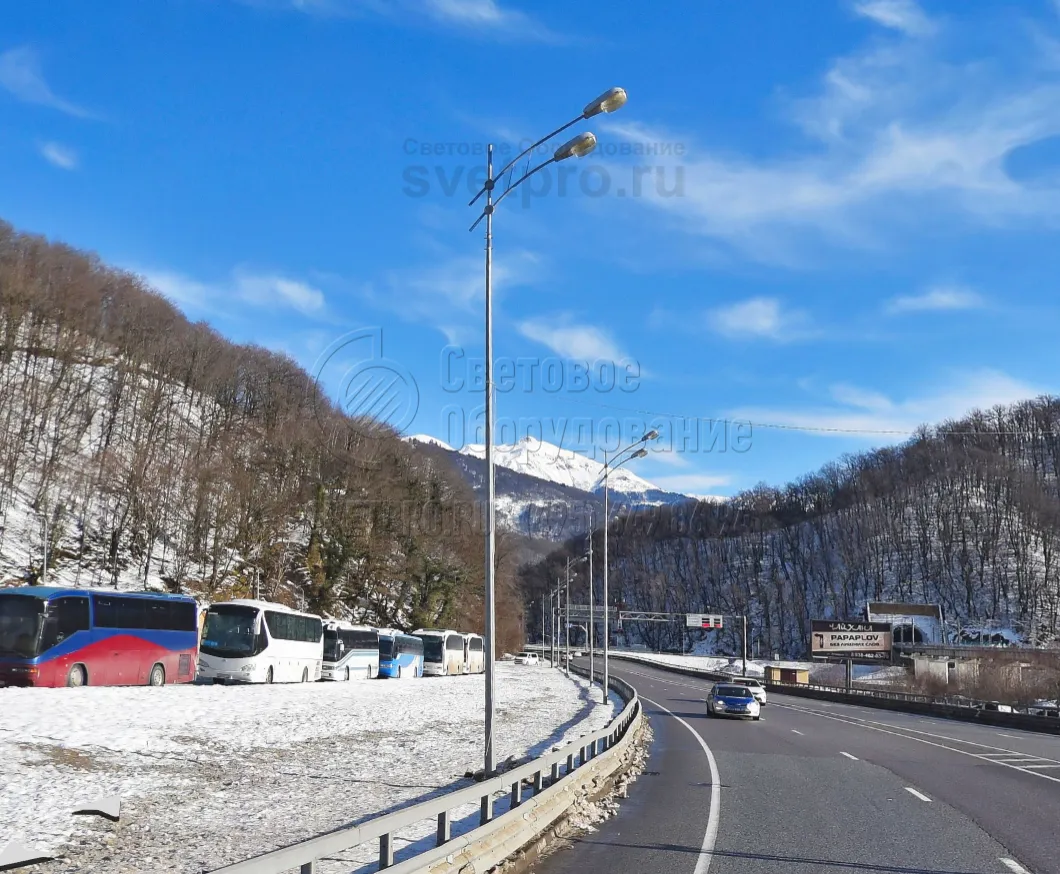

8. Кронштейны модификации «Стрела» с двумя лампами дают возможность очень ярко и экономично осветить большие площадки, в том числе территорию возле мемориальных комплексов, парковки у ТРЦ и т.п. За счет двух светильников увеличивается интенсивность светового потока от одной инженерной конструкции. -

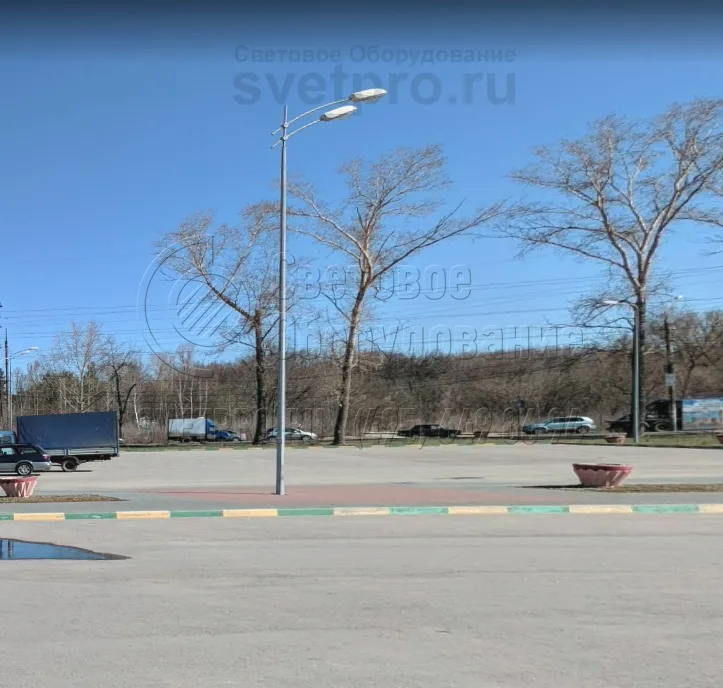

9. Несмотря на кажущуюся массивность конструкций типа «Стрела», они имеют относительно небольшой вес. Поэтому могут устанавливаться на опорах с малой несущей способностью. Они не выдерживают вес электрических проводов, поэтому линии для электричества должны подводится под землей. -
10. На изображении представлен кронштейн модели «Стрела», к которого можно видеть две консоли под светильники. Так как эта конструкция размещается на парковке для транспорта, инженеры прокладывали кабели в траншеях. Провод к самому светильнику идет внутри кронштейна и не виден снаружи. -

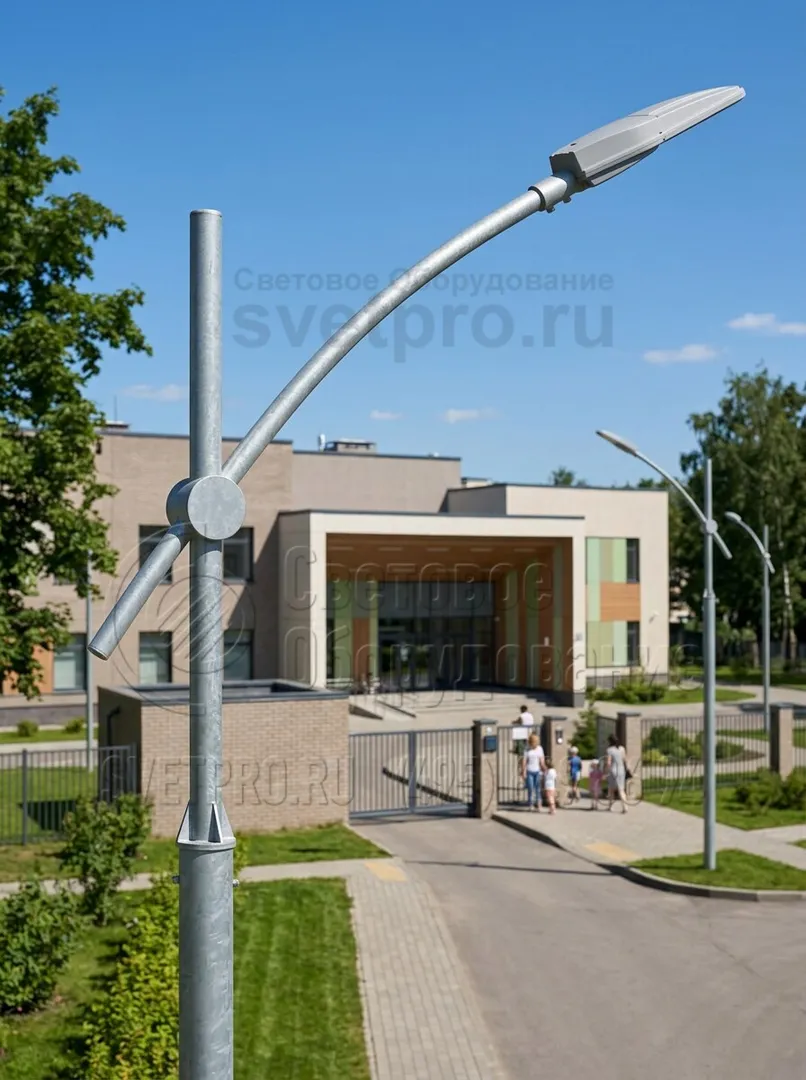

11. На изображении представлен кронштейн «Стрела», установленный на оголовке классической конической опоры. Покупатель по своему желанию может выбирать длину вертикальной и наклонной части, а также угол наклона относительно горизонтали. Так можно варьировать расположение светового пятна. -
12. Кронштейн модели «Стрела» можно использовать для решения тех же задач, что и классические радиусные или безрадиусные модификации. Но в варианте, представленном на изображении, кронштейны играют не только функциональную, но и декоративную роль. Они украшают дорогу для автомобилей. -
13. Одной из особенностей кронштейнов модели «Стрела» является их универсальность. Они органично сочетаются с декоративными элементами со светодиодными лентами, которые устанавливаются на корпусах опор. Пример такого сочетания для украшения дороги представлен на изображении. -
14. Кронштейны «Стрела» делаются из стальных труб небольшого диаметра. Для увеличения срока службы этого изделия после сборки кронштейн цинкуется. После высыхания цинка его поверхность приобретает серебристый цвет. Но по отдельному заказу изделие можно окрасить в любой выбранный цвет. -
15. На изображении представлен пример установки кронштейна модели «Стрела» на корпус опоры граненой формы и большого диаметра. Установка может производится на любой оголовок с универсальным местом под хвостовик. Для сборки достаточно закрутить болты и не использовать сварочное оборудование. -
16. Кронштейны этой модели можно ставить на силовые и несиловые опоры. На изображении представлен первый вариант. Кабель, который нужен для работы ламп, подвешивается в воздухе. Крепление производится за специальную арматуру, а для ввода внутрь используется отверстие в корпусе. -
17. Если нужно ярко осветить автомобильную дорогу, на одну опору для систем наружного освещения ставится два светильника. В варианте на изображении для этого применяется кронштейн модели «Стрела». Выгнутые консоли располагаются под углом к горизонтали, чтобы увеличить площадь освещения. -
18. Консоли кронштейна модели «Стрела» имеют универсальный диаметр, который по размеру соответствует диаметру монтажного отверстия на светильнике. Можно ставить светодиодную или газоразрядную лампу. В последнем варианте ПРА для лампы установлены внутри корпуса светильника.
