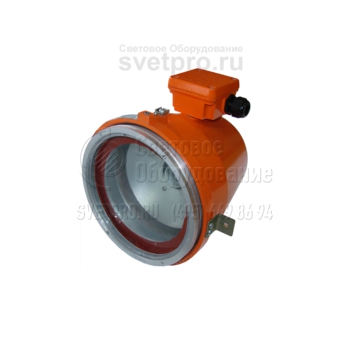

НСП43М-13 Взрывозащищенный светильник с галогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Галогенная лампа (ГЛН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-13 |
Мощность: | 250 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НСП43М-13 предназначены для применения в зонах 1 и 2, выделяемых на территориях промышленных предприятий: химических, нефтеперерабатывающих, деревообрабатывающих, лакокрасочных, текстильных. Специфика зон – вероятность образования взрывоопасной среды.
Модель предназначена для встраиваемой установки, оснащена соответствующим крепежом. Вводная коробка позволяет применять тупиковый (базовая комплектация) и транзитный монтаж.
Галогенная лампа мощностью 250 Вт применяется в двух предлагаемых модификациях. Отличия построены на климатическом исполнении – увеличение допустимого значения отрицательной температуры с -40°С до -60°С.
Конструктивно светильник НСП43М-13 состоит из литого, устойчивого к коррозии, корпуса и светопропускающего элемента – боросиликатного колпака. Оптический элемент установлен в металлическое кольцо с соблюдением герметичности и неразборности. Кольцо и корпус объединяются резьбовым лабиринтом, гарантирующим взрывонепроницаемость. Резиновое уплотнительное кольцо, проложенное в месте объединения, препятствует попаданию в оптический отсек влаги и пылевых образований. Степень защиты – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

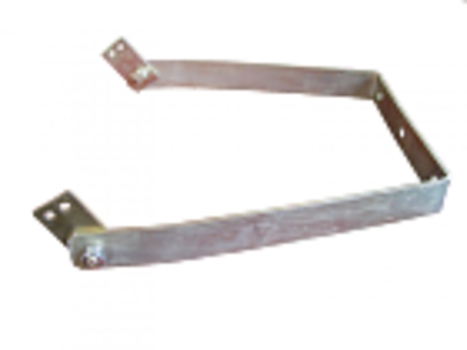

Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 | 950301 |

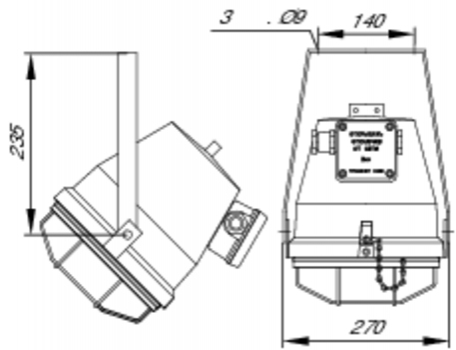

Варианты установки и крепежа

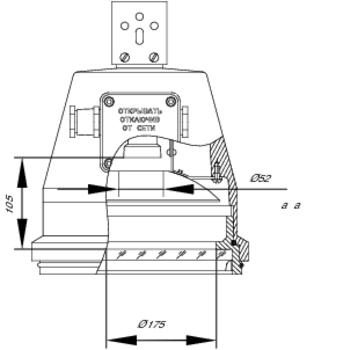

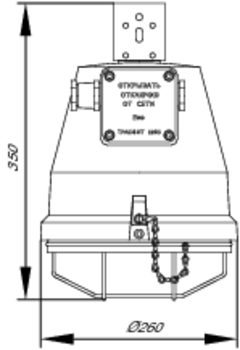

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
31023 | НСП43М-13-250 | КГВ-250 Е27 | 1ExdsIICT4 | -45°С…+40°С | 11 |
31031 | НСП43М-13-250 УХЛ1 | КГВ-250 Е27 | 1ExdsIICT4 | -60°С…+40°С | 11 |
