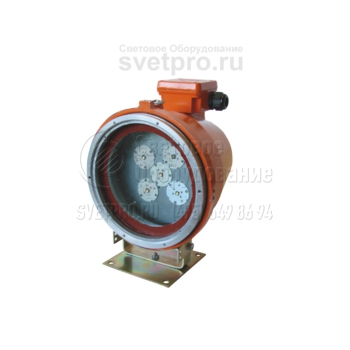

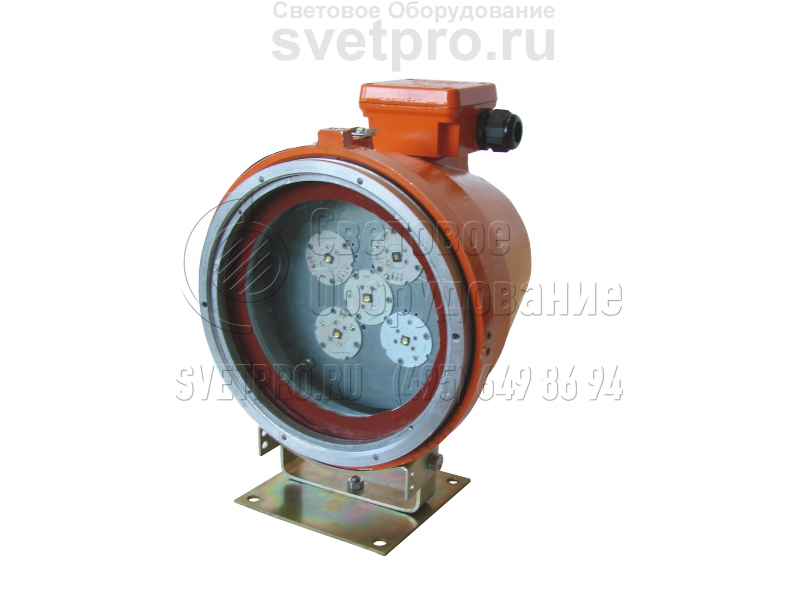

НСП43М-16Д Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-16Д |
Мощность: | 18-36 Вт |
Световой поток: | 1980-3960 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники НСП43М-16Д обеспечивают экономичное, лишенное визуальных пульсаций, освещение производственных (внутренних и наружных) участков предприятий, на которых в зонах 1 и 2 может образоваться взрывоопасная среда. В сферу применения входят объекты по производству лакокрасочной, текстильной, химической продукции, деревообработки и нефтепереработки.
При установке используются входящие в комплектацию крепления. Вводная коробка с видом взрывозащиты «s» в базовом варианте оснащена одним вводом и пробкой. Так реализуется тупиковый монтаж. Транзитное подключение осуществляется при дооснащении вторым вводом.
Модификации отличаются мощностью модулей: 16, 24, 27, 36 Вт. Излучаемый световой поток в изделиях с нейтральной цветовой температурой: 1980–3960 лм. Версии с индексом УХЛ1 отличает значение допустимых отрицательных температур (-60°С), не отражающихся на работоспособности.
Взрывонепроницаемость оболочки достигается способом объединения конструктивных частей – резьбовым лабиринтом. Литой корпус соединяется с металлическим кольцом, в которое установлен боросиликатный колпак. Светопропускающий узел – неразъемный и герметичный. Герметичность внутренней полости (IP65) достигается применением резинового уплотнения.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |

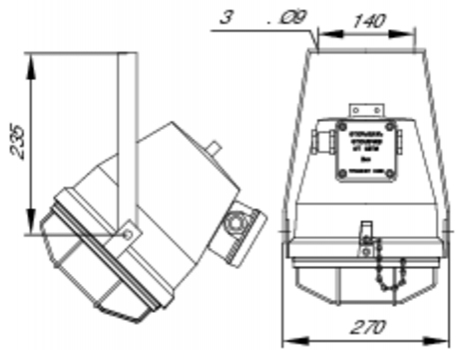

Варианты установки и крепежа

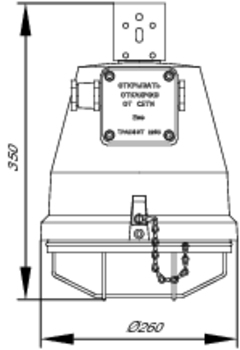

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Световой поток |
---|---|---|---|---|---|---|
039009 | НСП43М-16Д 18П | LED-18 | 1ExdsIICT6 | -45°С…+40°С | 11 | 1980 |
039010 | НСП43М-16Д 24П | LED-24 | 1ExdsIICT6 | -45°С…+40°С | 11 | 2640 |
039011 | НСП43М-16Д 27П | LED-27 | 1ExdsIICT6 | -45°С…+40°С | 11 | 2970 |
039012 | НСП43М-16Д 36П | LED-36 | 1ExdsIICT6 | -45°С…+40°С | 11 | 3960 |
039013 | НСП43М-16Д 18П УХЛ1 | LED-18 | 1ExdsIICT6 | -60°С…+40°С | 11 | 1980 |
039014 | НСП43М-16Д 24П УХЛ1 | LED-24 | 1ExdsIICT6 | -60°С…+40°С | 11 | 2640 |
039015 | НСП43М-16Д 27П УХЛ1 | LED-27 | 1ExdsIICT6 | -60°С…+40°С | 11 | 2970 |
039016 | НСП43М-16Д 36П УХЛ1 | LED-36 | 1ExdsIICT6 | -60°С…+40°С | 11 | 3960 |
