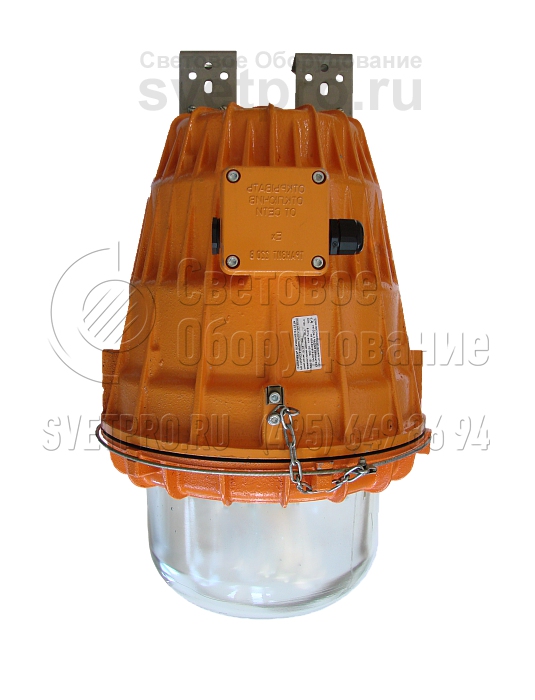

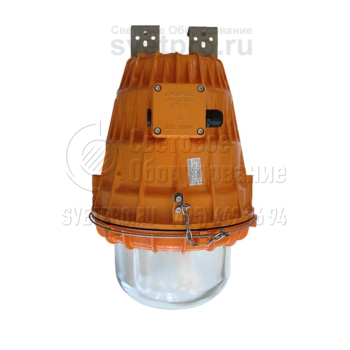

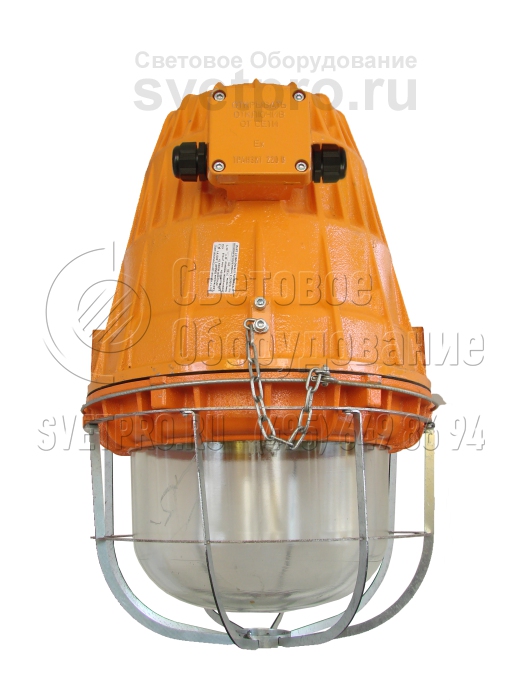

Видар Ж Взрывозащищенный светильник с натриевой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Видар Ж |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Видар Ж применяется в производственных цехах, на наружных площадках, складах. Изделия поддерживают безопасность в зонах 1 и 2 предприятий, на которых может образоваться взрывоопасная среда: химические, газовые, нефтеперерабатывающие, деревообрабатывающие, текстильные, лакокрасочные производства.
Установка светильников весом 30 кг осуществляется с использованием креплений базовой или дополнительной комплектации. Вводная коробка имеет один кабельный ввод и пробку для реализации тупикового подключения, транзитный вариант доступен при приобретении 2-го ввода.
В габаритный формат изделия с патроном Е40 устанавливаются ДНаТ-250 и ДНаТ-400. Модификации формируются с применением ЭПРА и ЭмПРА. Различия внесены и диапазоном температуры, при которой соблюдается эффективность работы: -40 (-60)°С – +40°С. Для ограничения слепящего действия применяется внешний отражатель (защитный угол 15°). Металлическая решетка защитит от механических воздействий.
Взрывонепроницаемость конструктивной оболочки обеспечена резьбовым лабиринтом, объединяющим составные части: светопропускающий колпак и корпус. Колпак неразборно объединен с опорным кольцом. Металлические части устойчивы к коррозии. Уплотнительное резиновое кольцо повышает степень герметичности до IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса, без решетки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 30 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |

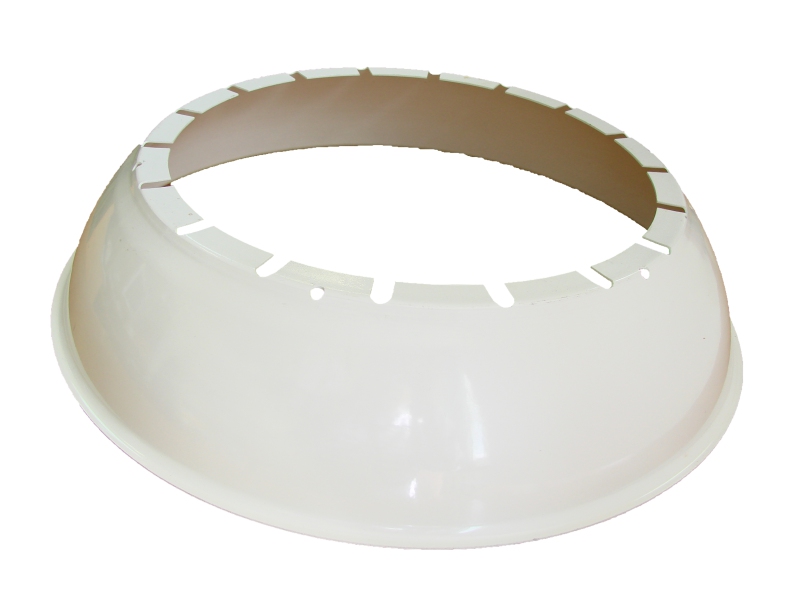

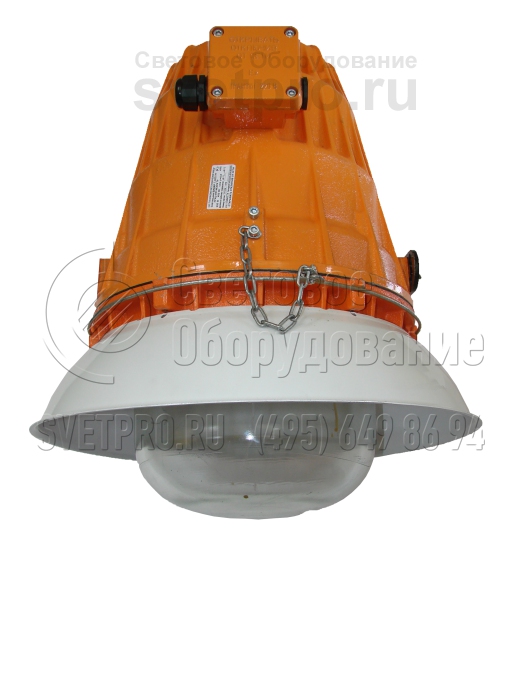

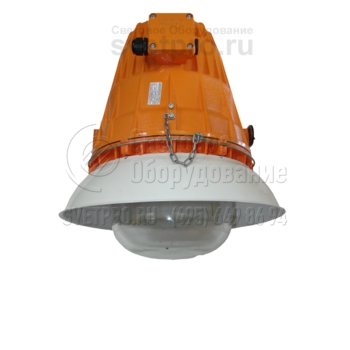

Отражатель «ВИДАР» | 930701 | |

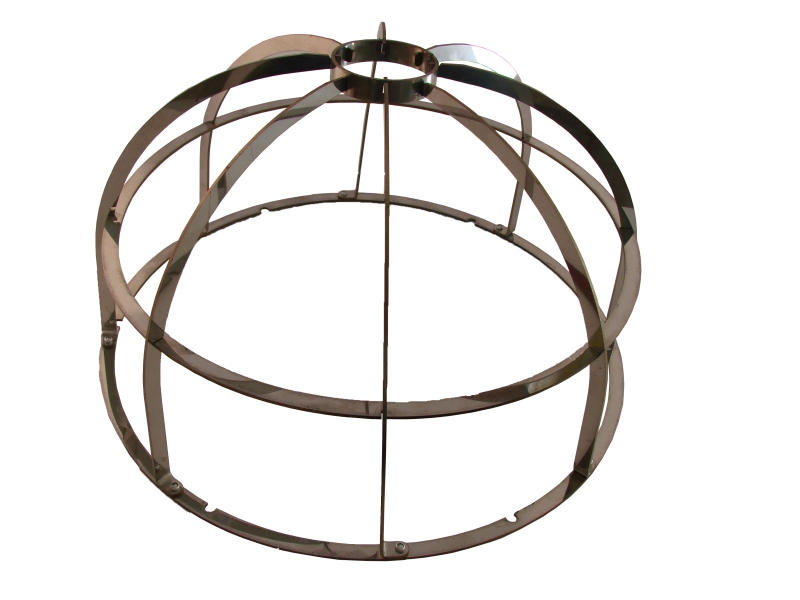

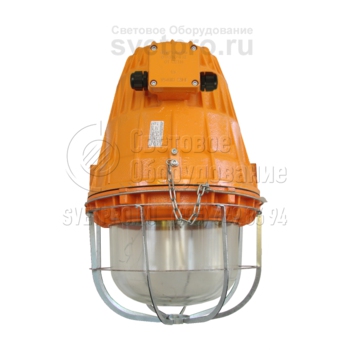

Решётка «ВИДАР» | 940701 | |

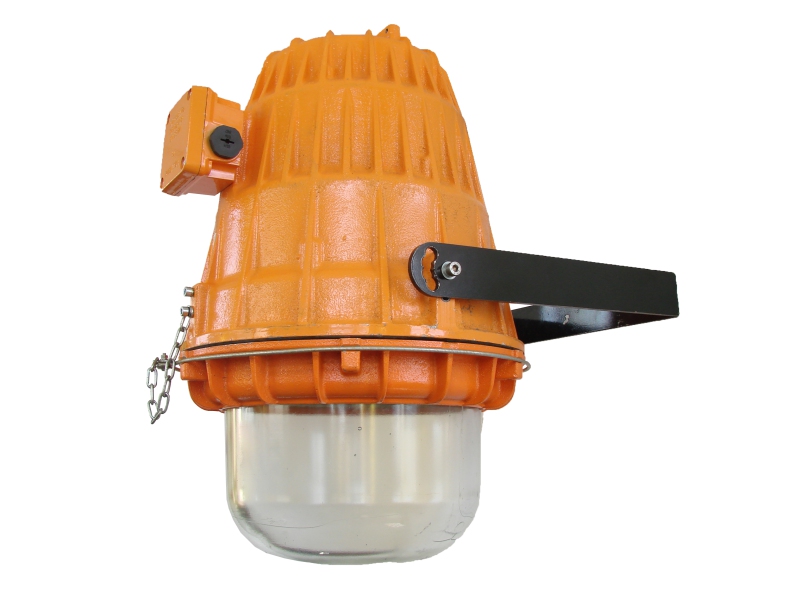

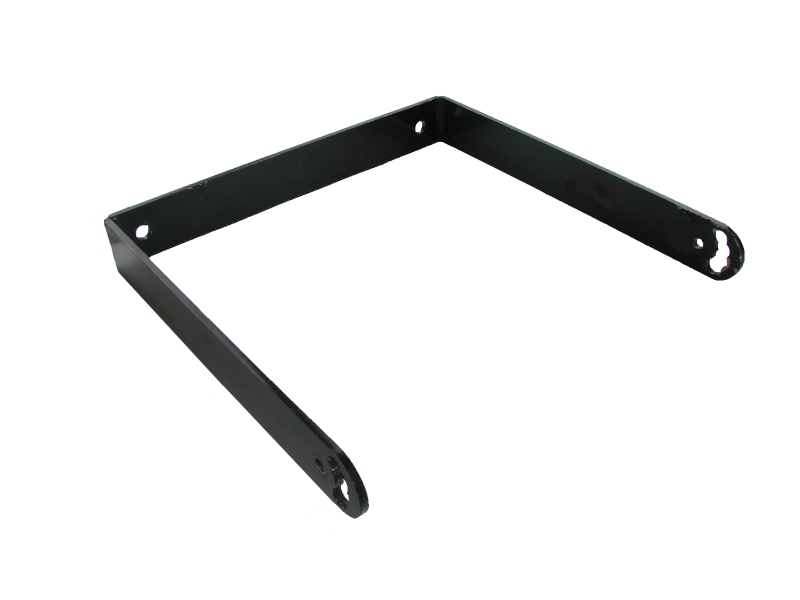

Поворотный подвес «ВИДАР» | 950701 | |

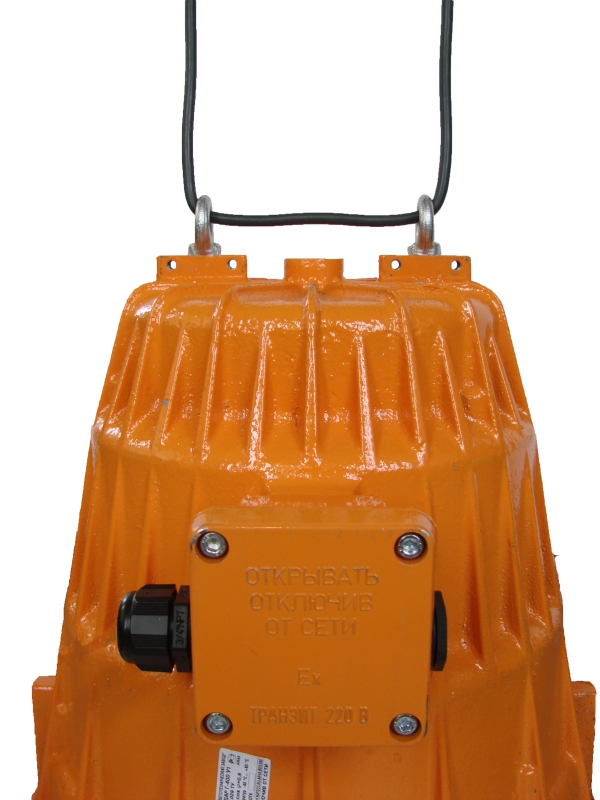

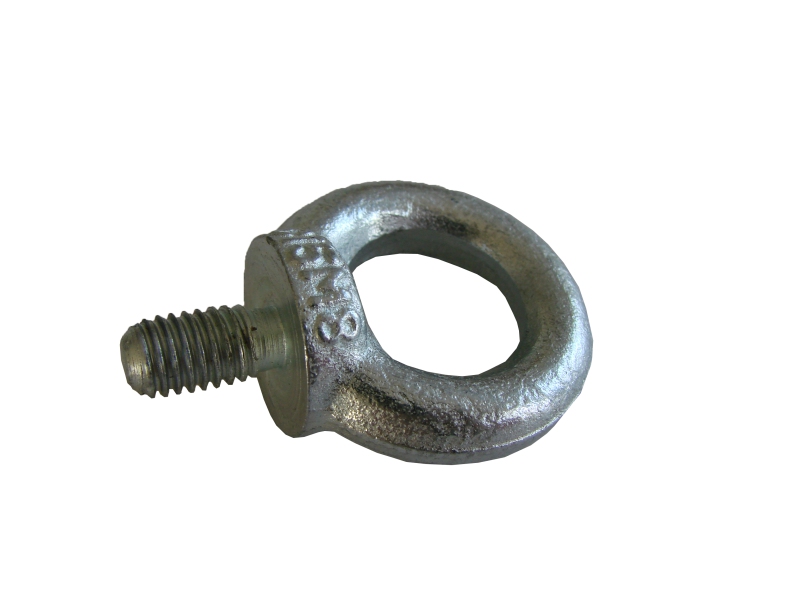

Рым болт М8 – 2 шт. | 960701 |

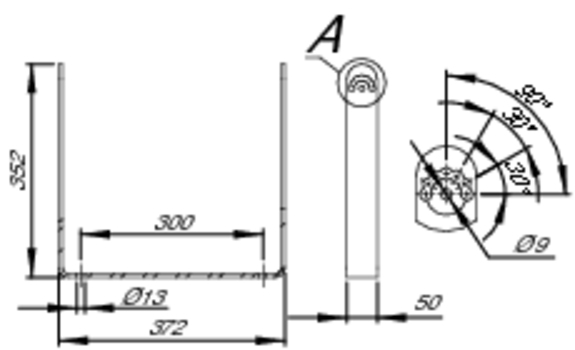

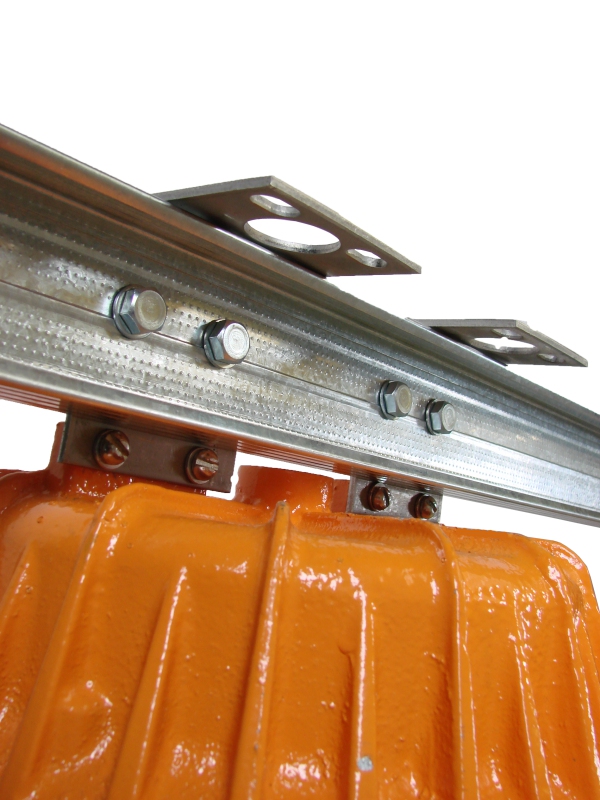

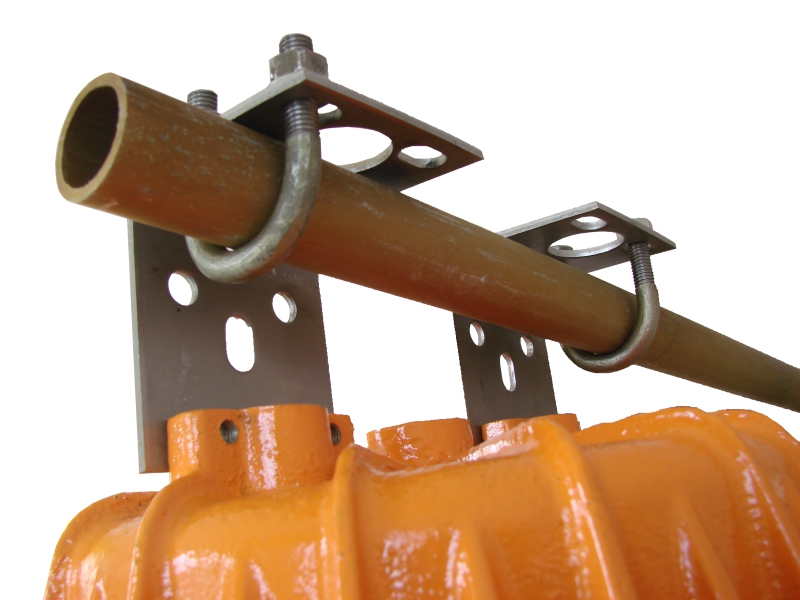

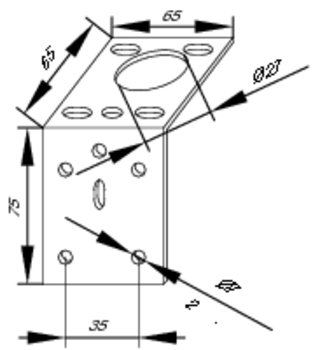

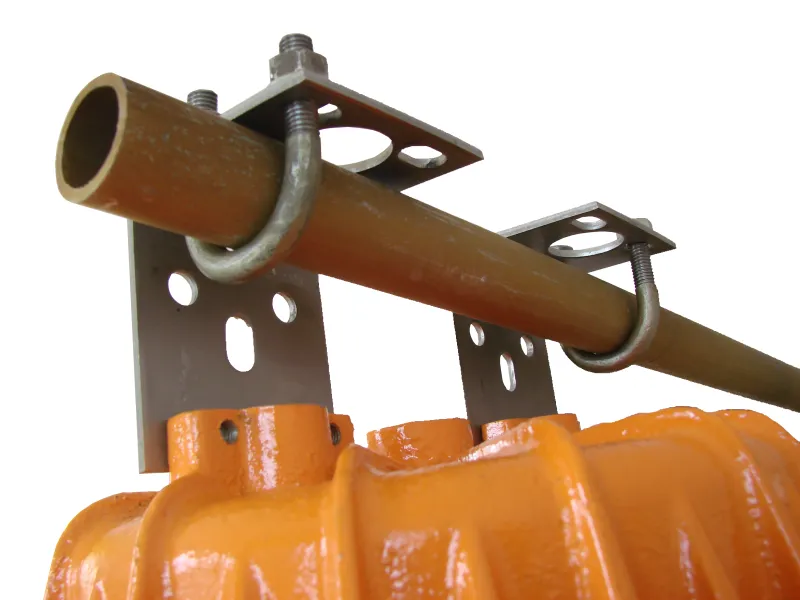

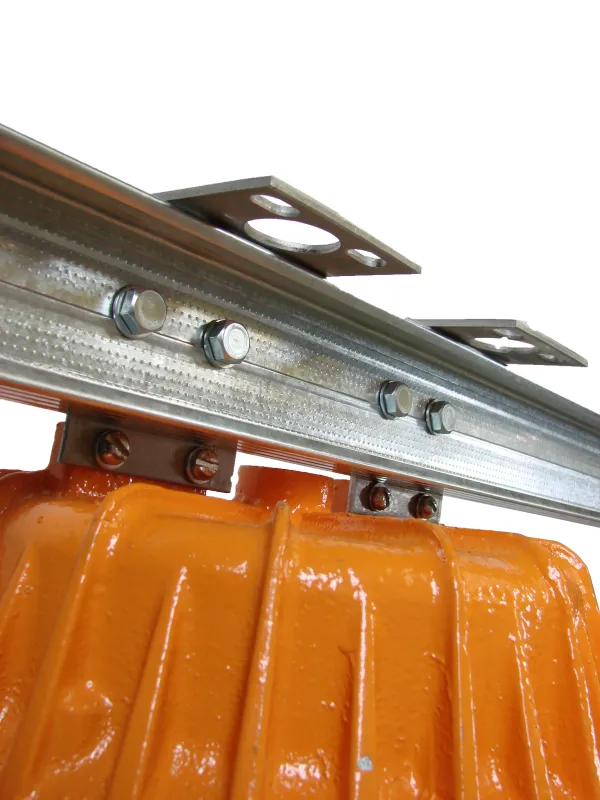

Варианты установки и крепежа

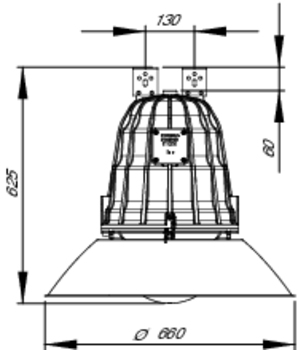

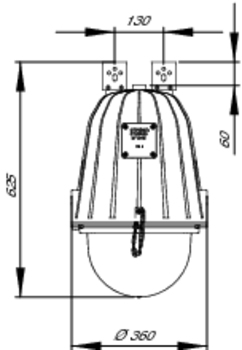

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА |
---|---|---|---|---|---|
073001 | ВИДАР-Ж-250 | ДНаТ-250 Е40 | 1ExdsIICT5 | -40°С …+40°С | нет |
073002 | ВИДАР-Ж-250 УХЛ1 | ДНаТ-250 Е40 | 1ExdsIICT5 | -60°С …+40°С | нет |
073003 | ВИДАР-Ж-250 Э | ДНаТ-250 Е40 | 1ExdsIICT5 | -40°С …+40°С | есть |
073004 | ВИДАР-Ж-400 | ДНаТ-400 Е40 | 1ExdsIICT4 | -40°С …+40°С | нет |
073005 | ВИДАР-Ж-400 УХЛ1 | ДНаТ-400 Е40 | 1ExdsIICT4 | -60°С …+40°С | нет |
073006 | ВИДАР-Ж-400 Э | ДНаТ-400 Е40 | 1ExdsIICT4 | -40°С …+40°С | есть |
