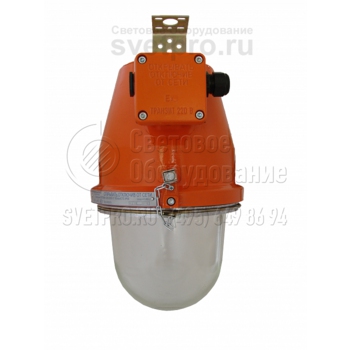

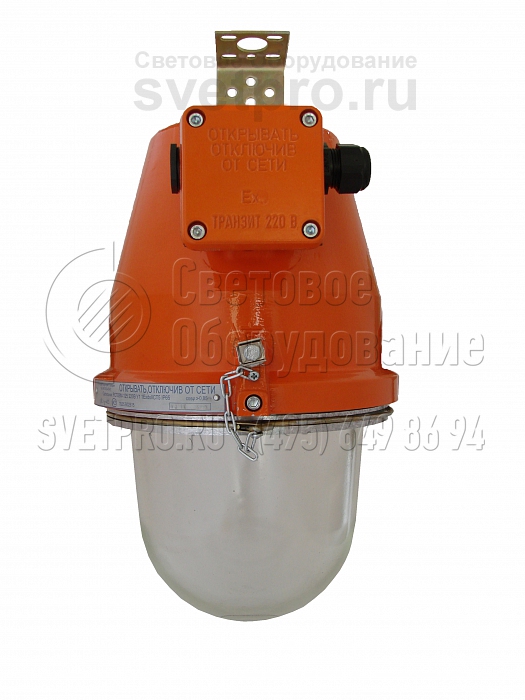

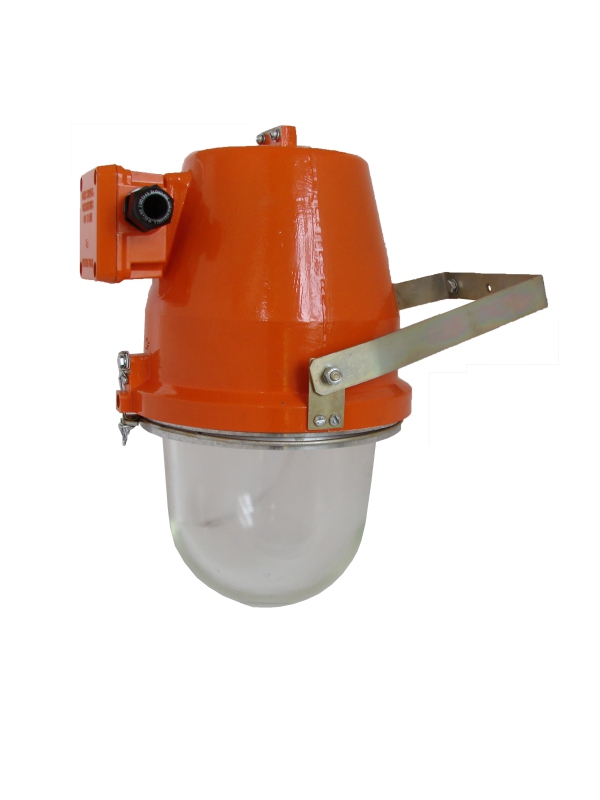

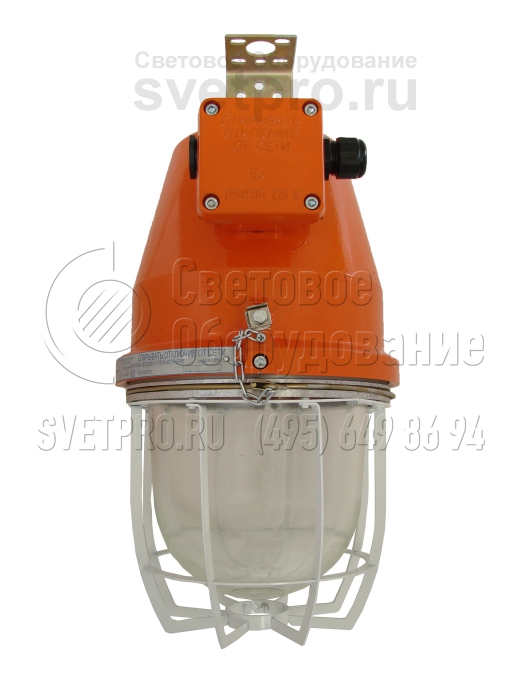

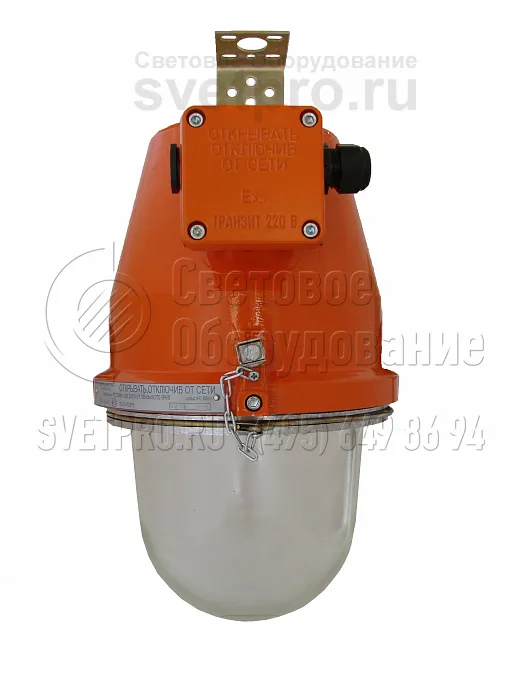

НСП43М-Ф Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G11, E27, GX24q3, GX24q4, E40 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | НСП43М-Ф |
Мощность: | 18-105 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель НСП43М-Ф предназначена для поддержания безопасности объектов, на которых не исключено образование взрывоопасной среды. Изделия устанавливаются в 1-й и 2-й зоне предприятий деревообработки, нефтяных, газовых, химических, лакокрасочных, текстильных производств.
Подвесная установка на трубу, монтажный профиль, крюк осуществляется посредством универсального, комбинированного, поворотного подвеса, серьги, универсальной скобы. Вводная коробка имеет один кабельный ввод и пробку, что позволяет реализовать и транзитное подключение.
Модификации обеспечивают применение КЛЛ с резьбовым (Е27 и Е40) и штырьковым (2G11, GX24q-3 (4) цоколем. Одна или две лампы мощностью: 18, 26, 32, 42, 105 Вт поддерживаются в работе ЭПРА или ЭмПРА. Активное использование мощности составляет не менее 85%. Изделие можно дополнить металлической решеткой и рефлектором (защитный угол 15°).
Светильник устойчив к вибрациям и агрессивной воздушной среде с температурой: -20°С – +40°С. Взрывонепроницаемая оболочка, обеспечивающая 1-й уровень взрывозащиты, образована корпусом и неразъемным узлом, объединившим металлическое кольцо и светопропускающий колпак. Способ присоединения оптического узла к корпусу – резьбовой лабиринт. Герметичность оптической части – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

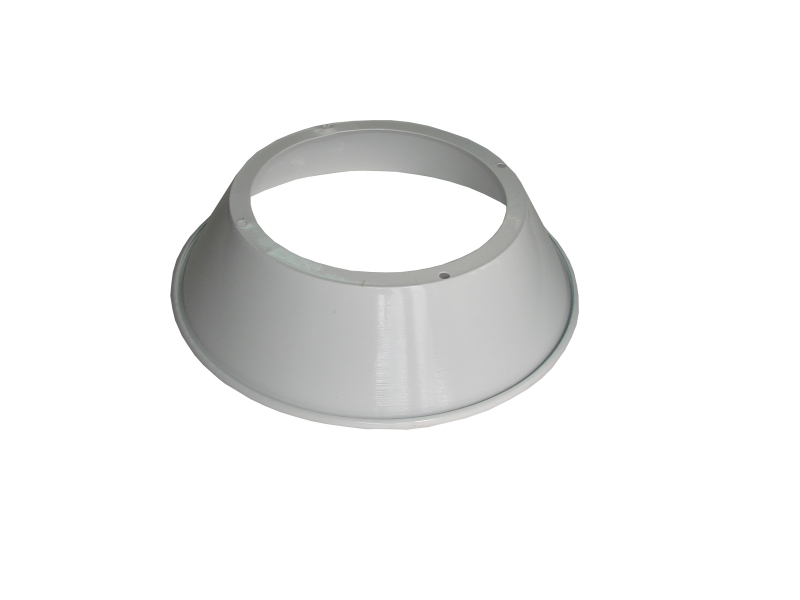

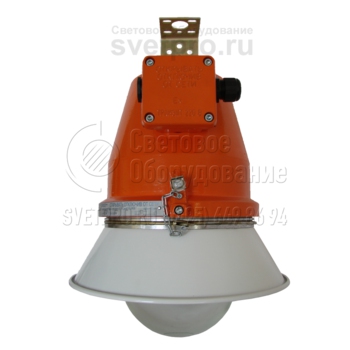

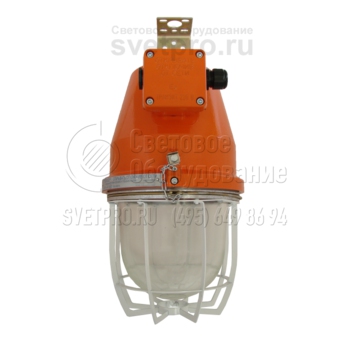

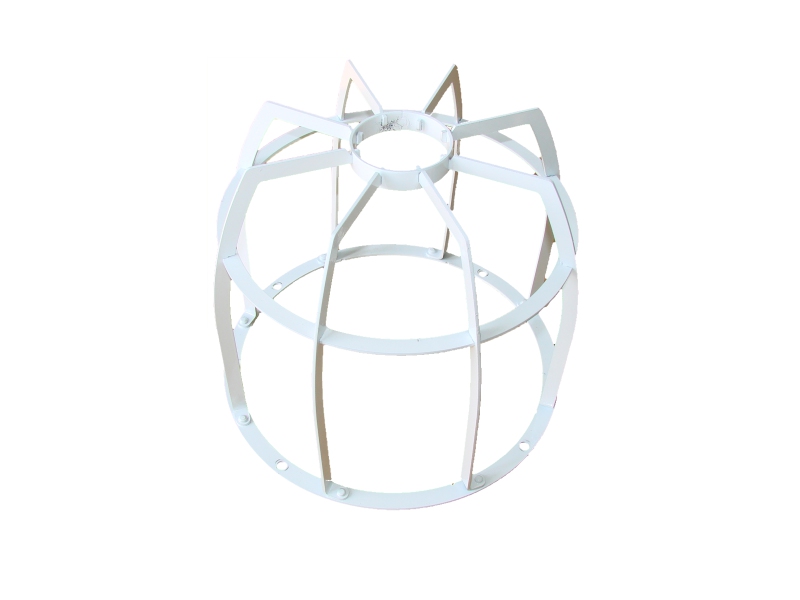

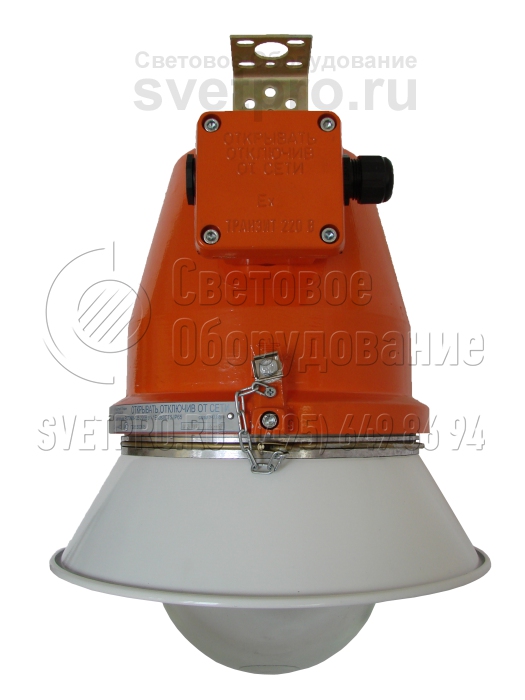

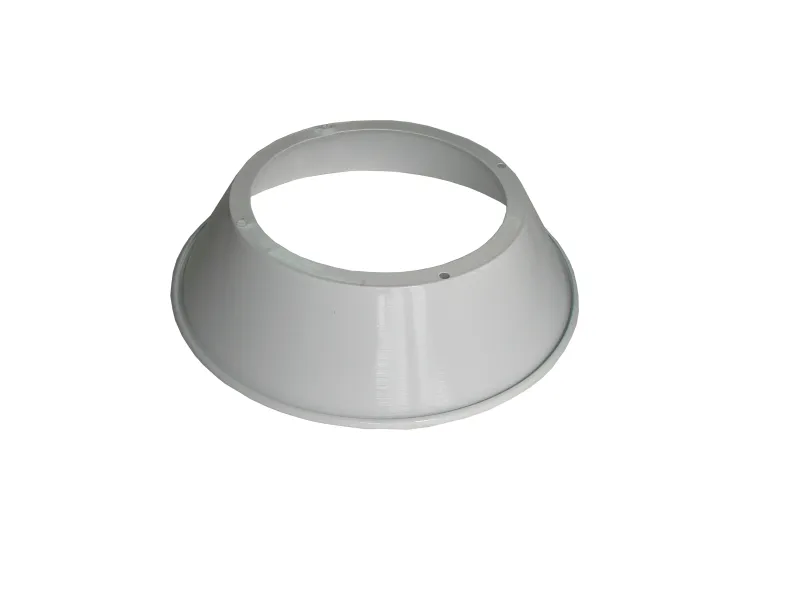

Дополнительная комплектация
Варианты установки и крепежа

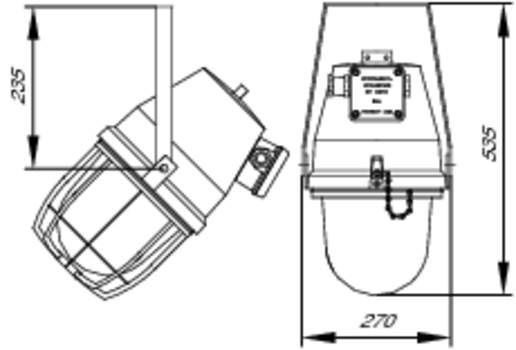

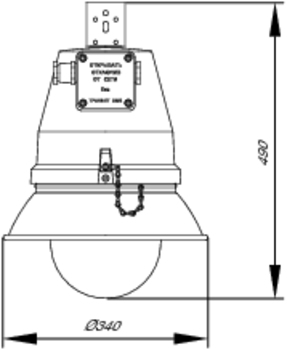

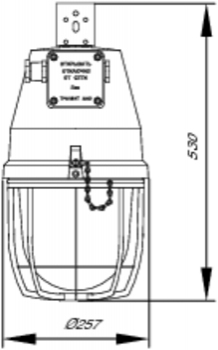

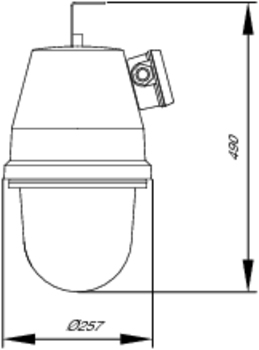

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
015001 | НСП43М-Ф-2х18 (2G11) | 2хКЛЛ-18, 2G11 | 1ExdsIICT6 | -20°С…+40°С | нет | 12,5 |
015003 | НСП43М-Ф-1х26 (GX24g-3) Э | 1хКЛЛ-26, GX24g-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015004 | НСП43М-Ф-2х26 (GX24g-3) Э | 2хКЛЛ-26, GX24g-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015006 | НСП43М-Ф-2х32 (GX24g-3) Э | 2хКЛЛ-32, GX24g-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015007 | НСП43М-Ф-1х42 (GX24g-4) Э | 1хКЛЛ-42, GX24g-4 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015008 | НСП43М-Ф-2х42 (GX24g-4) Э | 2хКЛЛ-42, GX24g-4 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015023 | НСП43М-Ф-105-Е27 | КЛЛ-105, Е27 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
015024 | НСП43М-Ф-105-Е40 | КЛЛ-105, Е40 | 1ExdsIICT6 | -20°С…+40°С | есть | 12,5 |
