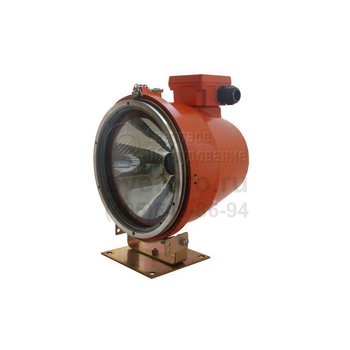

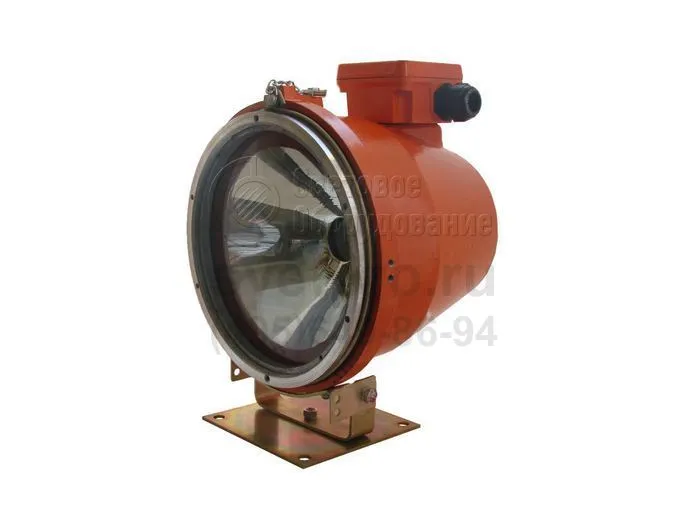

ПКС-ВМ-250, ПЗС-ВМ-250 Взрывозащищенный прожектор с галогенной лампой

Главная > Бренды > Гагаринский СТЗ > ПКС-ВМ-250, ПЗС-ВМ-250 Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Галогенная лампа (КГВ)
Цоколь: E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: ПКС-ВМ-250, ПЗС-ВМ-250
Мощность: 250 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ПКС-ВМ-250, ПЗС-ВМ-250 применяют для создания светового акцента на ограниченных участках промышленных предприятий, осуществляющих нефтепереработку, деревообработку, производство химической, лакокрасочной, текстильной продукции. 1-й уровень взрывозащиты позволяет применять изделия в 1-й и 2-й зоне, выделенных ввиду вероятности образования взрывоопасной среды.

Установка модели на поворотное устройство обеспечивает регулировку направления распространения света. Подключение кабеля производится во вводной коробке. Доступен тупиковый, а при приобретении второго кабельного ввода – транзитный монтаж изделий.

Для галогенной лампы (250 Вт), установленной в светильнике, характерна отличная цветопередача и независимость от перепада наружных температур: -60 (-45)°С – +40°С. Отражатель в модификациях формирует концентрированное и глубокое светораспределение.

Взрывонепроницаемость оболочки обеспечивается резьбовым лабиринтом, которым объединяются светопропускающий элемент и корпусная часть. Колпак обрамляет металлическое кольцо (неразъемная конструкция). Резиновое уплотнение повышает герметичность оптического отсека до IP65.

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с поворотным устройством, без решётки.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3‑х жильным
круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод «e» Schlemer 910001

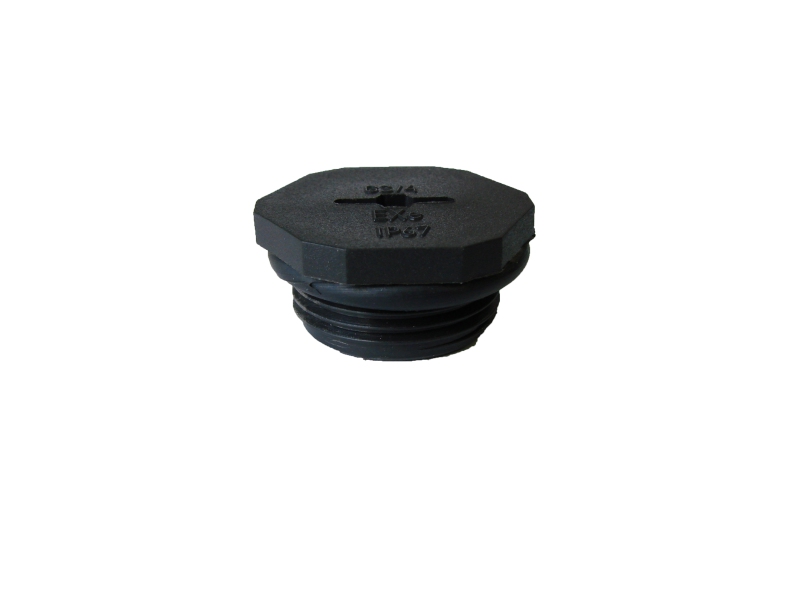

Пробка «е» 920001

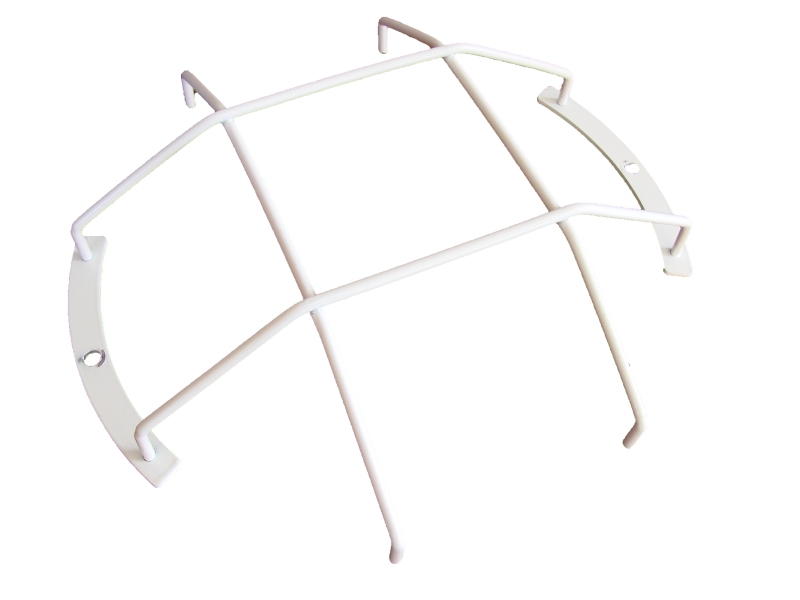

Решетка 43-01 940301

Варианты установки и крепежа

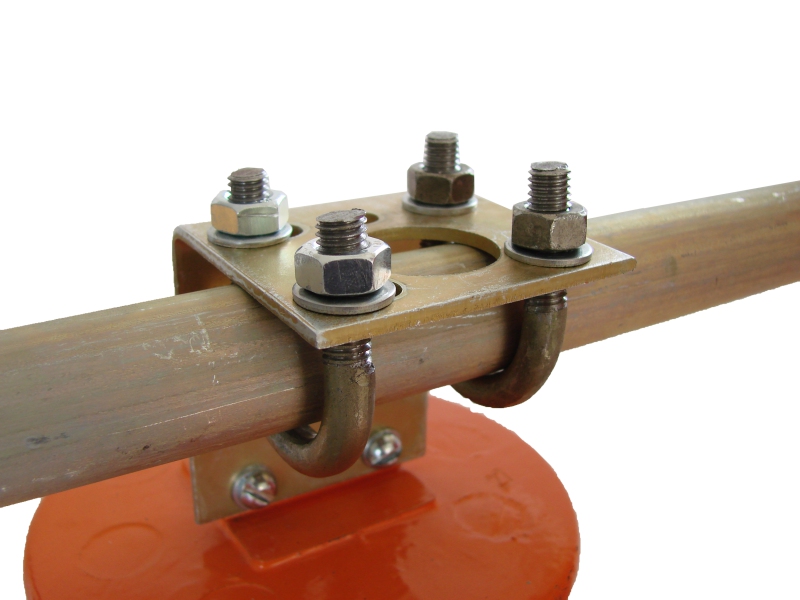

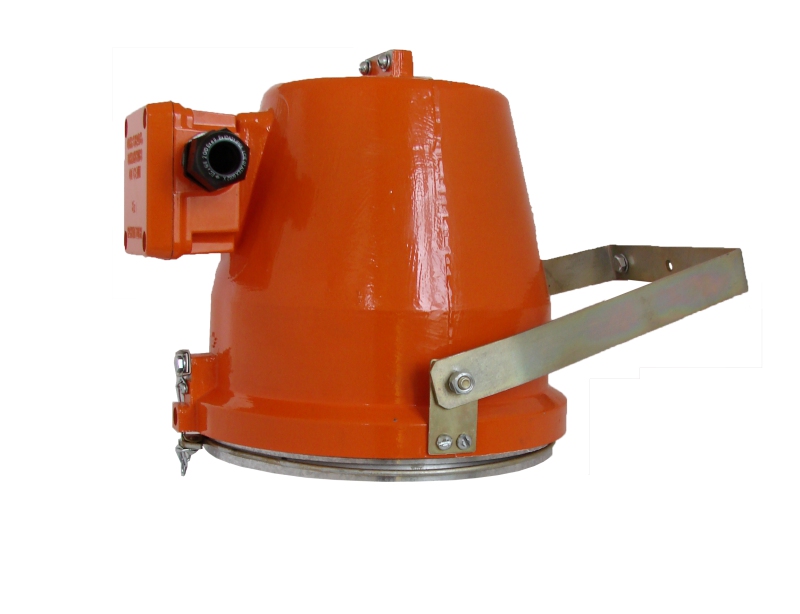

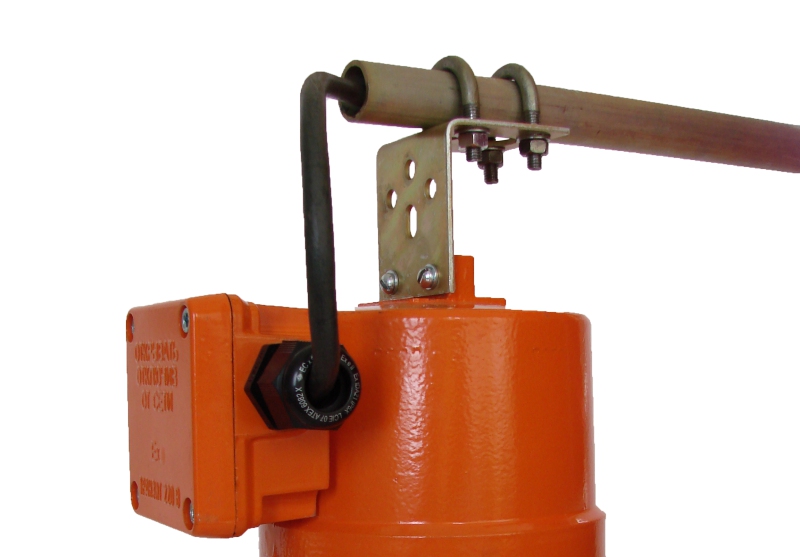

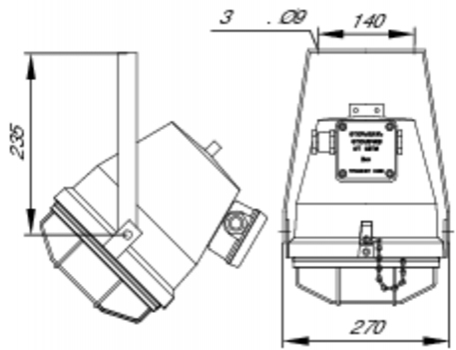

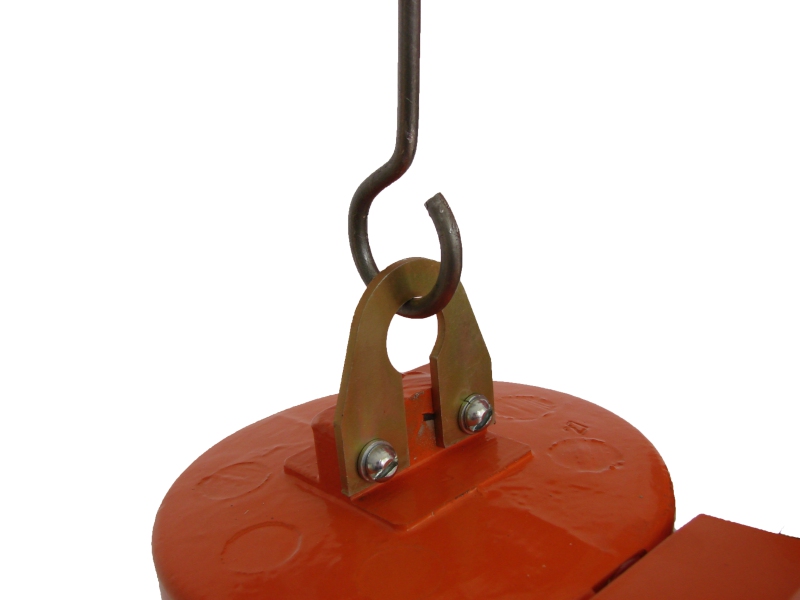

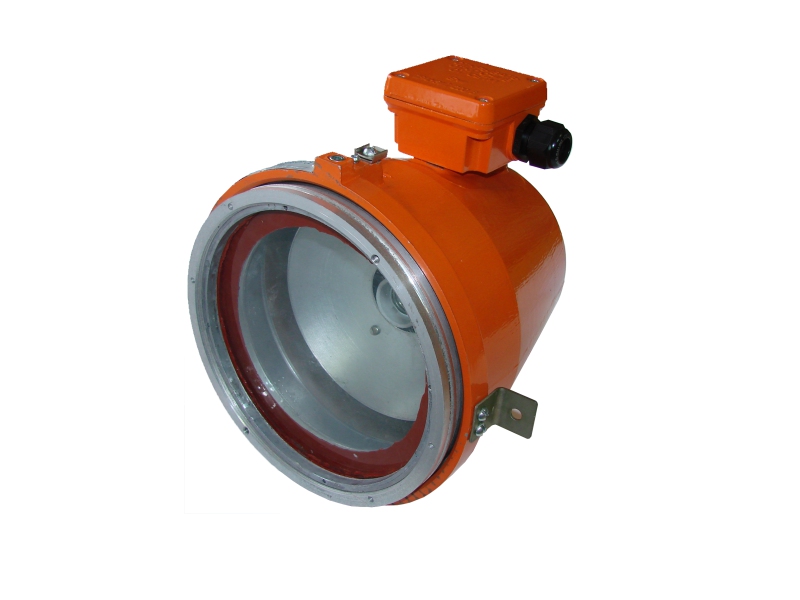

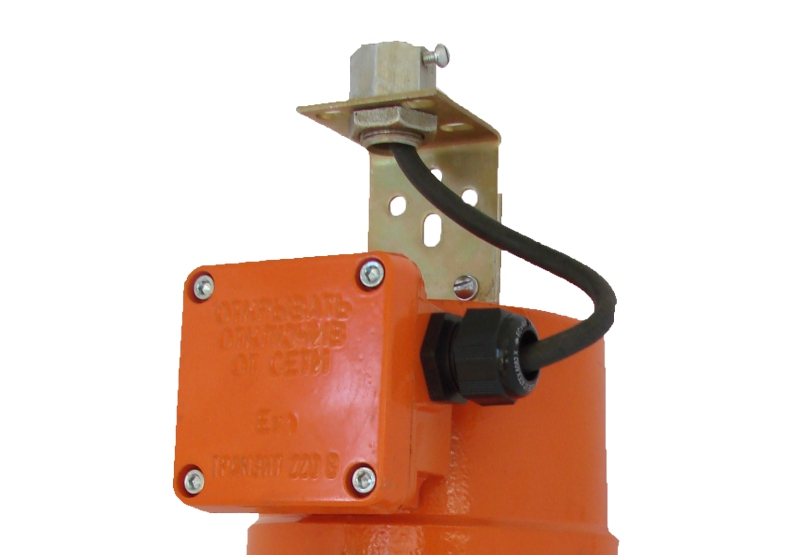

Крепление встраиваемого варианта светильника Крепление на поворотном подвесе Крепление на серьге Крепление на трубу с универсальной скобой вариант 1 Крепление на трубу с универсальной скобой вариант 2

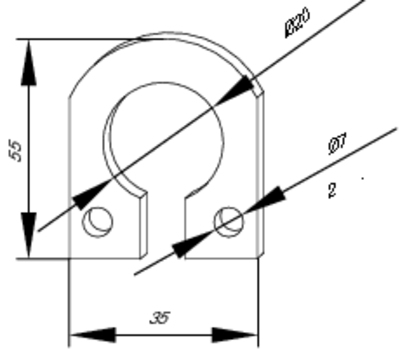

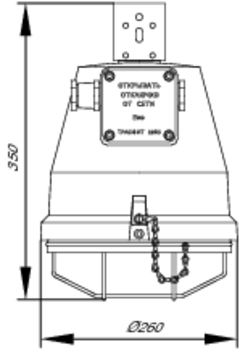

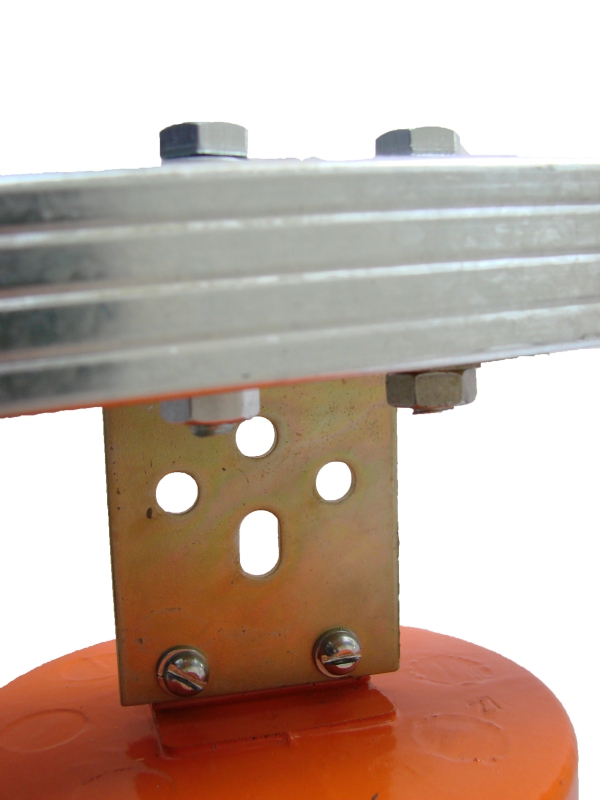

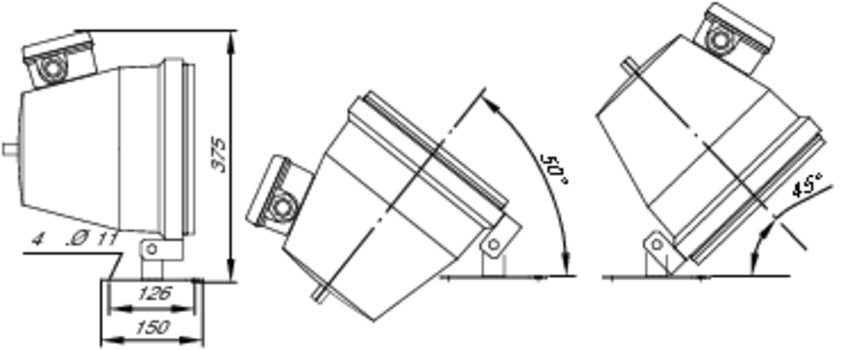

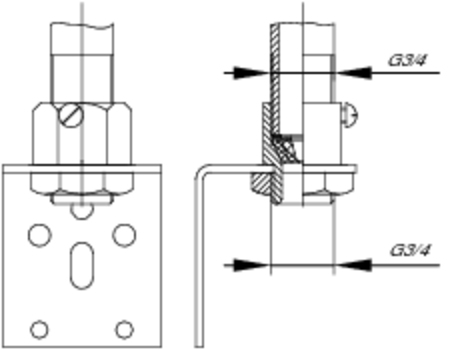

Крепление на комбинированном подвесе Крепление на монтажный профиль с универсальной скобой Размеры комбинированного подвеса Размеры поворотного подвеса Размеры серьги

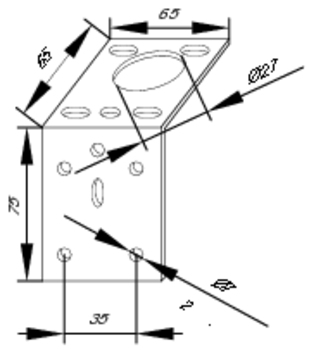

Размеры универсальной скобы подвеса

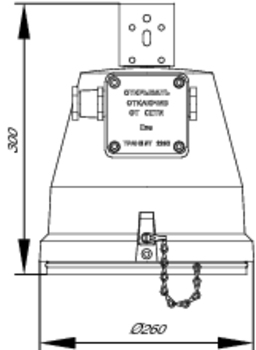

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурМасса, кгТип кривой силы света
031050 ПКС-ВМ-250 КГВ-250 Е27 1ExdsIICT4 -45°С…+40°С 11 К (концентрированная)
031051 ПКС-ВМ-250 УХЛ1 КГВ-250 Е27 1ExdsIICT4 -60°С…+40°С 11 К (концентрированная)
031054 ПЗС-ВМ-250 КГВ-250 Е27 1ExdsIICT4 -45°С…+40°С 11 Г (глубокая)
031055 ПЗС-ВМ-250 УХЛ1 КГВ-250 Е27 1ExdsIICT4 -60°С…+40°С 11 Г (глубокая)
