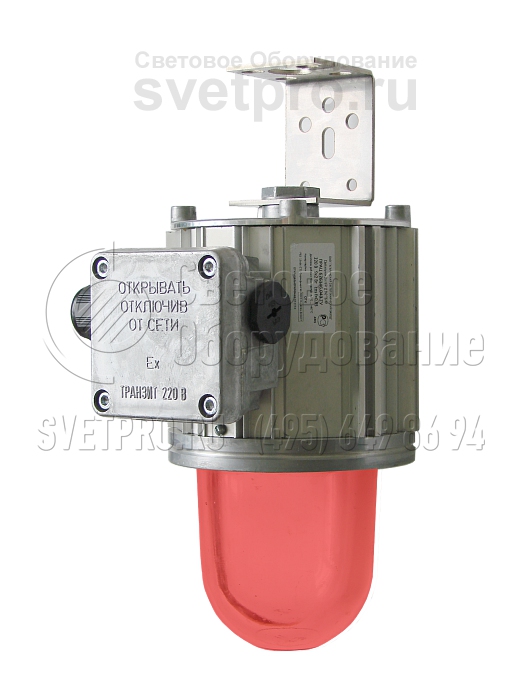

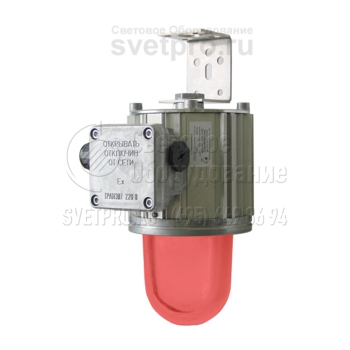

Эмлайт красный Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ), Автолампа Н1, Лампа накаливания (ЛОН) |
Цоколь: | GX24q3, P14,5s, E27 |
Номинальное напряжение: | 12-220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Эмлайт красный |
Мощность: | 26-100 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Выделение на территориях деревообрабатывающих, газовых, нефтеперерабатывающих, химических, текстильных, лакокрасочных предприятий зон 1-го и 2-го класса по вероятности образования взрывоопасной среды потребовало применения взрывозащищенных изделий. Модель Эмлайт красный предназначена для подчеркивания верхнего контура производственных строений и сооружений.

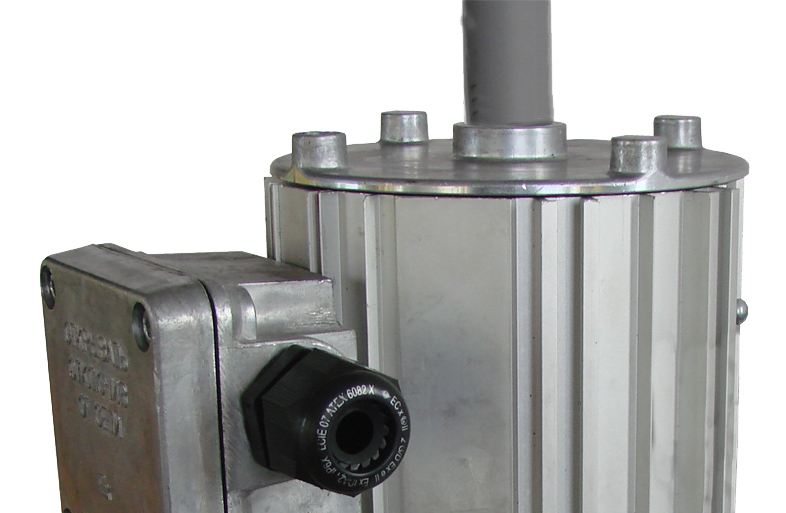

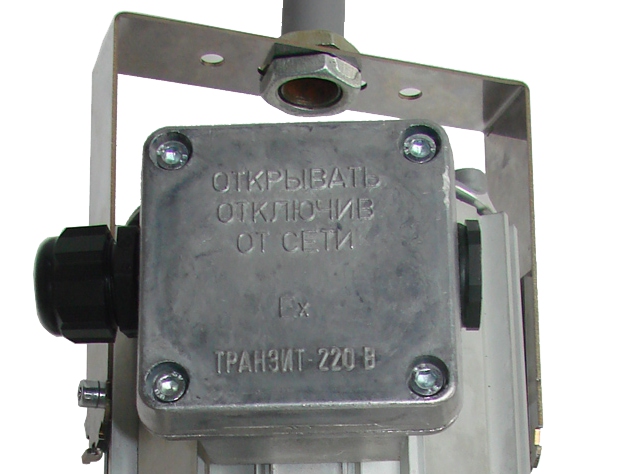

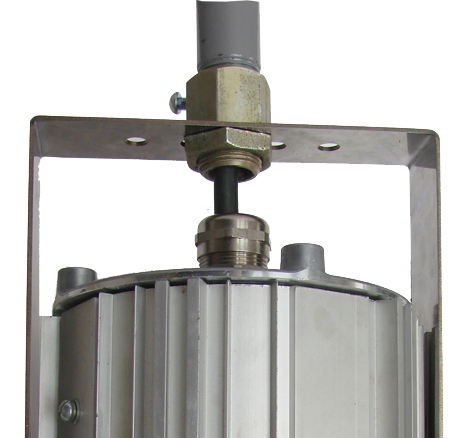

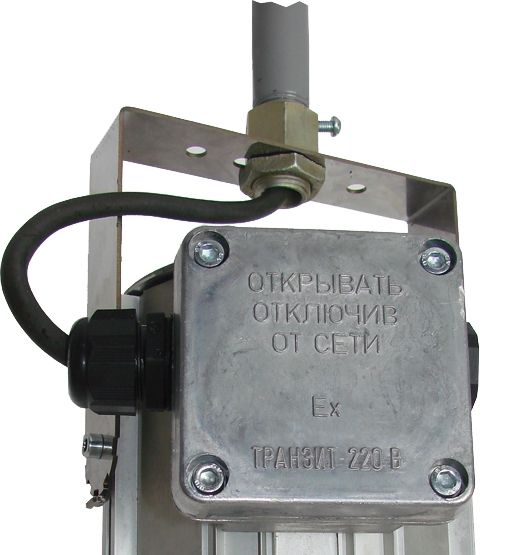

Поворотный подвес входит в поставку изделия. Кабель вводится во вводную коробку или напрямую. Для версий изделия доступен тупиковый и транзитный монтаж (после дополнения вторым вводом).
Выбор изделия ведется по напряжению источника электроэнергии: 220, 12, 24 В. Для работы в сети переменного тока подходят версии с ЛОН (100 Вт) и КЛЛ (26 Вт). К источнику постоянного тока подключаются модификации с автолампой (100 Вт). Каждый вариант выполнен в типоразмере 1 и вводной коробкой (КР) и типоразмере 2 (КТ). Диапазон рабочей температуры зависит от характеристик ламп.
Взрывонепроницаемость оболочки при объединении корпуса, обечайки с жестко закрепленным стеклом и крышки обеспечивает резьба. В конструктивной форме обеспечивается степень защиты от пыли и воды IP65. Ударопрочный рассеиватель – красный.
Конструкция
Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры питающей сети | 220 В, 50 Гц., для автомобильных 12 или 24В |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2, для автомобильных M18 |
Монтаж | транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине») |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

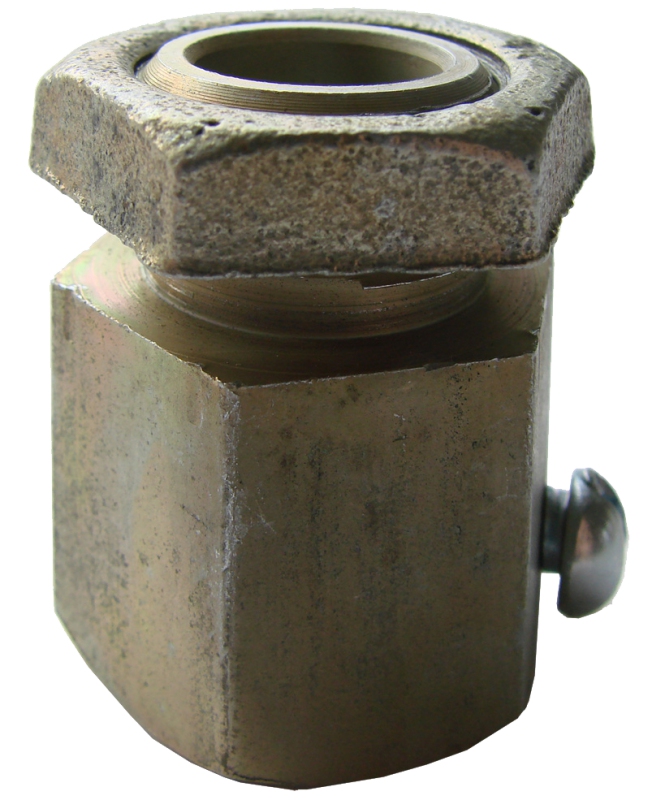

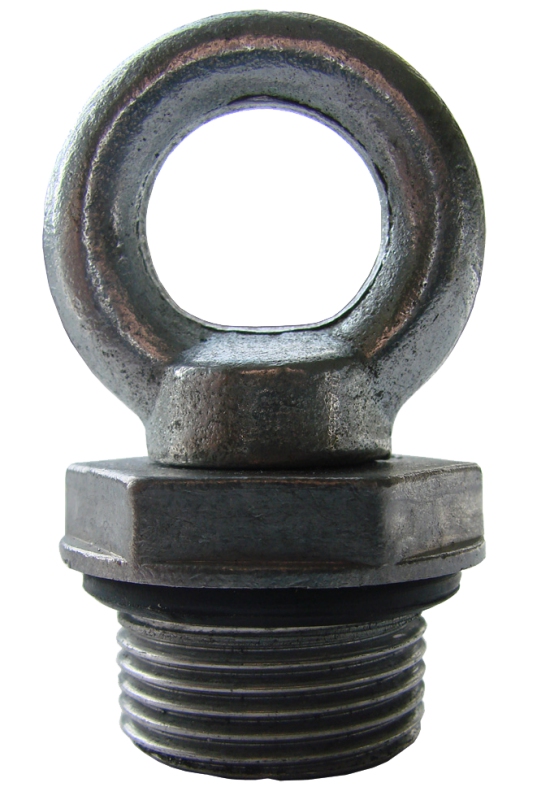

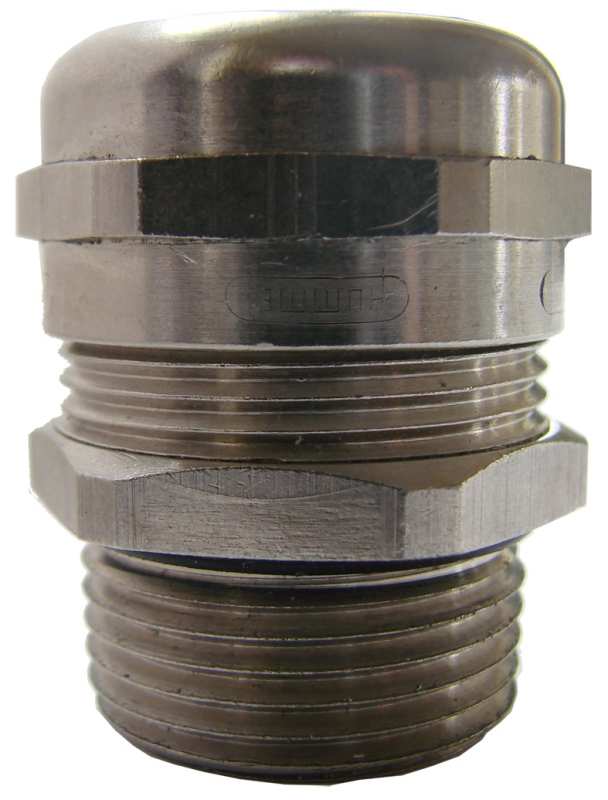

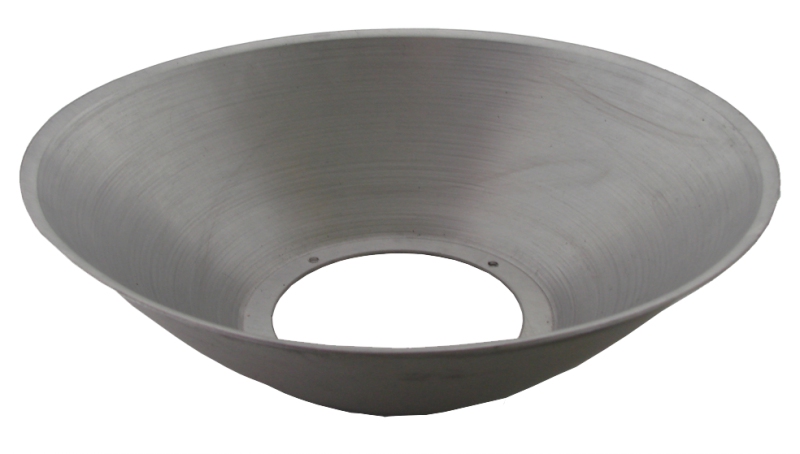

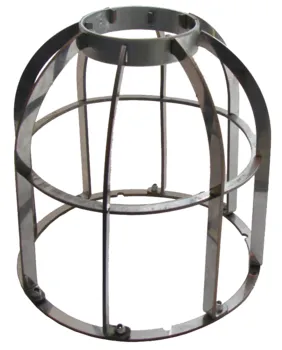

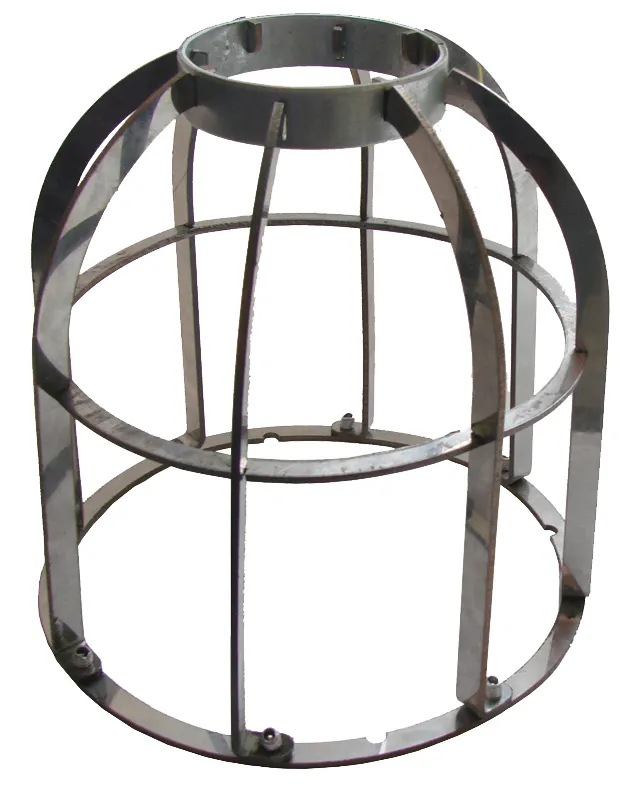

Дополнительная комплектация

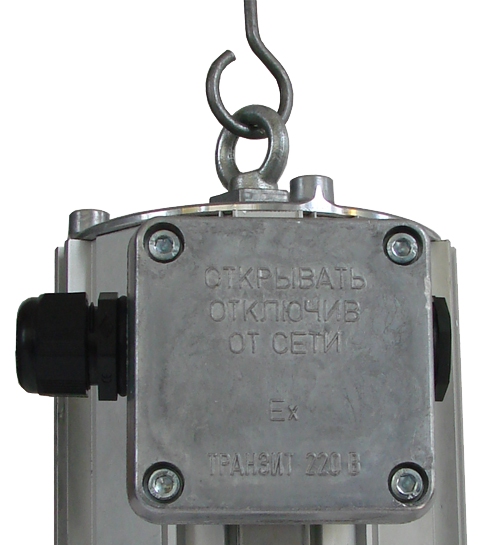

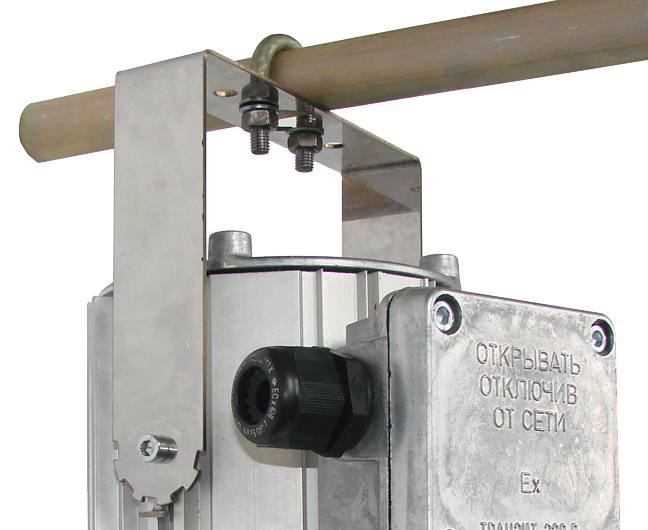

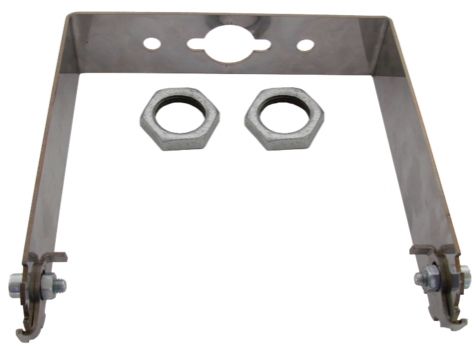

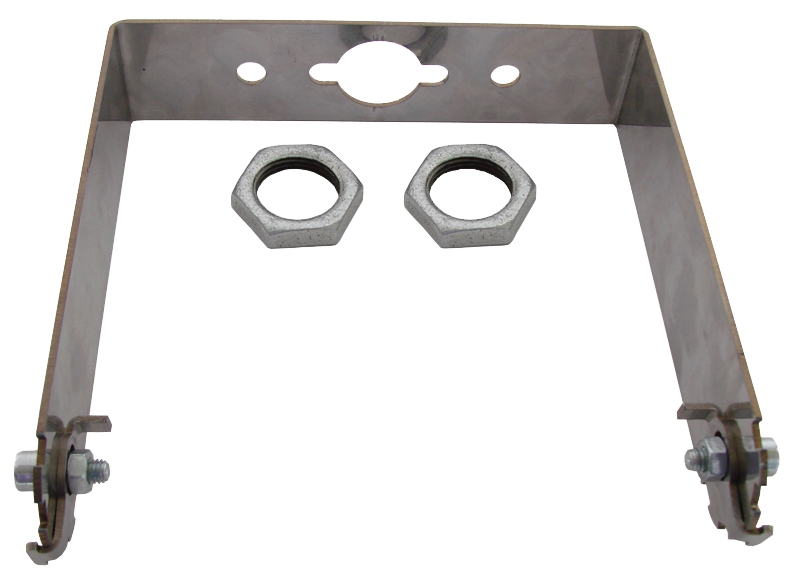

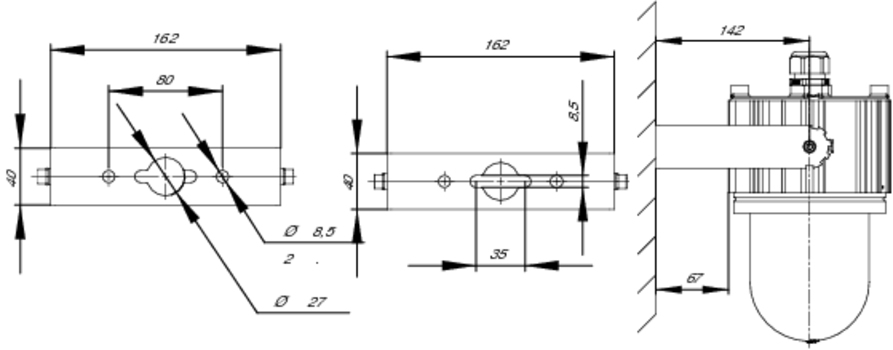

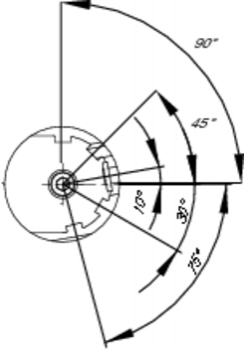

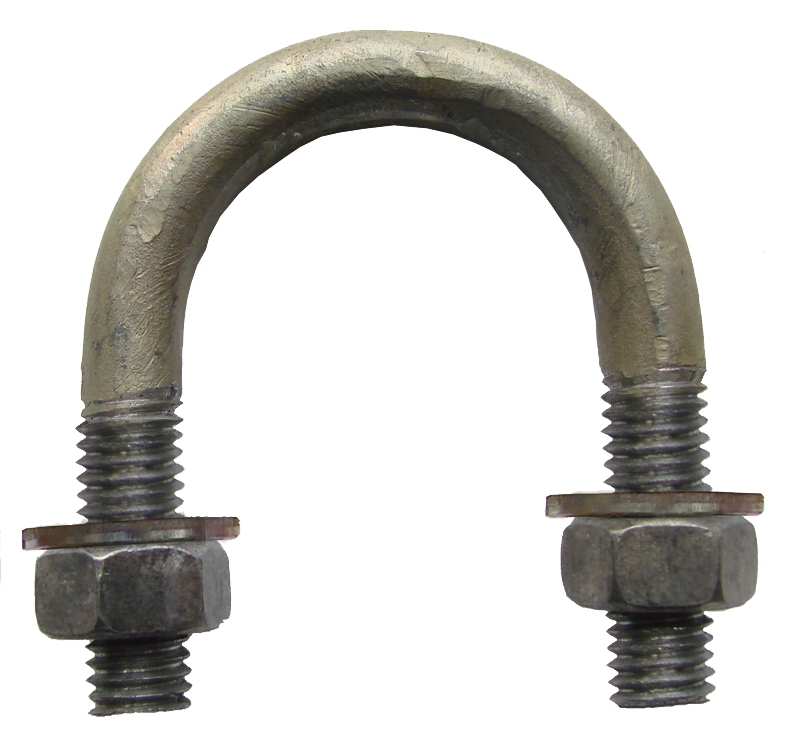

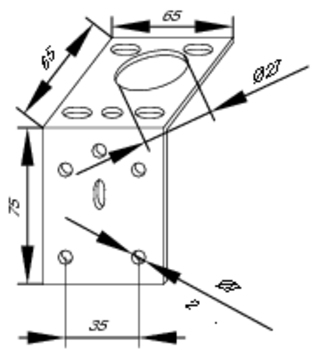

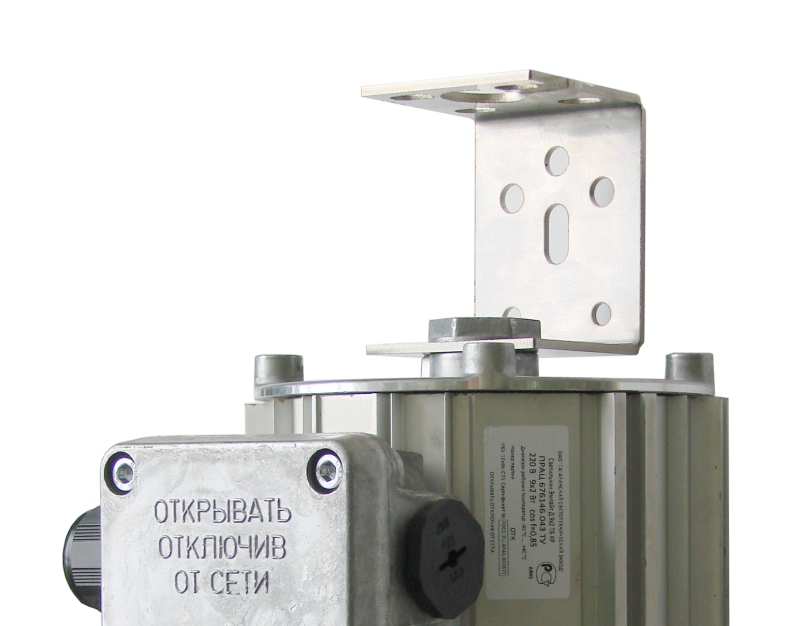

Варианты установки и крепежа

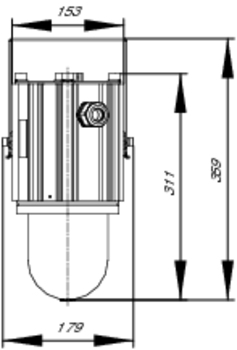

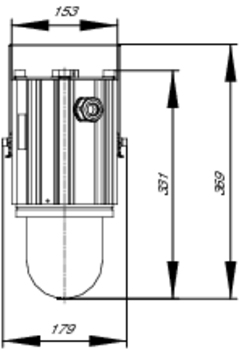

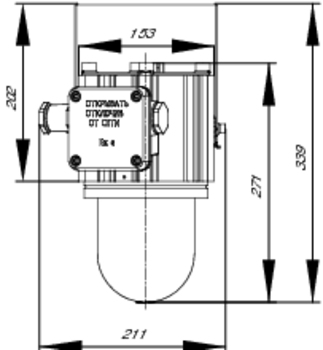

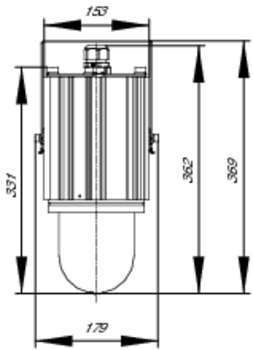

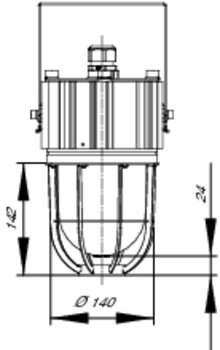

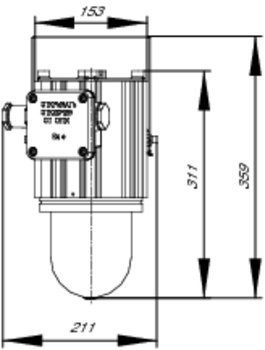

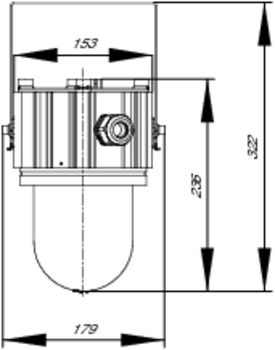

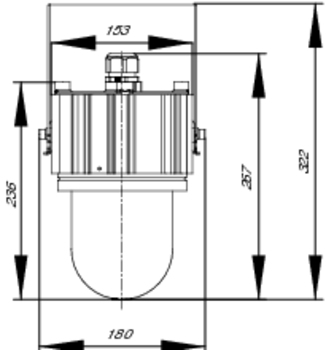

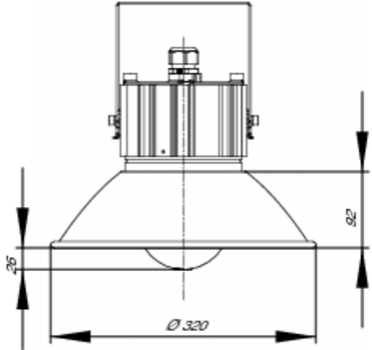

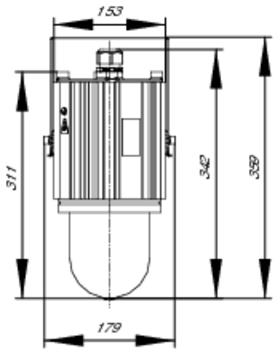

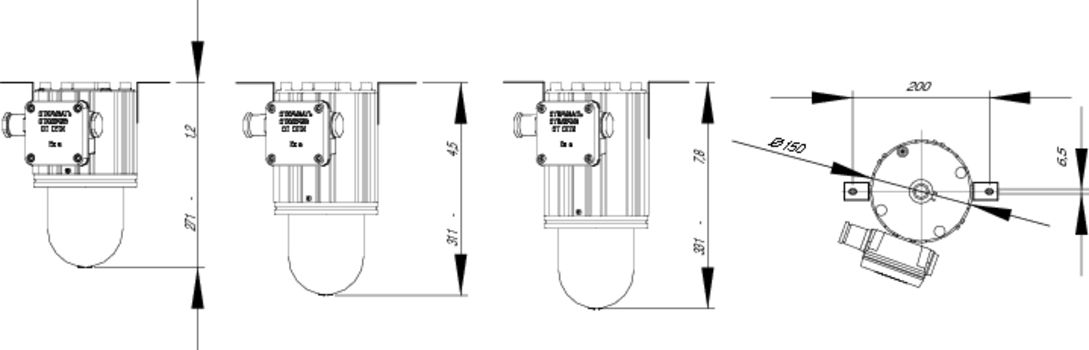

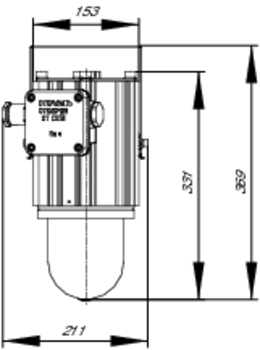

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Типоразмер | Напряжение питания |
---|---|---|---|---|---|---|---|
081020 | Эмлайт Н-100 КР (Е27) красный | ЛОН-100 Е27 | 1ExdsIICT5 | -45°С…+40°С* | 5,5 | 1 | ~220 |
081021 | Эмлайт Н-100 КТ (Е27) красный | ЛОН-100 Е27 | 1ExdIICT5 | -45°С…+40°С* | 5,5 | 2 | ~220 |
081022 | Эмлайт А-100 КР (P14,5s) красный | автолампа Н1 100Вт, Р14,5s | 1ExdsIICT5 | -45°С…+40°С | 5,5 | 1 | 12 или 24 |
081023 | Эмлайт А-100 КТ (P14,5s) красный | автолампа Н1 100Вт, Р14,5s | 1ExdIICT5 | -45°С…+40°С | 5,5 | 2 | 12 или 24 |
085016 | Эмлайт Ф-26 КР (GX24q-3) красный | КЛЛ-26 GX24q-3 | 1ExdsIICT6 | -20°С…+40°С | 5,5 | 1 | ~220 |
085017 | Эмлайт Ф-26 КТ (GX24q-3) красный | КЛЛ-26 GX24q-3 | 1ExdIICT6 | -20°С…+40°С | 5,5 | 2 | ~220 |
