Светодиодный прожекторный комплекс Катион Ех ДО Взрывозащищенный прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Катион Ех ДО |
Мощность: | 100-400 Вт |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Катион Ex ДО применяются во 2-й зоне объектов нефтяной, газовой и деревообрабатывающей промышленности, при производстве химической, лакокрасочной, текстильной продукции.
Универсальные скобы подвеса входят в комплект базовой поставки. В данном варианте вводная коробка имеет один кабельный ввод и одну пробку (тупиковое подключение). Дополнительная комплектация позволяет изменить способ установки и обеспечить транзитное подключение.
Количество составных частей, образующих прожекторный комплекс (1, 2, 3, 4), определяет мощность изделия: 100–400 Вт. Индивидуальная вторичная оптика светодиодных чипов позволяет изменять (на основании заказа) угол раскрытия светового потока. Модель работоспособна в сети 220 В. Работоспособность не исказит наружная температура, не выходящая за значения ±40°С.
Ограничение пропуска газов (ExnRIICT6 Gc) осуществляется через область объединения плоского светопропускающего стекла и корпуса. Прижимное усилие создают пластиковые держатели. Оптический отсек соответствует степени герметичности IP65. Неразъемный корпус формируется из алюминиевого профиля и пластиковых боковин. Область прилегания герметизирована и зафиксирована винтами.
Описание конструкции

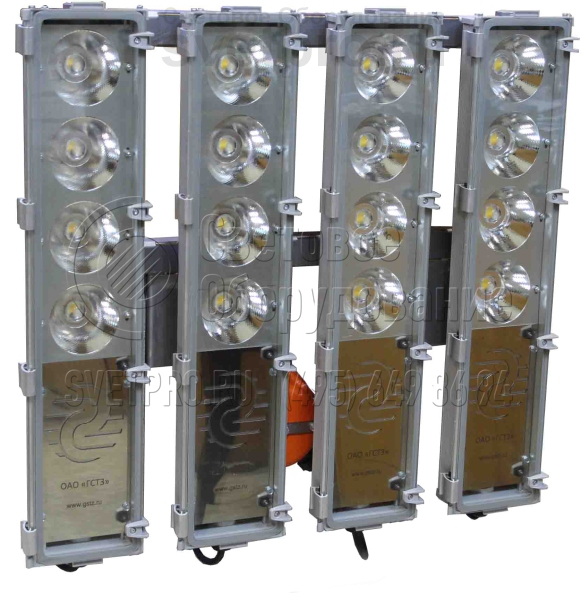

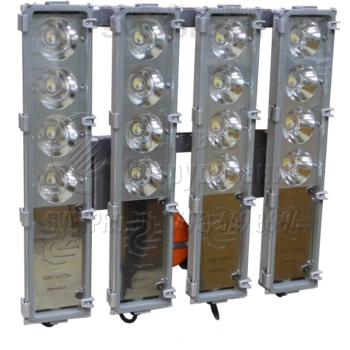

Светодиодный прожекторныйкомплекс Катион Ех ДО - прожектор с самой современной оптикой и различными углами излучения. Комплекс состоит из светодиодных прожекторов вида Катион Ех ДО-100 в количестве 1,2,3,4 шт. мощностью 100 Вт, 200 Вт, 300 Вт, 400 Вт соответственно. например, комплекс мощностью 400 Вт с 10-ти градусной оптикой дает освещенность 40 люкс на расстоянии 100м. Конструкция светодиодного комплекса допускает как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 10 |
Срок службы | 10 лет |
Пример записи для заказа - 359015 Светодиодный прожекторный комплекс КАТИОН Ex ДО-100
Светодиодный прожекторный комплекс поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа.
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
Светодиодный прожекторный комплекс Катион Ex ДО-100 | 100 Вт | - | Светодиоды | Ex nR IIC T6 Gc | от -40° до +40° | Есть |
Светодиодный прожекторный комплекс Катион Ex ДО-200 | 200 Вт | - | Светодиоды | Ex nR IIC T6 Gc | от -40° до +40° | Есть |
Светодиодный прожекторный комплекс Катион Ex ДО-300 | 300 Вт | - | Светодиоды | Ex nR IIC T6 Gc | от -40° до +40° | Есть |
Светодиодный прожекторный комплекс Катион Ex ДО-400 | 400 Вт | - | Светодиоды | Ex nR IIC T6 Gc | от -40° до +40° | Есть |
