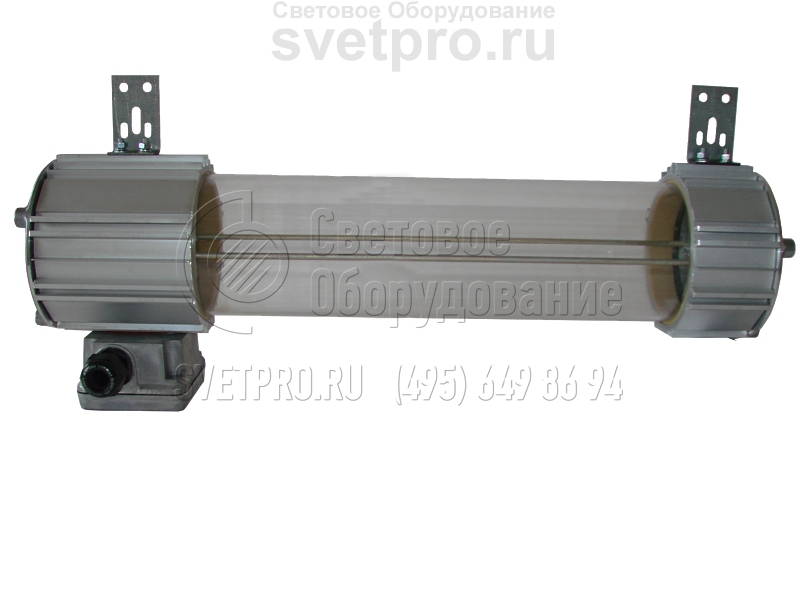

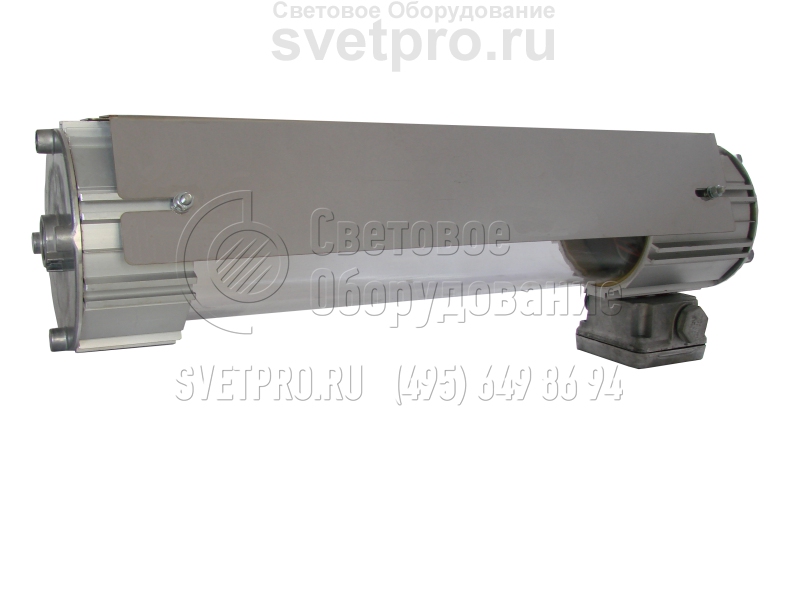

Виолан ДЛ Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 12-220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан ДЛ |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Применение осветительных приборов Виолан ДЛ исключает вероятность взрыва при возникновении взрывоопасной среды в зонах 1 и 2 предприятий, осуществляющих деятельность по переработке древесины, нефти и газа, производство химической, текстильной, лакокрасочной продукции.
Для установки на стену, потолок, трубу, крюк применяются крепления, вставляемые в пазы корпуса или отражателя. Модель имеет версии с вводной коробкой и прямым вводом. Доступно тупиковое и транзитное подключение.

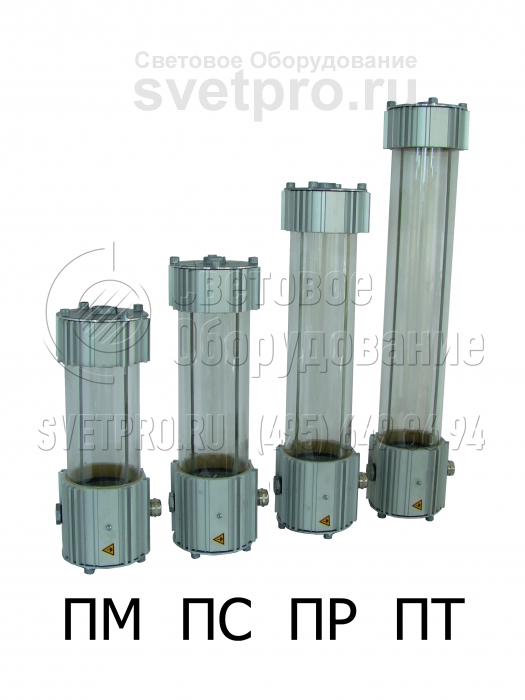

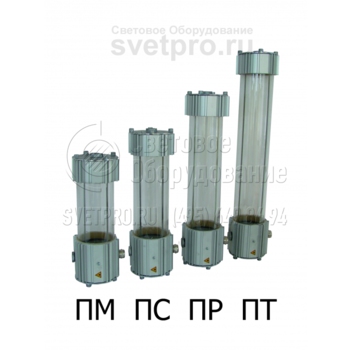

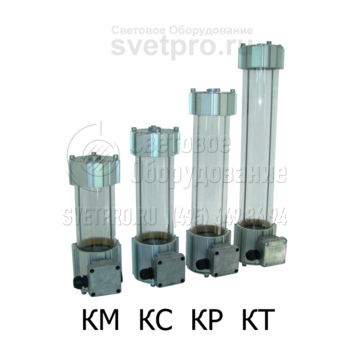

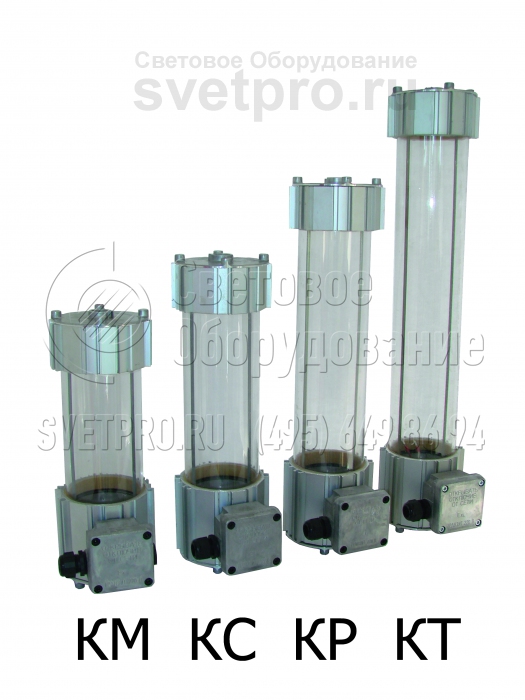

Модельный ряд включает изделия КТ и ПТ, оснащенные патронами ламподержателями G13 и G5. Габаритный формат устанавливаемых в них светодиодных ламп (одна или две) идентичен размерам трубчатых люминесцентных ламп Т5 и Т8. Изделие работоспособно в сети 220 В и при использовании источника постоянного тока. Для LED доступен диапазон цветовой температуры, характерный для ЛЛ. Значение отрицательной температуры, не отражающейся на работоспособности изделия, достигает -45°С.
Первый уровень взрывозащиты обеспечивает взрывонепроницаемая оболочка, части которой объединены резьбовым лабиринтом. Соединяемыми элементами являются крышки и корпусные детали, неразъемно объединенные с поликарбонатной светопропускающей трубой. Герметичность конструкции – IP65.
Конструкция

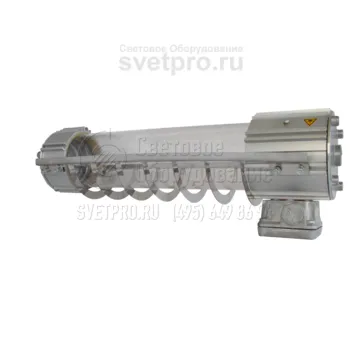

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Светильник рассчитан для работы со светодиодными лампами мощностью до 30Вт, в габаритах линейных люминесцентных ламп Т8 и Т5 и цоколем G13.
Комплект поставки

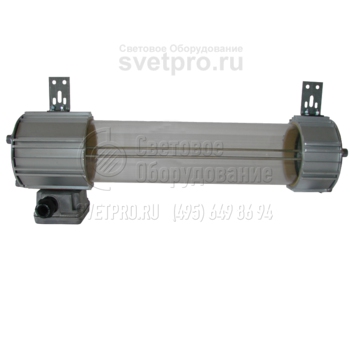

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры питающей сети | Виолан Д – 220 В, 50 Гц. Виолан Д DC – 12; 24 В |
Диапазон рабочих температур | -45°С – +40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |

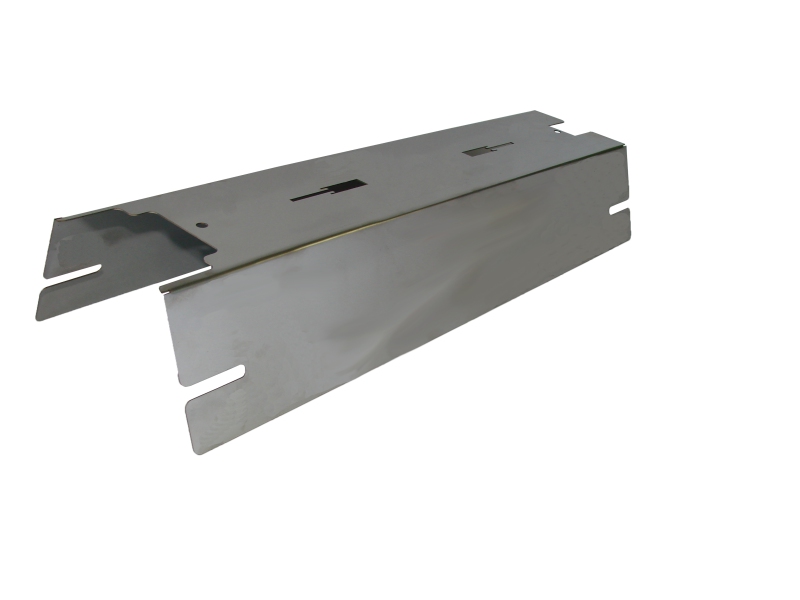

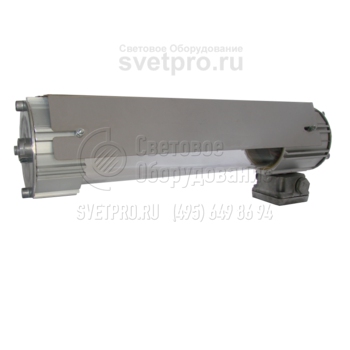

Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |

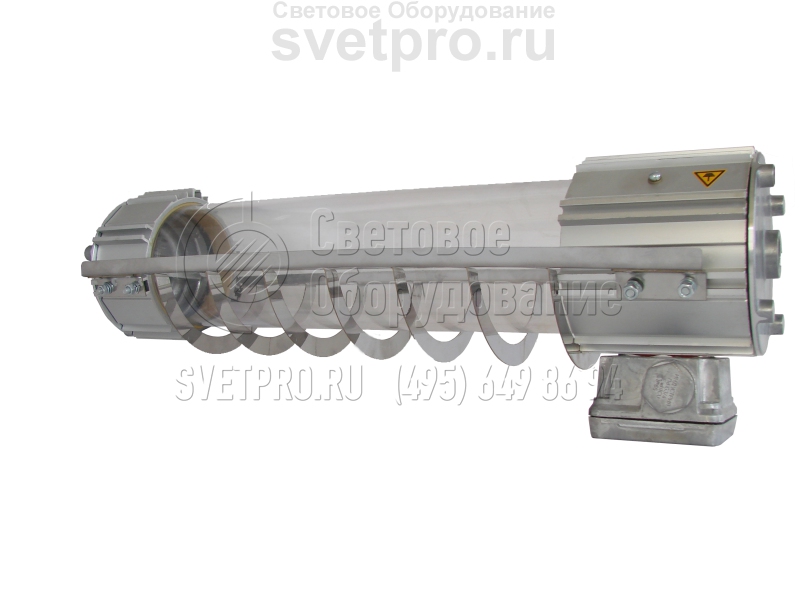

Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
119077 | Виолан ДЛ-1xT8/600(G13) КТ | G13 | 1ExdsIICT6 Х | -45°С…+40°С | 7,2 |
119078 | Виолан ДЛ-1xT8/600(G13) ПТ | G13 | 1ExdIICT6 Х | -45°С…+40°С | 7,2 |
119079 | Виолан ДЛ-2xT8/600(G13) КТ | G13 | 1ExdsIICT6 Х | -45°С…+40°С | 7,2 |
119080 | Виолан ДЛ-2xT8/600(G13) ПТ | G13 | 1ExdIICT6 Х | -45°С…+40°С | 7,2 |
119081 | Виолан ДЛ-1xТ5/600(G5) КТ | G5 | 1ExdsIICT6 Х | -45°С…+40°С | 7,2 |
119082 | Виолан ДЛ-1xT5/600(G5) ПТ | G5 | 1ExdIICT6 Х | -45°С…+40°С | 7,2 |
119083 | Виолан ДЛ-2xT5/600(G5) КТ | G5 | 1ExdsIICT6 Х | -45°С…+40°С | 7,2 |
119084 | Виолан ДЛ-2xT5/600(G5) ПТ | G5 | 1ExdIICT6 Х | -45°С…+40°С | 7,2 |
