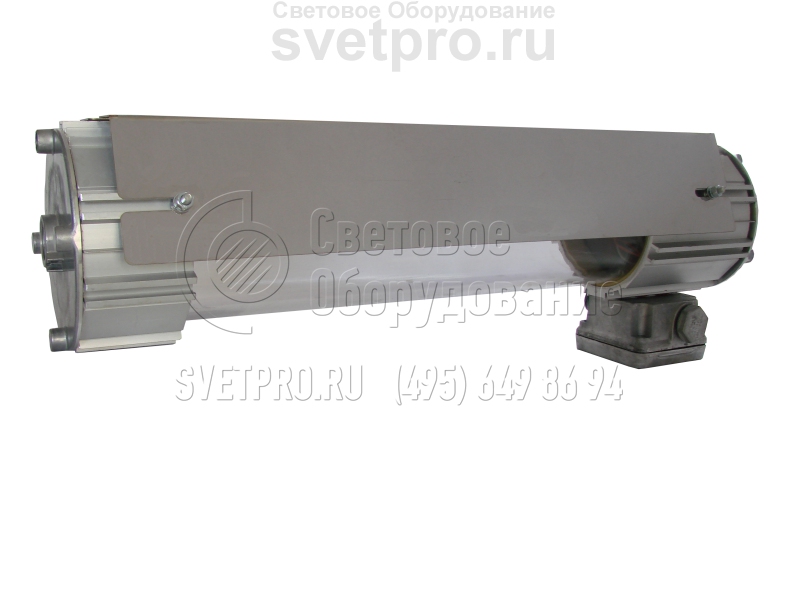

Виолан Ф АО Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | 2G7, GX24q2, 2G11, GX24q3, GX24q4 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Ф АО |
Мощность: | 9-55 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Виолан Ф АО применяется в системах рабочего и аварийного освещения на объектах химической, деревообрабатывающей, нефтеперерабатывающей, текстильной, лакокрасочной, газовой отрасли. Изделия размещают в зонах 1 и 2, выделенных на производственных территориях в связи с вероятностью образования взрывоопасной среды.

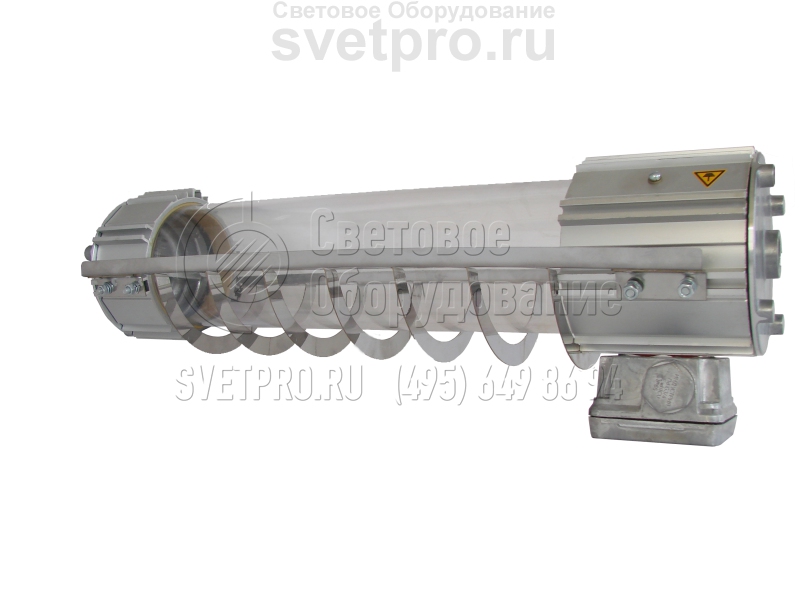

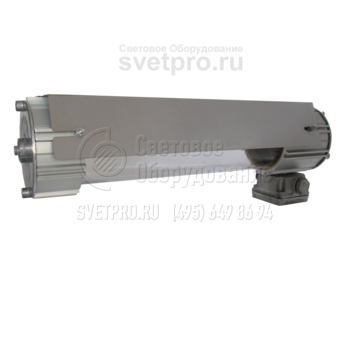

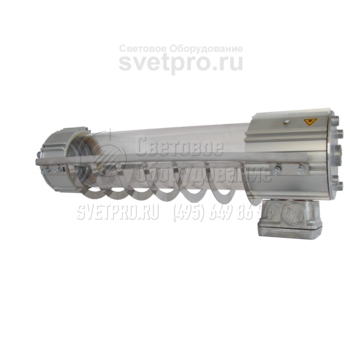

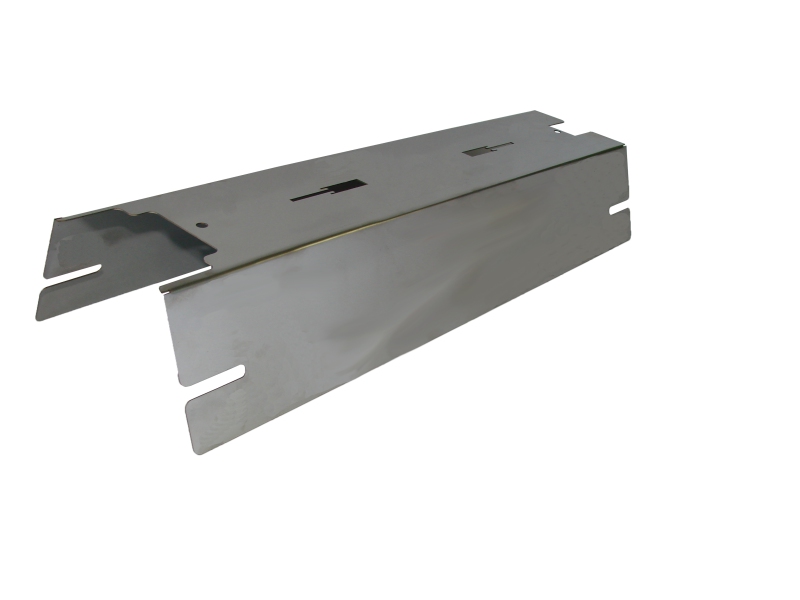

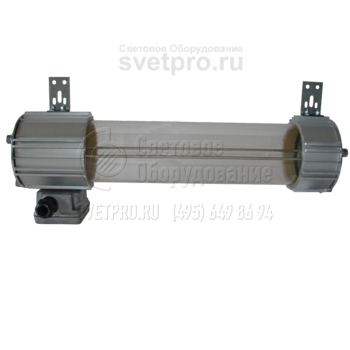

Доступные варианты установки: подвесная, настенная, потолочная. Крепления устанавливаются в пазы корпуса или отражателя (при его применении для формирования защитного угла 15°). В базовой комплектации предусмотрены две универсальные скобы подвеса и тупиковый монтаж. Второй кабельный ввод обеспечит транзитное подключение.

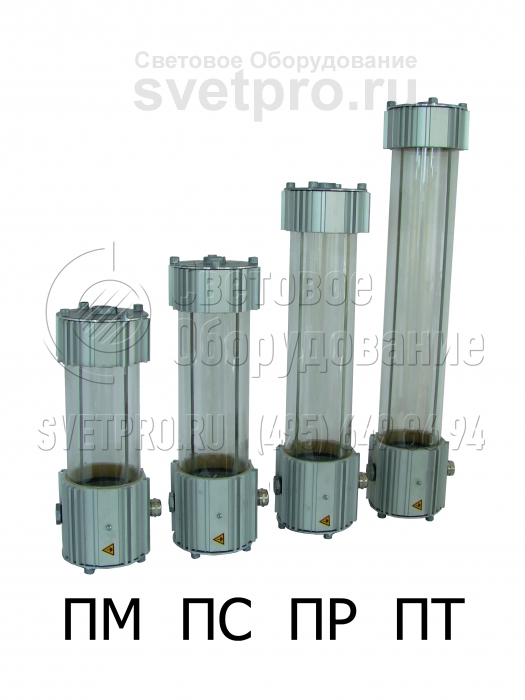

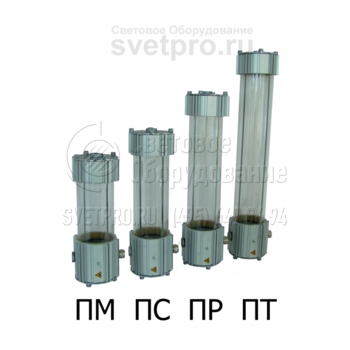

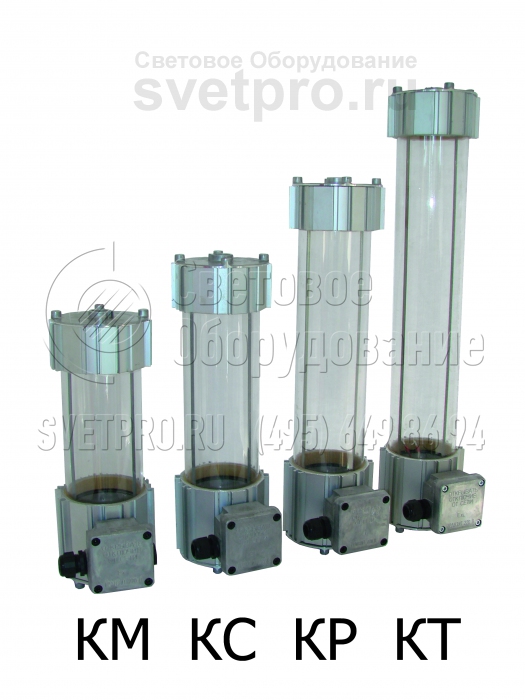

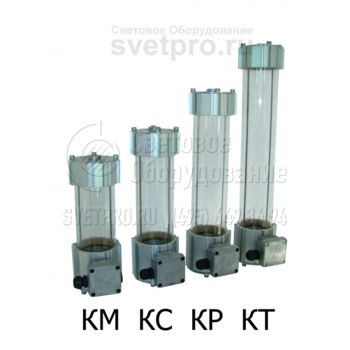

В модельный ряд входят изделия в типоразмерах: КТ (ПТ), КР (ПР), КС (ПС), КМ (ПМ). Мощность КЛЛ: 9–55 Вт, количество: одна или две. Предложены модификации с ЭмПРА и ЭПРА, cosϕ≥0,85. Изделия оснащены источником автономного питания, рассчитанным на один или три часа работы (в 2-ламповых включается одна лампа). Похолодание до температуры ниже -20°С ведет к некорректной работе ламп.
Оболочка образована неразъемным светопропускающим узлом (труба с двухсторонней заделкой в корпусные детали) и крышками. Взрывонепроницаемость обеспечена резьбовым лабиринтом. Герметичность оптического отсека – IP65.
Конструкция

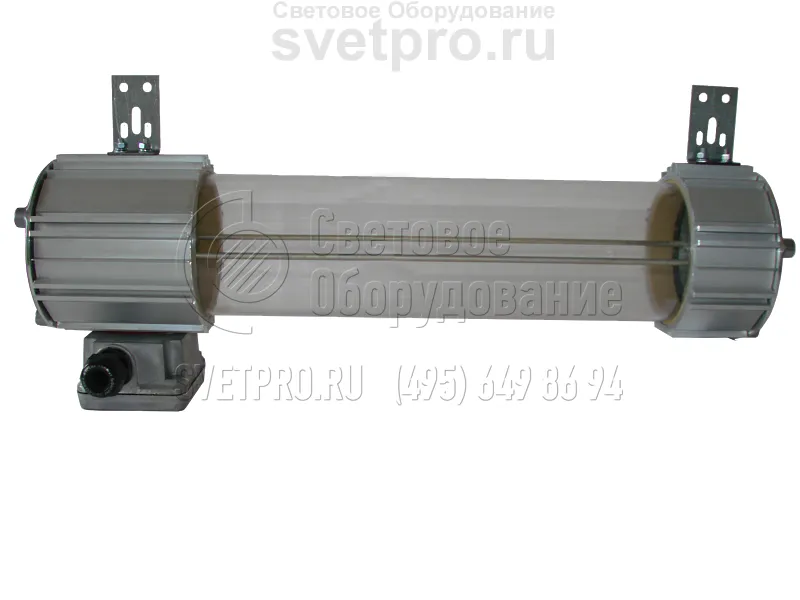

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|
115109 | Виолан Ф-1х9(2G7) Э АО-1 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115110 | Виолан Ф-1х9(2G7) Э АО-1 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115111 | Виолан Ф-1х9(2G7) Э АО-3 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115112 | Виолан Ф-1х9(2G7) Э АО-3 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115113 | Виолан Ф-2х9(2G7) Э АО-1 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 |
115114 | Виолан Ф-2х9(2G7) Э АО-1 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 |
115115 | Виолан Ф-2х9(2G7) Э АО-3 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 |
115116 | Виолан Ф-2х9(2G7) Э АО-3 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 |
115117 | Виолан Ф-1х11(2G7) Э АО-1 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115118 | Виолан Ф-1х11(2G7) Э АО-1 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115119 | Виолан Ф-1х11(2G7) Э АО-3 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115120 | Виолан Ф-1х11(2G7) Э АО-3 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115121 | Виолан Ф-2х11(2G7) Э АО-1 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 |
115122 | Виолан Ф-2х11(2G7) Э АО-1 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 |
115123 | Виолан Ф-2х11(2G7) Э АО-3 КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 |
115124 | Виолан Ф-2х11(2G7) Э АО-3 ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 |
115125 | Виолан Ф-1х18(GX24q-2) Э АО-1 КМ | GX24q-2 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115126 | Виолан Ф-1х18(GX24q-2) Э АО-1 ПМ | GX24q-2 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 |
115127 | Виолан Ф-1х18(GX24q-2) Э АО-3 КМ | GX24q-2 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115128 | Виолан Ф-1х18(GX24q-2) Э АО-3 ПМ | GX24q-2 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 |
115129 | Виолан Ф-1х18(2G11) АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
115130 | Виолан Ф-1х18(2G11) АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
115131 | Виолан Ф-1х18(2G11) АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 |
115132 | Виолан Ф-1х18(2G11) АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 |
115133 | Виолан Ф-1х18(2G11) Э АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 |
115134 | Виолан Ф-1х18(2G11) Э АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 |
115135 | Виолан Ф-1х18(2G11) Э АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 |
115136 | Виолан Ф-1х18(2G11) Э АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 |
115137 | Виолан Ф-2х18(2G11) АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
115138 | Виолан Ф-2х18(2G11) АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
115139 | Виолан Ф-2х18(2G11) АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 |
115140 | Виолан Ф-2х18(2G11) АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 |
115141 | Виолан Ф-2х18(2G11) Э АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115142 | Виолан Ф-2х18(2G11) Э АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115143 | Виолан Ф-2х18(2G11) Э АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115144 | Виолан Ф-2х18(2G11) Э АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115145 | Виолан Ф-1х24(2G11) Э АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 |
115146 | Виолан Ф-1х24(2G11) Э АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 |
115147 | Виолан Ф-1х24(2G11) Э АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 |
115148 | Виолан Ф-1х24(2G11) Э АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 |
115149 | Виолан Ф-2х24(2G11) Э АО-1 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115150 | Виолан Ф-2х24(2G11) Э АО-1 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115151 | Виолан Ф-2х24(2G11) Э АО-3 КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115152 | Виолан Ф-2х24(2G11) Э АО-3 ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115153 | Виолан Ф-1х26(GX24q-3) Э АО-1 КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 |
115154 | Виолан Ф-1х26(GX24q-3) Э АО-1 ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 |
115155 | Виолан Ф-1х26(GX24q-3) Э АО-3 КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 |
115156 | Виолан Ф-1х26(GX24q-3) Э АО-3 ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 |
115157 | Виолан Ф-1х32(GX24q-3) Э АО-1 КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 |
115158 | Виолан Ф-1х32(GX24q-3) Э АО-1 ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 |
115159 | Виолан Ф-1х32(GX24q-3) Э АО-3 КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 |
115160 | Виолан Ф-1х32(GX24q-3) Э АО-3 ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 |
115161 | Виолан Ф-1х36(2G11) АО-1 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 8,2 | 1 |
115162 | Виолан Ф-1х36(2G11) АО-1 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 8,2 | 1 |
115163 | Виолан Ф-1х36(2G11) АО-3 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 8,5 | 3 |
115164 | Виолан Ф-1х36(2G11) АО-3 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 8,5 | 3 |
115165 | Виолан Ф-1х36(2G11) Э АО-1 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,2 | 1 |
115166 | Виолан Ф-1х36(2G11) Э АО-1 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,2 | 1 |
115167 | Виолан Ф-1х36(2G11) Э АО-3 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 3 |
115168 | Виолан Ф-1х36(2G11) Э АО-3 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 3 |
115169 | Виолан Ф-2х36(2G11) Э АО-1 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
115170 | Виолан Ф-2х36(2G11) Э АО-1 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
115171 | Виолан Ф-2х36(2G11) Э АО-3 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 |
115172 | Виолан Ф-2х36(2G11) Э АО-3 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 |
115173 | Виолан Ф-1х42(GX24q-4) Э АО-1 КС | GX24q-4 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115174 | Виолан Ф-1х42(GX24q-4) Э АО-1 ПС | GX24q-4 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 |
115175 | Виолан Ф-1х42(GX24q-4) Э АО-3 КС | GX24q-4 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115176 | Виолан Ф-1х42(GX24q-4) Э АО-3 ПС | GX24q-4 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 |
115177 | Виолан Ф-1х55(2G11) Э АО-1 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
115178 | Виолан Ф-1х55(2G11) Э АО-1 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
115179 | Виолан Ф-1х55(2G11) Э АО-3 КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 |
115180 | Виолан Ф-1х55(2G11) Э АО-3 ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 |
