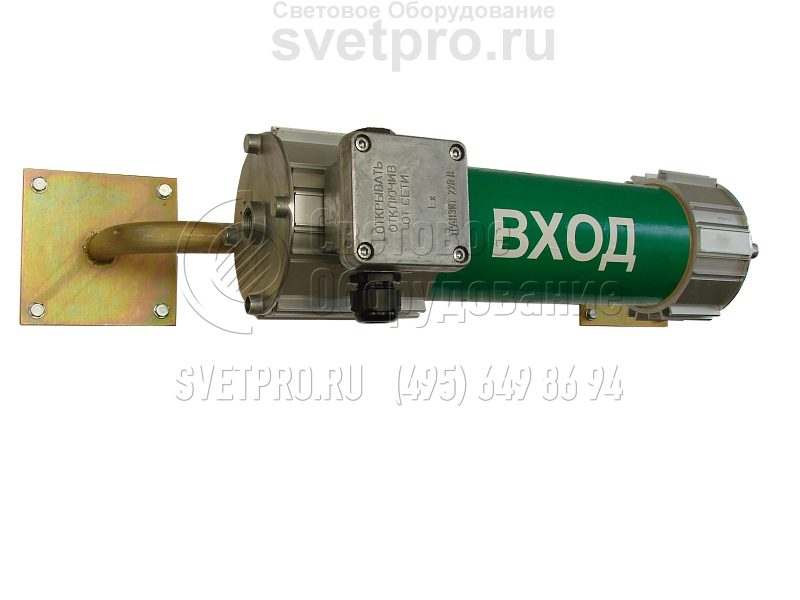

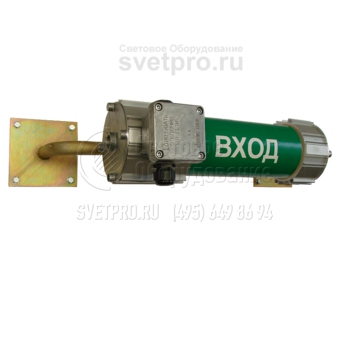

Виолан Ф АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | 2G7, GX24q2, 2G11, GX24q4, GX24q3 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Ф АО |
Мощность: | 9-55 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Световые табло Виолан Ф АО способствуют безопасности персонала, находящегося на объектах газовой, деревообрабатывающей, нефтяной сферы производства, лакокрасочных, химических, текстильных предприятий.
Изделие при комплектации оснащается установочными креплениями. В базовом варианте: две универсальные скобы подвеса, в заказной версии – крепления, имеющиеся в перечне дополнительной комплектации. Питающий кабель подключается к клеммной колодке, находящейся во вводной коробке или в корпусе изделия. Его протяжку для поддержания герметичности обеспечивает кабельный ввод.
В модельном ряду применяются одна или две КЛЛ со штырьковым цоколем мощностью от 9 до 55 Вт. Типоразмеры версий: КТ, КС, КМ (ПТ, ПС, ПМ). Большинство изделий (кроме модификаций с патроном 2G11) оснащены ЭПРА. При отключении электроэнергии лампа не менее одного или трех часов горит благодаря наличию АКБ.
Узел, образованный светопропускающей трубой и корпусными деталями, в которые она заделана, объединяется с торцевыми крышками резьбовым лабиринтом, что обеспечивает ограниченный пропуск газов и взрывозащищенность табло. Текст и цвет табло устанавливаются при заказе. Соблюдена герметичность внутренней полости – IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Во всех исполнениях светильников с люминесцентными лампами Т5 применяются электронные ПРА.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

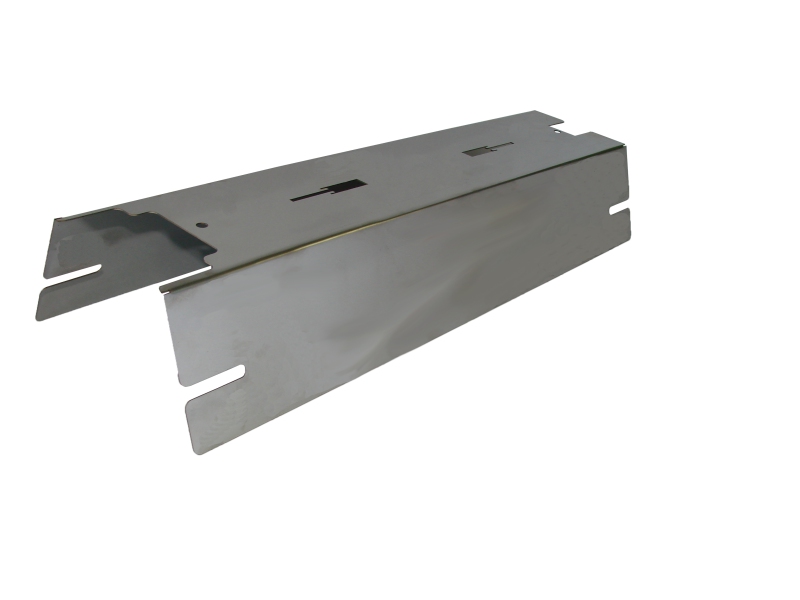

Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Время работы в автономном режиме, ч | Количество ламп |
---|---|---|---|---|---|---|---|---|
115181 | Виолан Ф-1х9(2G7) Э АО-1 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6 | 1 | |
115182 | Виолан Ф-1х9(2G7) Э АО-1 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 | |
115183 | Виолан Ф-1х9(2G7) Э АО-3 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115184 | Виолан Ф-1х9(2G7) Э АО-3 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115185 | Виолан Ф-2х9(2G7) Э АО-1 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 | |
115186 | Виолан Ф-2х9(2G7) Э АО-1 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 | |
115187 | Виолан Ф-2х9(2G7) Э АО-3 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 | |
115188 | Виолан Ф-2х9(2G7) Э АО-3 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 | |
115189 | Виолан Ф-1х11(2G7) Э АО-1 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | 6 | 1 | 1 | |
115190 | Виолан Ф-1х11(2G7) Э АО-1 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 | |
115191 | Виолан Ф-1х11(2G7) Э АО-3 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115192 | Виолан Ф-1х11(2G7) Э АО-3 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115193 | Виолан Ф-2х11(2G7) Э АО-1 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 | |
115194 | Виолан Ф-2х11(2G7) Э АО-1 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,1 | 1 | |
115195 | Виолан Ф-2х11(2G7) Э АО-3 Табло КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 | |
115196 | Виолан Ф-2х11(2G7) Э АО-3 Табло ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,4 | 3 | |
115197 | Виолан Ф-1х18(GX24q-2) Э АО-1 Табло КМ | GX24q-2 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6 | 1 | |
115198 | Виолан Ф-1х18(GX24q-2) Э АО-1 Табло ПМ | GX24q-2 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6 | 1 | |
115199 | Виолан Ф-1х18(GX24q-2) Э АО-3 Табло КМ | GX24q-2 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115200 | Виолан Ф-1х18(GX24q-2) Э АО-3 Табло ПМ | GX24q-2 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,3 | 3 | |
115201 | Виолан Ф-1х18(2G11) АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 | |
115202 | Виолан Ф-1х18(2G11) АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 | |
115203 | Виолан Ф-1х18(2G11) АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 | |
115204 | Виолан Ф-1х18(2G11) АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 | |
115205 | Виолан Ф-1х18(2G11) Э АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 | |
115206 | Виолан Ф-1х18(2G11) Э АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 | |
115207 | Виолан Ф-1х18(2G11) Э АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 | |
115208 | Виолан Ф-1х18(2G11) Э АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 | |
115209 | Виолан Ф-2х18(2G11) АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 | |
115210 | Виолан Ф-2х18(2G11) АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,5 | 1 | |
115211 | Виолан Ф-2х18(2G11) АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 | |
115212 | Виолан Ф-2х18(2G11) АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 7,8 | 3 | |
115213 | Виолан Ф-2х18(2G11) Э АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115214 | Виолан Ф-2х18(2G11) Э АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115215 | Виолан Ф-2х18(2G11) Э АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115216 | Виолан Ф-2х18(2G11) Э АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115217 | Виолан Ф-1х24(2G11) Э АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 | |
115218 | Виолан Ф-1х24(2G11) Э АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 1 | |
115219 | Виолан Ф-1х24(2G11) Э АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 | |
115220 | Виолан Ф-1х24(2G11) Э АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,8 | 3 | |
115221 | Виолан Ф-2х24(2G11) Э АО-1 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115222 | Виолан Ф-2х24(2G11) Э АО-1 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115223 | Виолан Ф-2х24(2G11) Э АО-3 Табло КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115224 | Виолан Ф-2х24(2G11) Э АО-3 Табло ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115225 | Виолан Ф-1х26(GX24q-3) Э АО-1 Табло КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 | |
115226 | Виолан Ф-1х26(GX24q-3) Э АО-1 Табло ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 | |
115227 | Виолан Ф-1х26(GX24q-3) Э АО-3 Табло КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 | |
115228 | Виолан Ф-1х26(GX24q-3) Э АО-3 Табло ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 | |
115229 | Виолан Ф-1х32(GX24q-3) Э АО-1 Табло КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 | |
115230 | Виолан Ф-1х32(GX24q-3) Э АО-1 Табло ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,2 | 1 | |
115231 | Виолан Ф-1х32(GX24q-3) Э АО-3 Табло КМ | GX24q-3 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 | |
115232 | Виолан Ф-1х32(GX24q-3) Э АО-3 Табло ПМ | GX24q-3 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 | 3 | |
115233 | Виолан Ф-1х36(2G11) АО-1 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 8,2 | 1 | |
115234 | Виолан Ф-1х36(2G11) АО-1 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 8,2 | 1 | |
115235 | Виолан Ф-1х36(2G11) АО-3 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 8,5 | 3 | |
115236 | Виолан Ф-1х36(2G11) АО-3 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 8,5 | 1 | |
115237 | Виолан Ф-1х36(2G11) Э АО-1 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,2 | 1 | |
115238 | Виолан Ф-1х36(2G11) Э АО-1 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,2 | 3 | |
115239 | Виолан Ф-1х36(2G11) Э АО-3 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 3 | |
115240 | Виолан Ф-1х36(2G11) Э АО-3 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 | |
115241 | Виолан Ф-2х36(2G11) Э АО-1 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 | |
115242 | Виолан Ф-2х36(2G11) Э АО-1 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 | |
115243 | Виолан Ф-2х36(2G11) Э АО-3 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 | |
115244 | Виолан Ф-2х36(2G11) Э АО-3 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 | |
115245 | Виолан Ф-1х42(GX24q-4) Э АО-1 Табло КС | GX24q-4 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115246 | Виолан Ф-1х42(GX24q-4) Э АО-1 Табло ПС | GX24q-4 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,7 | 1 | |
115247 | Виолан Ф-1х42(GX24q-4) Э АО-3 Табло КС | GX24q-4 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115248 | Виолан Ф-1х42(GX24q-4) Э АО-3 Табло ПС | GX24q-4 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7 | 3 | |
115249 | Виолан Ф-1х55(2G11) Э АО-1 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 | |
115250 | Виолан Ф-1х55(2G11) Э АО-1 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,5 | 1 | |
115251 | Виолан Ф-1х55(2G11) Э АО-3 Табло КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 | |
115252 | Виолан Ф-1х55(2G11) Э АО-3 Табло ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 7,8 | 3 |
