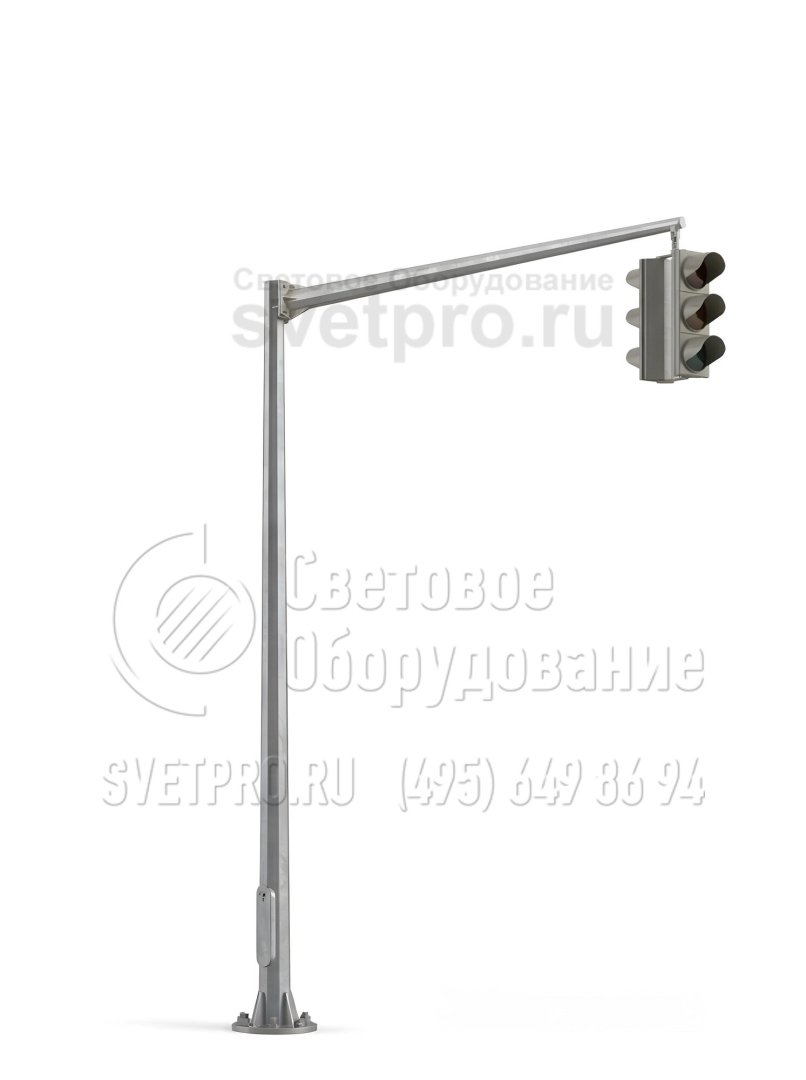

СС-7/3,5 Стойка светофорная высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СС-7/3,5 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 400 мм |
| Вес: | 240 кг |
| Высота: | 7 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

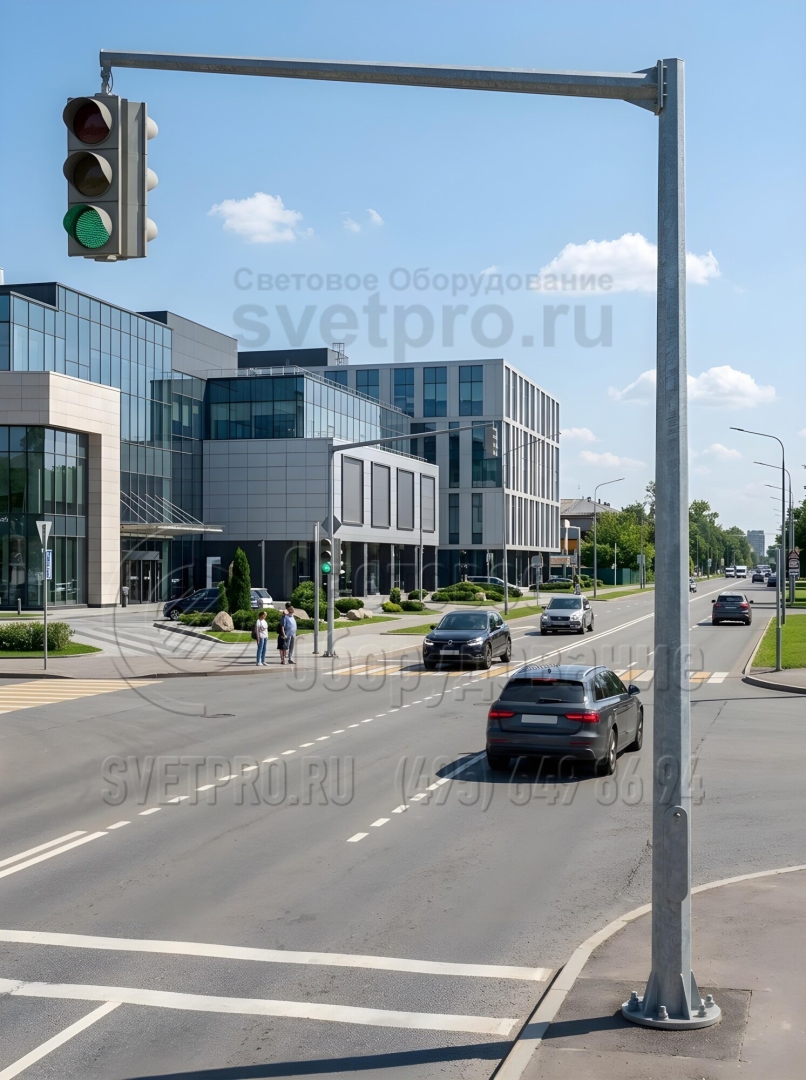

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СС-7,0/3,5-1**-ц | ЗФ-24/8/Д310-3,0-б | 240 | 7000 | 3000 | 3500 | М24 | 400 | 310 | 434 | 117 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ
Металлические стойки для светофоров СС-7/3,5 – опорные конструкции, используемые в организации движения на автодорогах посредством размещения на них корпусов светофоров. Изделие образовано трубами разного диаметра и длины, в верхней части конструкция закрывается колпаком из чугуна. Устойчивость столба обеспечивается чугунным стаканом, находящимся в нижней части опоры.

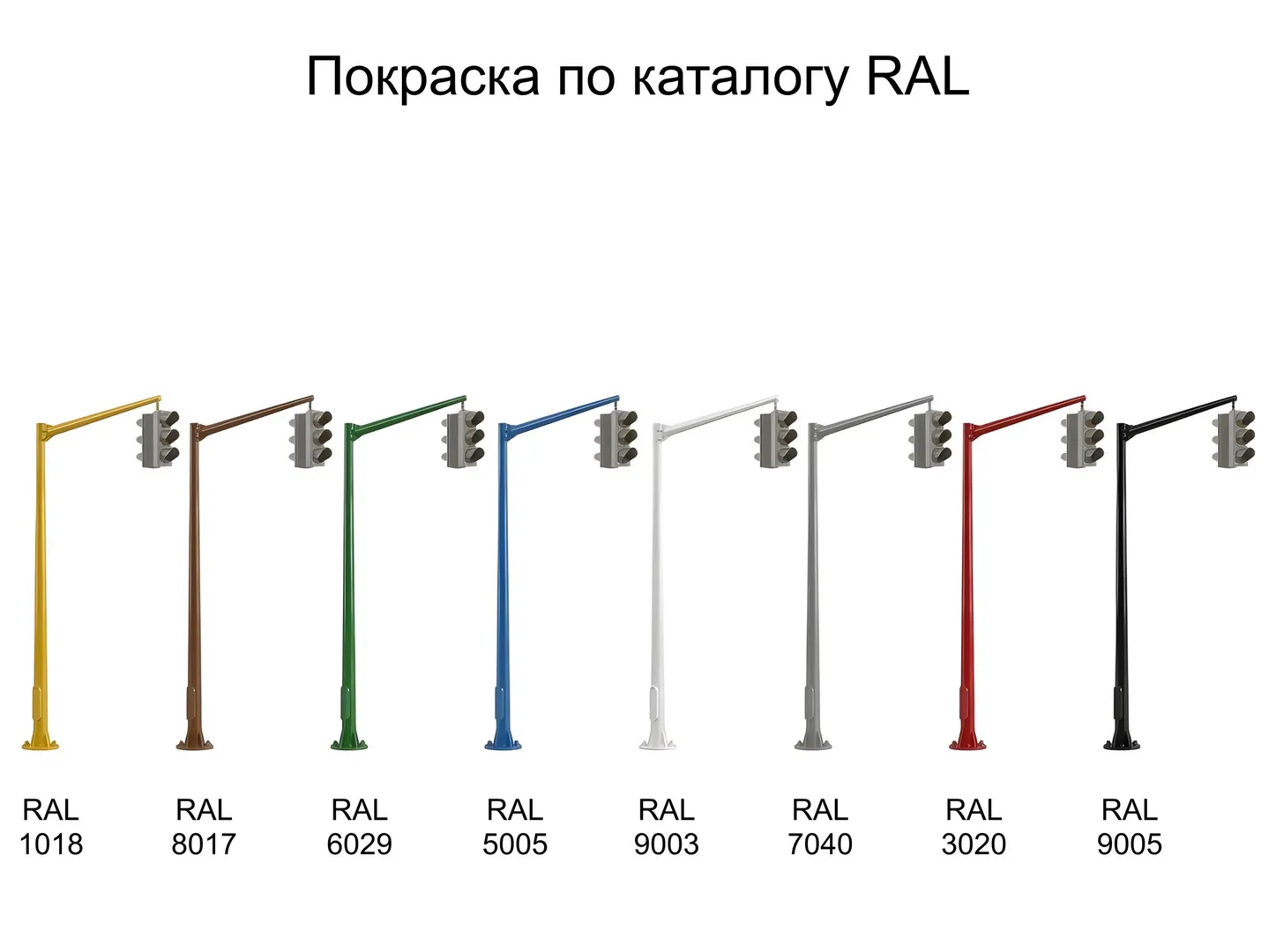

Светофорные столбы изготавливаются из трубного металлопроката, изделие обрабатывается горячим цинкованием для защиты от коррозии и внешнего воздействия погодных факторов. При необходимости опора дополнительно окрашивается алюминиевой краской, что делает ее заметной в условиях плохой видимости и в темное время суток.
Опора имеет прямое либо Г-образное исполнение. Для Г-образной конструкции предусмотрен дополнительный монтаж выносного горизонтального элемента, благодаря которому корпус светофора может располагаться непосредственно над дорогой.
Установка фонарных столбов выполняется на железобетонный фундамент посредством укрепления стакана стойки болтами.
фото с объектов
|
|
Фотогалерея
-

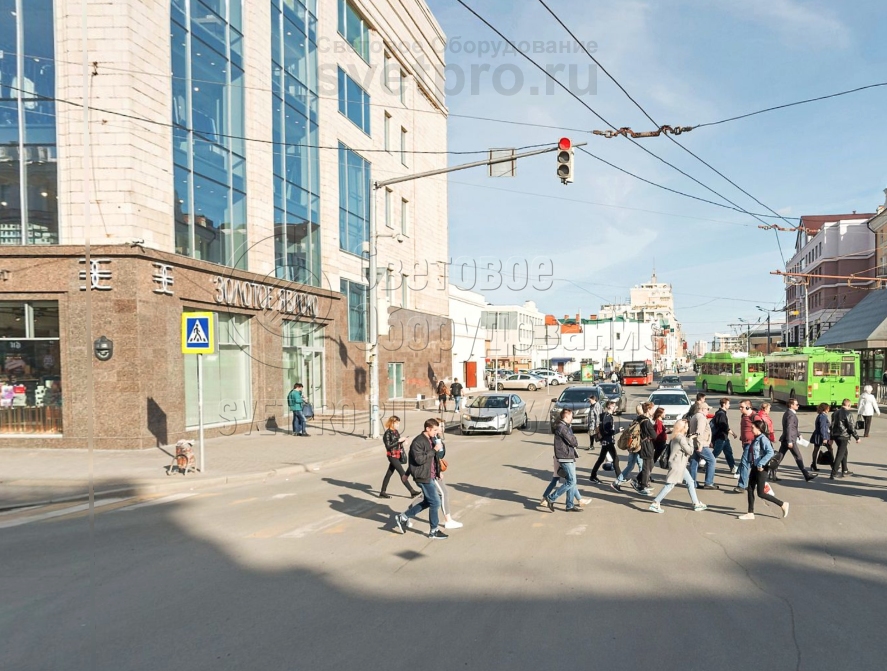

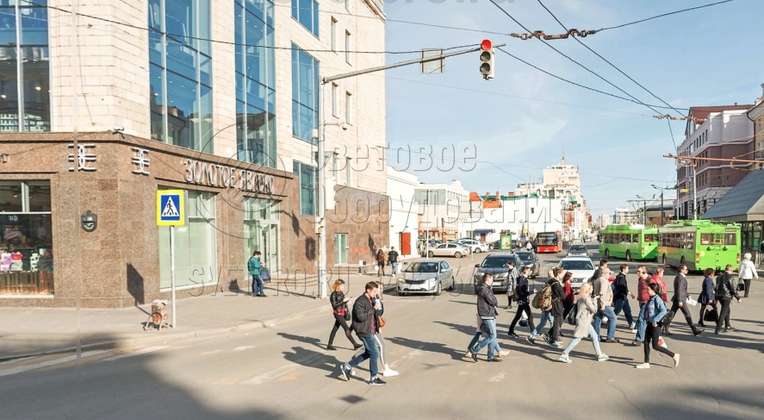

1. Специальная опора освещения СС предназначена для монтажа светофоров и дорожных знаков вдоль дорог и перед перекрестками. Ствол конструкции делается из листа стали, который гнется на станке для создания конического граненого корпуса. За счет этого повышается несущая способность изделия.
-

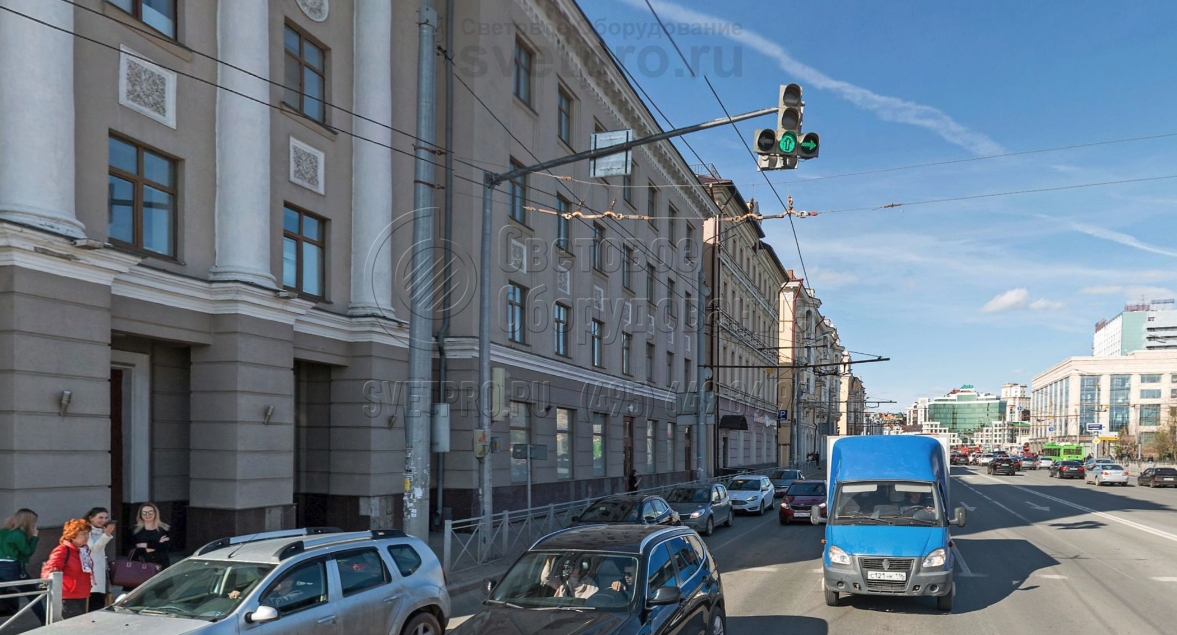

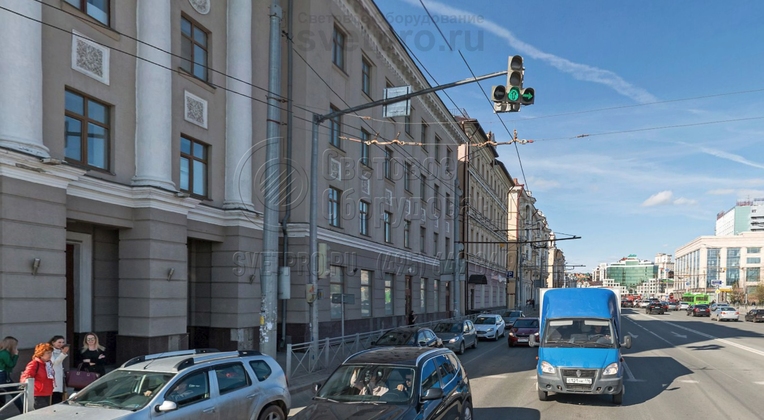

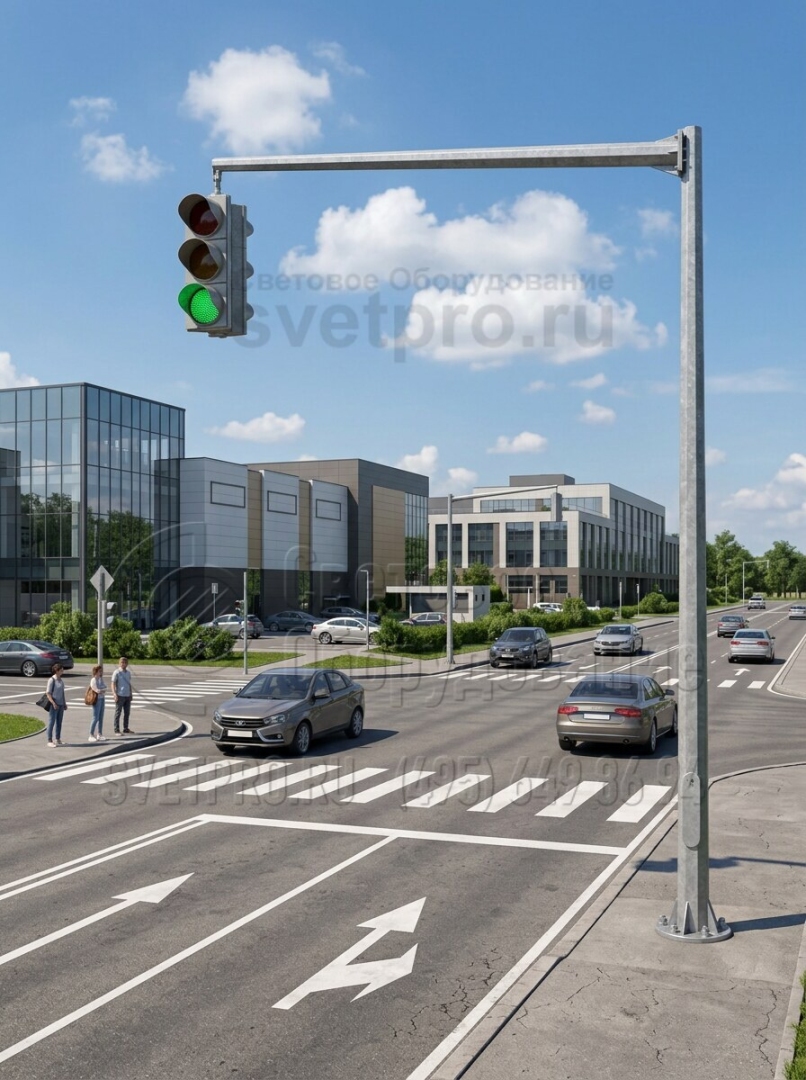

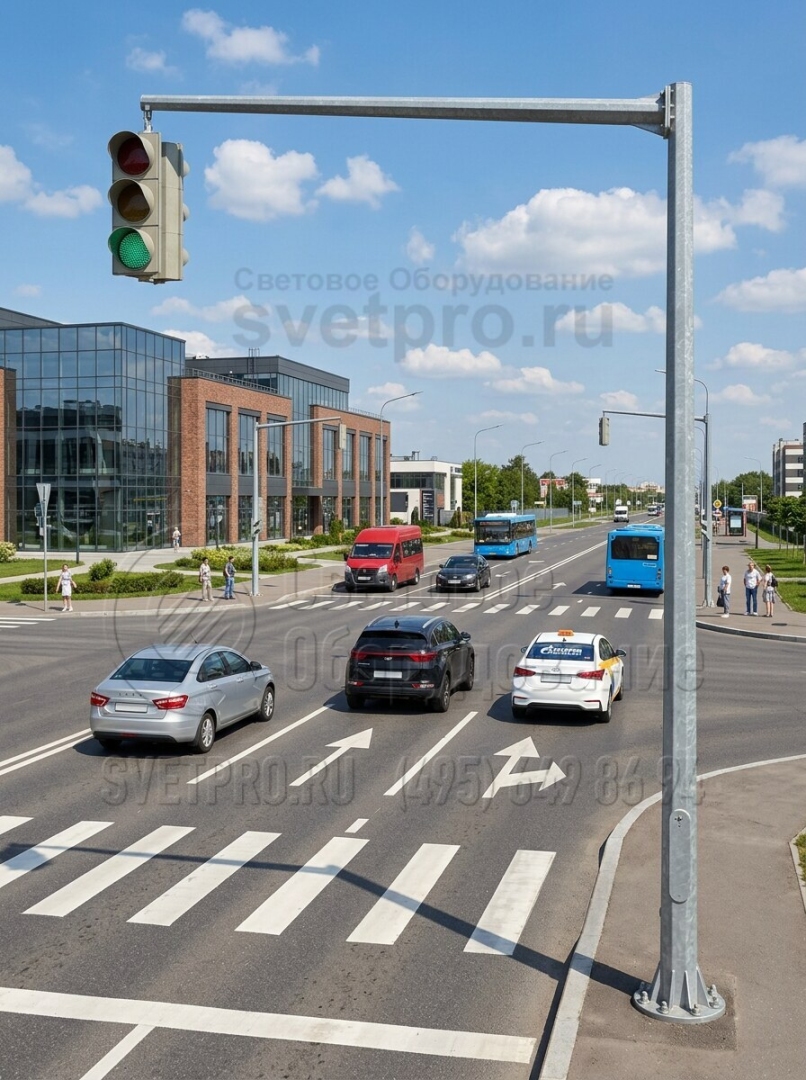

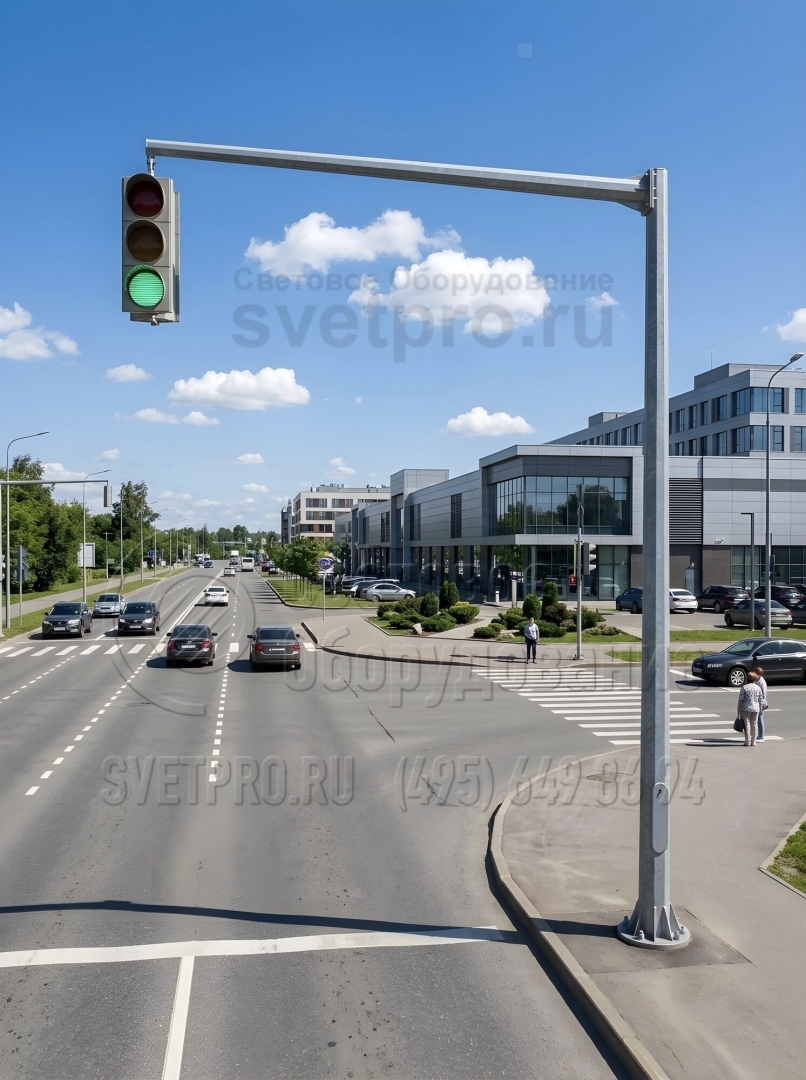

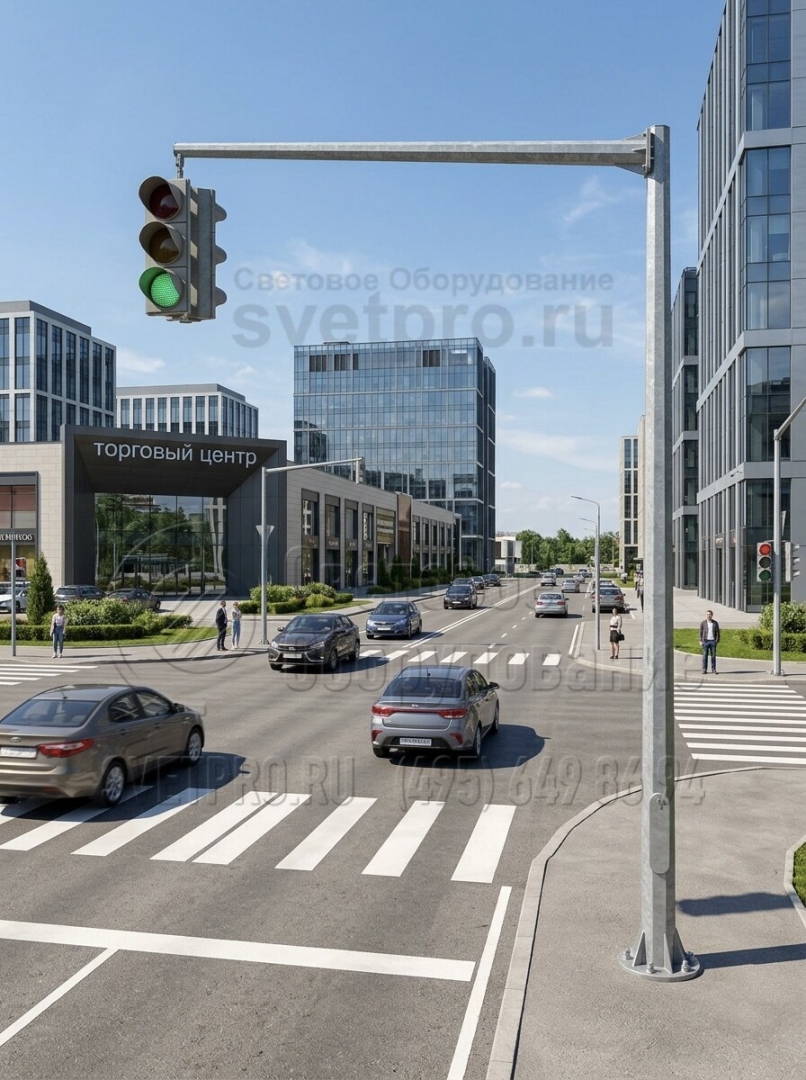

2. Стойка со светофором на фотографии имеет высоту корпуса 7 метров. На вертикальную часть может устанавливаться консоль для дополнительного светофора. Длина консоли составляет 3,5 метра. Так как корпус делается из листовой стали, он имеет небольшой вес. Установка производится на закладную деталь. -

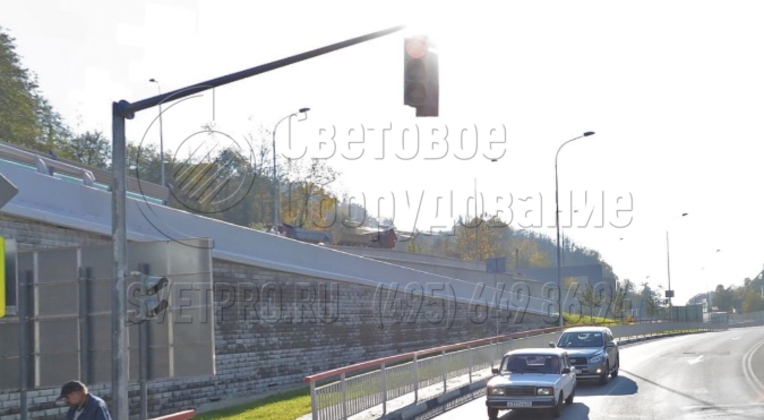

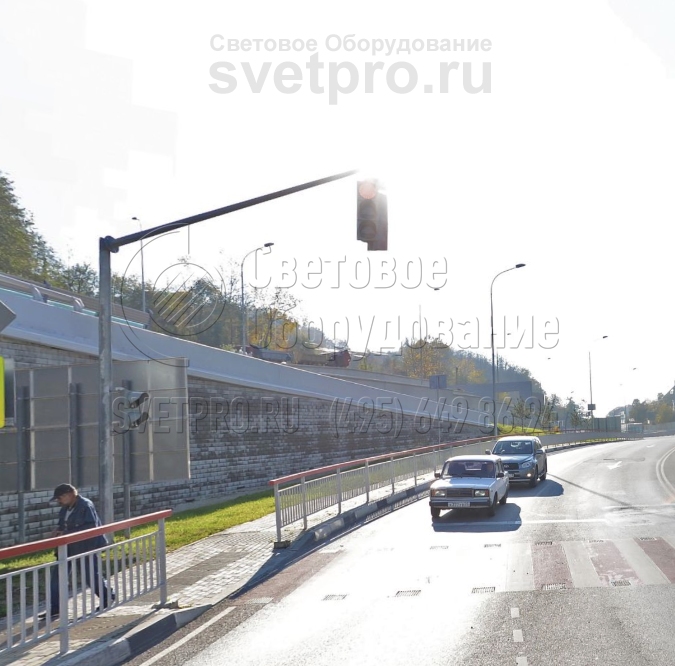

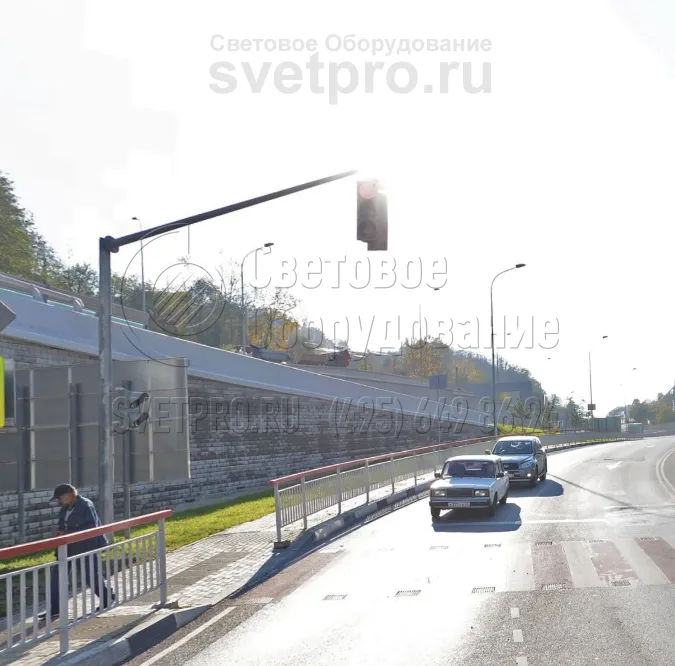

3. На фото приведен пример использования светофорной стойки. Два светофора размещаются над проезжей частью на консоли. Сделано это для того, чтобы сигналы от регулирующего устройства были видны водителям транспортных средств во всех полосах движения, в том числе крайней правой.
