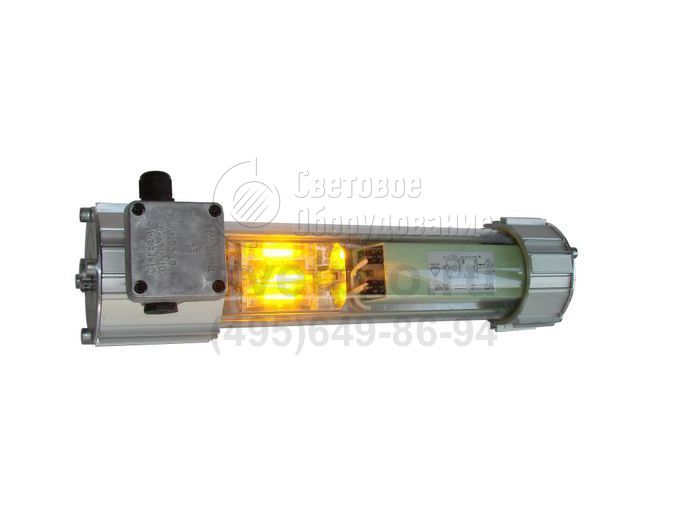

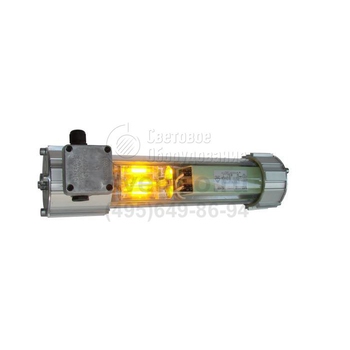

ВИОЛАН М Светильник с быстрым перезажиганием
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | RX7s |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ВИОЛАН М |
Мощность: | 70-150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Виолан М применяются на внутренних и наружных территориях объектов, технологический процесс на которых может сопровождаться созданием взрывоопасной среды. Взрывозащищенная оболочка обеспечивает 1-й уровень защиты и возможность установки в зонах 1 и 2.

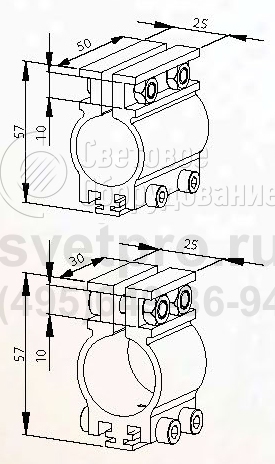

Парные универсальные скобы подвеса входят в базовую комплектацию изделия. Доступна установка на трубу Ø 50 и 30 мм при помощи узлов крепления, хомутов. Дополнительная комплектация содержит крепления для настенного и потолочного закрепления и монтажные комплекты для габаритных исполнений светильника КТ (ПТ), КР (ПР), с вводной коробкой и без нее. Доступно тупиковое и транзитное подключение.
Мощность ламп ДРИ и ДНаТ в модификациях составляет 70 и 150 Вт. Эксплуатационные особенности источников света позволяют применять светильники в холодных условиях (до -45°С) и повышении температуры до +40°С. Изделие потребляет электроэнергию из однофазной сети, cosφ=0,85.
Взрывонепроницаемость оболочки обеспечивает резьбовой лабиринт, посредством которого объединяются конструктивные части светильника Виолан М. Они включают светопропускающую поликарбонатную трубку, с двух сторон заделанную в алюминиевый корпус, и торцевые крышки. Степень герметичности оптического отсека – IP65.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8,8 |
Срок службы | 10 лет |
Пример записи для заказа - 114019 Светильник Виолан Г-150(RX7s) М КТ
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

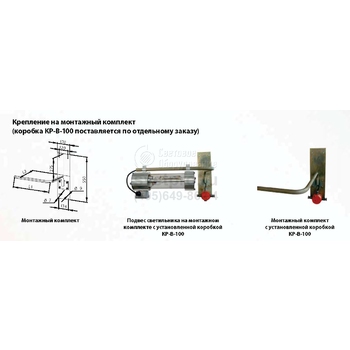

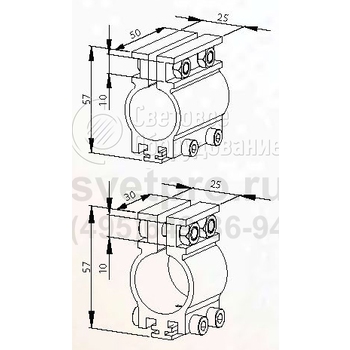

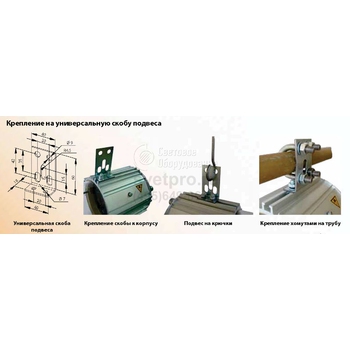

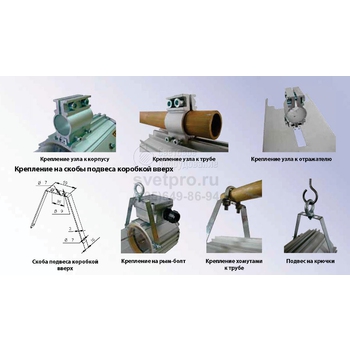

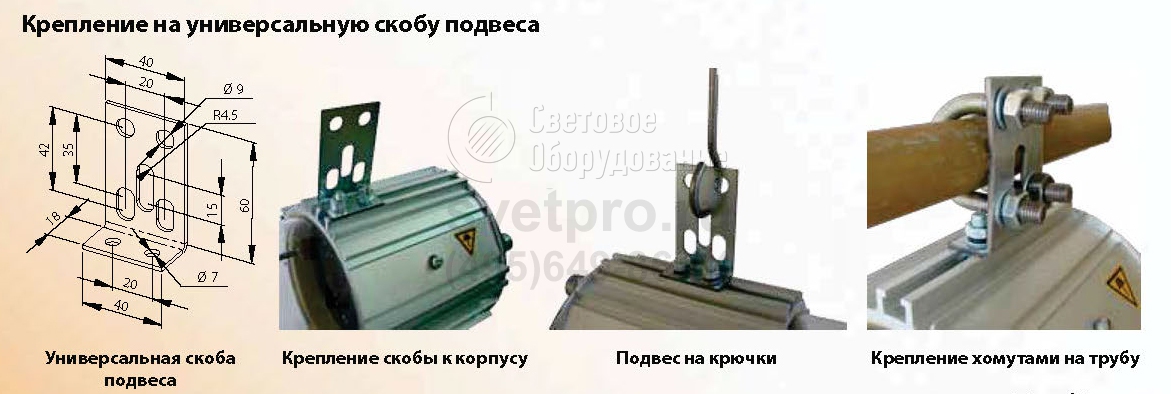

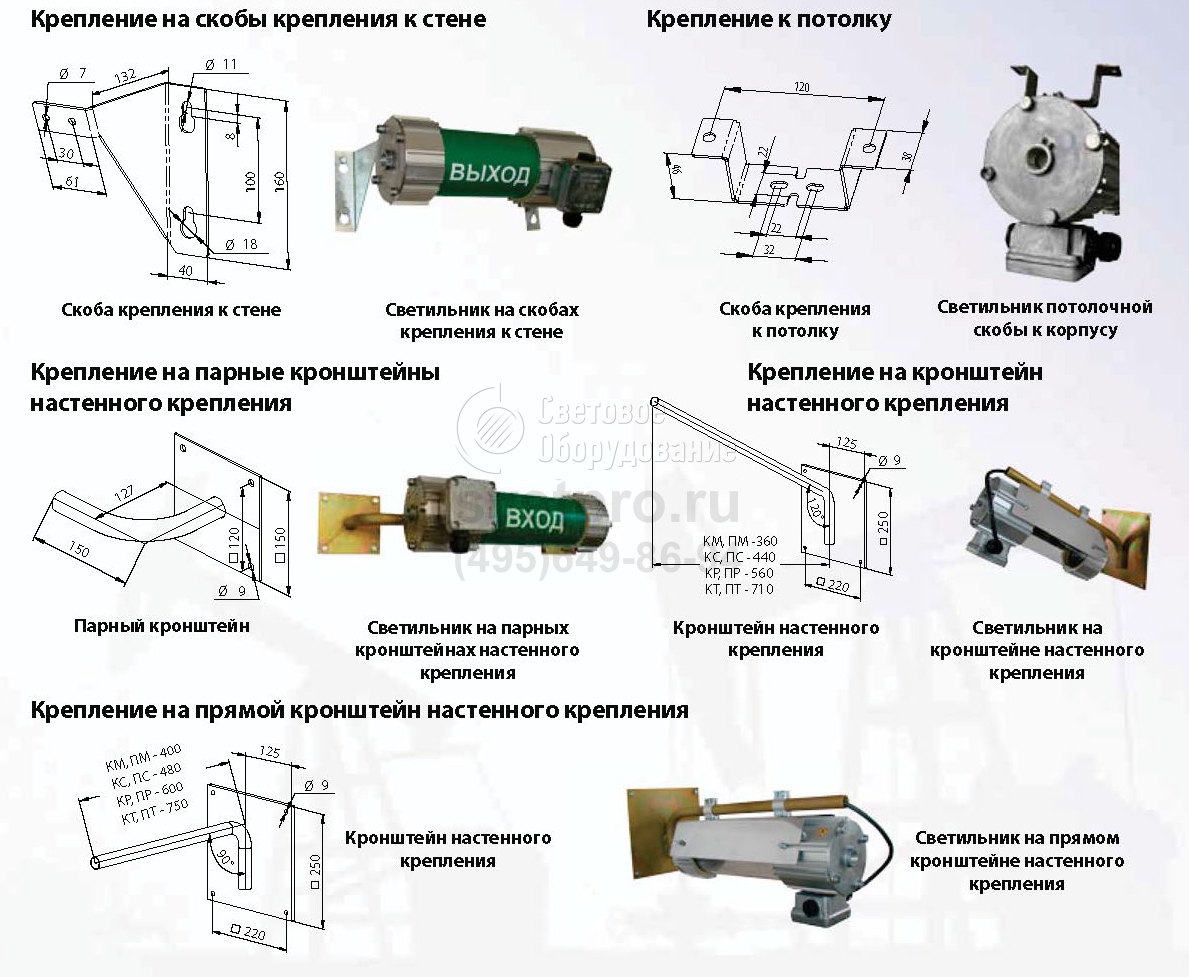

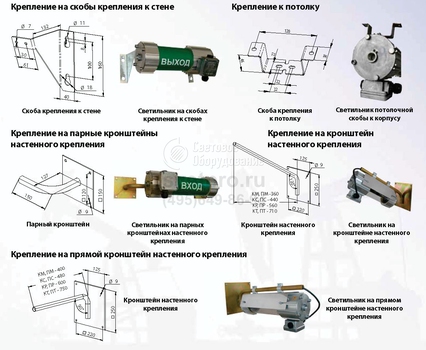

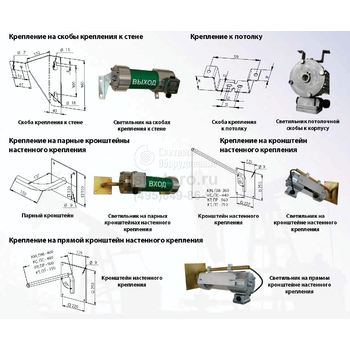

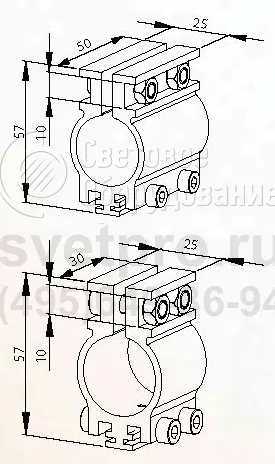

Варианты установки и крепежа

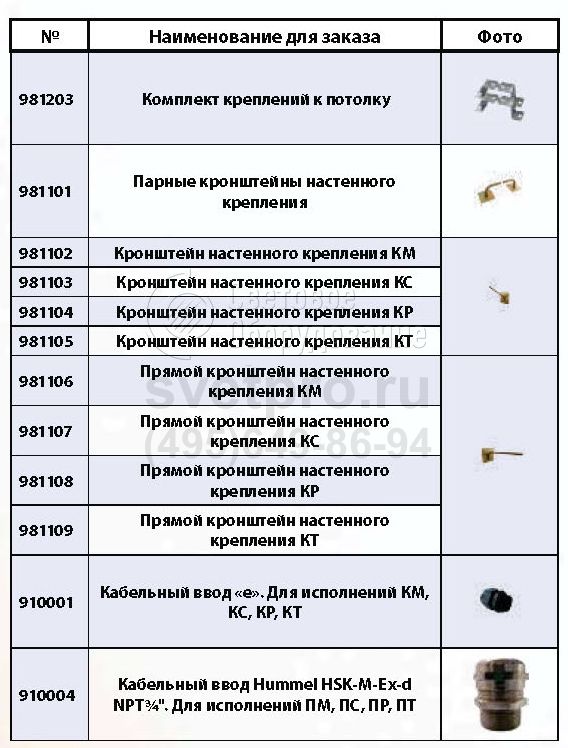

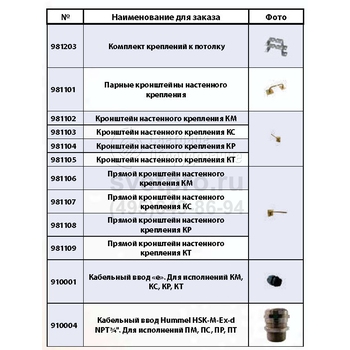

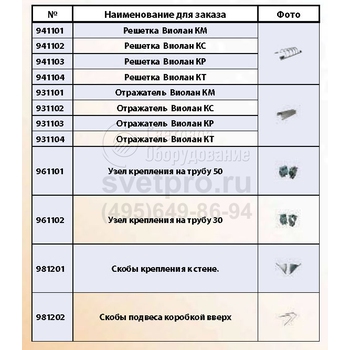

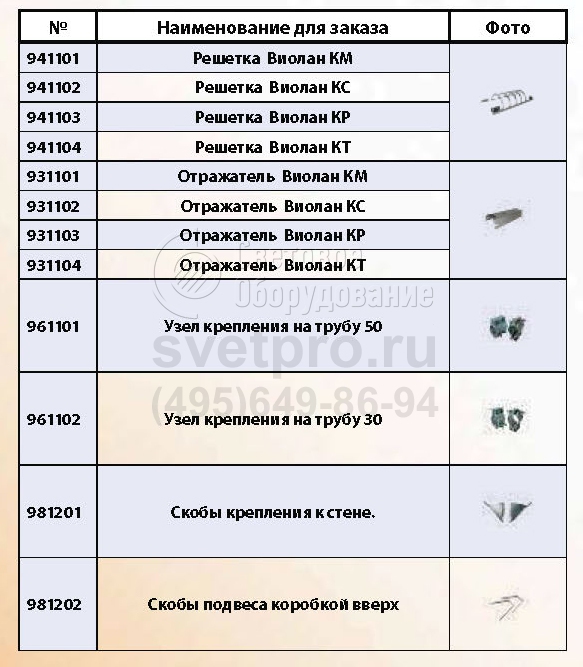

Дополнительная комплектация, поставляемая по отдельному заказу

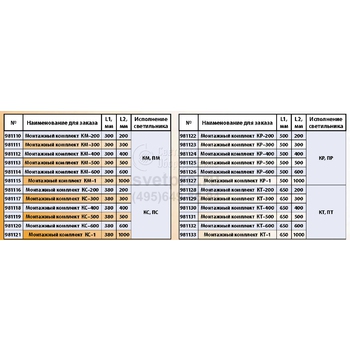

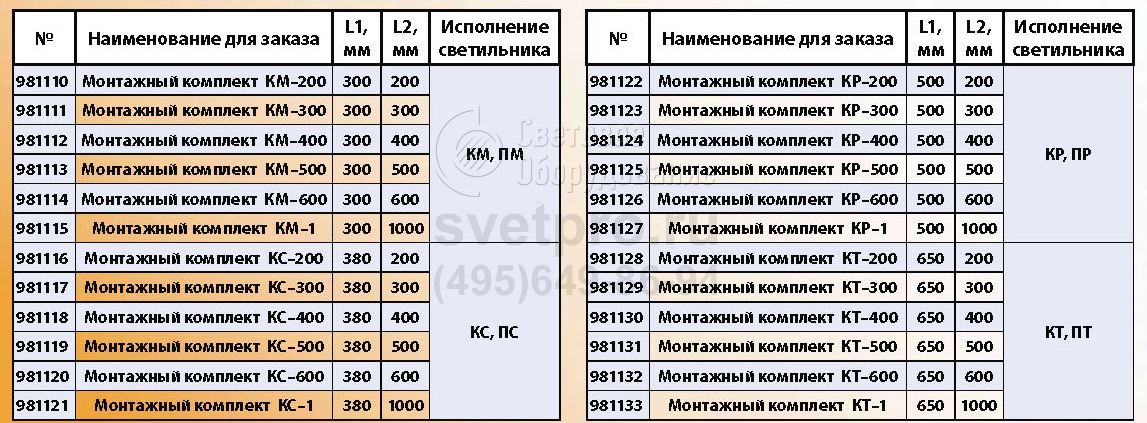

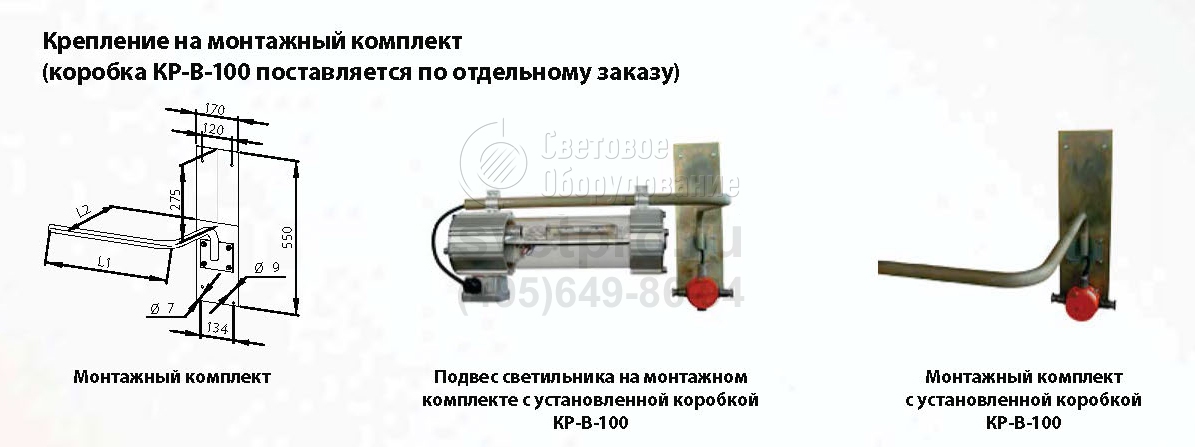

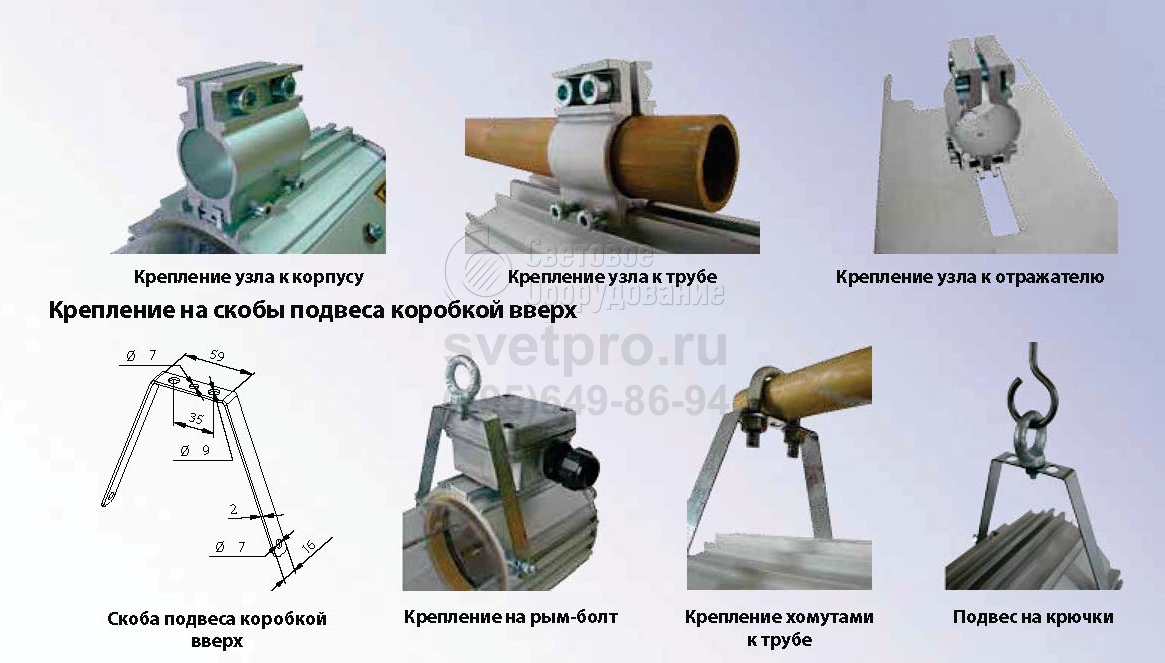

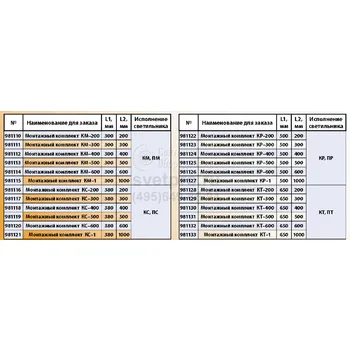

Монтажные комплекты

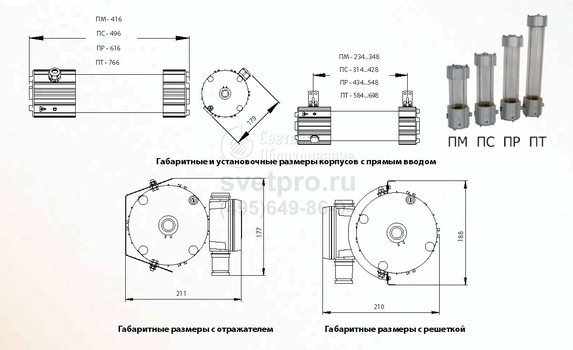

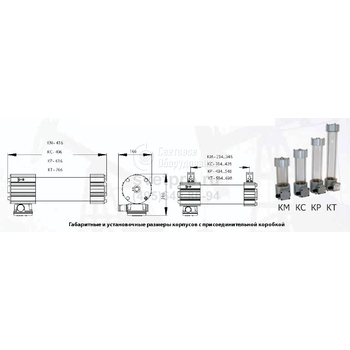

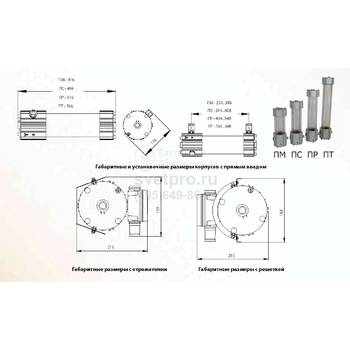

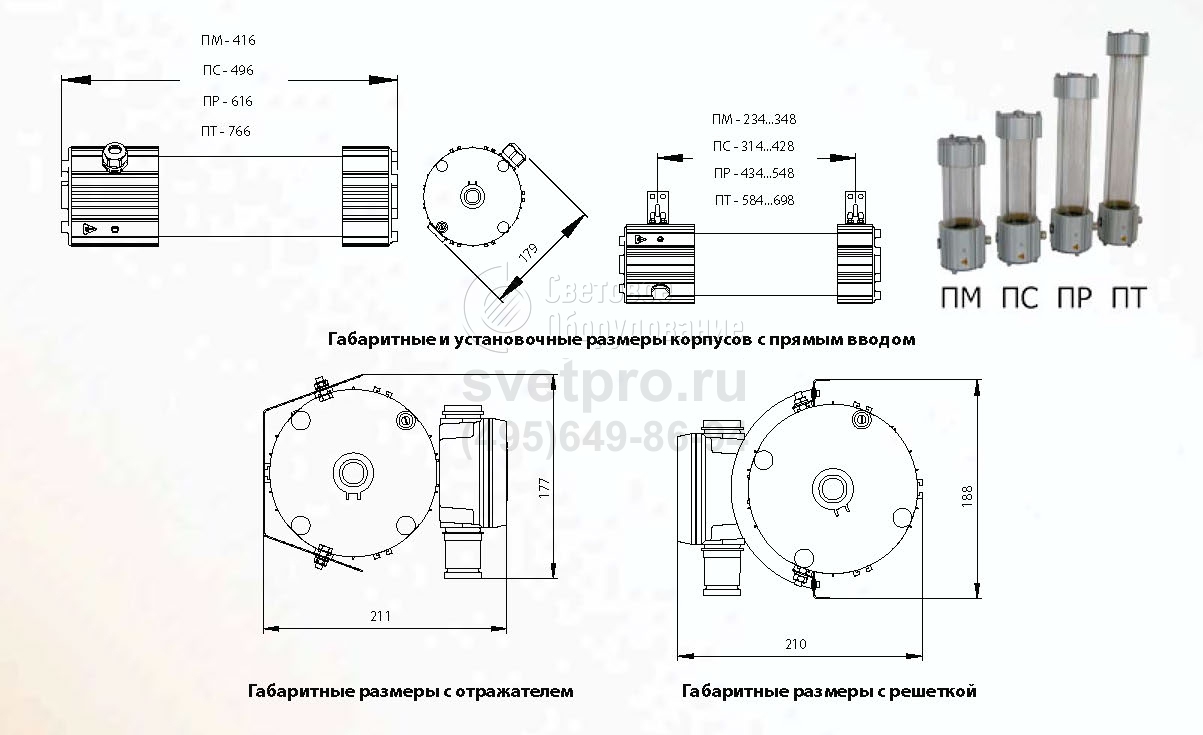

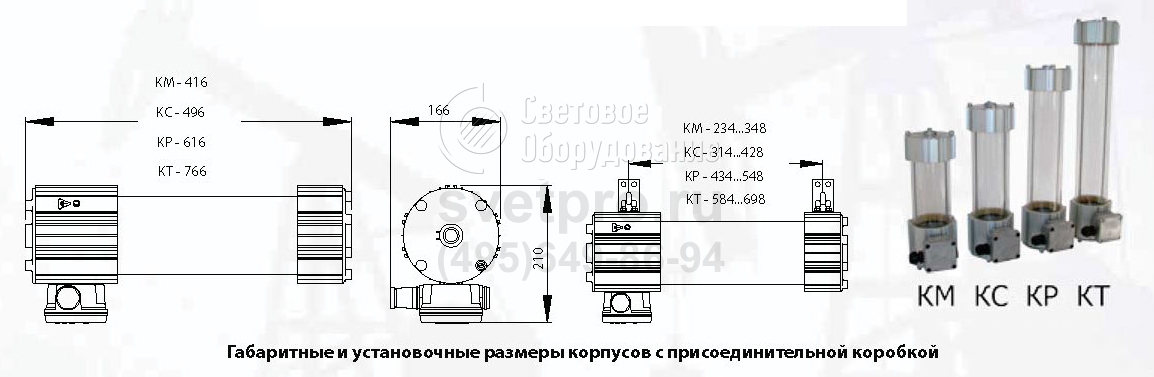

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
Виолан Г-150(RX7s) М КТ | 150 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Г-150(RX7s) М ПТ | 150 Вт | Rx7s | ДРИ | 1Ex d IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Г-70(RX7s) М КР | 70 Вт | Rx7s | ДРИ | 1Ex d e IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Г-70(RX7s) М ПР | 70 Вт | Rx7s | ДРИ | 1Ex d IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Ж-150(RX7s) М КТ | 150 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Ж-150(RX7s) М ПТ | 150 Вт | Rx7s | ДНАТ | 1Ex d IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Ж-70(RX7s) М КР | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIC T5 Gb Х | от -45° до +40°С | Нет |
Виолан Ж-70(RX7s) М ПР | 70 Вт | Rx7s | ДНАТ | 1Ex d IIC T5 Gb Х | от -45° до +40°С | Нет |
