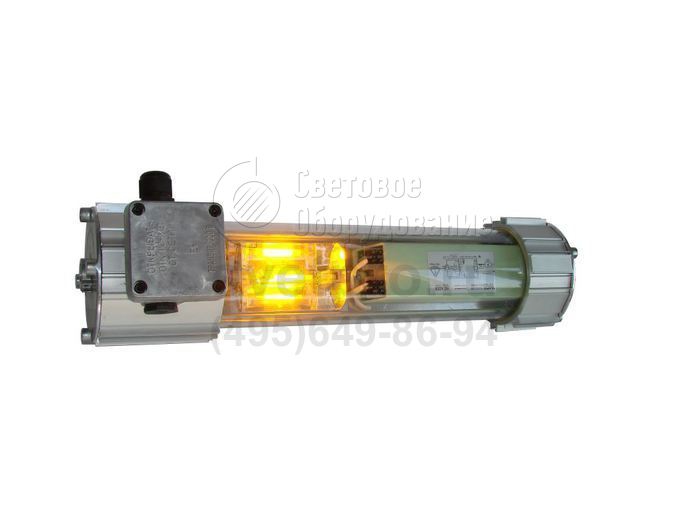

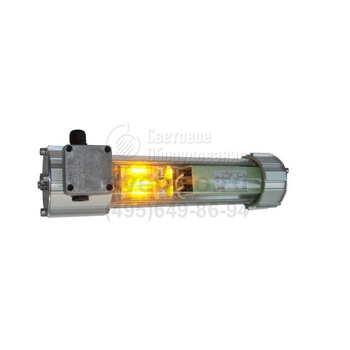

Виолан Ж с БМП Взрывозащищенный светильник с натриевой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Ж с БМП |
Мощность: | 70-150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Виолан Ж с БМП с первым уровнем взрывозащиты применяют в зонах 1 и 2 промышленных объектов. Зоны выделяются по причине вероятного образования взрывоопасной среды на химических, нефтеперерабатывающих, деревообрабатывающих, лакокрасочных, текстильных предприятиях.
Разнообразие способов установки обеспечивают крепления, предназначенные для настенной, потолочной, подвесной версии. Доступен тупиковый и транзитный (при приобретении 2-го кабельного ввода) монтаж.
В модели устанавливаются ДНаТ (70 и 150 Вт) со штырьковым цоколем RX7s. Блок горячего перезажигания сокращает до долей секунд время включения ламп при аварийных отключениях, что исключает панические ситуации.
Взрывонепроницаемая оболочка образуется при объединении резьбовым лабиринтом конструктивных частей. Металлические элементы устойчивы к коррозии. Поликарбонатный светопропускающий элемент (труба) заглушен с торцов корпусными частям, на которых выполнены пазы для креплений. Крышки дополняют изделия с обеих сторон. Образованная форма соответствует степени защиты IP65. Светильник Виолан Ж с БМП используется при температурах: -45°С – +40°С.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 45°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Мощность источника света, Вт |
---|---|---|---|---|---|---|---|
113017 | Виолан Ж-70(RX7s) М КР | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 7,8 | 70 |
113018 | Виолан Ж-70(RX7s) М ПР | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Нет | 7,8 | 70 |
113019 | Виолан Ж-150(RX7s) М КТ | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 8,8 | 150 |
113020 | Виолан Ж-150(RX7s) М ПТ | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Нет | 8,8 | 150 |
