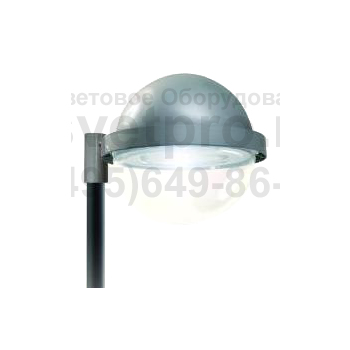

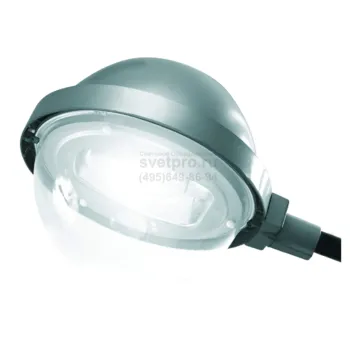

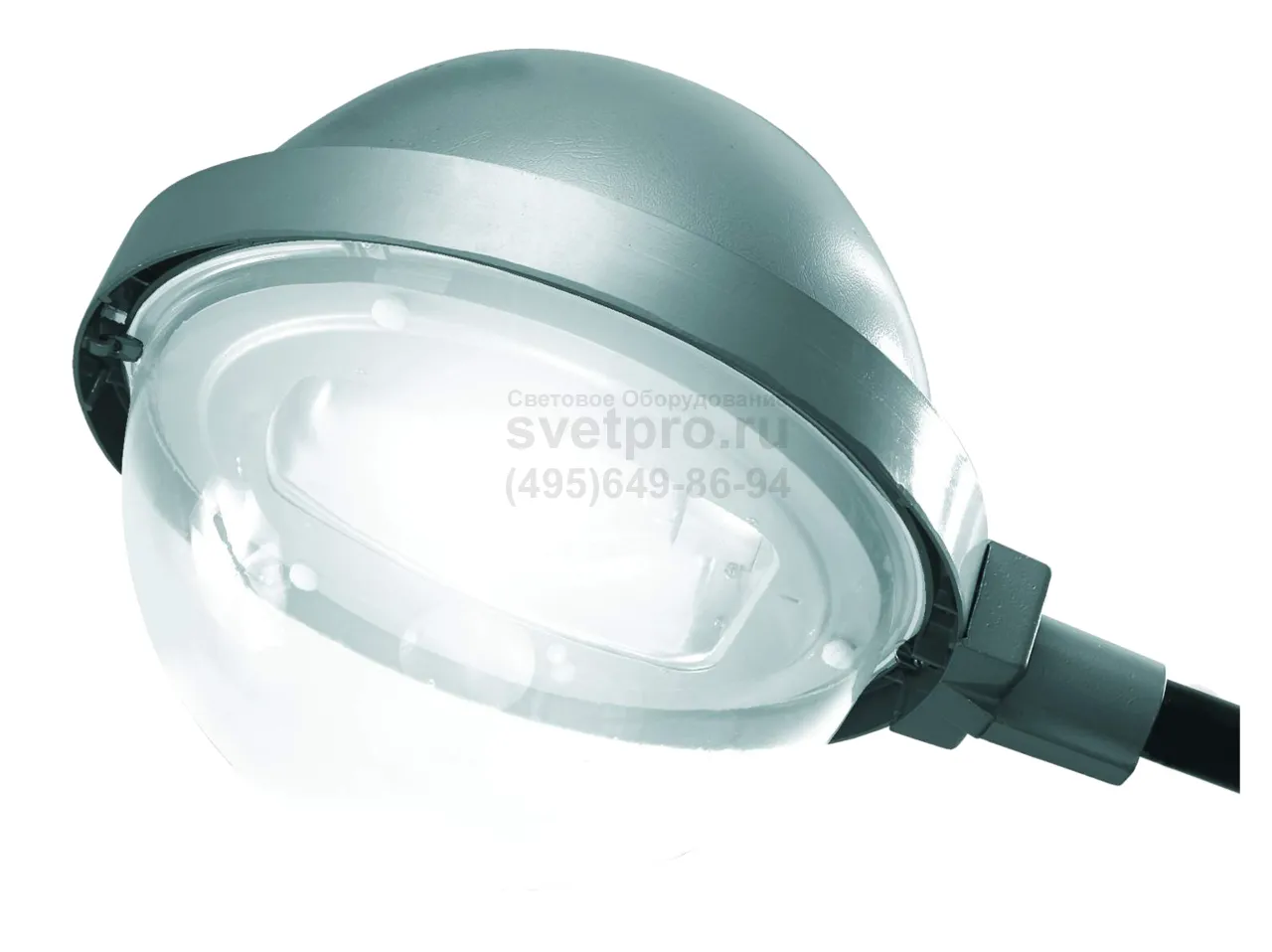

Светильник консольный/подвесной ЖКУ24, РКУ24, ГКУ24 Серия 24

Главная > Бренды > GALAD > ЖКУ24, РКУ24, ГКУ24 Серия 24
Область применения:
  • Дворы, территории микрорайонов
  • Улицы и дороги
  • Площади
Назначение:
  • Консольные светильники
Источник света: Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ)
Цоколь: E27, E40
Номинальное напряжение: 220 ± 10% В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP54
Климатическое исполнение: УХЛ1, У1
Артикул производителя: ЖКУ24, РКУ24, ГКУ24
Мощность: 70-400 Вт
Гарантийный срок: 18
Габаритные размеры: см. чертёж
Индекс цветопередачи: 20-30, 40-60, 60-95 Ra
Цветовая температура: 1800-2200, 3300-4200, 2800-6500 К
Световой поток: 6000, 3800, 5200 лм

Производитель «GALAD», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Светильник ЖКУ24, РКУ24, ГКУ24 Серия 24 предназначен для освещения автотранспортных путей, площадей, дворов школ и жилых массивов, железнодорожных станций, аллей, набережных, мостов.

Консольный монтаж выполняется с использованием Г-образного кронштейна (Ø 48 мм), а торшерная установка выполняется непосредственно в торец опоры (Ø 50 и 60 мм) или посредством кронштейна. Имеются модификации, обеспечивающие установку на подвес.

Выбору качественных параметров способствует наличие версий, работающих с натриевыми, металлогалогенными или ртутными лампами. Для их виброустойчивой установки применяются патроны Е27 и Е40, специфика учтена и мощностью ламп: 70–400 Ватт. В состав светильника входит ЭмПРА, отсек с которым доступен снизу ОП. Герметичность конструкции, препятствующая влиянию водных, твердых и пылевых компонентов на оптику и ПРА, соответствует IP54.

Пластмассовый термоустойчивый и ударопрочный корпус и ударопрочное защитное стекло, выполненное из ПММА, имеют форму полусфер, объединенных кольцом в шар, что визуально эффектно. Алюминиевый отражатель формирует КСС двух типов: широкую осевую и широкую боковую.

Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, а также площадей, функционально-декоративное освещение парков, бульваров, коттеджных поселков, железнодорожных платформ и станций, мостов, территорий дворов, школ

ТУ 3461-033-05758434-2012

Преимущества

  • Корпус: термостойкая ударопрочная пластмасса
  • Отражатель: алюминиевый с высоким коэффициентом отражения
  • Ударопрочное защитное стекло: светостабилизированный полиметилметакрилат, сохраняет коэффициент пропускания с течением времени
  • Соответствует российским стандартам
  • Соответствует европейским нормам электромагнитной совместимости
  • Виброустойчивый

Модификации

ЖКУ/РКУ/ГКУ (крепление на консоль)

  • 001 – установка на консольное крепление
  • 002 – установка на торшерную опору

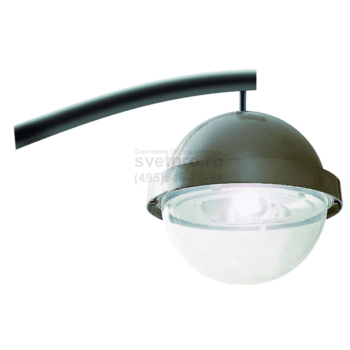

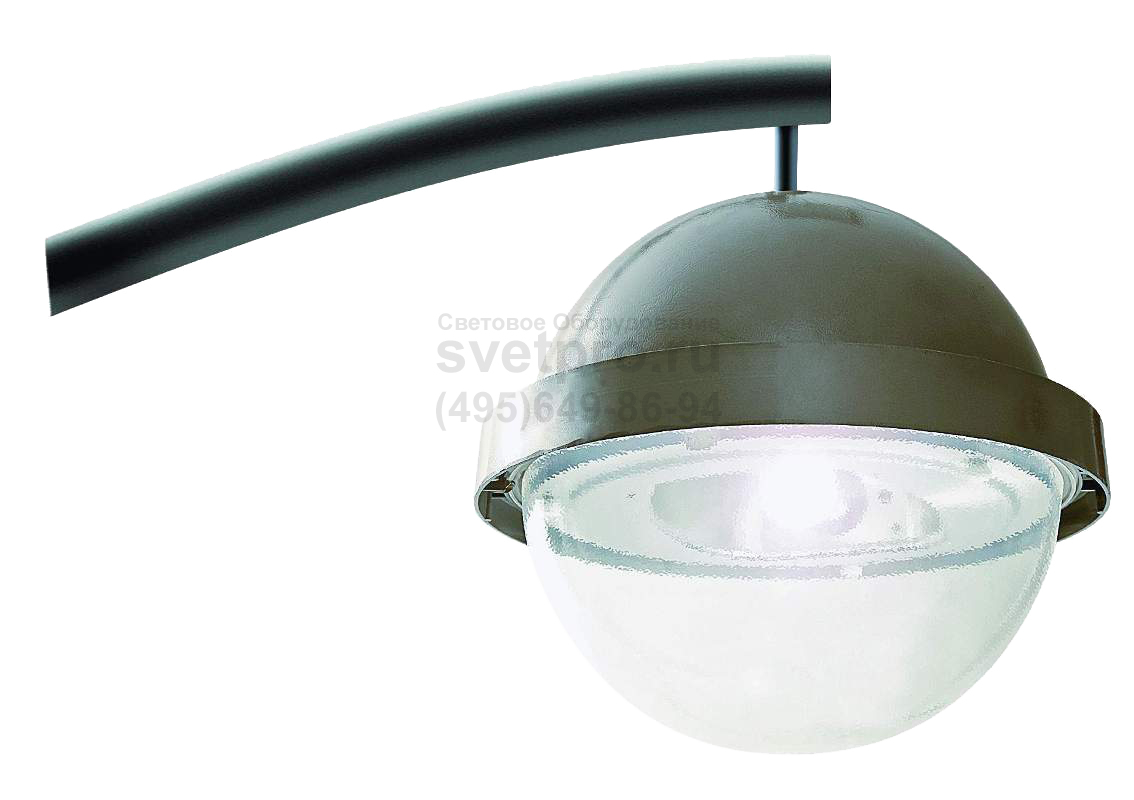

ЖСУ/РСУ/ГСУ (крепление на подвес)

  • 001 – базовая модификация
  • Комплектуется встроенным ЭМПРА
  • Цвет светильника по умолчанию: серый

КСС

УСТАНОВКА

Светильник ЖКУ/РКУ/ГКУ рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм (мод. 001) или на торшерную опору или кронштейн диаметром 50 или 60 мм (мод. 002)
Светильник ЖСУ/РСУ/ГСУ рекомендуется устанавливать на подвес

КОНСТРУКЦИЯ

Отсек ПРА – доступ снизу. Открыть стекло как указано выше, вывернуть три винта, соединяющих отражатель с алюминиевым кольцом. Отражатель примет вертикальное положение, что обеспечит доступ к панели с ПРА и клеммной колодке

ОПТИЧЕСКАЯ ЧАСТЬ

Оптический отсек – доступ снизу. Вывернуть на несколько витков три винта, которые прикрепляют скобы, соединяющие защитное стекло с алюмиевым кольцом. Повернуть скобы на 90°. Защитное стекло примет вертикальное положение. Это обеспечит доступ к лампе с патроном

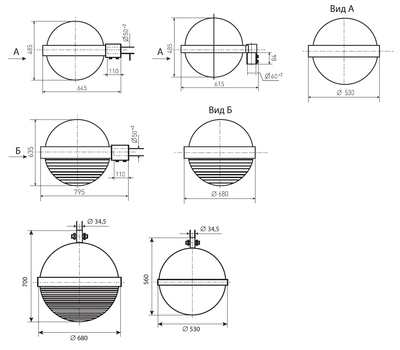

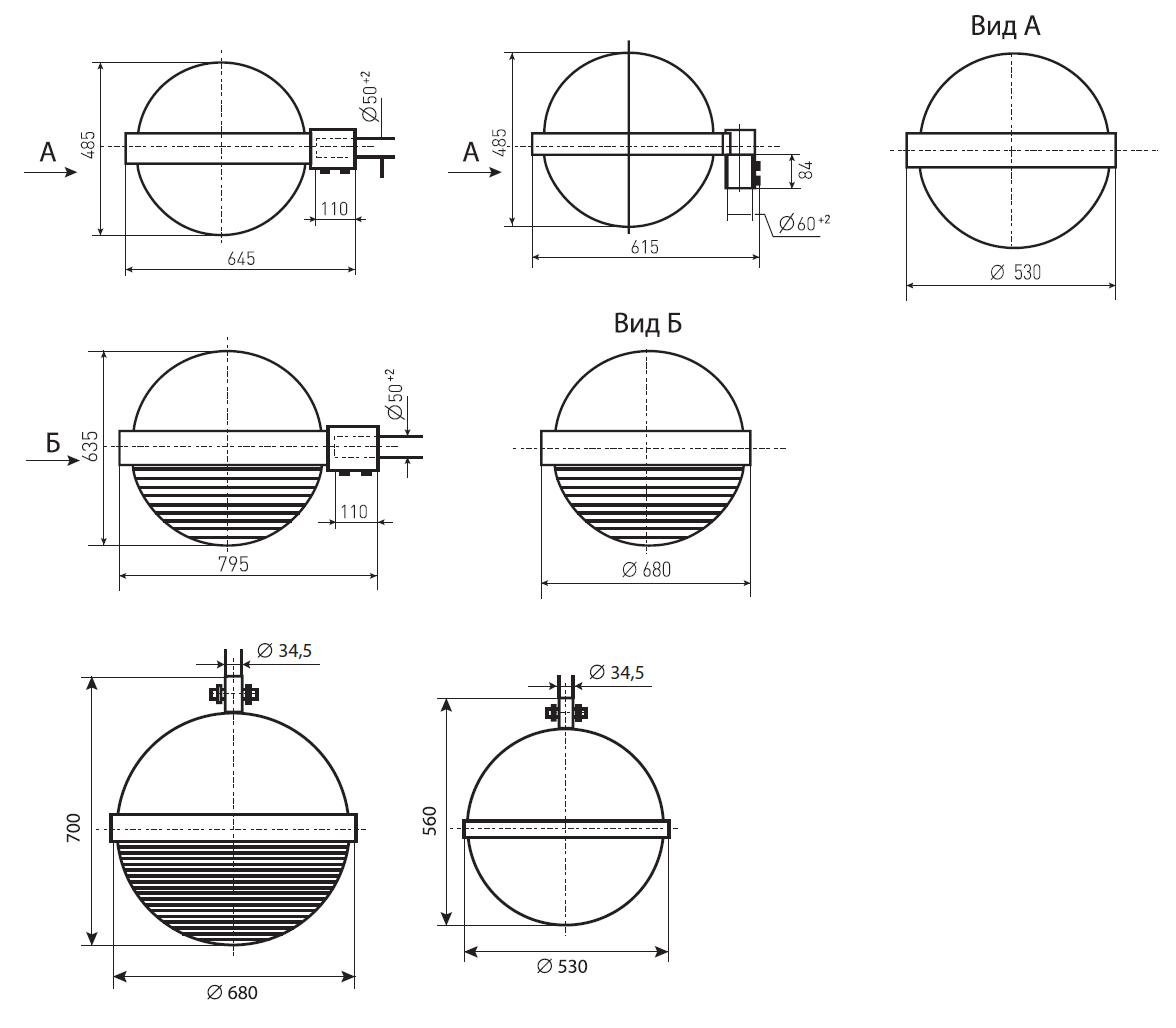

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование

Артикул

Тип источника света

Номинальная мощность, Вт

Патрон

КПД*,%

(не менее)

Тип КСС

Степень защиты светильника

Масса, кг (не более)

ЖКУ24-70-001/002

1000202/1000203

ДНаТ

70

Е27

84

широкая осевая

IP54

13,1

ЖКУ24-100-001/002

1000204/1000205

ДНаТ

100

Е40

84

широкая осевая

IP54

13,6

ЖКУ24-150-001/002

1000206/1000207

ДНаТ

150

Е40

85

широкая осевая

IP54

14,1

ЖКУ24-250-001

1000208

ДНаТ

250

Е40

85

широкая осевая

IP54

17,0

ЖКУ24-400-001

1000209

ДНаТ

400

Е40

81

широкая боковая

IP54

19,0

РКУ24-80-001/002

1000210/1000211

ДРЛ

80

Е27

85

широкая осевая

IP54

12,9

РКУ24-125-001/002

1000212/1000213

ДРЛ

125

Е27

82

широкая осевая

IP54

13,1

РКУ24-250-001

1000214

ДРЛ

250

Е40

82

широкая осевая

IP54

16,5

РКУ24-400-001

1000215

ДРЛ

400

Е40

80

широкая боковая

IP54

17,5

ГКУ24-70-001/002

1000216/1000217

ДРИ

70

Е27

85

широкая осевая

IP54

13,1

ГКУ24-70-001Б/002Б

1000218/1000219

ДРИ

70

Е27

84

широкая боковая

IP54

13,1

ГКУ24-100-001/002

1000220/1000221

ДРИ

100

Е27

83

широкая осевая

IP54

13,6

ГКУ24-100-001Б/002Б

1000222/1000223

ДРИ

100

Е27

80

широкая боковая

IP54

13,6

ГКУ24-150-001/002

1000224/1000225

ДРИ

150

Е27

88

широкая осевая

IP54

14,1

ГКУ24-150-001Б/002Б

1000226/1000227

ДРИ

150

Е27

85

широкая боковая

IP54

14,1

ГКУ24-250-001

1000228

ДРИ

250

Е40

88

широкая осевая

IP54

17,0

ГКУ24-400-001

1000229

ДРИ

400

Е40

88

широкая осевая

IP54

19,0

Подвесное исполнение

Наименование

Артикул

Тип источника света

Номинальная мощность, Вт

Патрон

КПД*,%

(не менее)

Тип КСС

Степень защиты светильника

Масса, кг (не более)

ЖСУ24-70-001

1000358

ДНаТ

70

Е27

86

широкая осевая

IP54

13,0

ЖСУ24-100-001

1000359

ДНаТ

100

Е40

84

широкая осевая

IP54

13,2

ЖСУ24-150-001

1000360

ДНаТ

150

Е40

84

широкая осевая

IP54

13,5

ЖСУ24-250-001

1000361

ДНаТ

250

Е40

89

широкая боковая

IP54

17,0

ЖСУ24-400-001

1000362

ДНаТ

400

Е40

89

широкая боковая

IP54

19,0

РСУ24-80-001

1000363

ДРЛ

80

Е27

70

широкая осевая

IP54

12,8

РСУ24-125-001

1000364

ДРЛ

125

Е27

66

широкая осевая

IP54

13,0

РСУ24-250-001

1000365

ДРЛ

250

Е40

70

широкая боковая

IP54

16,5

РСУ24-400-001

1000366

ДРЛ

400

Е40

66

широкая боковая

IP54

17,5

ГСУ24-70-001

1000367

ДРИ

70

Е27

80

широкая осевая

IP54

13,0

ГСУ24-100-001

1000368

ДРИ

100

Е27

80

широкая осевая

IP54

13,2

ГСУ24-150-001

1000369

ДРИ

150

Е27

80

широкая осевая

IP54

13,5

ГСУ24-250-001

1000370

ДРИ

250

Е40

80

широкая боковая

IP54

17,0

ГСУ24-400-001

1000371

ДРИ

400

Е40

80

широкая боковая

IP54

19,0
