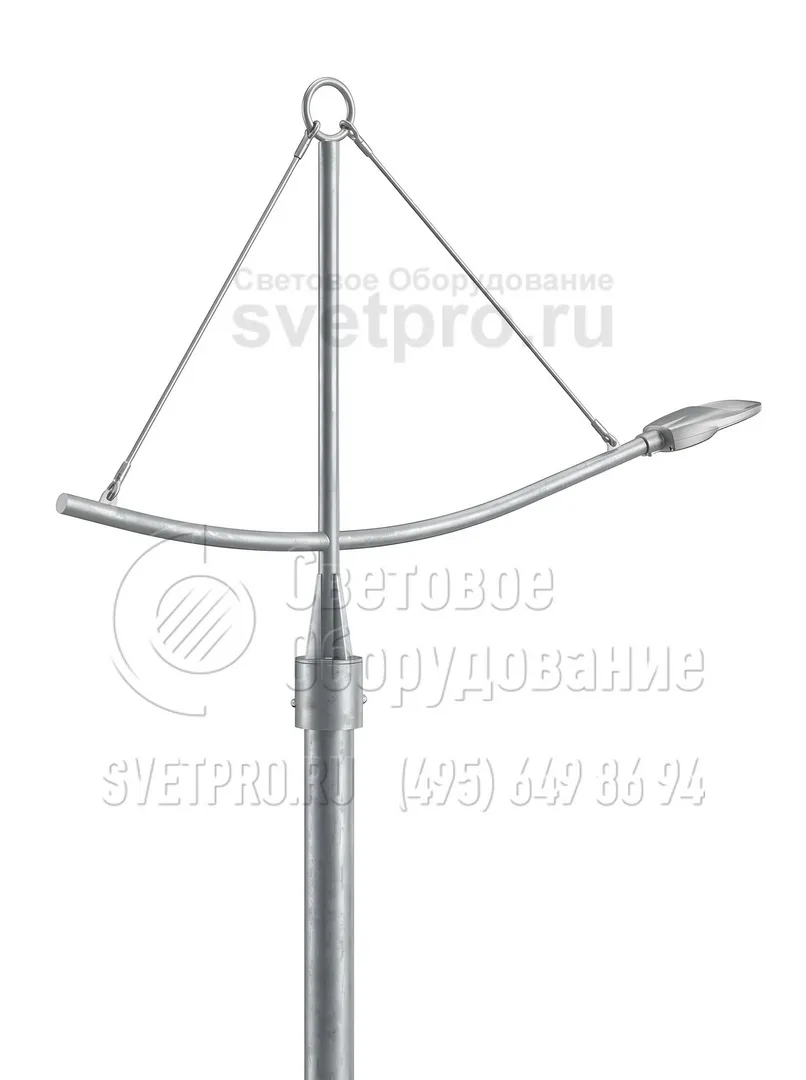

Ладья (серия 4) Кронштейн для консольных светильников
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Материал: | Трубный прокат |
| Артикул производителя: | Ладья (серия 4) |
| Установка: | На верхний торец опоры |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
Таблица кодов заказа

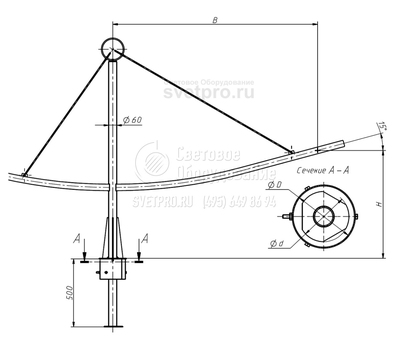

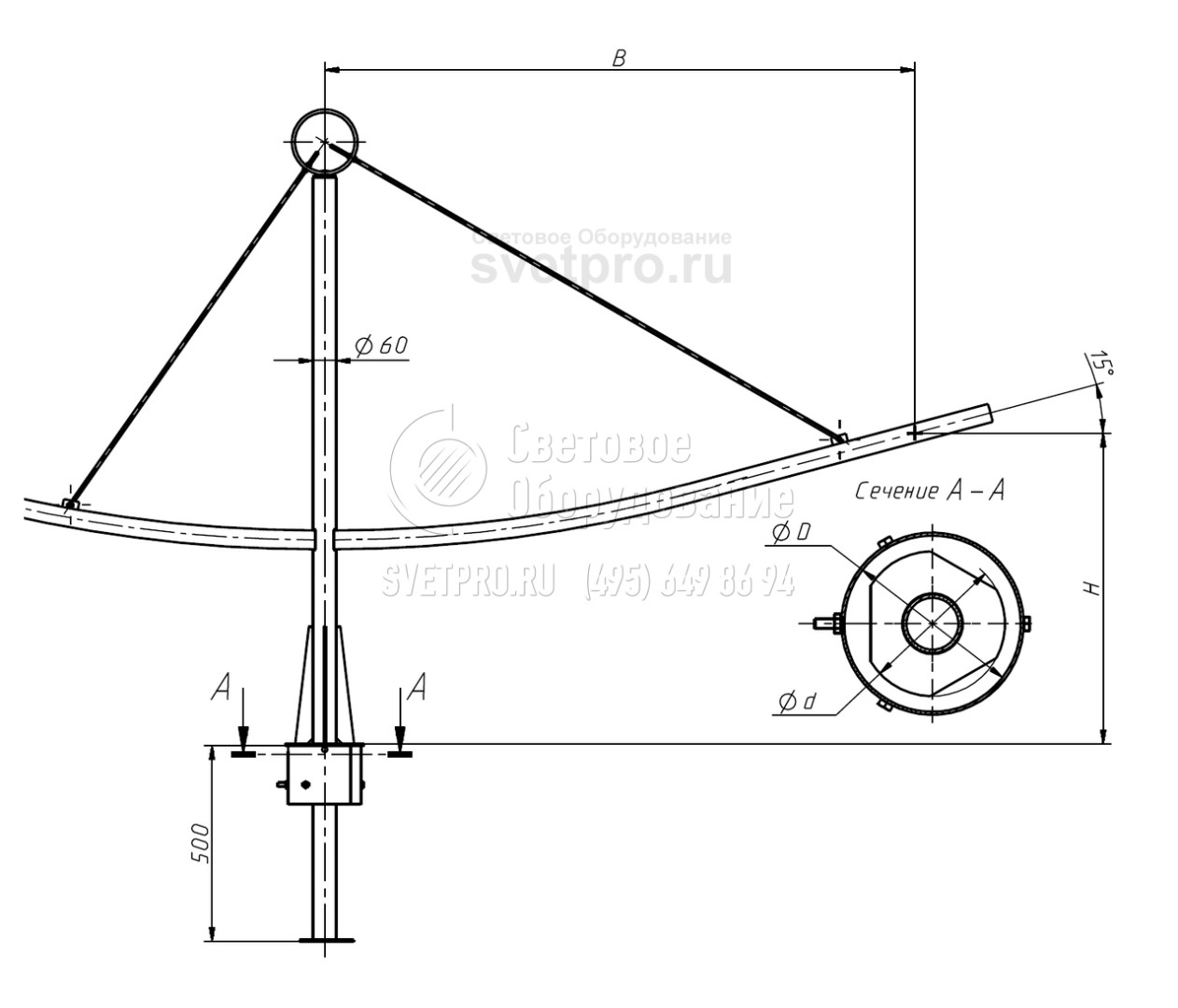

Кронштейн серии 4 под один светильник на все типы опор
| Обозначение | H, мм | B, мм | D, мм | d, мм | Масса, кг (не более) |
|---|---|---|---|---|---|
| 4.К1-0,4-1,5-О1 | 400 | 1500 | 145 | 120 | 10 |
| 4.К1-0,4-1,5-О2 | 400 | 1500 | 180 | 148 | 24,3 |
| 4.К1-0,4-1,5-О3 | 400 | 1500 | 230 | 197 | 26,4 |
| 4.К1-0,4-1,5-О4 | 400 | 1500 | 285 | 250 | 29,1 |
| 4.К1-0,8-1,5-О1 | 800 | 1500 | 145 | 120 | 26,1 |
| 4.К1-0,8-1,5-О2 | 800 | 1500 | 180 | 148 | 26,9 |
| 4.К1-0,8-1,5-О3 | 800 | 1500 | 230 | 197 | 29,1 |
| 4.К1-0,8-1,5-О4 | 800 | 1500 | 285 | 250 | 32,8 |
| 4.К1-0,3-1,5-Ф1 | 300 | 1500 | 60 | 48 | 18,8 |
| 4.К1-0,3-1,5-Ф3 | 300 | 1500 | 76 | 60 | 19,8 |
| 4.К1-0,3-1,5-Ф4 | 300 | 1500 | 100 | 60 | 19,8 |
| 4.К1-0,9-1,5-Ф1 | 900 | 1500 | 60 | 48 | 19,3 |
| 4.К1-0,9-1,5-Ф3 | 900 | 1500 | 76 | 60 | 21,4 |
| 4.К1-0,9-1,5-Ф4 | 900 | 1500 | 100 | 60 | 21,5 |

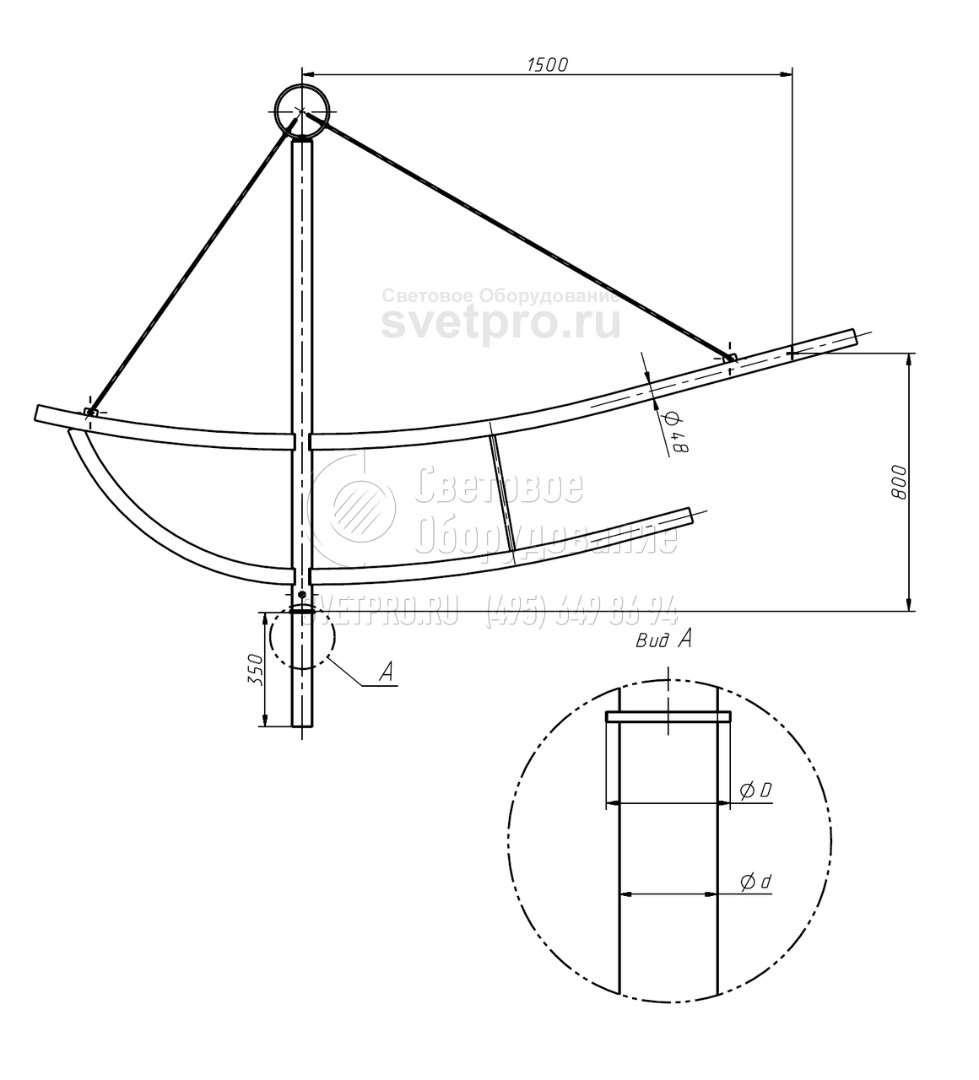

Кронштейны серии 4 под два светильника однонаправленные на все типы опор
| Обозначение | H, мм | B, мм | D, мм | d, мм | Масса, кг (не более) |
|---|---|---|---|---|---|
| 4.К2-0,8-1,5-О1 | 800 | 1500 | 145 | 120 | 34,1 |
| 4.К2-0,8-1,5-О2 | 800 | 1500 | 180 | 148 | 35,2 |
| 4.К2-0,8-1,5-О3 | 800 | 1500 | 230 | 197 | 36,4 |
| 4.К2-0,8-1,5-О4 | 800 | 1500 | 285 | 250 | 37,7 |
| 4.К2-0,8-1,5-О5 | 800 | 1500 | 335 | 303 | 39,1 |
| 4.К2-0,8-1,5-Ф3 | 800 | 1500 | 76 | 60 | 31 |

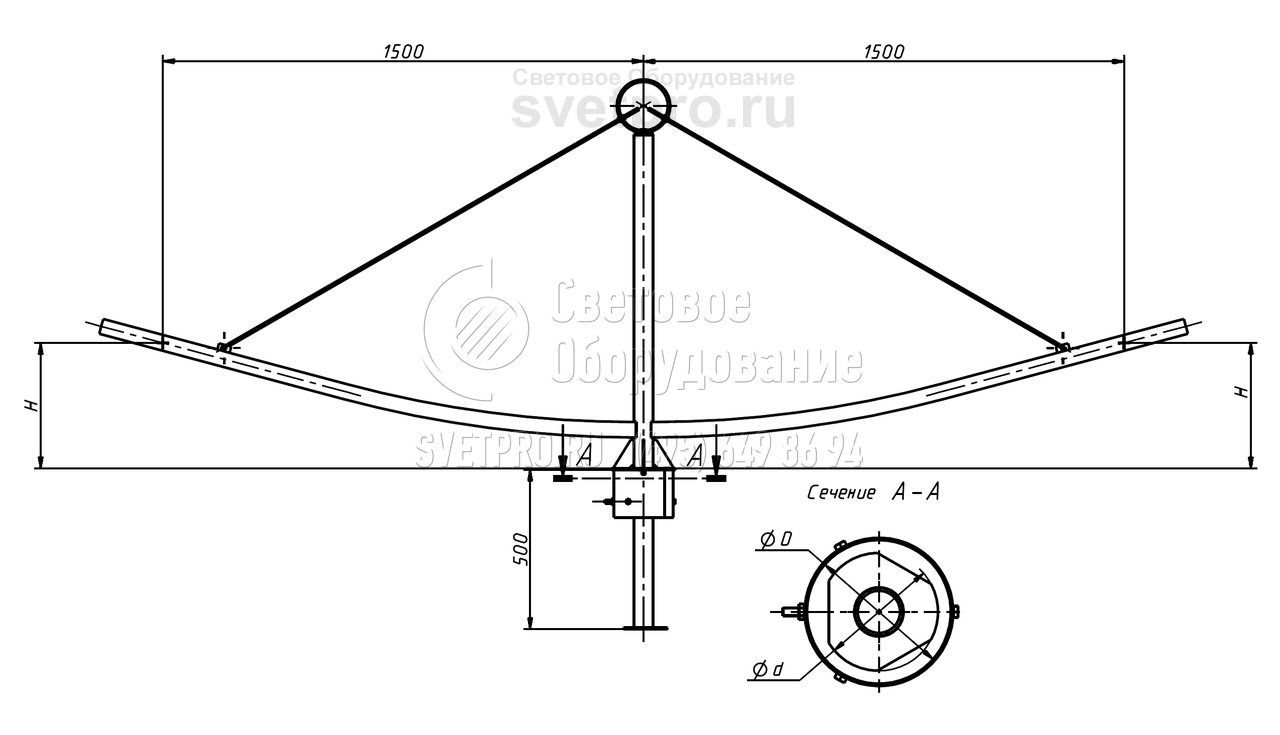

Кронштейны серии 4 под два светильника разнонаправленные на все типы опор
| Обозначение | H, мм | B, мм | D, мм | d, мм | Масса, кг (не более) |
|---|---|---|---|---|---|
| 4.К2-0,4-1,5-/180-О1 | 400 | 1500 | 145 | 120 | 26,9 |
| 4.К2-0,4-1,5-/180-О2 | 400 | 1500 | 180 | 148 | 28 |
| 4.К2-0,4-1,5-/180-О3 | 400 | 1500 | 230 | 197 | 30 |
| 4.К2-0,4-1,5-/180-О4 | 400 | 1500 | 285 | 250 | 31,5 |
| 4.К2-0,8-1,5-/180-О1 | 800 | 1500 | 145 | 120 | 29,5 |
| 4.К2-0,8-1,5-/180-О2 | 800 | 1500 | 180 | 148 | 30,6 |
| 4.К2-0,8-1,5-/180-О3 | 800 | 1500 | 230 | 197 | 32,5 |
| 4.К2-0,8-1,5-/180-О4 | 800 | 1500 | 285 | 250 | 34 |
| 4.К2-0,3-1,5-/180-Ф1 | 300 | 1500 | 60 | 48 | 26,3 |
| 4.К2-0,3-1,5-/180-Ф3 | 300 | 1500 | 76 | 60 | 26,5 |
| 4.К2-0,3-1,5-/180-Ф4 | 300 | 1500 | 100 | 60 | 26,6 |
| 4.К2-0,9-1,5-/180-Ф1 | 900 | 1500 | 60 | 48 | 26,5 |
| 4.К2-0,9-1,5-/180-Ф3 | 900 | 1500 | 76 | 60 | 26,8 |
| 4.К2-0,9-1,5-/180-Ф4 | 900 | 1500 | 100 | 60 | 27 |
|
|
ОПИСАНИЕ
Кронштейны серии 4 «Ладья» предназначены для установки консольных светильников на опоры освещения. Некоторые модификации изделий приспособлены для монтажа на стенах зданий. Посредством применения кронштейнов данного типа устанавливаются светильники для освещения дворов, на бульварах, территорий коттеджных поселков, автозаправок и автостоянок, дорог и парков.
Кронштейны серии 4 «Ладья» покрыты защитным антикоррозийным слоем, полученным при помощи метода горячего цинкования. Такое покрытие позволяет избежать разрушения конструкций при воздействии на них каких-то внешних факторов. Благодаря защитному слою срок службы кронштейнов достигает тридцати лет. При необходимости их можно дополнительно обработать краской или лаком.
Кронштейны этой серии имеют один или два рожка – высота рожков варьируется от 0,3 метра до 0,9 метра, а стандартный угол наклона кронштейнов составляет 15о.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

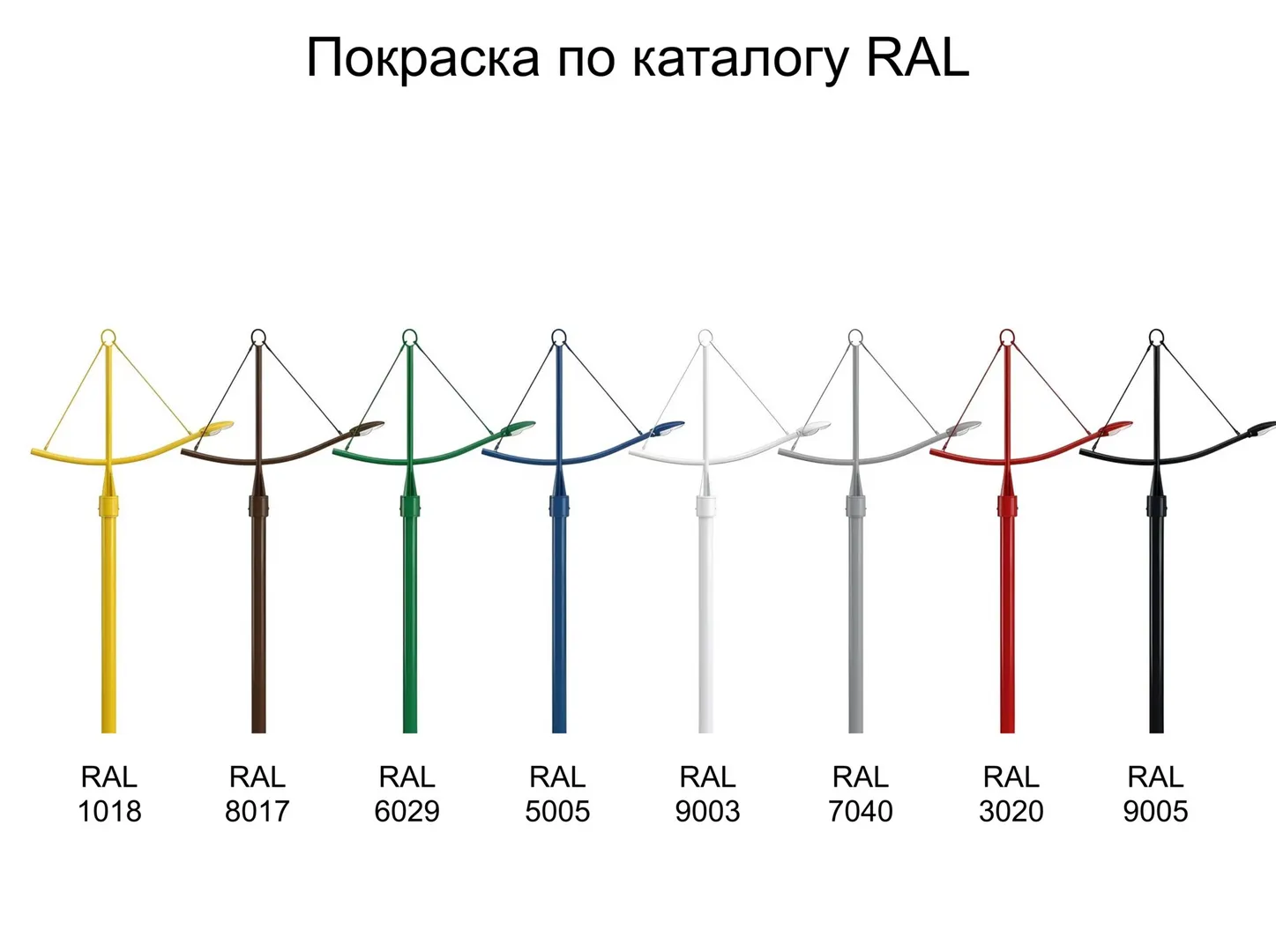

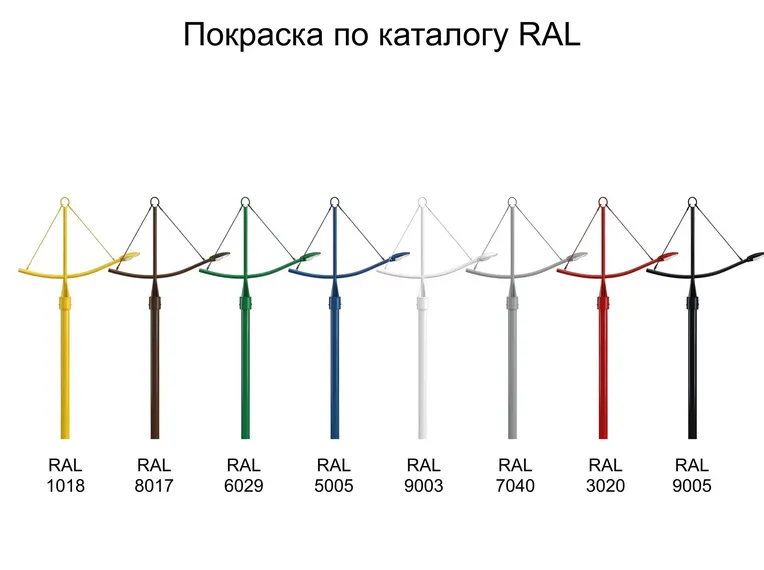

- Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).
| Однорожковые | Двухрожковые | |
|
|
|
фото с объектов
Фотогалерея
-

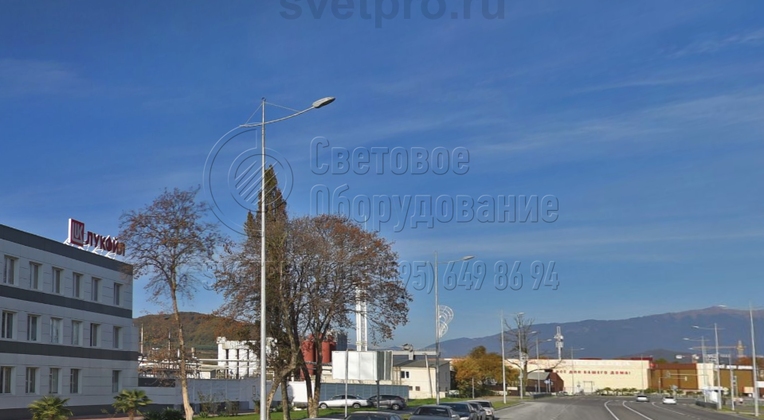

1. Применение красивый кронштейнов, в число которых входит модель «Ладья», дает возможность улучшить внешний вид опор для строительства систем наружного освещения. Кронштейн может применяться как самостоятельный элемент или в комплексе с другими деталями для украшения улиц.
-

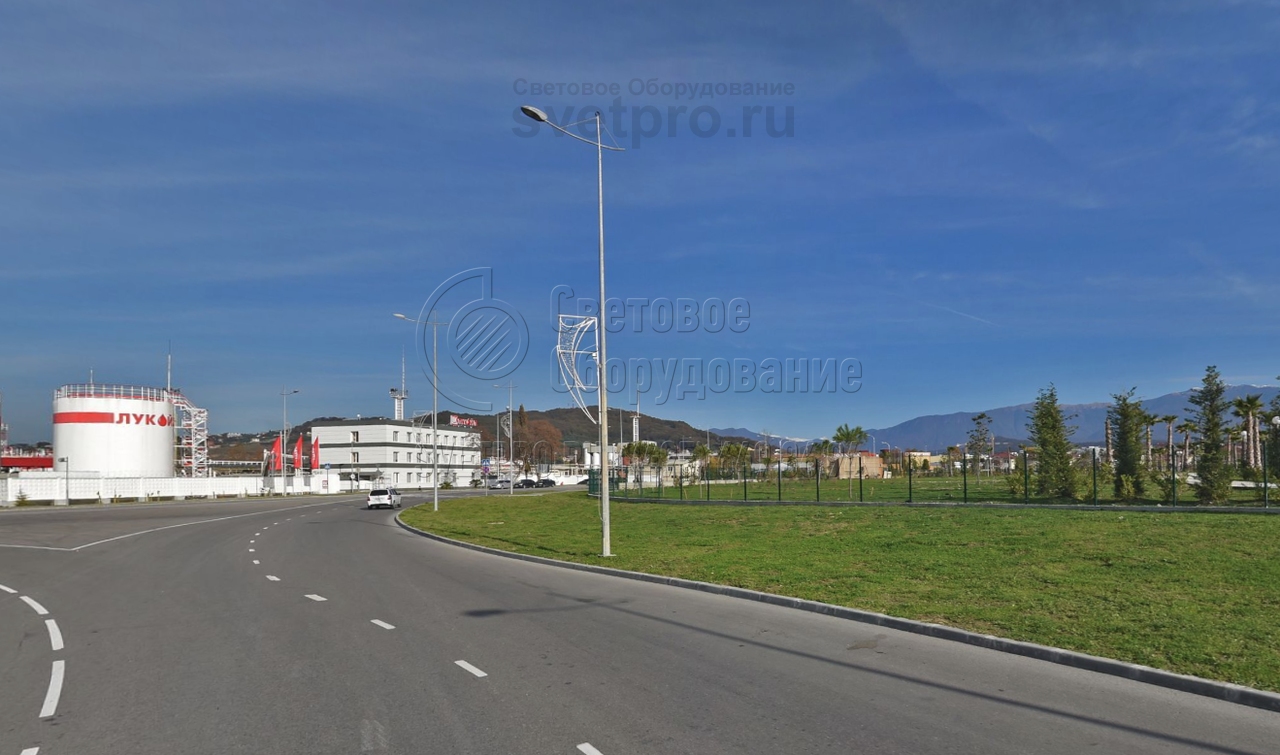

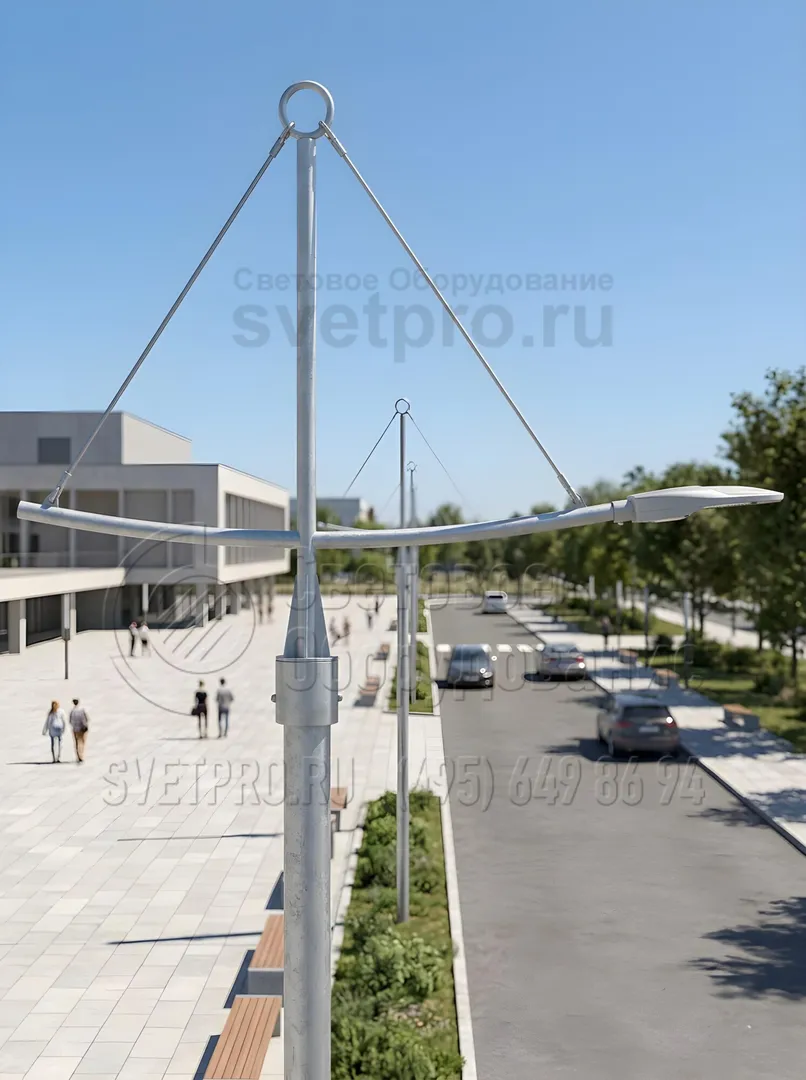

2. На изображении хорошо видны конструктивны элементы кронштейна. Его узнаваемыми чертами являются растяжки, которые соединяют изогнутую наклонную консоль с вертикальной трубой. Они придают изделию необычный внешний вид. Светильник крепится на длинную часть консоли за боковую часть корпуса. -

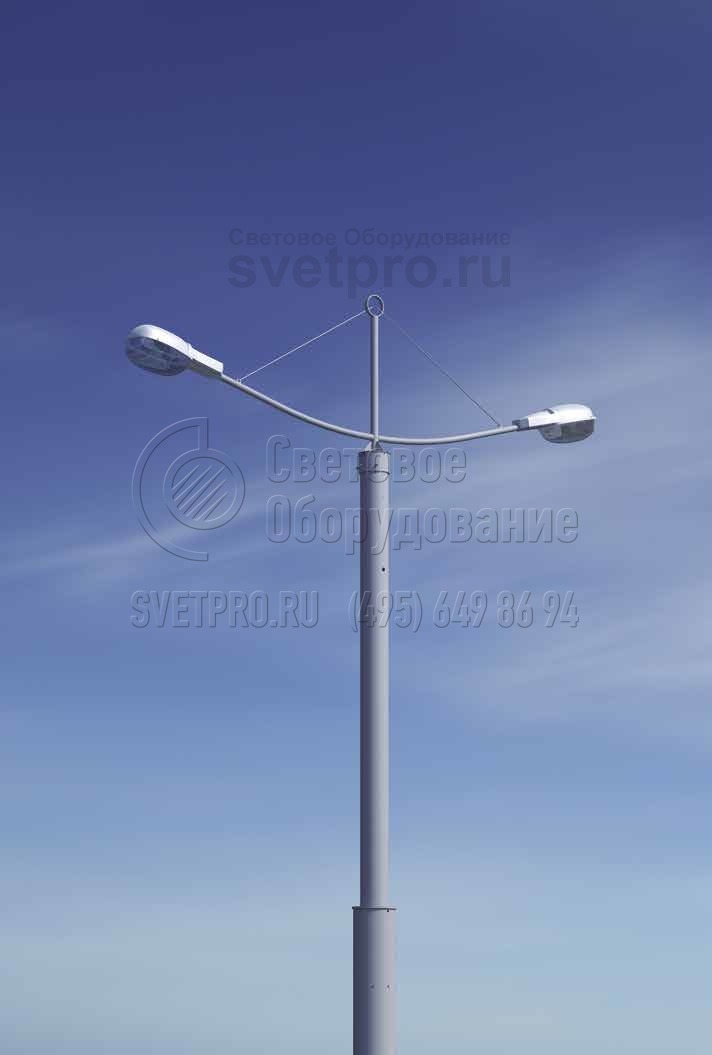

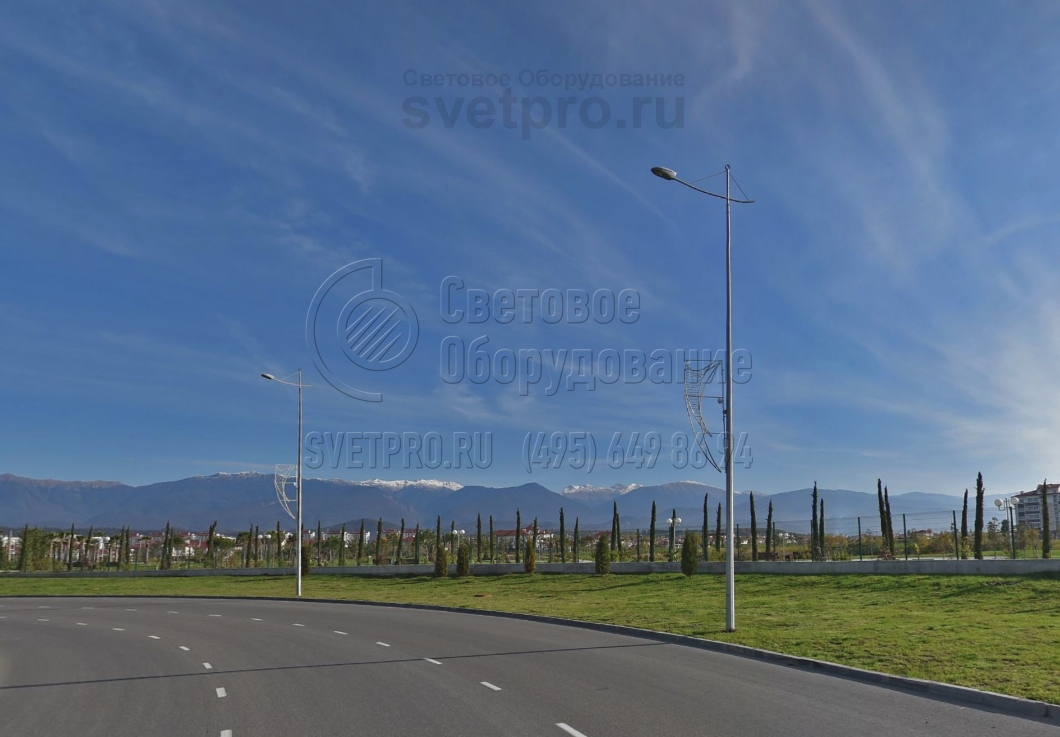

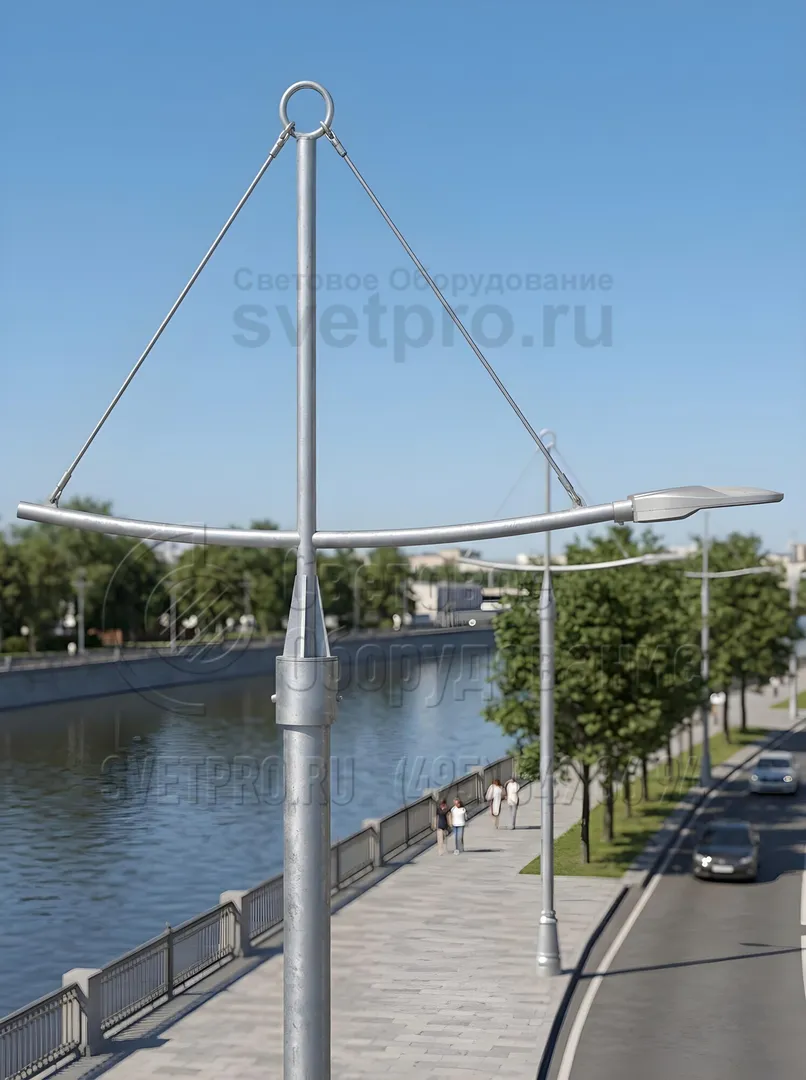

3. На изображении представлен кронштейн для создания систем наружного освещения «Ладья». Свое название конструкция получила благодаря схожести с древним кораблем. Горизонтальный элемент изогнут под небольшим углом и соединен с растяжкой, которая крепится к вертикальной трубе с кольцом. -

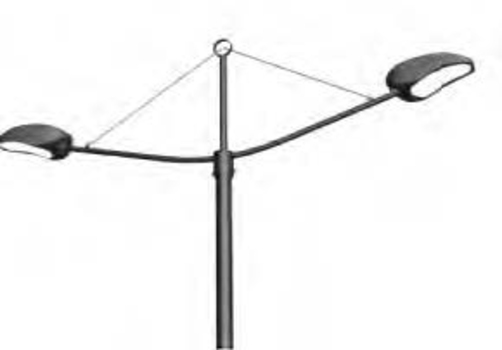

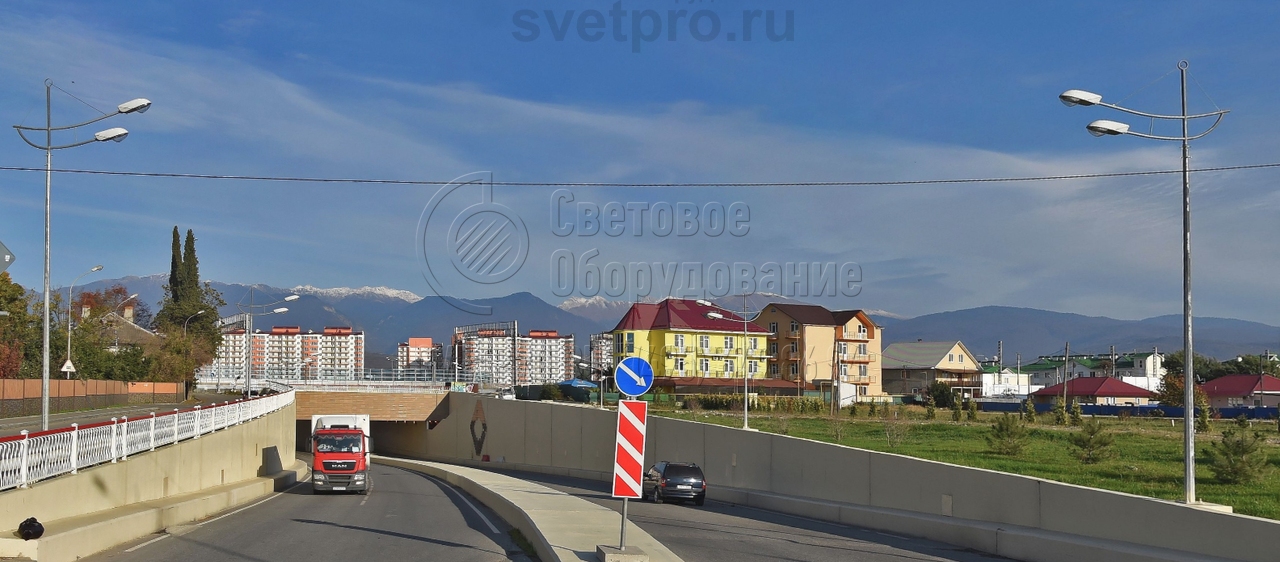

4. Основной особенностью кронштейна модели «Ладья» является растяжка, которая соединяется с вертикальной трубкой с кольцом. Но количество консолей, на которые крепятся СП, может варьироваться. В модификации на изображении используется две консоли под два светильника для яркого освещения дороги. -

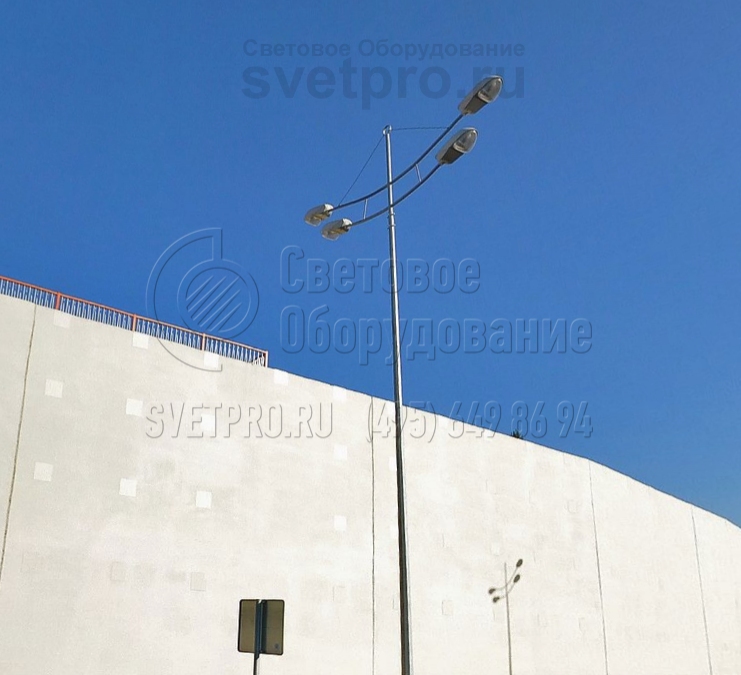

5. На этом изображении виден кронштейн модели «Ладья» в максимальной комплектации (слева). В этом случае используется 4 консоли, которые попарно располагаются по разные стороны от корпуса. СП располагаются так, чтобы находиться в одной вертикальной плоскости для создания яркого освещения дороги. -

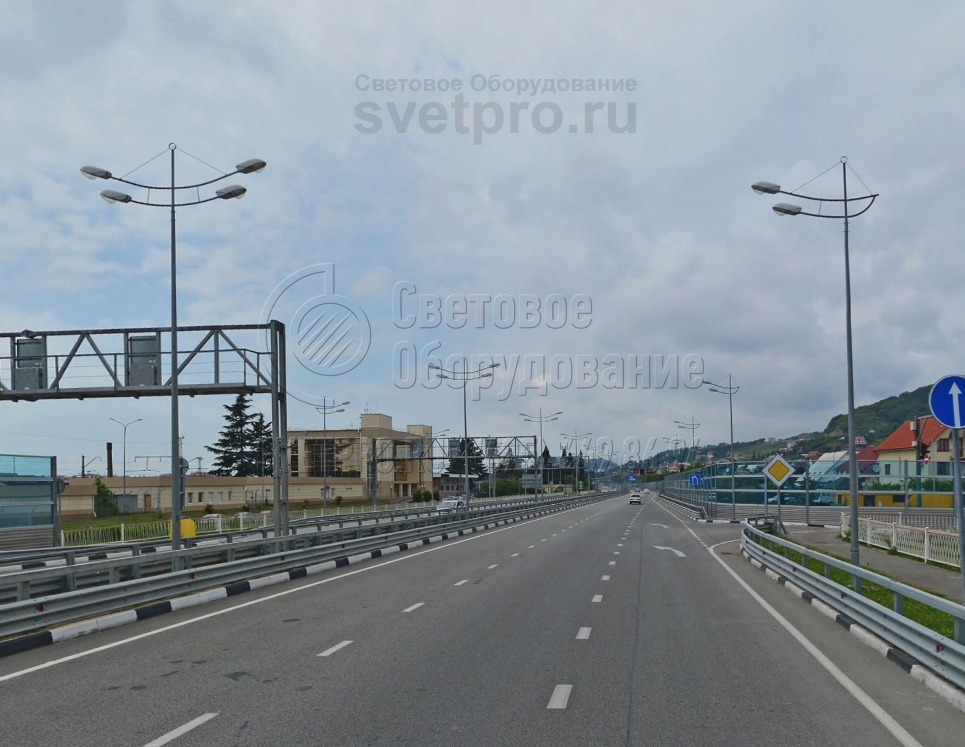

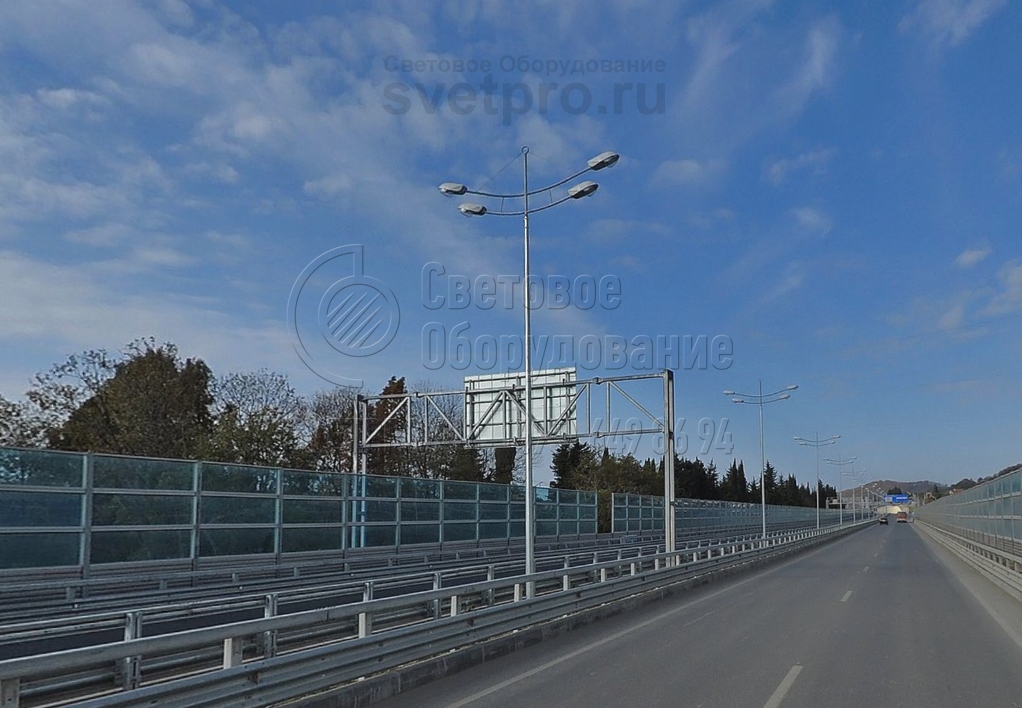

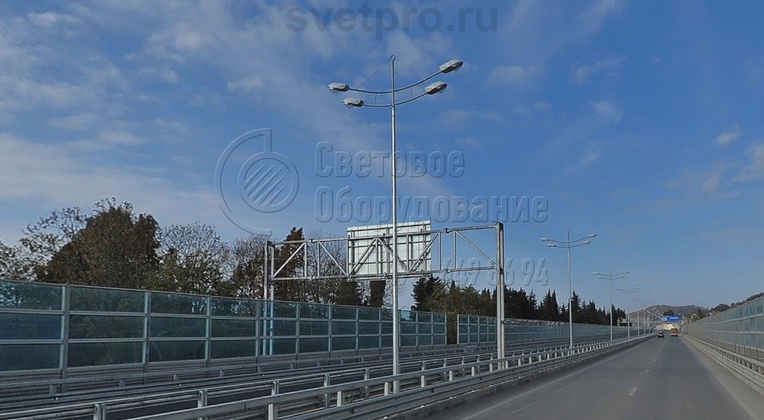

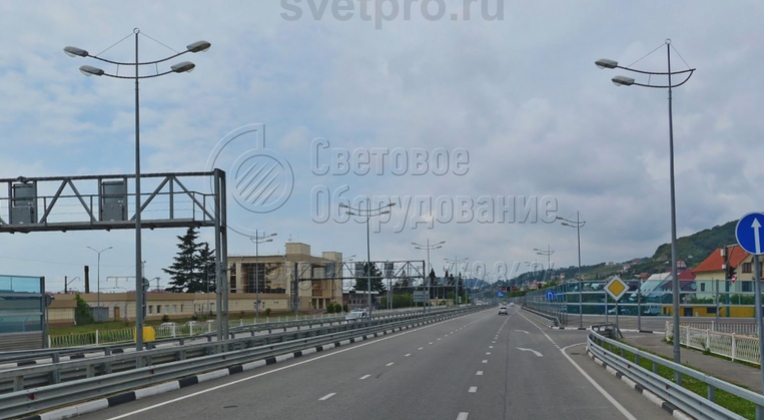

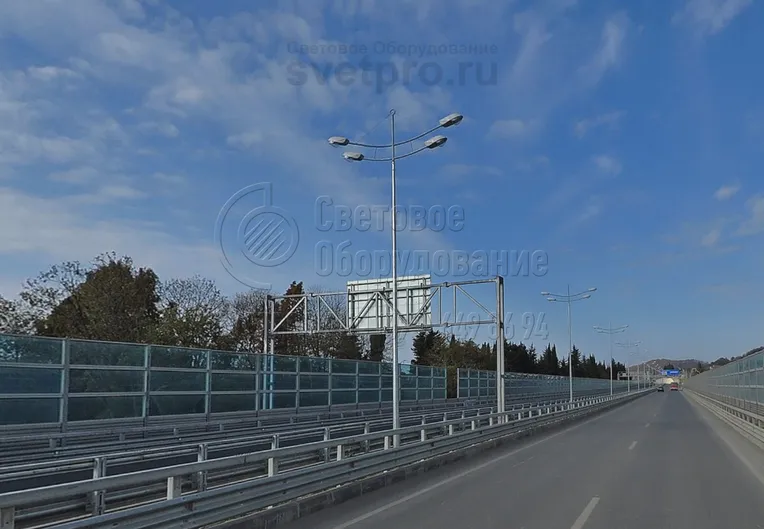

6. На изображении представлен пример использования конструкции типа «Ладья» для яркого освещения двухполосной дороги для движения автомобилей. С помощью опоры ставится сразу 4 световых прибора. Они излучают яркий световой поток, который обеспечивает безопасную езду по эстакаде. -

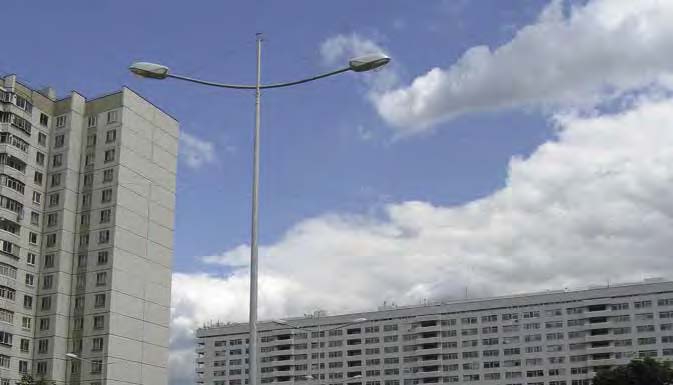

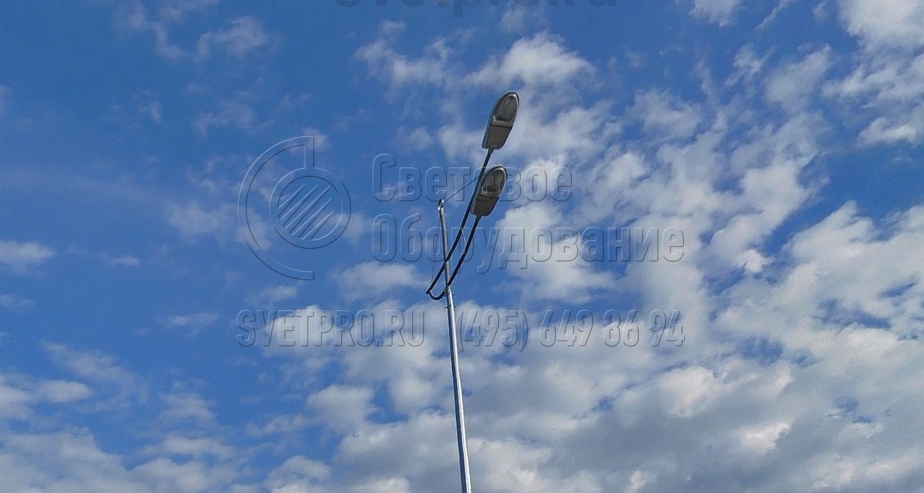

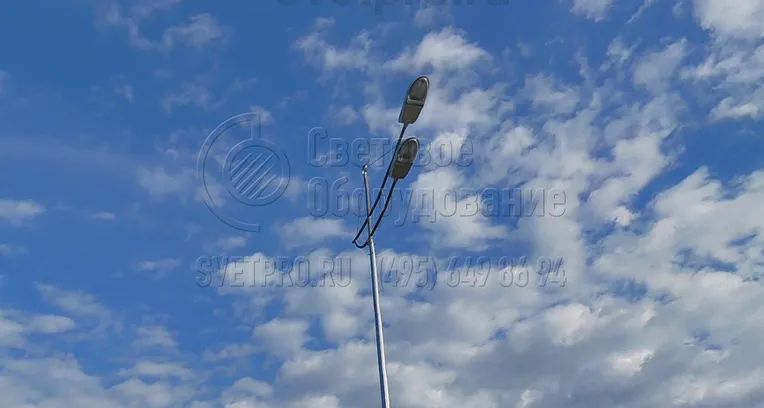

7. На консолях этого кронштейна можно устанавливать СП разного типа. В варианте на изображении используются светильники с газоразрядными лампами. Необходимые для работы лампы ПРА упакованы в корпус светового прибора. Поэтому ставить отдельные пускорегулирующие устройства не нужно. -

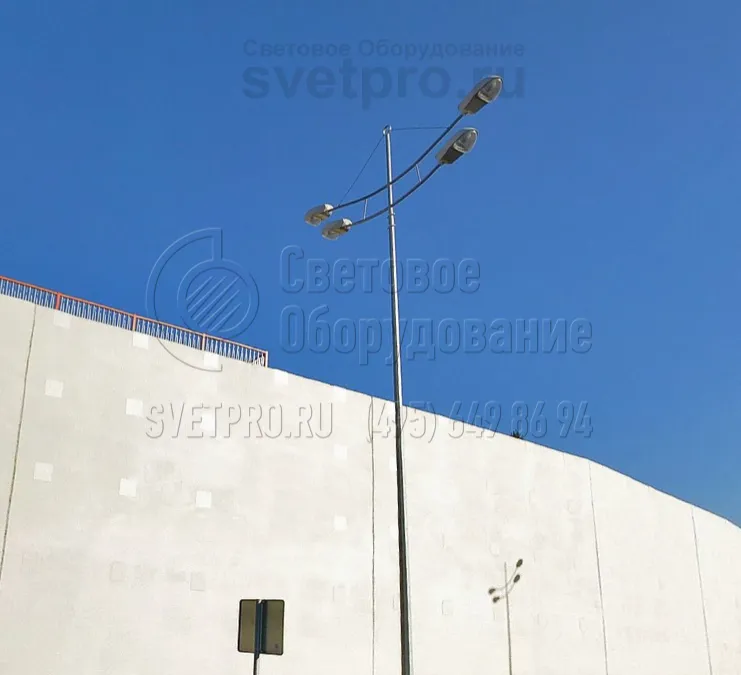

8. На изображении кронштейн модели «Ладья» применяется для освещения территории рядом со спортивным комплексом. Яркие лампы освещают большую площадку, поэтому ставить дополнительные конструкции не нужно. Так можно рационализировать использование отведенного участка. -

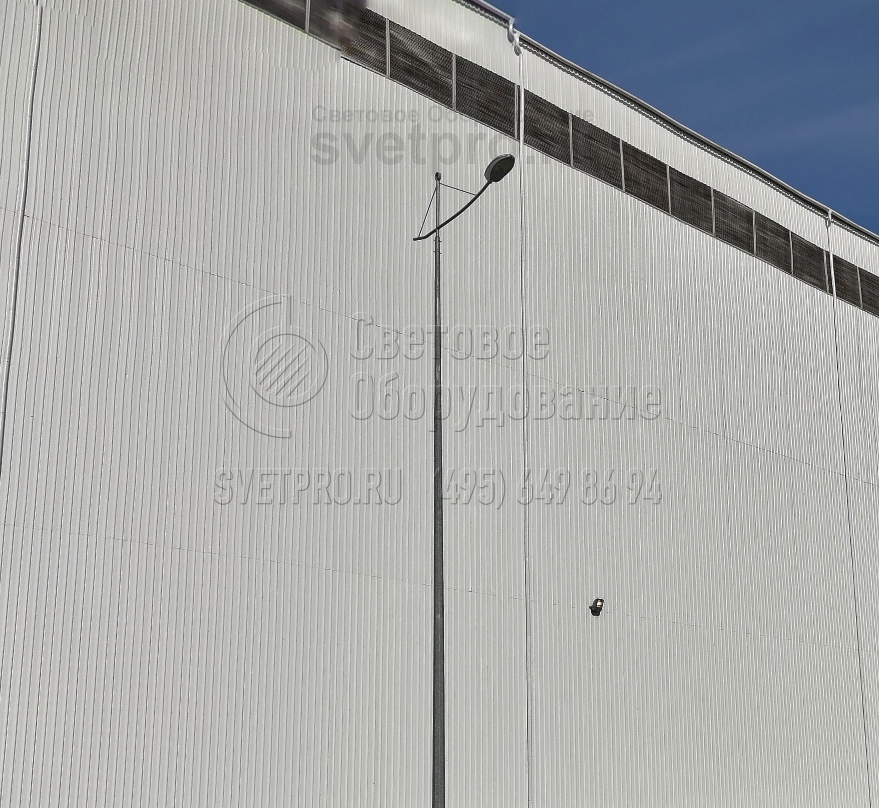

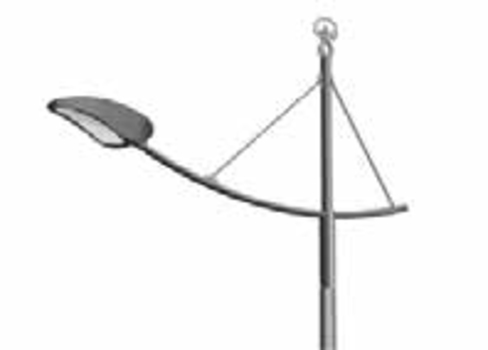

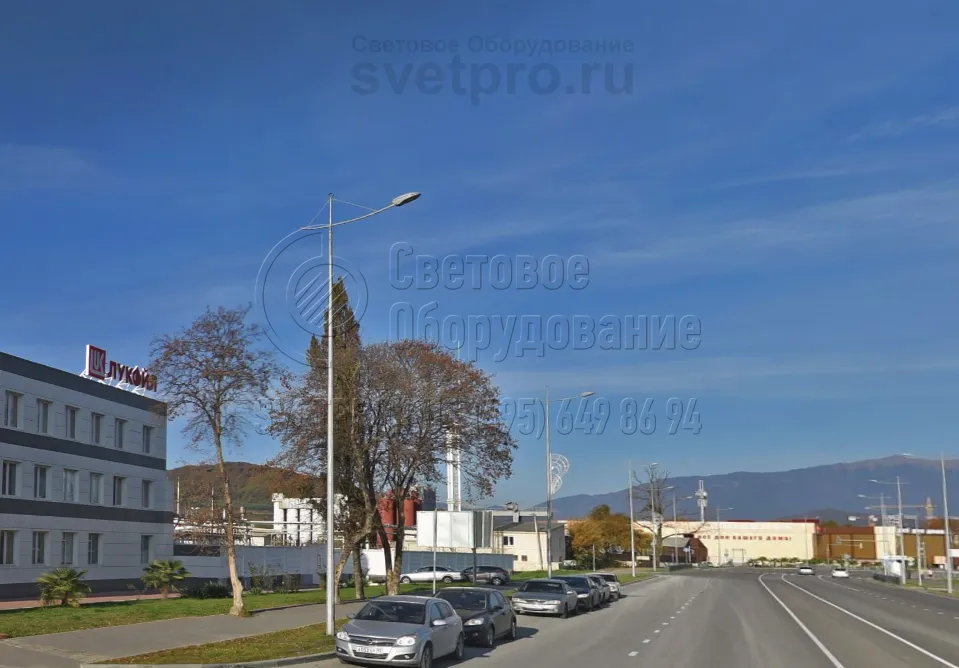

9. В минимальной комплектации кронштейн модели «Ладья» несет 1 световой прибор. Но при этом у него есть растяжки в передней и задней части. Особенностью является то, что после окончания процесса сборки в районе кронштейна не видны кабели. Они установлены внутри полой трубки изделия.
