Кронштейны для установки торшерных светильников

Размеры посадочных мест кронштейнов для установки торшерных светильников сопряжены с размерами опор, к которым крепятся кронштейны и размерами и видом светильников, устанавливаемых на кронштейнах. Существуют стандартные размеры, которые наиболее распространены, а именно, диаметр посадочного места кронштейна на опору – 50 или 60 мм, диаметр посадочного места светильника на кронштейн – 48 мм. Однако, в случае необходимости, могут быть изготовлены кронштейны с иными установочными параметрами. Кронштейны в обязательном порядке подвергаются обработке от коррозии методом горячего цинкования или покрытия лакокрасочными материалами. Возможно и сочетание обоих видов защиты, что к тому же улучшает декоративность кронштейнов. Кронштейны чаще одно или двух рожковые, но по заявке могут иметь трех или четырех рожковое исполнение. Маркируются кронштейны по таким параметрам: KN-H-B-C-X, то есть, артикул дает информацию о типе кронштейна, его размерах (высота и вылет по горизонтали), способу крепления к опоре и величине угла отклонения от горизонтальной плоскости. Кронштейны, предназначенные для одного осветительного прибора, не имеют вылеты в горизонтальном направлении. Так, артикул кронштейна К52-0,2-0-5, дает следующую информацию: кронштейн типа К52, имеет высоту 0,2 м, горизонтального вылета – нет, способ крепления – внутрь опоры, угол к горизонту -90о (цифра 5-условное, повсеместно применяемое обозначение, угла отклонения, соответствующего 90 град). Дополнительная информация по данному артикулу: вес кронштейна – 2,3 кг, 1 осветительный прибор.

УСТРОЙСТВО

Стандартный посадочный размер кронштейна для установки на опору — 50 и 60 мм. Посадочный размер может быть изменен в зависимости от типа и высоты опоры.
Стандартный посадочный размер кронштейна для установки светильника — 48 мм. Посадочный размер может быть изменен в зависимости от типа устанавливаемого светильника.

ПОКРЫТИЕ

Горячее цинкование (ГОСТ 9.307-89), лакокрасочное.

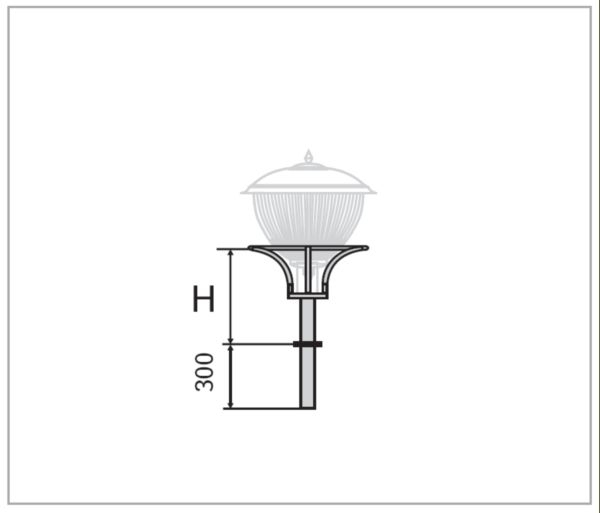

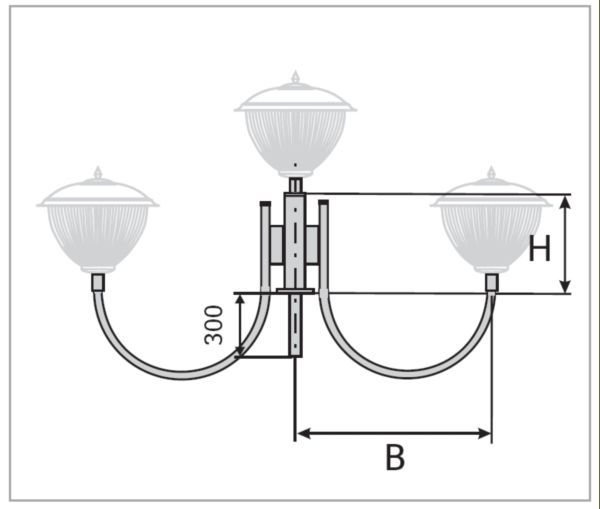

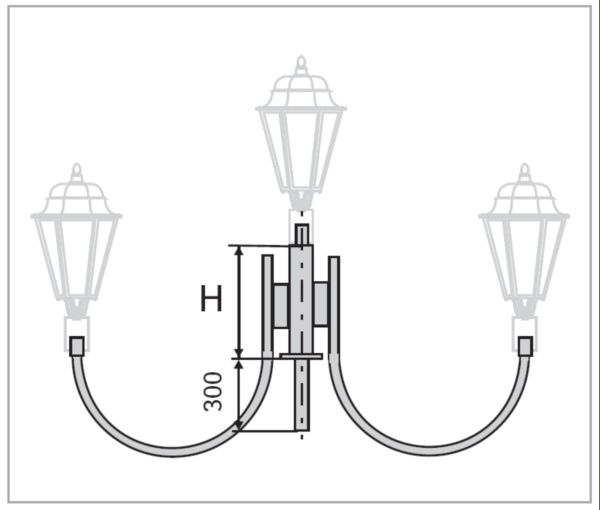

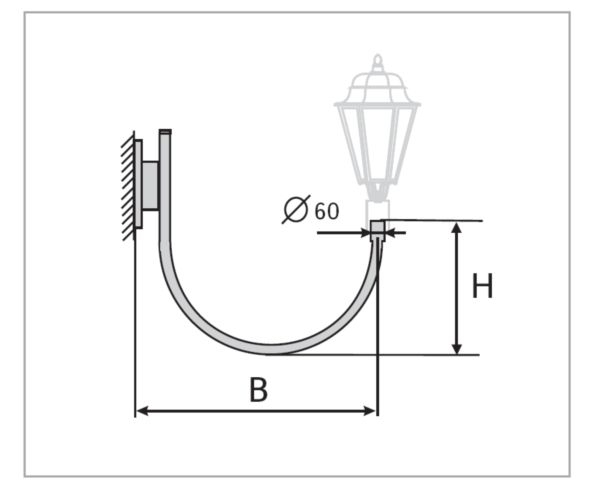

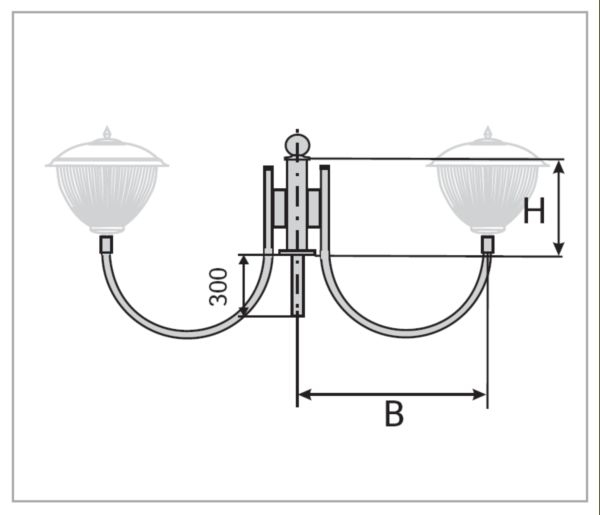

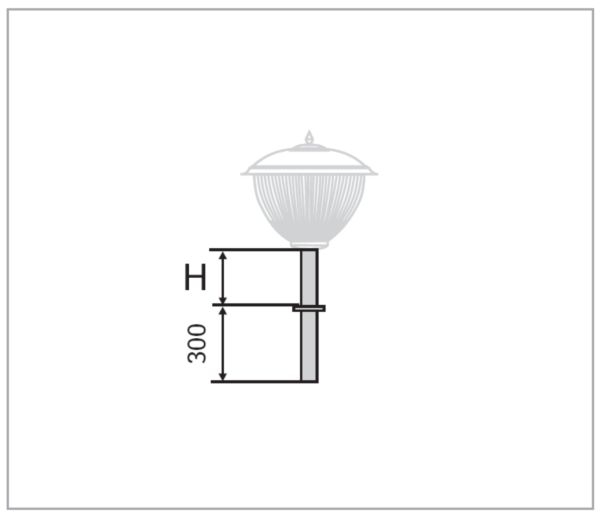

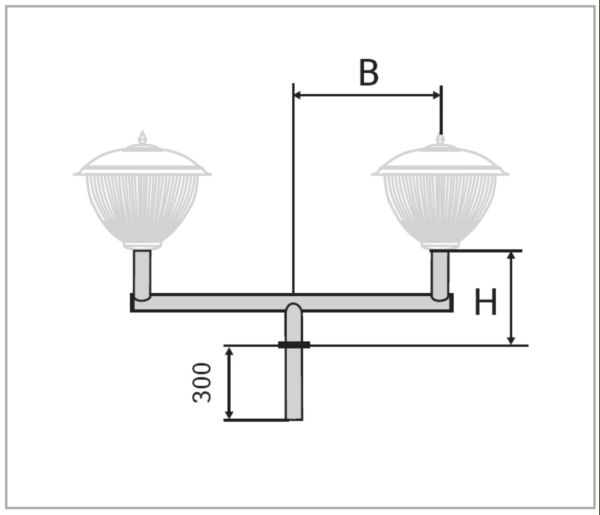

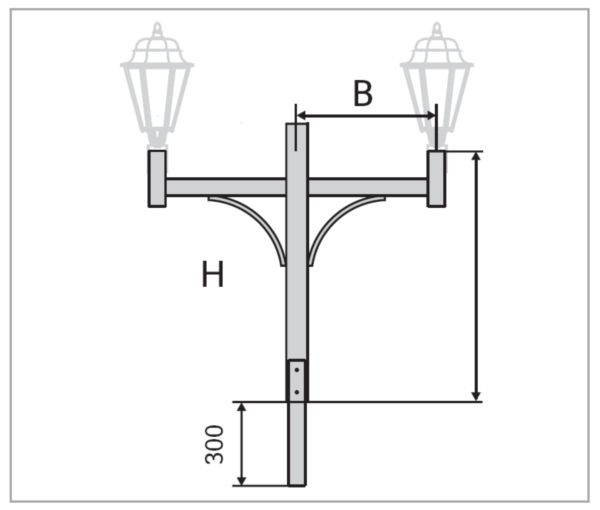

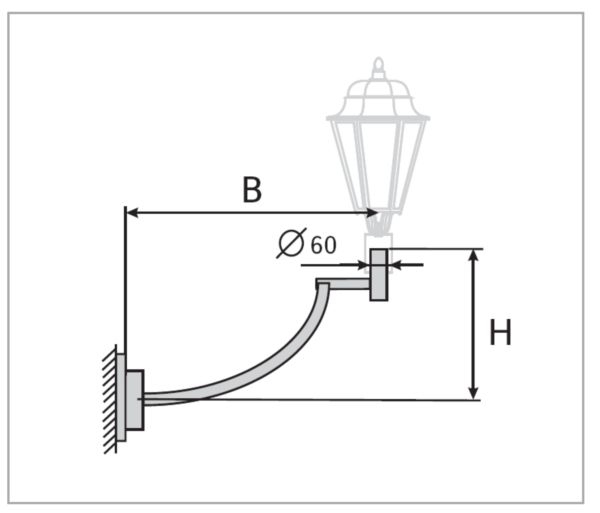

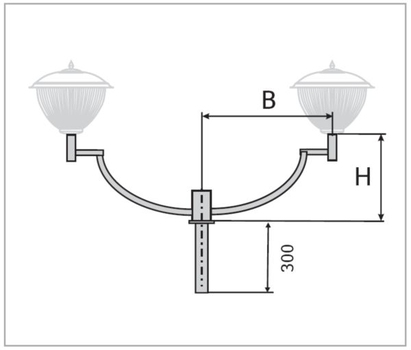

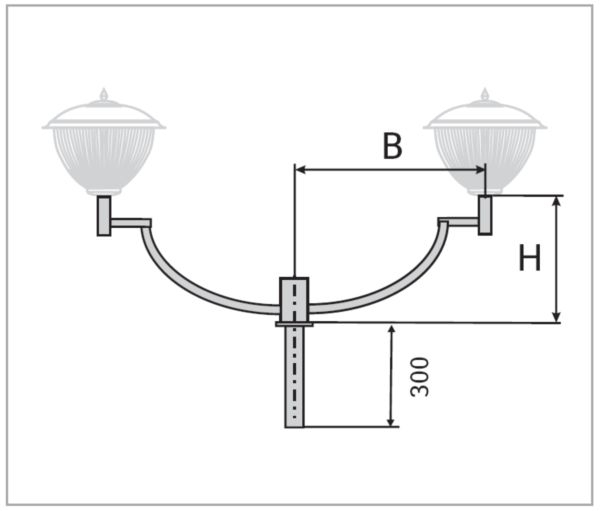

габаритные размеры

Номенклатурные наименования	Тип поставки	Вес, кг (m)	Вертикальный размер, м (H)	Горизонтальный размер, м (B)	Количество ОП, шт, K	Схема
К30-0,5-0,6-1-5		18,2	0,5	0,6	2
К30-0,7-0,9-1-5		24,5	0.7	0.9	2
К31-0,5-0,6-1-5		18,0	0,5	0,6	3
К31-0,7-0,9-1-5		24,3	0,7	0.9	3
К33-0,6-0,5-0-5		24,4	0,6	0,5	4
К33-0,7-0,9-0-5		33,4	0,7	0,9	4
К34-0,5-0,6-0-5	Заказ	30,8	0,5	0,6	5
К34-0,7-0,9-0-5	Заказ	42,3	0,7	0,9	5
К41-0,3-0,6-0-5	Заказ	9,10	0,3	0,6	2
К41-0,4-0.8-0-5	Заказ	10,91	0,4	0,8	2
К41-0,8-1.5-0-5	Заказ	18,71	0,8	1,5	2
К51-0,4-0,7-0-5	Заказ	9,07	0,4	0,7	2
К51-0,5-1,0-0-5	Заказ	11,72	0,5	1	2
К51-0,7-0,7-0-5	Заказ	11,65	0,7	0,7	2
К51-1,0-0,7-0-5	Заказ	13,76	1	0,7	2
К52-0,2-0-5	Стандарт	2,3	0,2		1
К52-0,2-1-5	Стандарт	2,3	0,2		1
К52-0,5-1-5	Стандарт	3,81	0,5		1
К52-1,0-1-5	Стандарт	7,25	1,0		1
К52-1,5-1-5	Стандарт	10,46	1,5		1
К54-0,2-0-5	Заказ	4,15	0,2		1
К54-0,2-0-5	Заказ	5,33	0,2		1
К54-0,5-0-5	Заказ	7,06	0,5		1
К54-1,0-0-5	Заказ	11,10	1,0		1
К58-0,3-0,5-1-5	Заказ	12,41	0,3	0,5	2
К58-0,3-0,6-1-5	Заказ	14,10	0,3	0,6	2
К58-0,4-0,8-1-5	Заказ	17,01	0,4	0,8	2
К58-0,5-0,7-1-5	Заказ	14,92	0,5	0,7	2
К30-0,5-0,6-12-5	Заказ	14,92	0,5	0,6	1
К30-0,7-0,9-12-5	Заказ	22,79	0,7	0,9	1
К36-0,6-0,6-12-5	Заказ	13,10	0,6	0,6	1
К36-0,6-0,8-12-5	Заказ	15,52	0,6	0,8	1
К36-1,0-1,5-12-5	Заказ	22,27	1	1,5	1
К41-0,3-0,6-12-5	Заказ	13	0,3	0,6	1
К41-0,4-0,8-12-5	Заказ	15	0,4	0,8	1
К41-0,8-1,5-12-5	Заказ	20	0,8	1,5	1
К 91-0.5...0.6-0.3-0-0	Заказ	5,8	0.5...0.6	0.3	2
К 91-0.5...-0.6-0.3-1-0	Заказ	6.1	0,5...0,6	0,3	2
К 92-0,5...0,6-0,3-0-0	Заказ	5,8	0,5...0,6	0,3	2
К 92-0,5...0,6-0,3-0-0	Заказ	6,1	0,5...0,6	0,3	2
К 93-0,5...0,6-0,3-0-0	Заказ	5,3	0,5...0,6	0,3	2
К 93-0,5...0,6-0,3-1-0	Заказ	5,7	0,5...0,6	0,3	2
К 94-0,5...0,6-0,3-0-0	Заказ	5,3	0,5...0,6	0,3	2
К 94-0,5...0,6-0,3-1-0	Заказ	5,7	0,5...0,6	0,3	2
К 96-0,5...0,6-0,3-0-0	Заказ	5,3	0,5...0,6	0,3	2
К 96-0,5...0,6-0,3-1-0	Заказ	5,7	0,5...0,6	0,3	2
К 97-0,5...0,6-0,3-0-0	Заказ	5,6	0,5...0,6	0,3	2
К 97-0,5...0,6-0,3-1-0	Заказ	5,9	0,5...0,6	0,3	2
К 95-0,5...0,6-0,3-0-0	Заказ	5,3	0,5...0,6	0,3	2
К 95-0,5...0,6-0,3-1-0	Заказ	5,7	0,5...0,6	0,3	2
