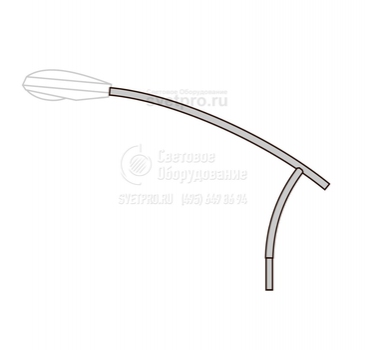

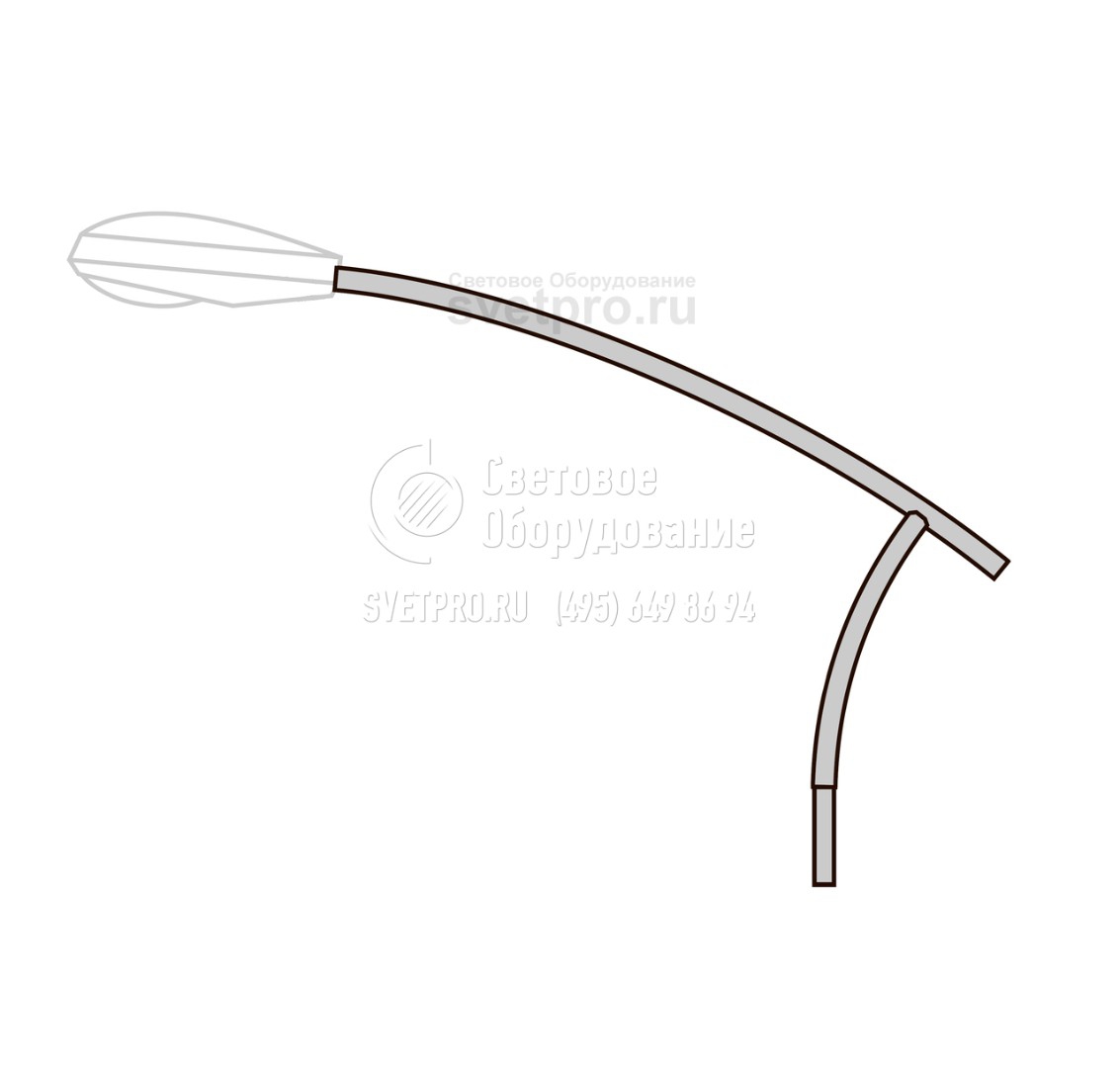

Кронштейны для установки консольных светильников
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование, лакокрасочное покрытие. |
| Материал: | Сталь |
| Артикул производителя: | KN-H-B-C-X, K17(α)-H-B-C-X |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ОПИСАНИЕ
Кронштейны, предназначенные для установки консольных светильников, изготавливаются из стали. Защита поверхности кронштейнов от воздействия различных природных факторов, выполняется оцинковкой или окрашиванием специальными красками.

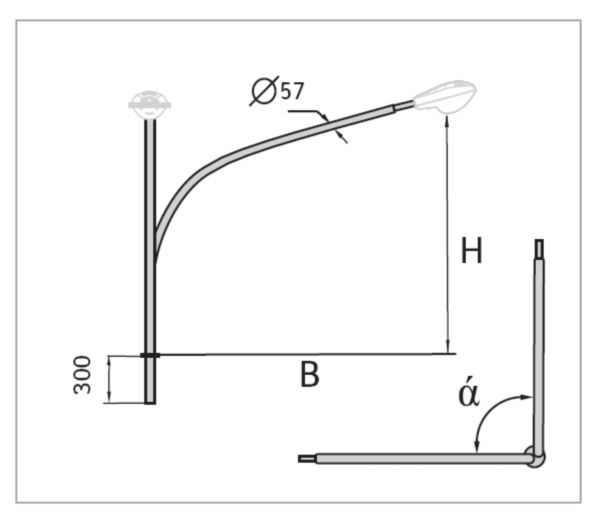

Посадочные размеры кронштейнов на опору зависят от типа и размеров опоры и стандартно составляют 50 или 60 мм. Этот размер может, по желанию заказчика, быть иным. Посадочный размер кронштейна в месте установки светильника – 48 мм. При необходимости может быть изменен под размер используемого светильника. Стандартные консольные кронштейны предполагают установку одного или двух светильников, но возможно изготовление трех и четырех рожковых консольных кронштейнов. Консольные кронштейны, кроме посадочных размеров, характеризуются дополнительно параметрами, отображающими их конструктивные особенности, которые указаны в артикуле: тип (К1...), высота (вертикальный размер, выраженный в метрах), ширина (вылет в горизонтальном направлении в метрах), вид крепления и величина угла наклона к горизонту. Кроме указанных параметров, консольные кронштейны артикула К17(?) характеризуются углом между рожками. К примеру, обозначение К17 (120о)-2,5-2,5-1-1, расшифровывается: консольный кронштейн, рожки которого отклонены друг от друга на 120о, вертикальный размер – 2,5 м, горизонтальный – 2,5 м, тип крепления – 1, угол наклона к горизонту 1 типа (по умолчанию 15о).
УСТРОЙСТВО
Стандартный посадочный размер кронштейна для установки на опору — 50 и 60 мм. Посадочный размер может быть изменен в зависимости от типа и высоты опоры.
Стандартный посадочный размер кронштейна для установки светильника — 48 мм. Посадочный размер может быть изменен в зависимости от типа устанавливаемого светильника.
ПОКРЫТИЕ
Горячее цинкование (ГОСТ 9.307-89), лакокрасочное.

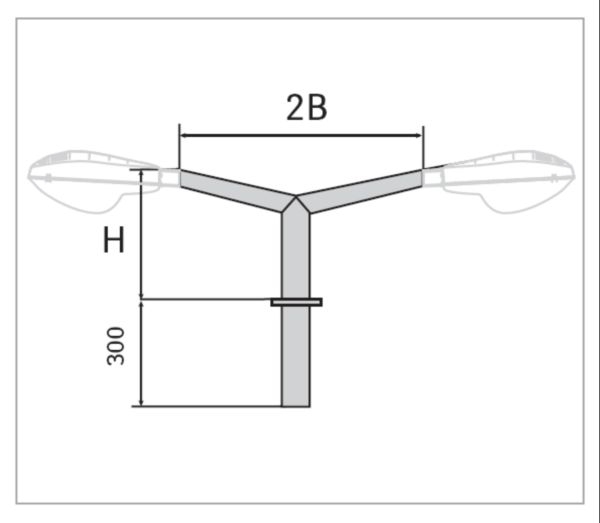

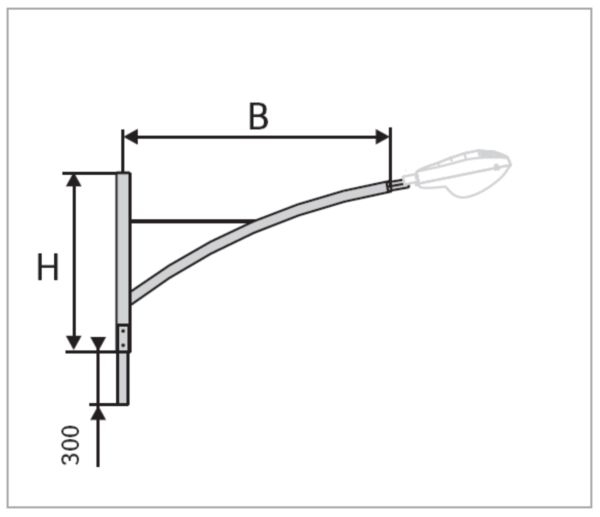

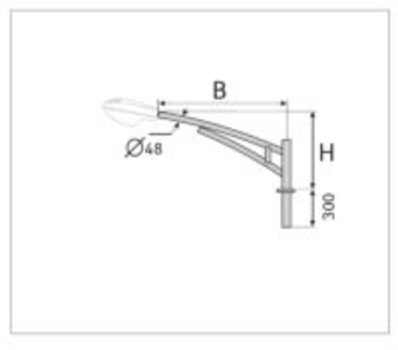

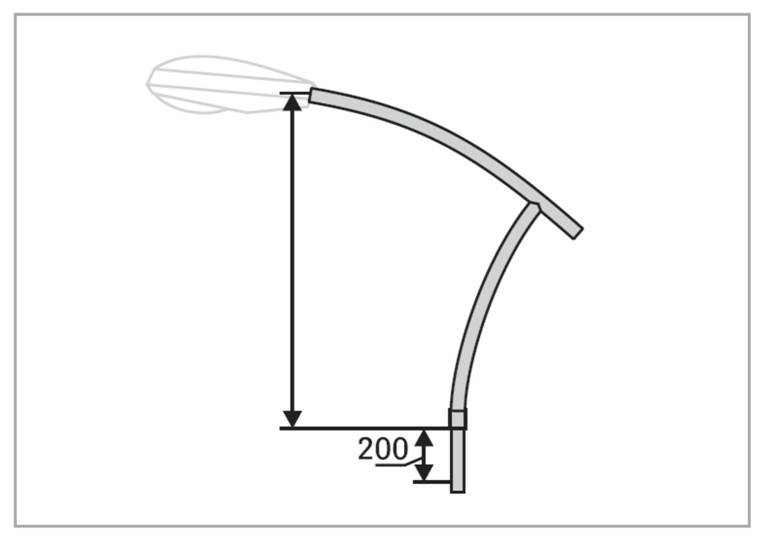

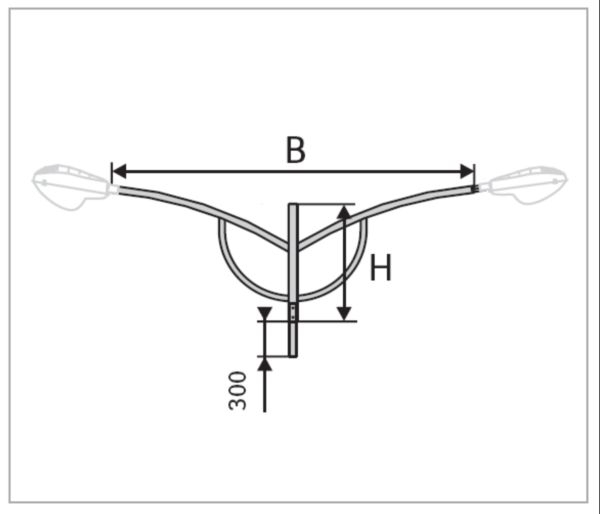

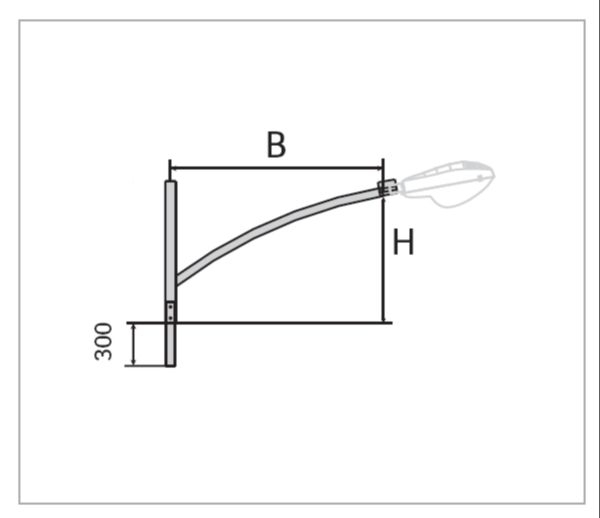

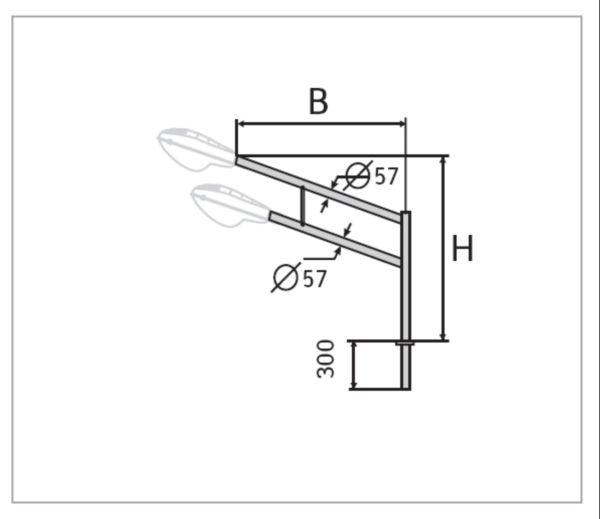

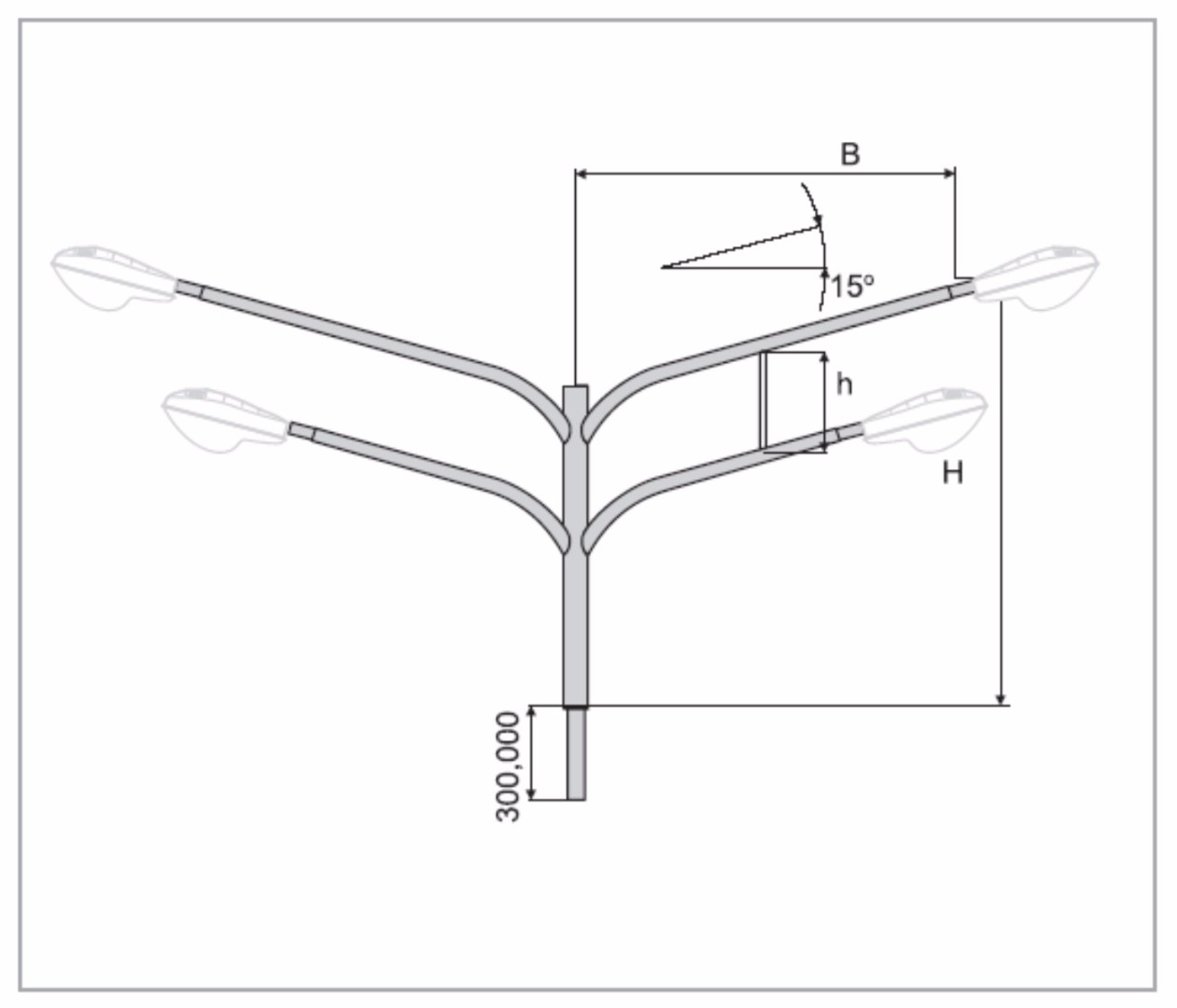

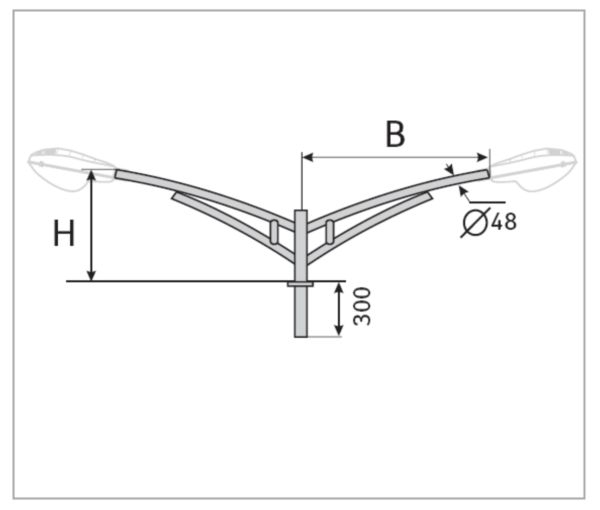

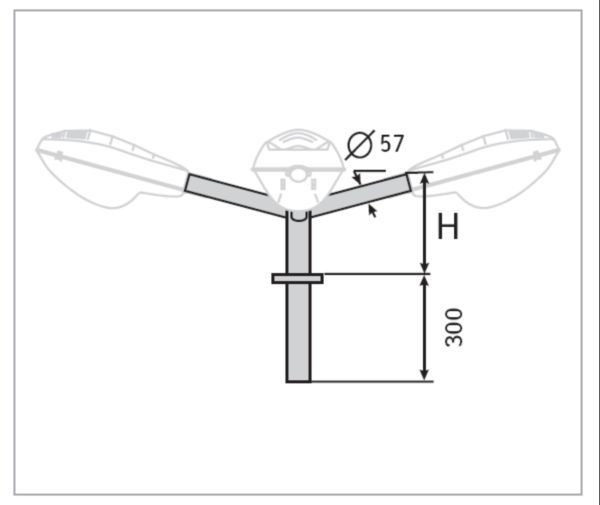

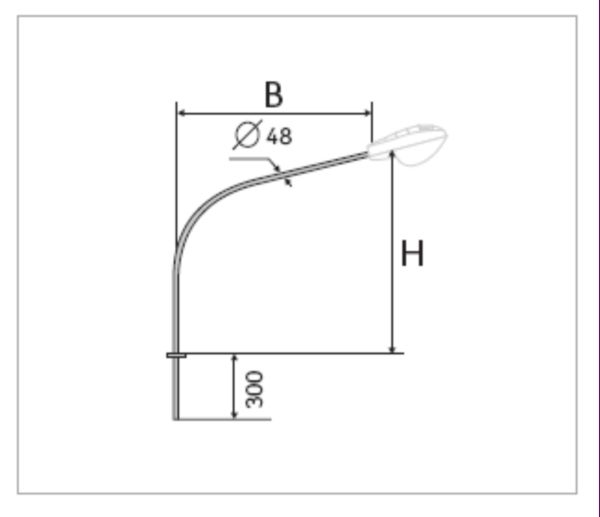

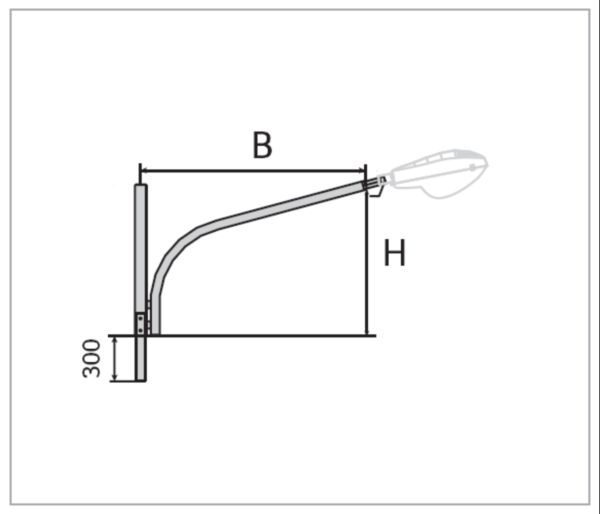

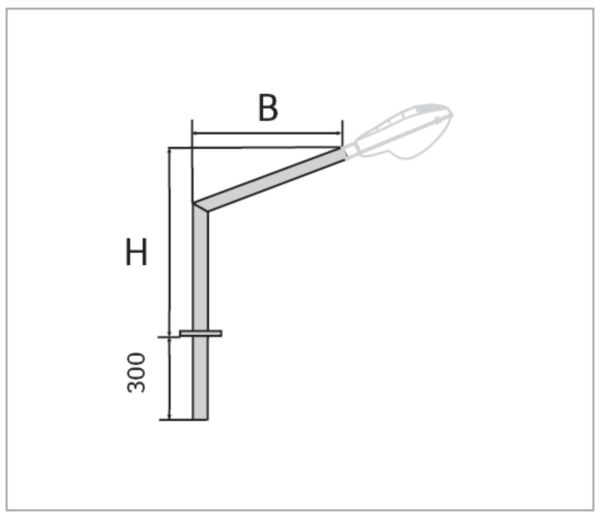

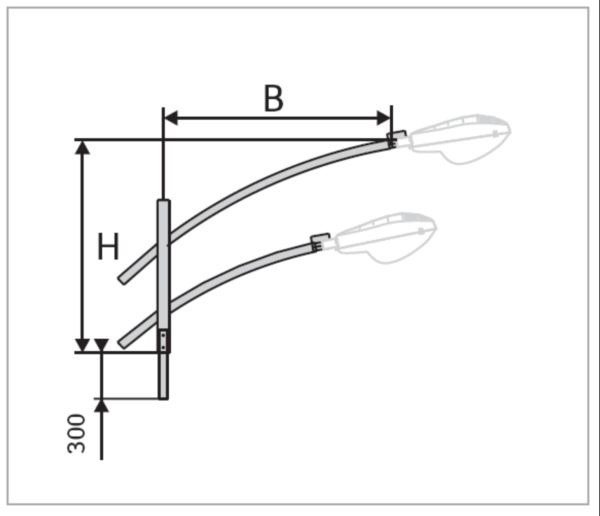

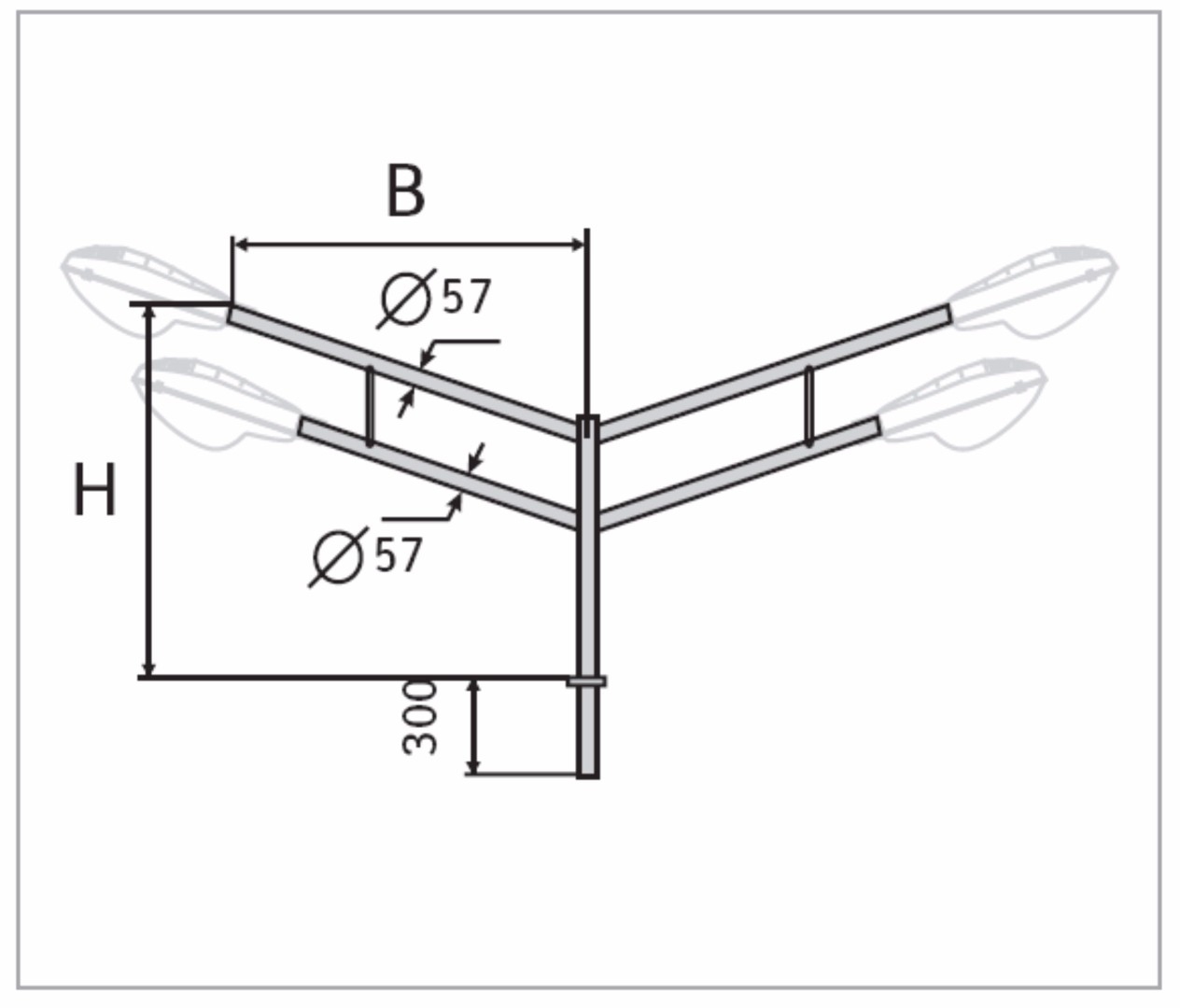

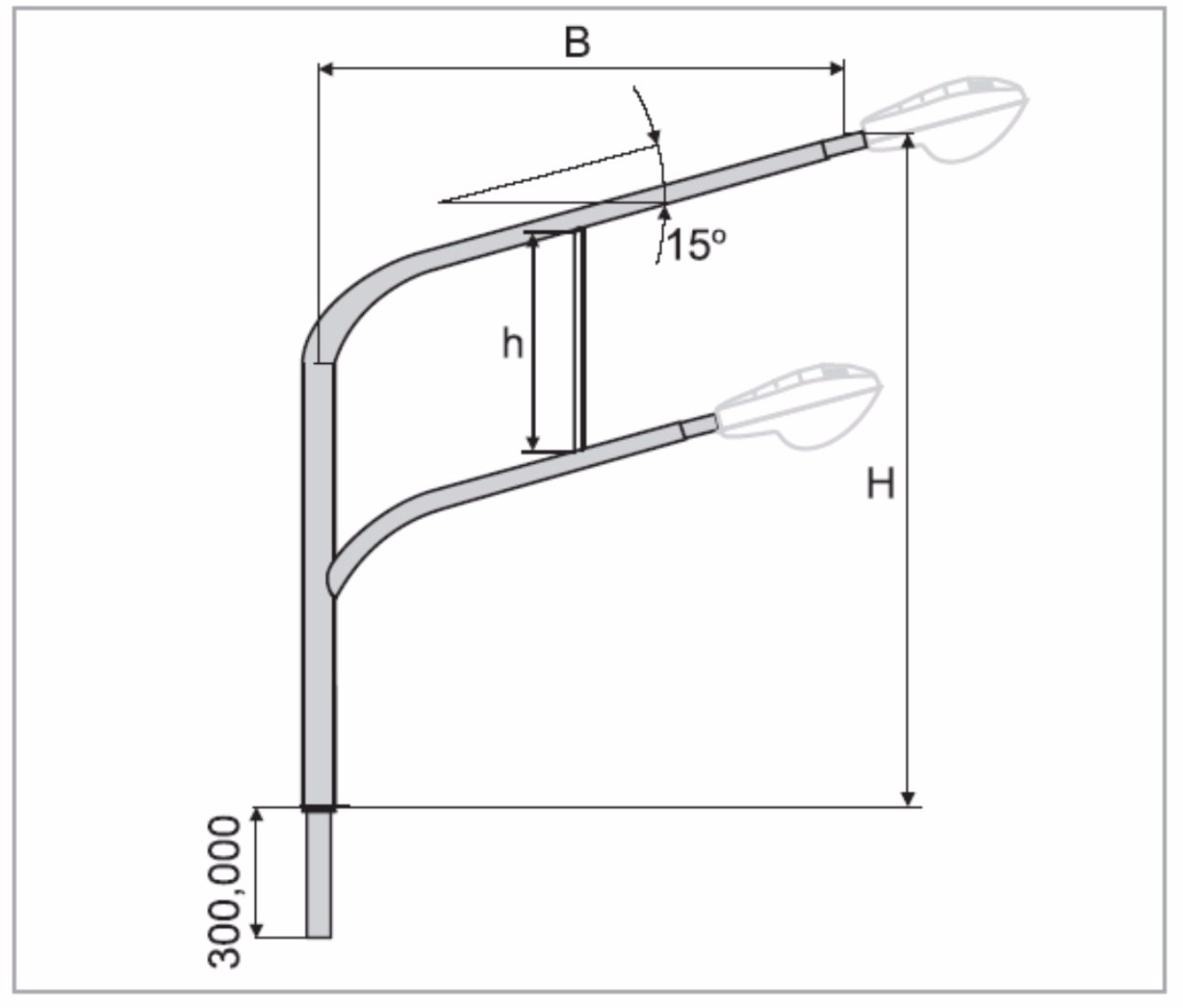

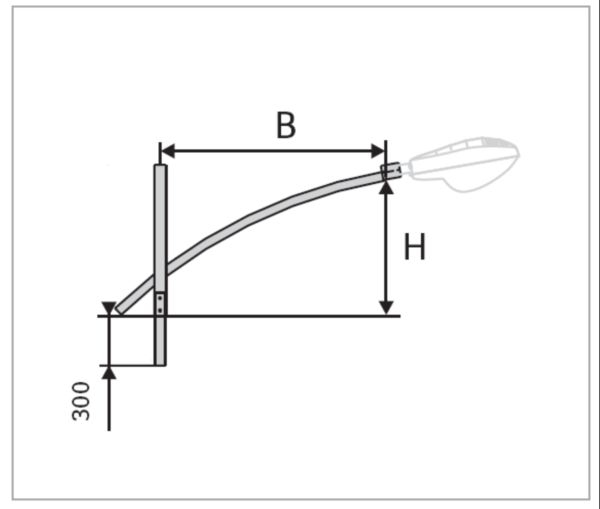

габаритные размеры

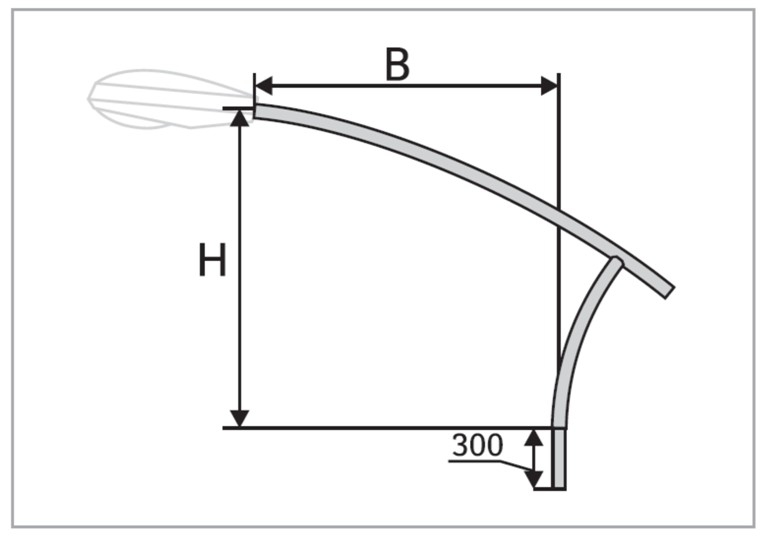

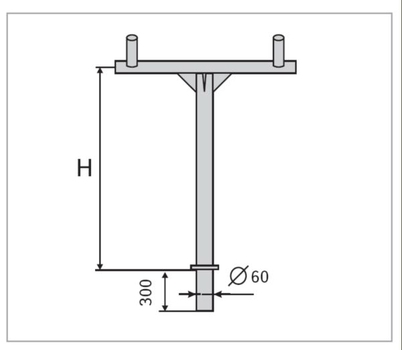

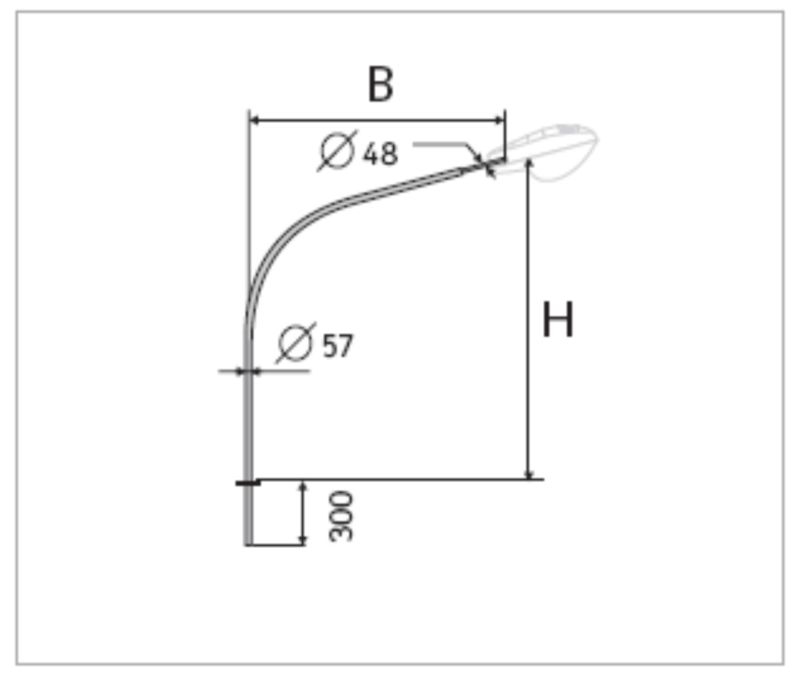

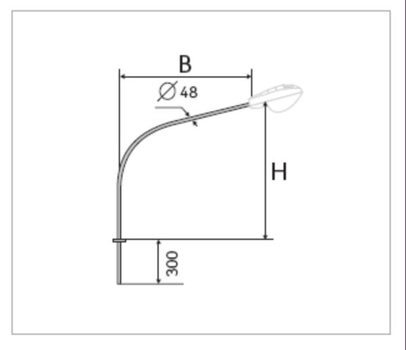

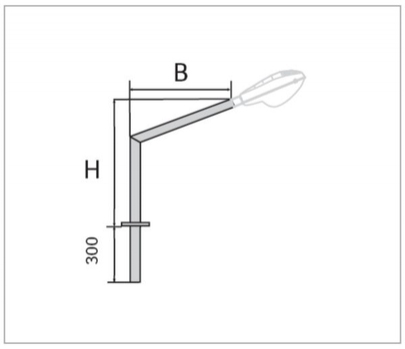

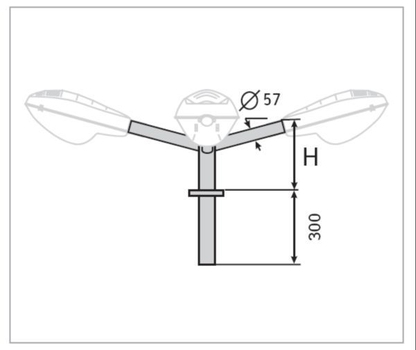

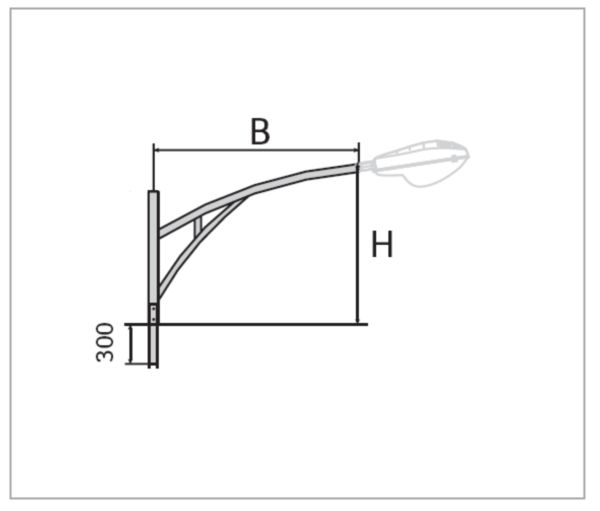

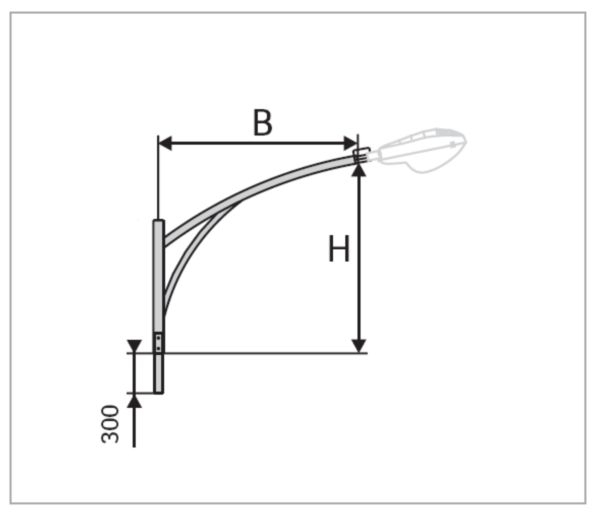

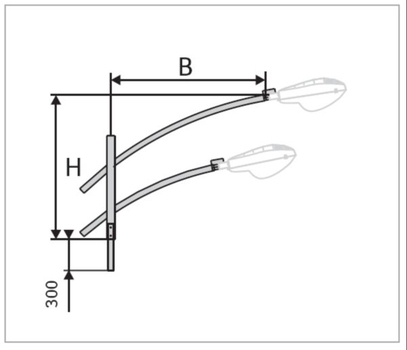

| Номенклатурные наименования | Вес, кг (m) | Вертикальный размер, м (H) | Горизонтальный размер, м (B) | Количество ОП, шт | Схема |
|---|---|---|---|---|---|
| К1-1,3-2,0-1-1 | 12,5 | 1,3 | 2 | 1 |
|
| К1-1,5-2,5-1-1 | 14,9 | 1,5 | 2,5 | 1 | |
| К1-2,0-1,5-1-1 | 13,8 | 2,0 | 1,5 | 1 | |
| К1-2,0-2,0-1-1 | 15,3 | 2,0 | 2 | 1 | |
| К1-2,5-1,5-1-1 | 15,8 | 2,5 | 1,5 | 1 | |
| К1-2,5-2,0-1-1 | 17,3 | 2,5 | 2 | 1 | |
| К1-2,5-2,5-1-1 | 18,9 | 2,5 | 2,5 | 1 | |
| К2-1,0-1,0-1-1 | 7,5 | 1,0 | 1,0 | 1 |
|
| К2-1,0-1,5-1-1 | 8,9 | 1,0 | 1,5 | 1 | |
| К2-1,5-1,0-1-1 | 9,4 | 1,5 | 1,0 | 1 | |
| К2-1,5-1,5-1-1 | 10,8 | 1,5 | 1,5 | 1 | |
| К2-1,7-1,3-1-1 | 10,9 | 1,7 | 1,3 | 1 | |
| К3-1,3-2,0-1-1 | 30,1 | 1,3 | 2,0 | 2 |
|
| К3-1,5-2,5-1-1 | 34,2 | 1,5 | 2,5 | 2 | |
| К3-2,0-1,5-1-1 | 29,5 | 2,0 | 1,5 | 2 | |
| К3-2,0-2,0-1-1 | 33,5 | 2,0 | 2,0 | 2 | |
| К3-2,5-1,5-1-1 | 32,7 | 2,5 | 1,5 | 2 | |
| К3-2,5-2,0-1-1 | 37,3 | 2,5 | 2,0 | 2 | |
| К3-2,5-2,5-1-1 | 40,8 | 2,5 | 2,5 | 2 | |
| К4-1,0-1,0-1-1 | 14,1 | 1,0 | 1,0 | 2 |
|
| К4-1,0-1,5-1-1 | 17,2 | 1,0 | 1,5 | 2 | |
| К4-1,5-1,0-1-1 | 16,0 | 1,5 | 1,0 | 2 | |
| К4-1,5-1,5-1-1 | 19,6 | 1,5 | 1,5 | 2 | |
| К4-1,7-1,3-1-1 | 19,3 | 1,5 | 1,3 | 2 | |
| К9-1,5-1,5-1-1 | 22,1 | 1,5 | 1,5 | 2 |
|
| К9-2,0-2,0-1-1 | 27,2 | 2,0 | 2,0 | 2 | |
| К9-2,0-2,5-1-1 | 31,4 | 2,0 | 2,5 | 2 | |
| К9-2,5-2,0-1-1 | 29,5 | 2,5 | 2,0 | 2 | |
| К9-3,0-2,5-1-1 | 36,0 | 3,0 | 2,5 | 2 | |
| К9-4,0-2,5-1-1 | 40,6 | 4,0 | 2,5 | 2 | |
| К10-2,0-2,0-1-1 | 51,9 | 2,0 | 2,0 | 4 |
|
| К10-2,0-2,5-1-1 | 53,2 | 2,0 | 2,5 | 4 | |
| К10-2,5-2,0-1-1 | 57,6 | 2,5 | 2,0 | 4 | |
| К10-3,0-2,0-1-1 | 61,3 | 3,0 | 2,0 | 4 | |
| К10-3,0-2,5-1-1 | 65,0 | 3,0 | 2,5 | 4 | |
| К11-0,5-1,2-1-1 | 10,3 | 0,5 | 1,2 | 1 |
|
| К11-0,7-1,5-1-1 | 12,9 | 0,7 | 1,5 | 1 | |
| К11-0,7-2,0-1-1 | 13,2 | 0,7 | 2,0 | 1 | |
| К12-0,5-1,2-1-1 | 16,1 | 0,5 | 1,2 | 2 |
|
| К12-0,7-1,5-1-1 | 21,8 | 0,7 | 1,5 | 2 | |
| К12-0,7-2,0-1-1 | 22,4 | 0,7 | 2,0 | 2 | |
| К17-1,3-2,0-1-1 | 32,4 | 1,3 | 2,0 | 2 |
|
| К17-1,5-2,5-1-1 | 36,5 | 1,5 | 2,5 | 2 | |
| К17-2,0-1,5-1-1 | 31,8 | 2,0 | 1,5 | 2 | |
| К17-2,0-2,0-1-1 | 35,8 | 2,0 | 2,0 | 2 | |
| К17-2,5-1,5-1-1 | 35,0 | 2,5 | 1,5 | 2 | |
| К17-2,5-2,0-1-1 | 39,6 | 2,5 | 2,0 | 2 | |
| К17-2,5-2,5-1-1 | 43,1 | 2,5 | 2,5 | 2 | |
| К20-0,2-0,2-1-1 | 2,8 | 0,2 | 0,2 | 1 |
|
| К20-0,2-0,5-1-1 | 3,8 | 0,2 | 0,5 | 1 | |
| К20-0,5-0,5-1-1 | 5,1 | 0,5 | 0,5 | 1 | |
| К21-0,2-0,2-1-1 | 4,0 | 0,2 | 0,2 | 2 |
|
| К21-0,2-0,5-1-1 | 6,6 | 0,2 | 0,5 | 2 | |
| К21-0,5-0,5-1-1 | 7,9 | 0,5 | 0,5 | 2 | |
| К22-0,2-0,2-1-1 | 5,0 | 0,2 | 0,2 | 3 |
|
| К22-0,2-0,5-1-1 | 8,5 | 0,2 | 0,5 | 3 | |
| К22-0,5-0,5-1-1 | 9,8 | 0,5 | 0,5 | 3 | |
| К37-1,5-1,5-1-1 | 29,0 | 1,5 | 1,5 | 4 |
|
| К37-1,5-2,0-1-1 | 37,2 | 1,5 | 2 | 4 | |
| К37-1,5-2,5-1-1 | 45,3 | 1,5 | 2,5 | 4 | |
| К38-1,5-1,5-1-1 Заказ | 32.14 | 1,5 | 1,5 | 4 |
|
| К38-1,5-2,0-1-1 Заказ | 40.51 | 1,5 | 2 | 4 | |
| К38-1,5-2,5-1-1 Заказ | 49.10 | 1,5 | 2,5 | 4 | |
| К70-1.0-1.5-1-1 Заказ | 7.22 | 0,5 | 0,8 | 1 |
|
| К 70-1,0-1,0-1-1 Заказ | 9.09 | 0,8 | 1 | 1 | |
| К 71-1,0-1,0-1-1 | 13,6 | 1,0 | 1,0 | 1 |
|
| К 71-1,0-1,5-1-1 | 15,1 | 1,0 | 1,5 | 1 | |
| К72-1,0-1,0-1-1 | 12,0 | 1,0 | 1,0 | 1 |
|
| К72-1,0-1,5-1-1 | 13,2 | 1,0 | 1,5 | 1 | |
| К73-1,0-2,0-1-1 | 17,4 | 1,0 | 2,0 | 2 |
|
| К73-1,0-3,0-1-1 | 20,1 | 1,0 | 3,0 | 2 | |
| К74-1,0-1,0-1-1 | 11,6 | 1,0 | 1,0 | 1 |
|
| К74-1,0-1,5-1-1 | 14,4 | 1,0 | 1,5 | 1 | |
| К75-1,0-1,5-1-1 | 19,0 | 1,0 | 1,5 | 2 |
|
| К76-1,0-1,0-1-1 | 12,9 | 1,0 | 1,5 | 1 |
|
| К76-1,0-1,5-1-1 | 14,0 | 1,0 | 1,0 | 1 | |
| К77-1,0-2,0-1-1 | 24,8 | 1,0 | 2,0 | 2 |
|
| К77-1,0-3,0-1-1 | 35,0 | 1,0 | 3,0 | 2 | |
| К78-1,0-1,0-1-1 | 12,6 | 1,0 | 1,0 | 1 |
|
| К78-1,0-1,5-1-1 | 16,4 | 1,0 | 1,5 | 1 | |
| К79-1,0-2,0-1-1 | 19,7 | 1,0 | 2,0 | 2 |
|
| К79-1,0-3,0-1-1 | 24,2 | 1,0 | 3,0 | 2 | |
| К80-1,0-3,0-1-1 | 23,0 | 1,0 | 3,0 | 2 |
|
| К80-1,0-2,0-1-1 | 18,3 | 1,0 | 2,0 | 2 | |
| К 104-1,5-0,6-0-1 | 15,1 | 1,5 | 0,6 | 1 |
|
| К65-1,6-1,0-1-2 Заказ | 29,8 | 1,6 | 1 | 4 |
|
| К65-0,8-0,5-1-0 Заказ | 24 | 0,8 | 0,5 | 4 | |
| К 105-1,5-1,5-0-1 | 19,7 | 1,5 | 1,5 | 1 |
|
