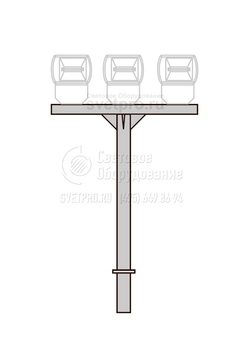

Кронштейны для установки прожекторов и настенных светильников

Главная > Каталог продукции > Стальные опоры и мачты > Кронштейны, оголовники > Кронштейны для установки прожекторов и настенных светильников
Область применения:
  • Для установки прожекторов, настенных светильников
Назначение:
  • Кронштейны, оголовники
Покрытие: Горячее цинкование, лакокрасочное покрытие.
Материал: Сталь
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

Фото с объектов

ОПИСАНИЕ

Прочие кронштейны предназначены для установки прожекторов и настенных светильников. При установке прожекторов на опору с использованием кронштейна, учитываются диаметры посадочных мест опоры и диаметр посадочного места прожектора. Стандартный размер посадочного места для установки кронштейна на осветительную опору – 50 или 60 мм, для установки прожектора на кронштейн – 48 мм. При установке настенных светильников, учитывается размер посадочного места светильника на кронштейн, который стандартно равен 48 миллиметров. Кронштейны, изготовленные из стали, защищаются от коррозии оцинковкой и (или) обработкой специальными красками. Кронштейны преимущественно 1-но, 2-рожковые, но по заявке могут быть изготовлены в 3-х или 4-х рожковом исполнении. Артикул, присваиваемый кронштейну, дает основную информацию о его типе, высоте, отклонении в горизонтальном направлении, способе крепления к опоре и величине угла наклона к горизонту. К примеру, артикул К61-2,0-1,6-1-0, означает, что кронштейн имеет тип 61, высоту – 2,0 метра, вылет по горизонтали – 1,6 метра, крепится внутрь опоры, величина угла – 0о. В предоставляемой по данному артикулу дополнительной информации, указан вес – 19,3 килограмма и количество ОП – 3-5 штук. Кронштейны для настенного крепления ОП, в обозначении имеют букву «н», например, артикул К30н-0,7-0,9-12-5, цифра 12- условное обозначение настенного способа крепления, а цифра 5 обозначает угол 90 градусов.

УСТРОЙСТВО

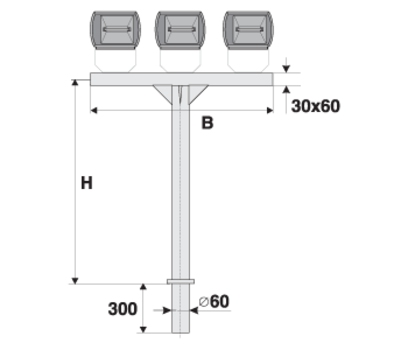

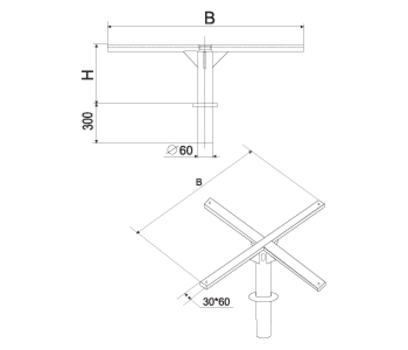

Стандартный посадочный размер кронштейна для установки на опору — 50 и 60 мм. Посадочный размер может быть изменен в зависимости от типа и высоты опоры.
Стандартный посадочный размер кронштейна для установки светильника — 48 мм. Посадочный размер может быть изменен в зависимости от типа устанавливаемого светильника.

ПОКРЫТИЕ

Горячее цинкование (ГОСТ 9.307-89), лакокрасочное.

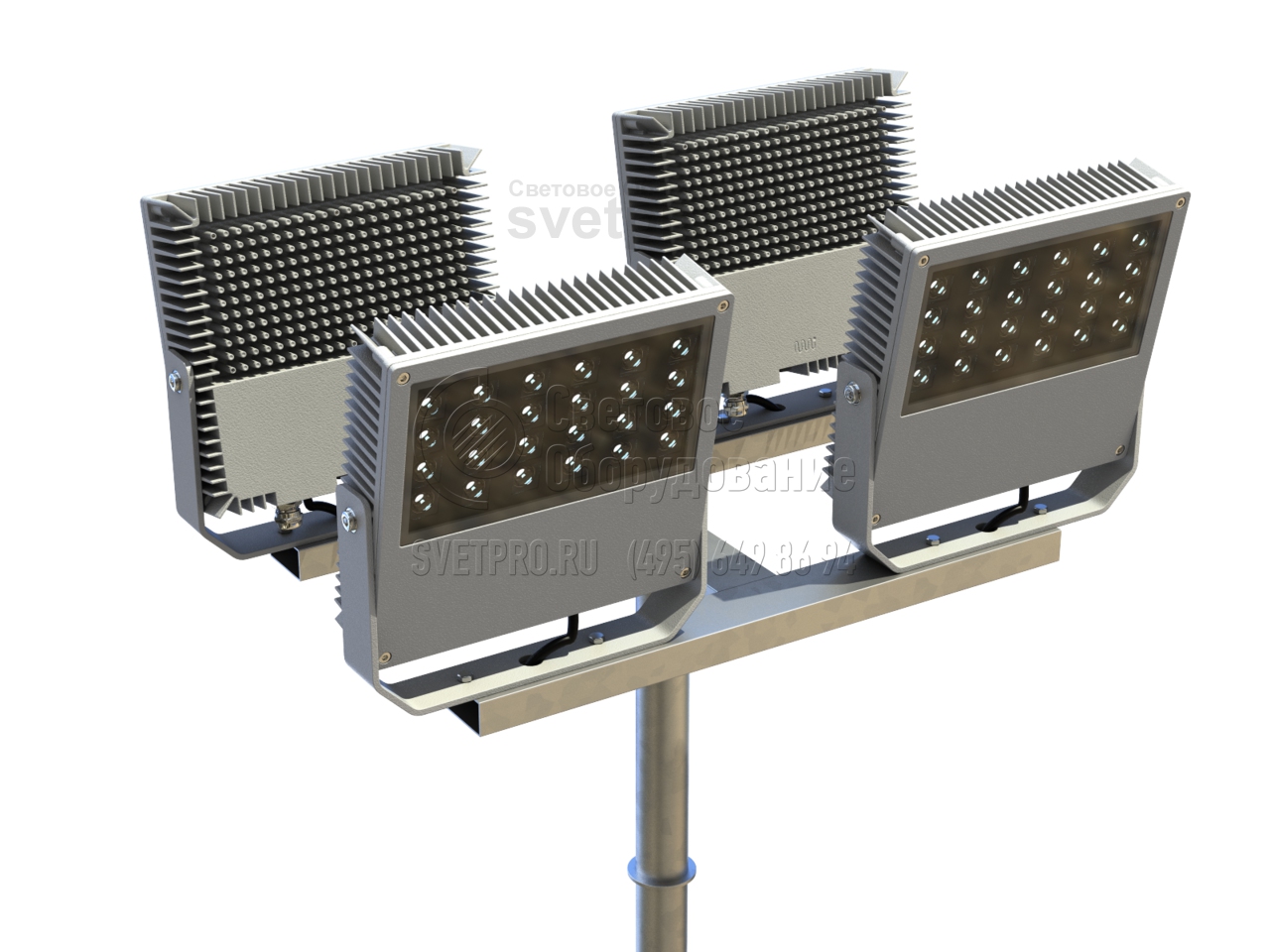

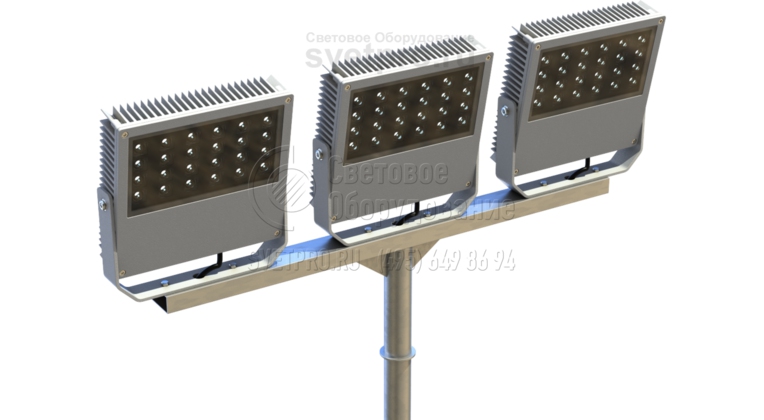

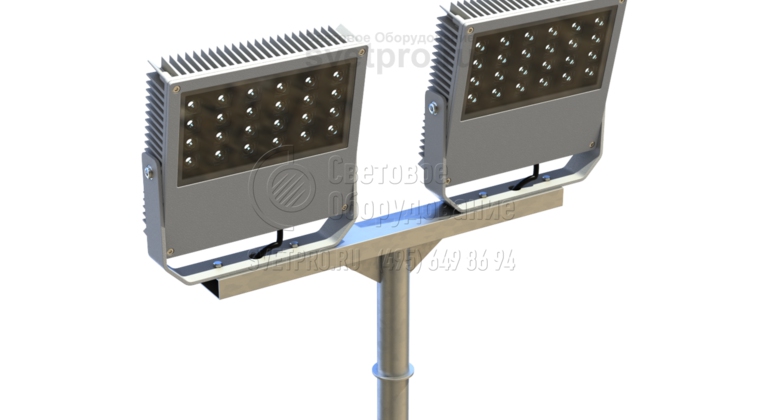

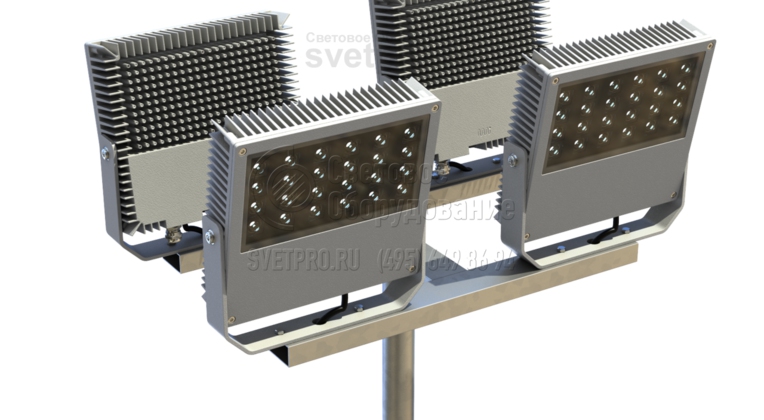

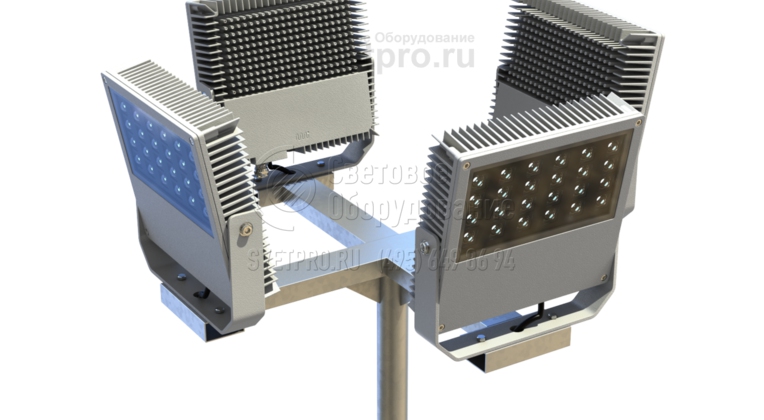

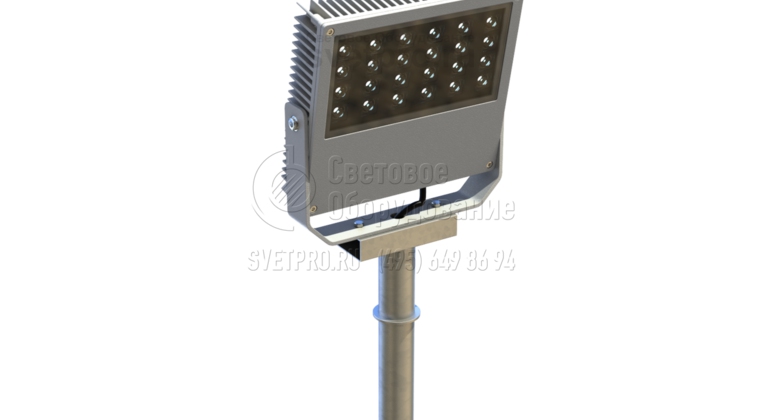

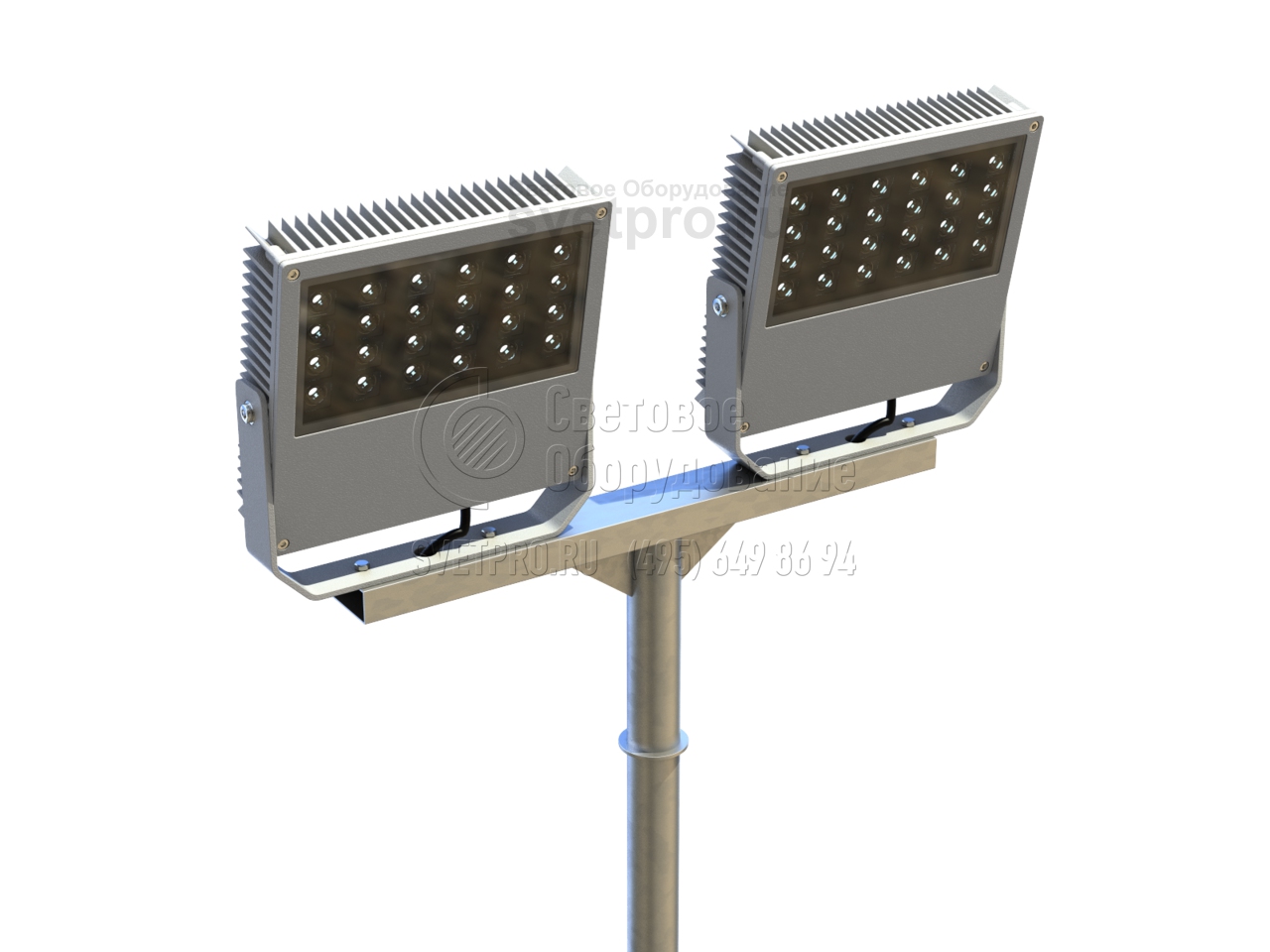

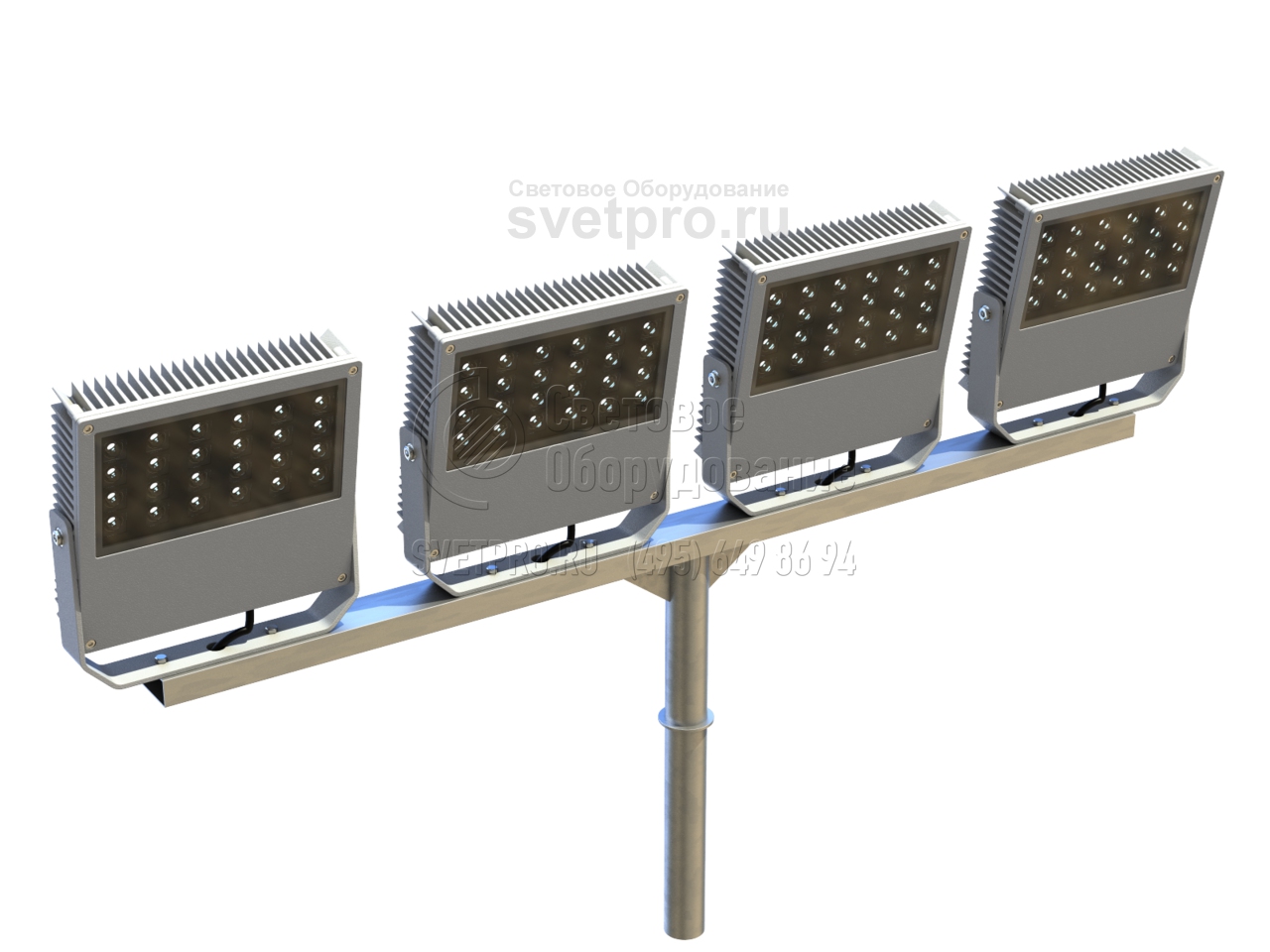

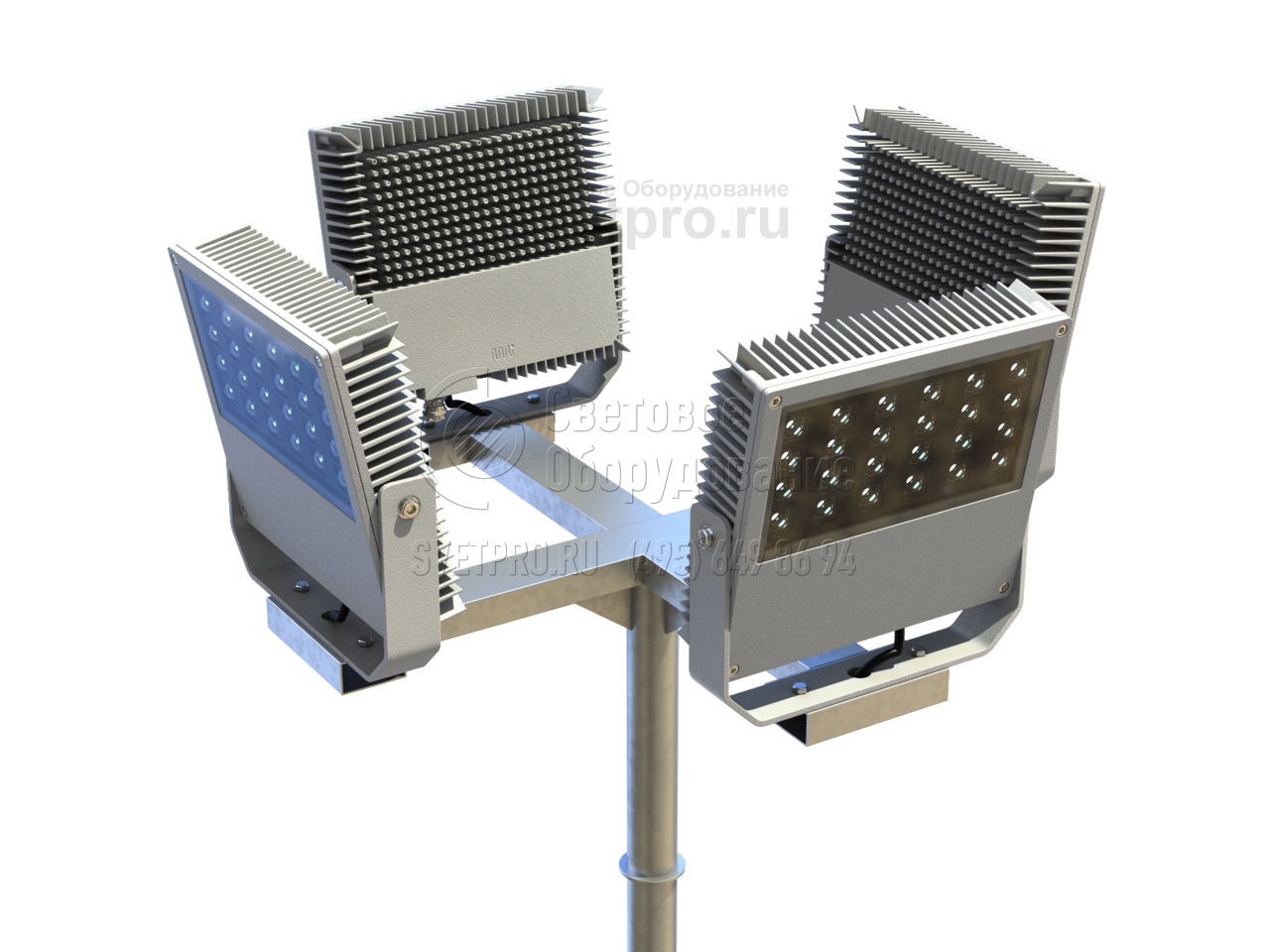

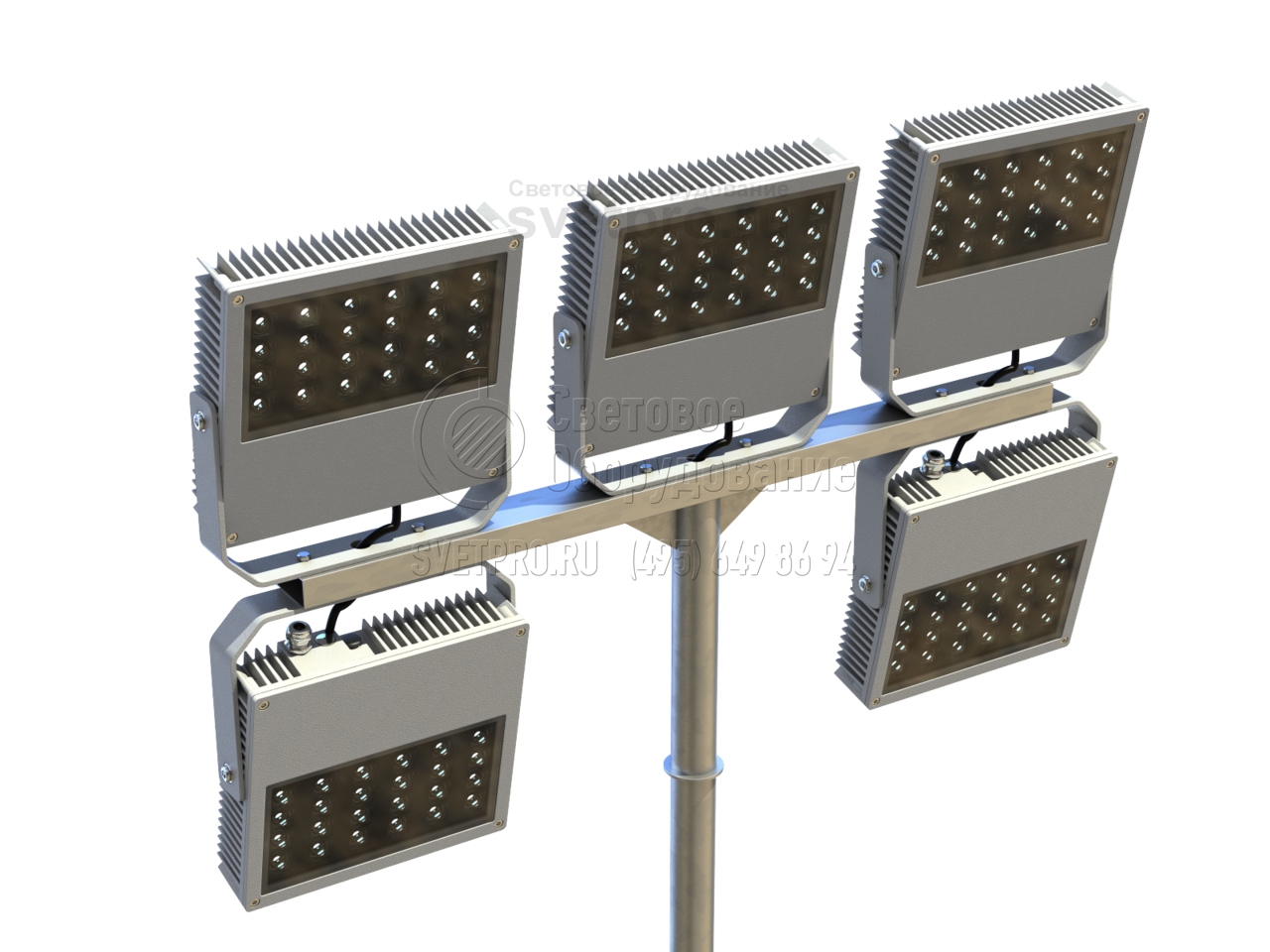

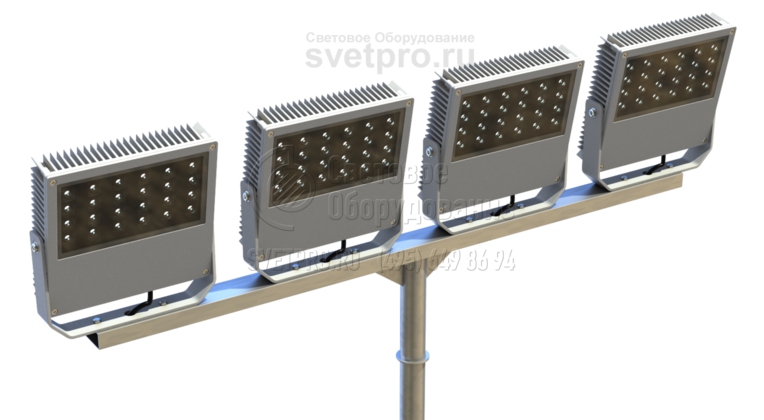

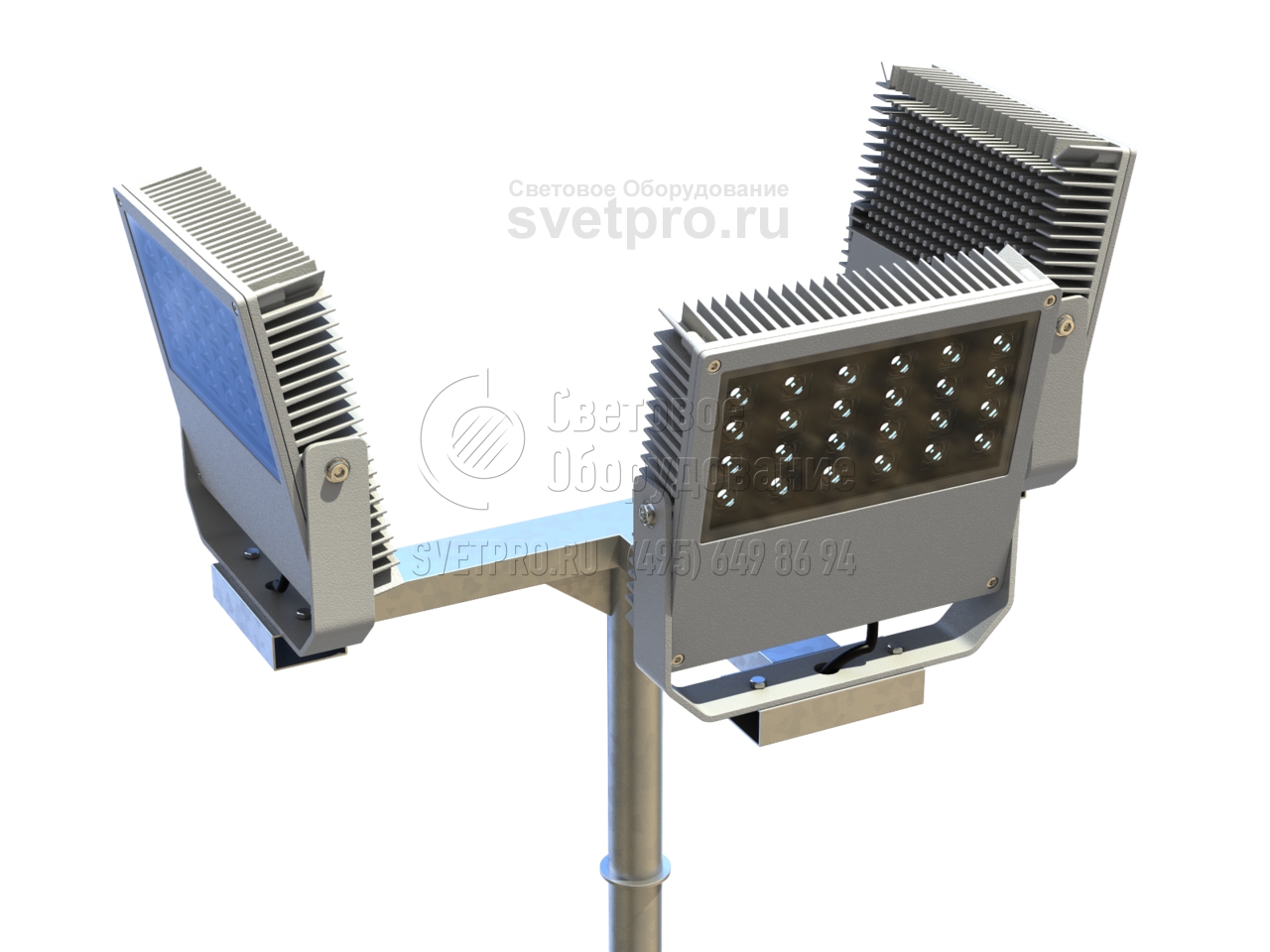

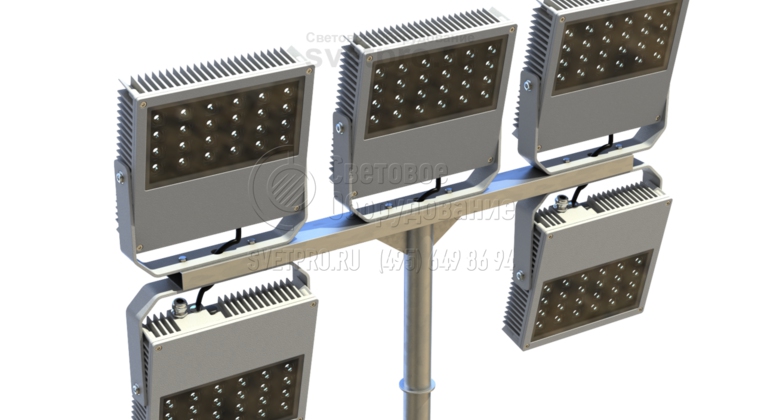

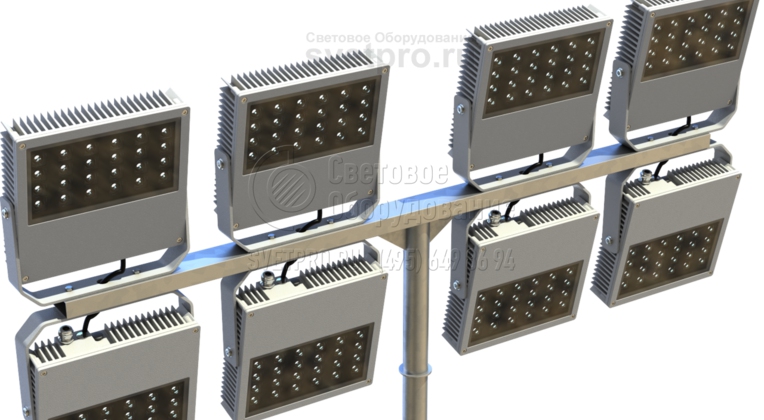

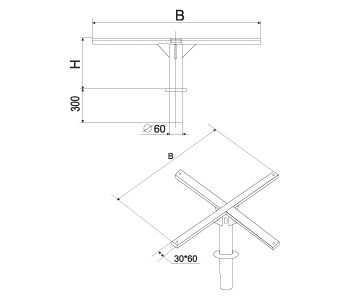

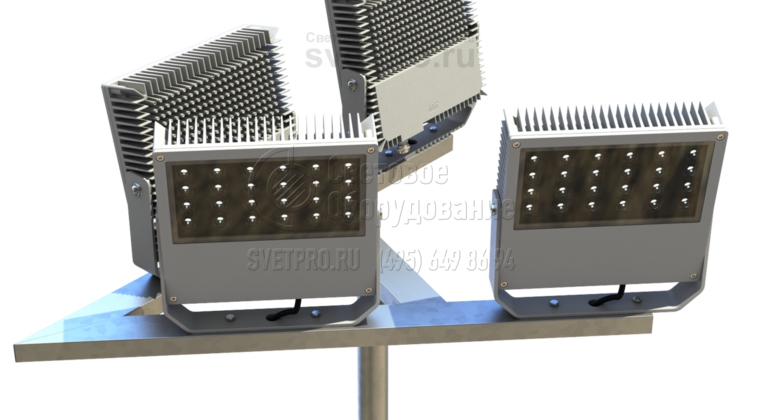

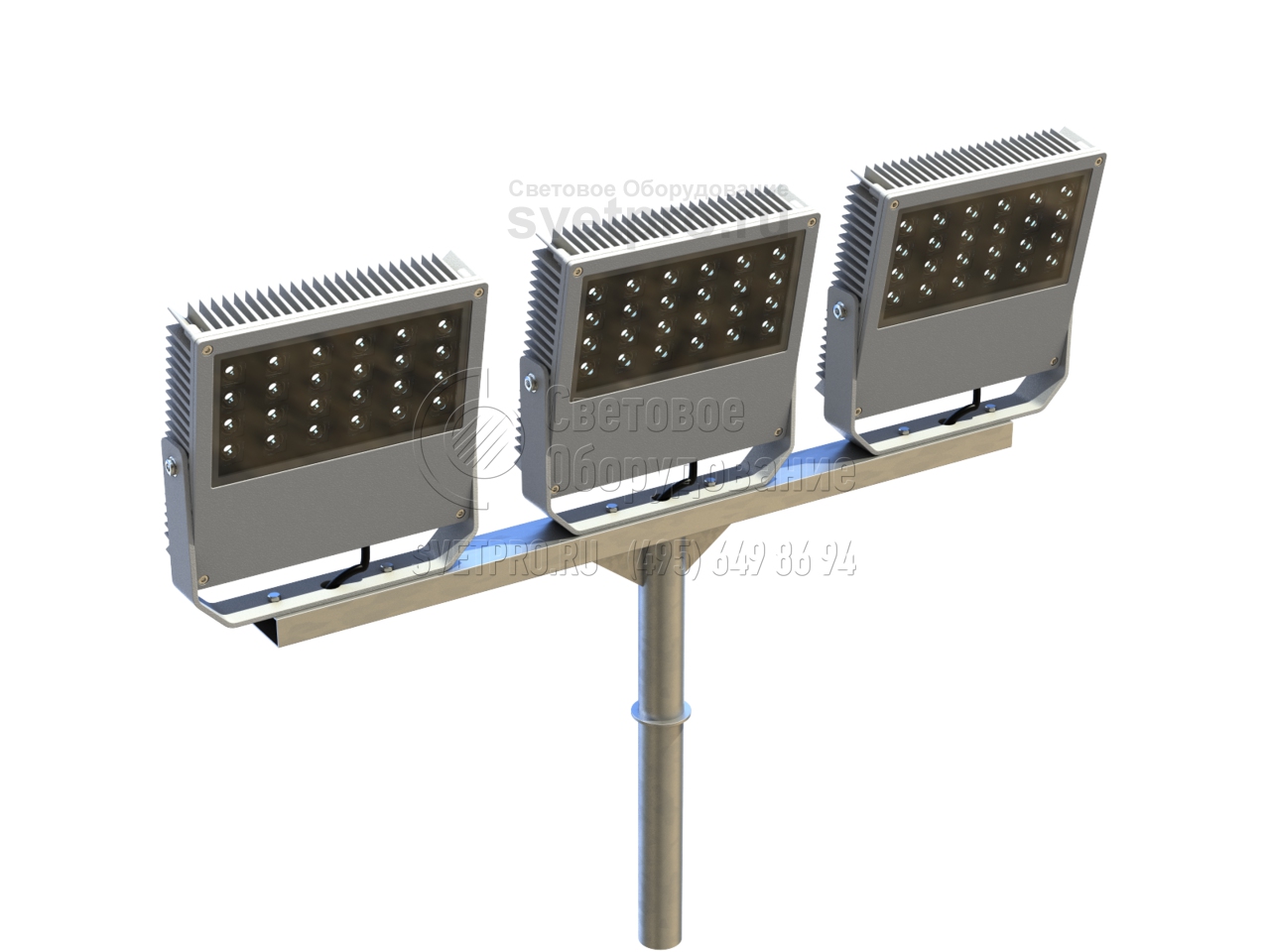

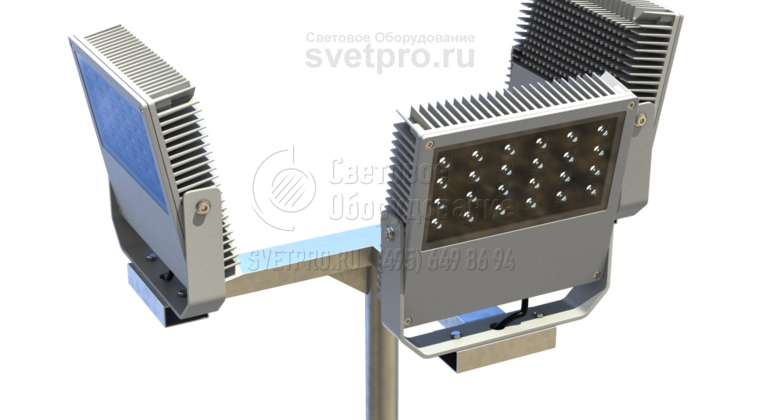

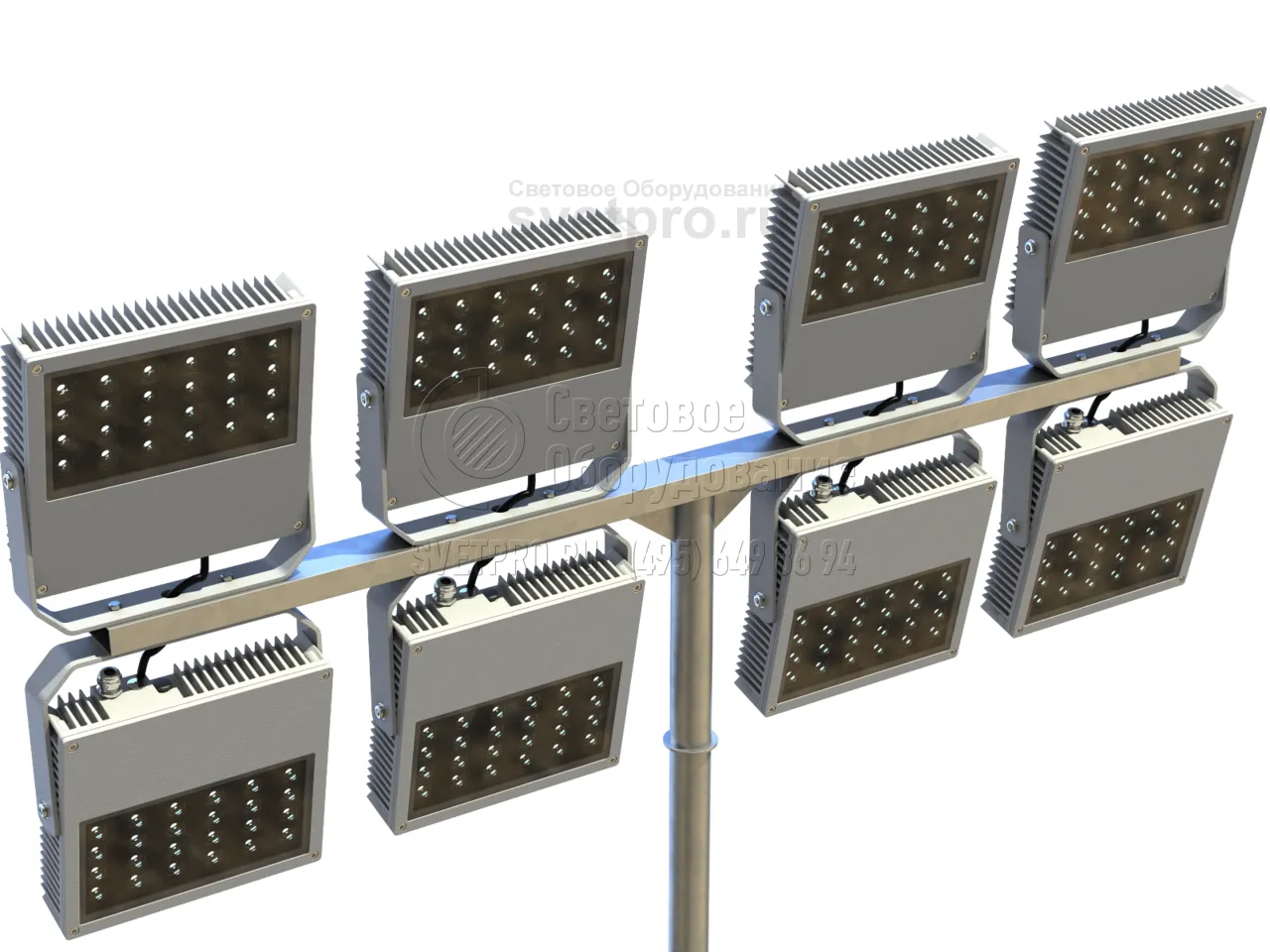

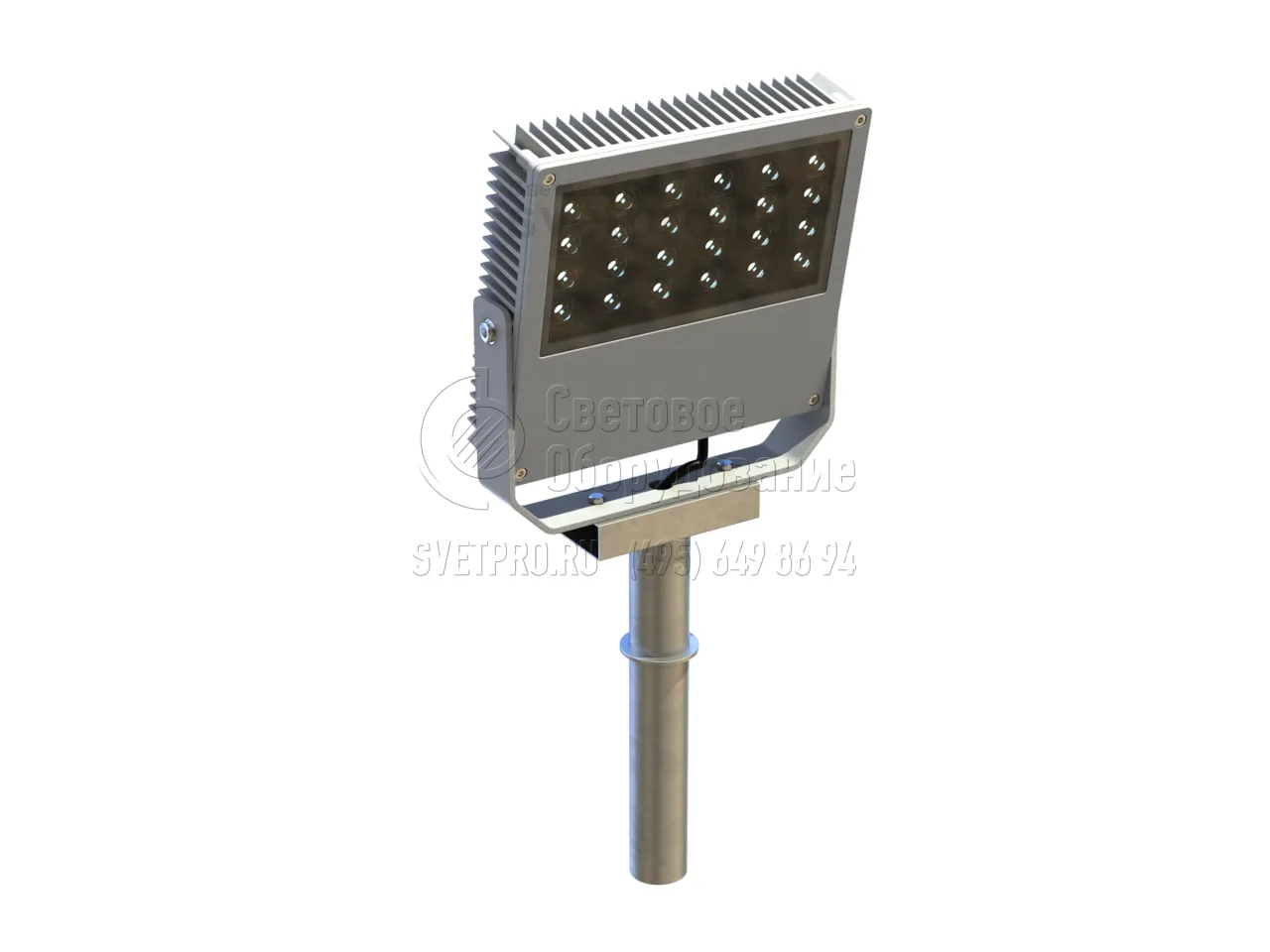

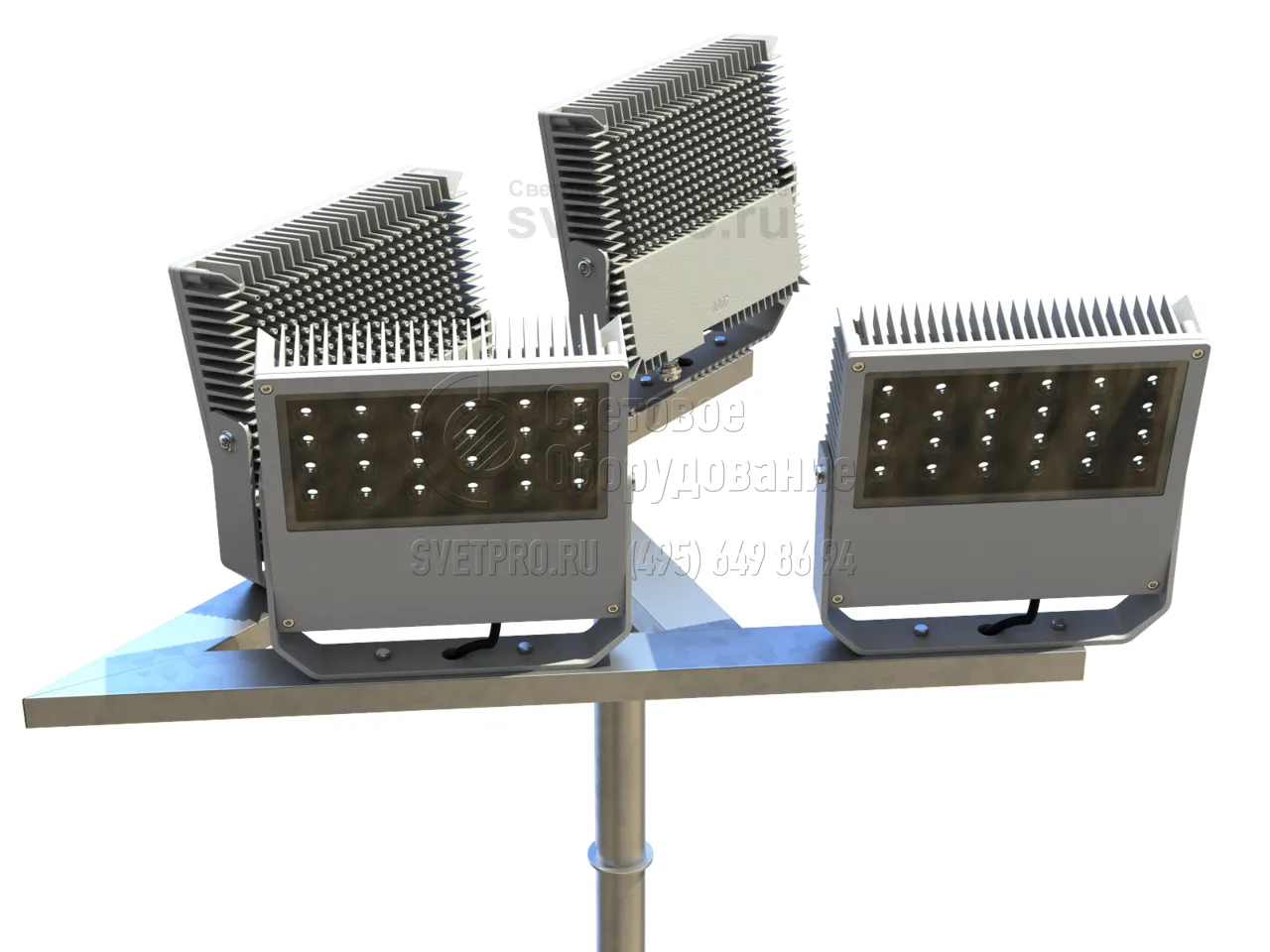

КРОНШТЕЙНЫ ДЛЯ ПРОЖЕКТОРОВ

Номенклатурные
наименования

Тип поставки

Вес, кг (m)

Вертикальный
размер, м (H)

Горизонтальный
размер, м (B)

Количество ОП, шт (K)

Схема

К61-0,2-0,4-1-0 Стандарт 6,7 0,2 0,4 1

К61-0,5-0,4-1-0 Заказ 9,4 0,5 0,4 1
К61-1,0-0,4-1-0 Заказ 13,7 1 0,4 1
К61-1,5-0,4-1-0 Заказ 18,1 1,5 0,4 1
К61-2,0-0,4-1-0 Заказ 22,5 2 0,4 1
К61-0,2-1,0-1-0 Стандарт 10,3 0,2 1 2-4
К61-0,5-1,0-1-0 Заказ 12,9 0,5 1 2-4
К61-1,0-1,0-1-0 Заказ 17,3 1 1 2-4
К61-1,5-1,0-1-0 Заказ 21,7 1,5 1 2-4
К61-2,0-1,0-1-0 Заказ 26 2 1 2-4
К61-0,2-1,6-1-0 Стандарт 9,8 0,2 1,6 2-4
К61-2,0-1,6-1-0 Заказ 13,8 2 1,6 3-5
К61-0,5-1,6-1-0 Стандарт 16,4 0,5 1,6 3-5
К61-1,0-1,6-1-0 Заказ 20,8 1 1,6 3-5
К61-1,5-1,6-1-0 Заказ 25,2 1,5 1,6 3-5
К61-2,0-1,6-1-0 Заказ 29,6 2 1,6 3-5
К63-0,2-1,0-1-0 Стандарт 9,7 0,2 1 4

К63-1,0-1,0-1-0 Заказ 13,7 1 1 4
К63-2,0-1,0-1-0 Стандарт 18,3 2 1 4
К63-3,5-1,0-1-0 Заказ 31,5 3,5 1 4
К63-3,5-1,8-1-0 Заказ 36,5 3,5 1,8 4

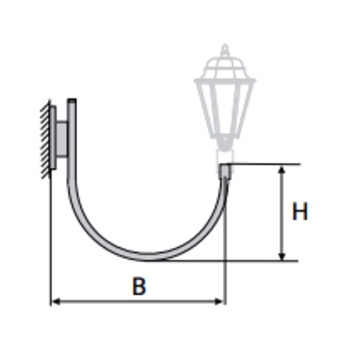

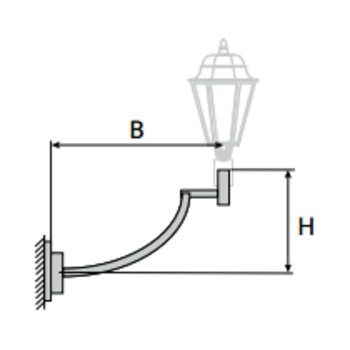

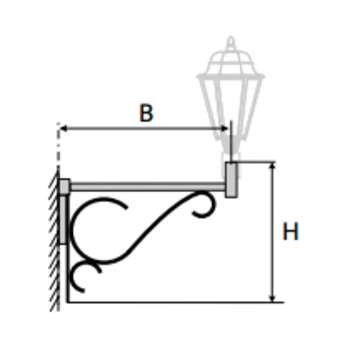

КРОНШТЕЙНЫ НА СТЕНУ

Номенклатурные названияВес, кгВертик. размер, мГоризонт. размер, мКоличество ОП, шт.Схема
К30н-0,5-0,6-12-5 12,0 0,5 0,6 1
К30н-0,7-0,9-12-5 18,0 0,7 0,9 1
К36-0,6-0,6-12-5 12,2 0,6 0,6 1
К36-0,6-0,8-12-5 13,5 0,6 0,8 1
К36-1,0-1,5-12-5 14,9 1,0 1,5 1
К41н-0,3-0,6-12-5 9,2 0,3 0,6 1
К41н-0,4-0,8-12-5 10,5 0,4 0,8 1
К41н-0,8-1,5-12-5 11,9 0,8 1,5 1

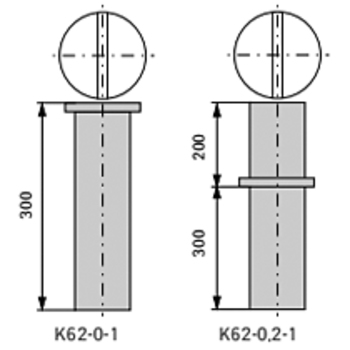

КРОНШТЕЙН–НАВЕРШИЕ

Номенклатурные названияВес, кгВертик. размер, мГоризонт. размер, мКоличество ОП, шт.Схема
К62-0-1 1,68 0
К62-0,2-1 2,76 0,2

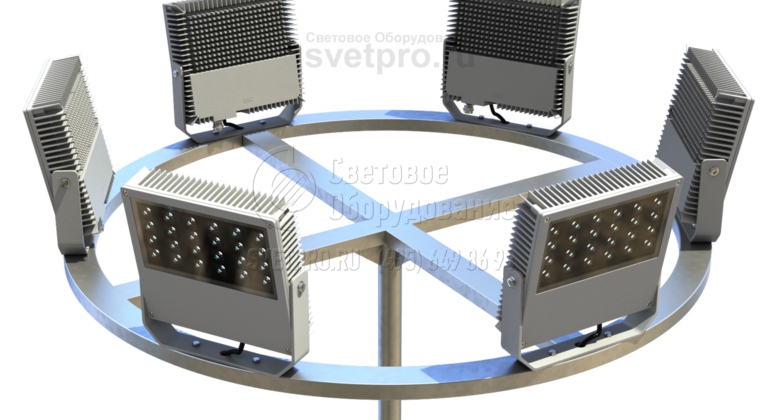

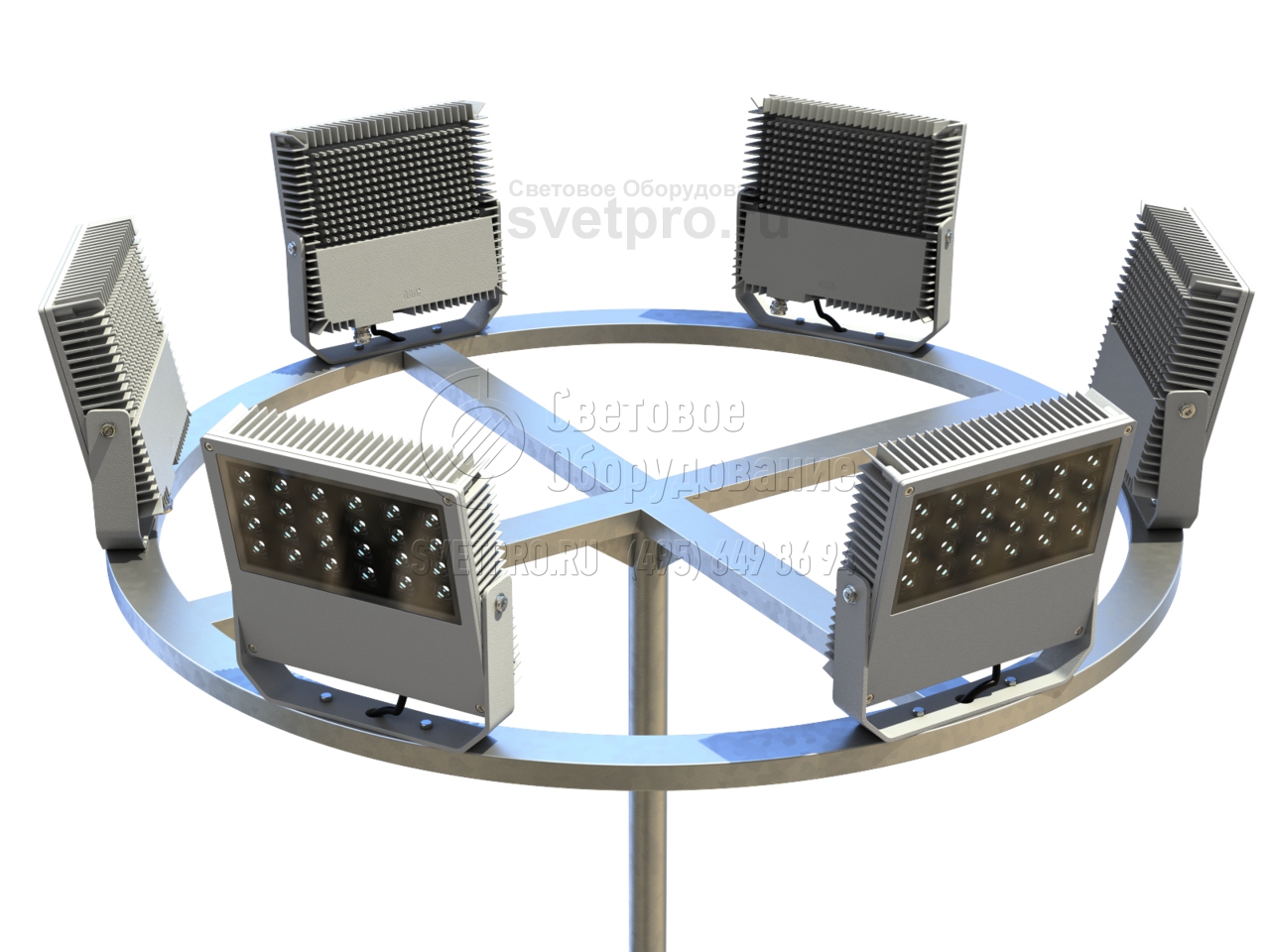

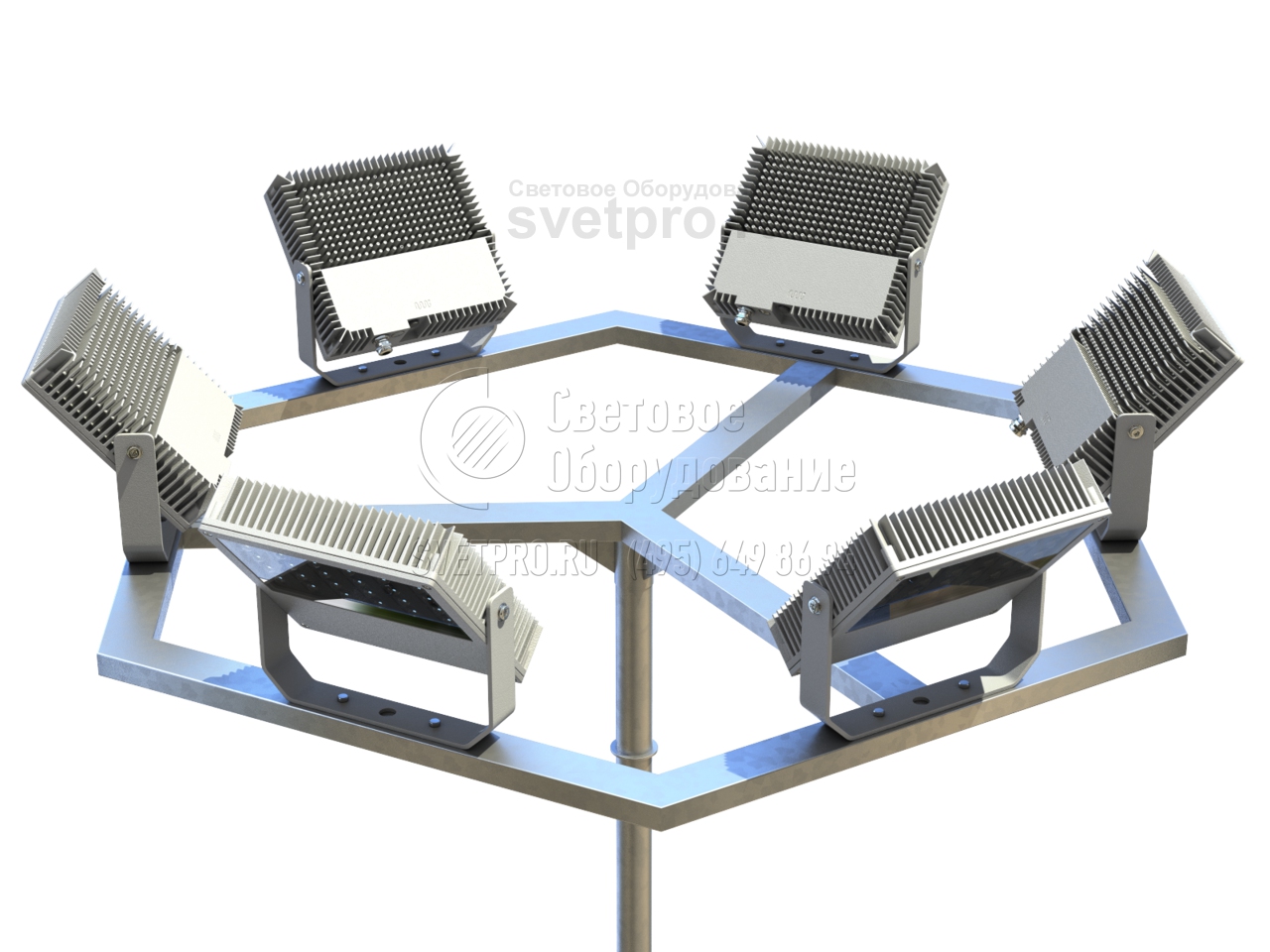

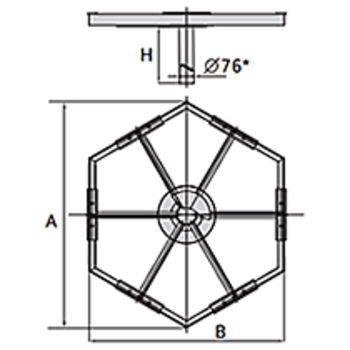

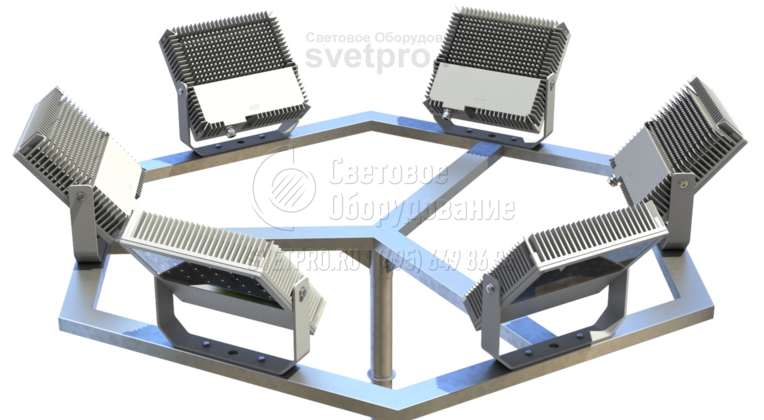

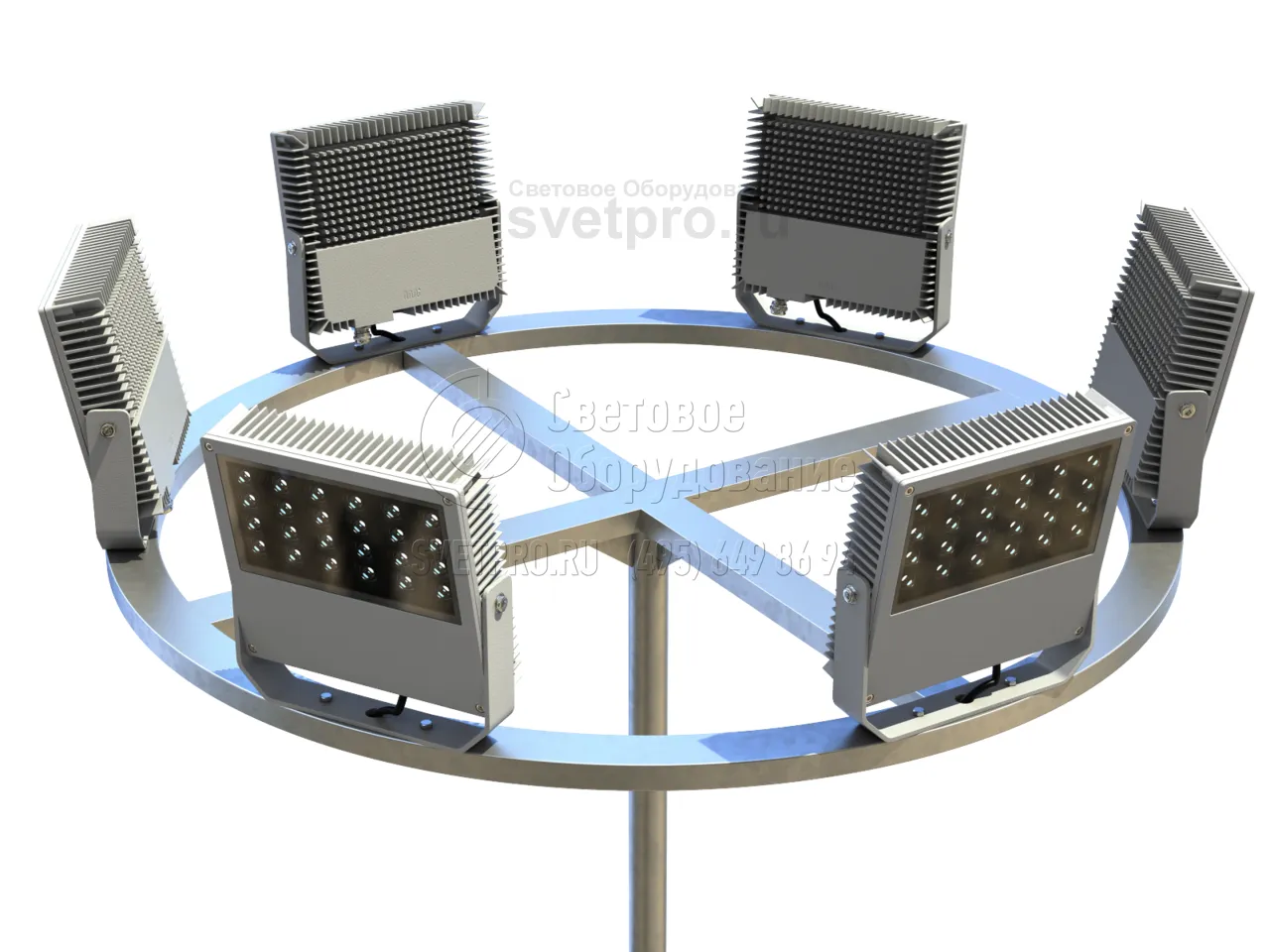

КРОНШТЕЙН-КОРОНА

Номенклатурные названияВес, кгВертик. размер, мГоризонт. размер, мКоличество ОП, шт.Схема
Кр 10 – 2000-1732 39,6 2,0 1,7 6

Кр 03 – 1200-1039 44,8 1,2 1,04 6
