Стандарт (серия 1) Кронштейн для консольных светильников

Главная > Каталог продукции > Стальные опоры и мачты > Кронштейны, оголовники > Стандарт (серия 1) Кронштейн для консольных светильников

Цена*: по запросу

* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну

Мы работаем с ЭДО СБИС

Звоните +7 (495) 649-86-94

Область применения:

Функц. освещение улиц и дорог с высокой, средней и низкой интенсивностью движения; освещение дворов, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, автозаправочных станций, автомобильных парковок, прилегающих тер-рий общественных зданий.

Назначение:

Кронштейны, оголовники

ОПИСАНИЕ

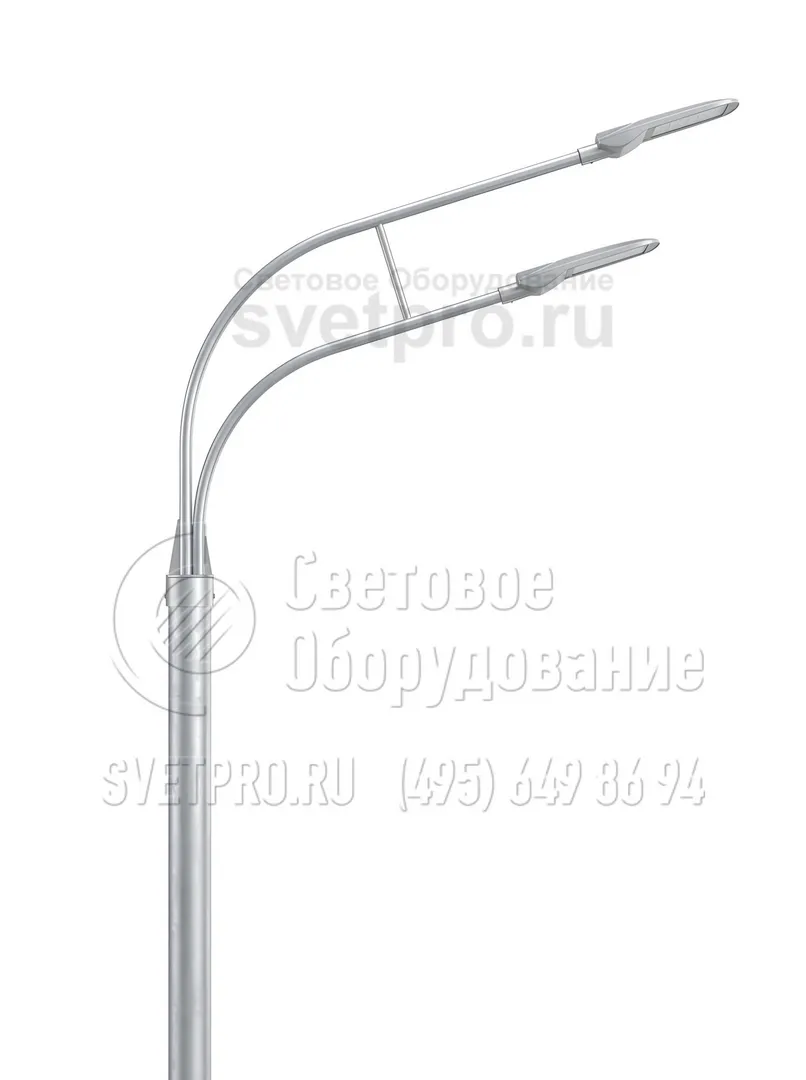

Кронштейны серии 1 «Стандарт» предназначены для крепления консольных светильников к опорам освещения. Они используются в конструкциях, освещающих дворы, улицы, парковые зоны, районы коттеджных поселков, дороги, автомобильные парковки. В зависимости от количества рожков такие кронштейны могут быть одно, двух, трех, и четырехрожковыми, а в зависимости от направленности рожков – одно- (все рожки направлены в одну сторону) и разнонаправленными (рожки направлены в разные стороны).

Кронштейны «Стандарт» имеют защитное покрытие, нанесенное методом горячего цинкования. Оно обеспечивает устойчивость изделий к коррозии и вредному влиянию окружающей среды, а также способствует увеличению срока службы кронштейнов до тридцати лет. При необходимости кронштейны можно дополнительно обработать лакокрасочным покрытием.

Изделия монтируются на верхнем торце опор и жестко фиксируются. Места их установки указываются в описании опорных конструкций. Кронштейны характеризуются различной высотой и вылетом и представлено в вариантах, имеющих от одного до шести рожков. В стандартном исполнении подразумевается угол наклона кронштейна 15^о.

Типы применяемых опор

Кронштейны данной серии могут устанавливаться как на опоры (трубчатые и конические), так и на различные поверхности типа стен сооружений и зданий.

Способ установки

Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.

Преимущества

Имеется широкий ассортимент продукции различного исполнения и размеров.
Различные типы крепления позволяют установить кронштейн на любую опору и вертикальную поверхность.
В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

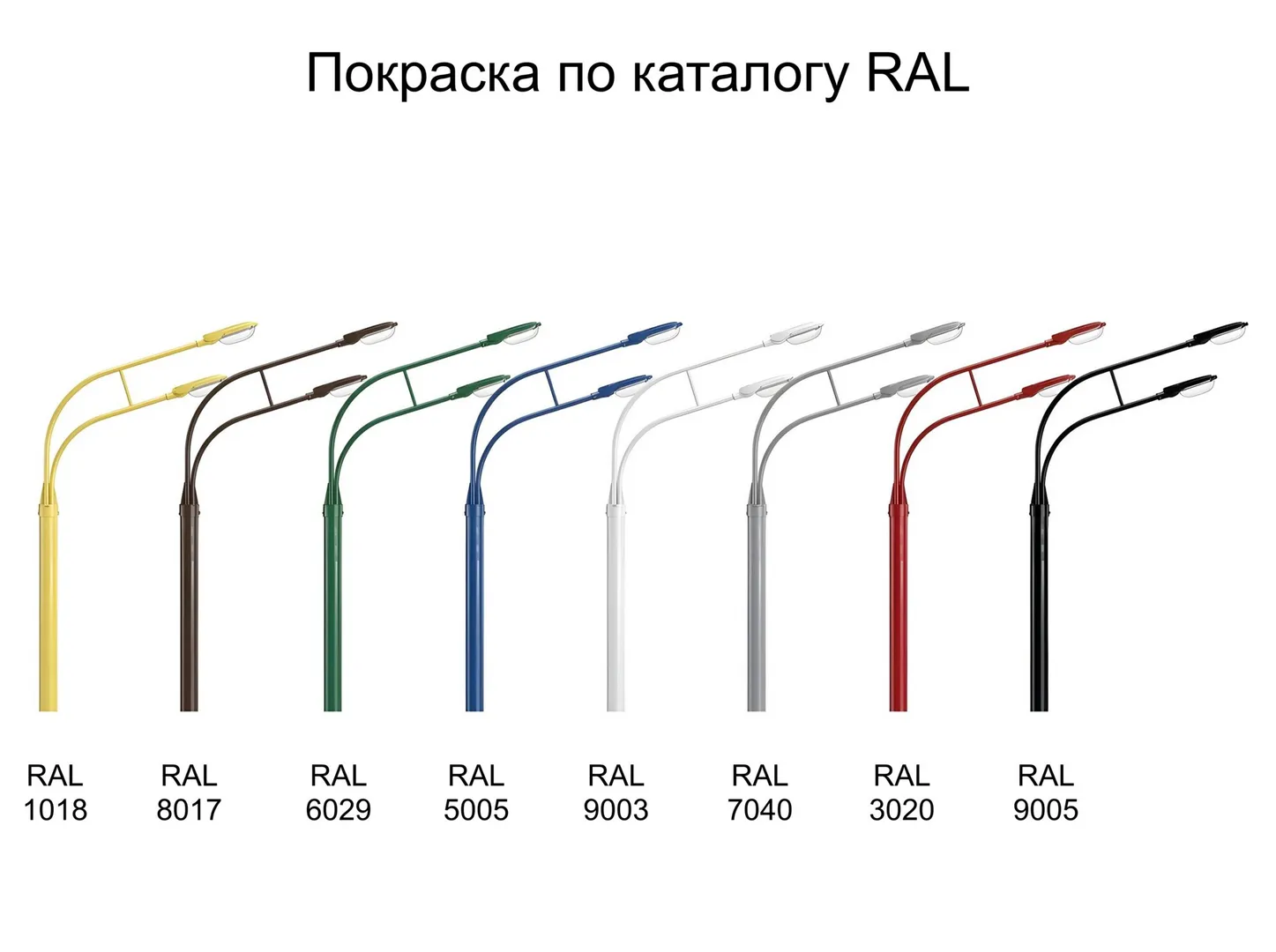

Кронштейн может быть обработан декоративным лакокрасочным покрытием или эмалью (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

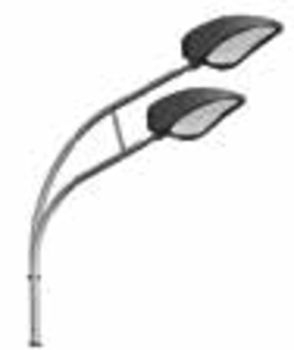

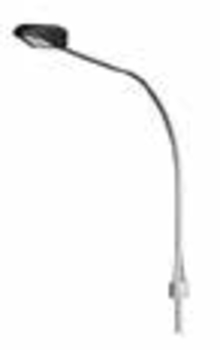

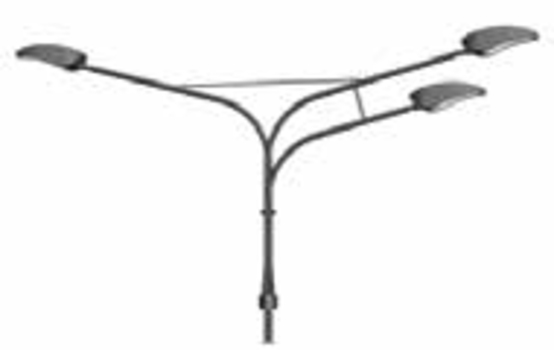

Однорожковые	Двухрожковые	Трехрожковые

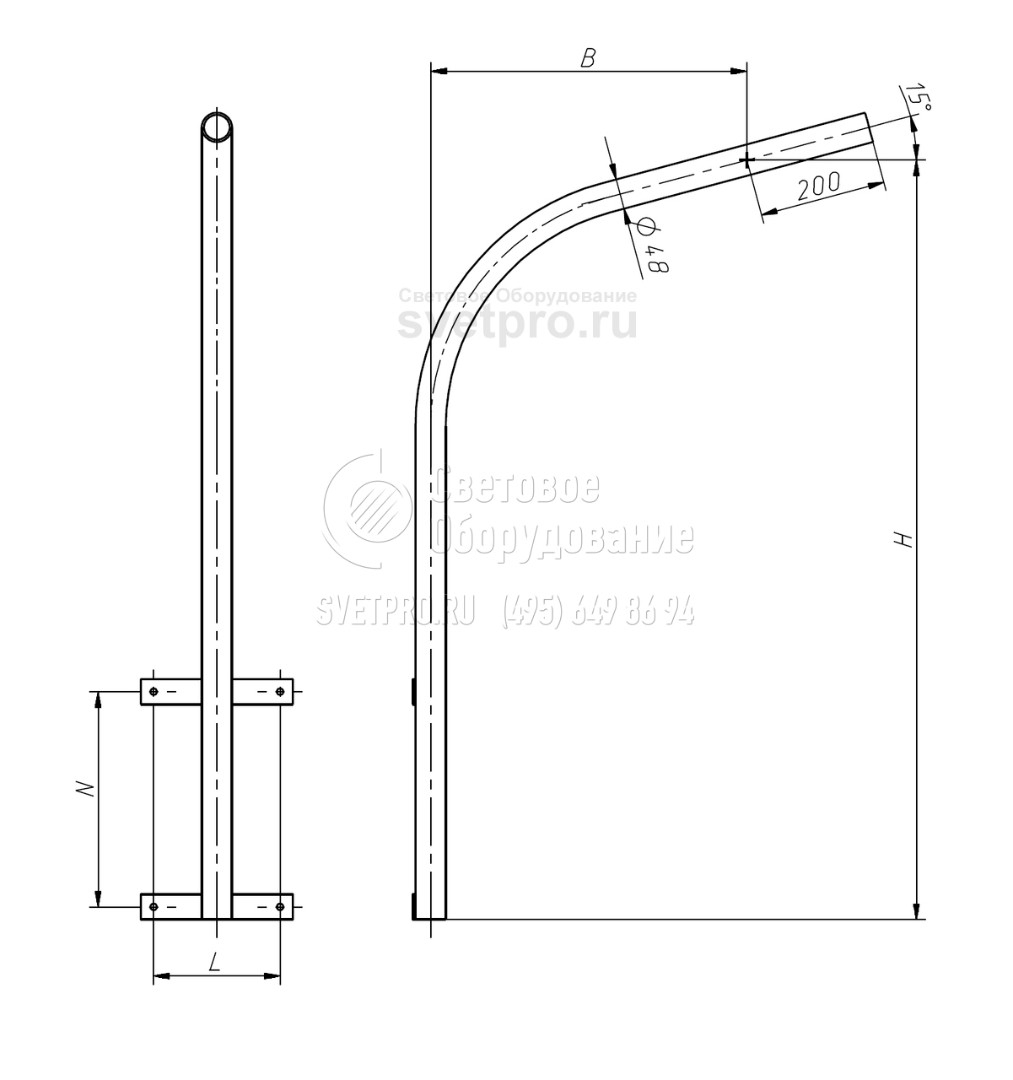

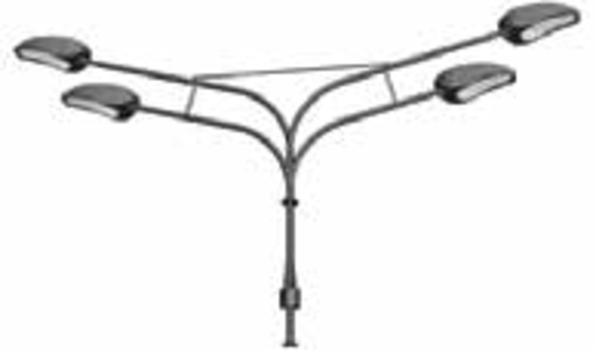

Четырехрожковые	Настенные	Приставные

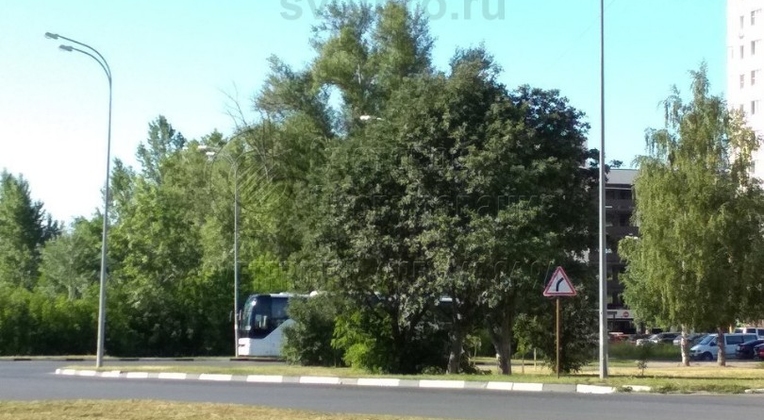

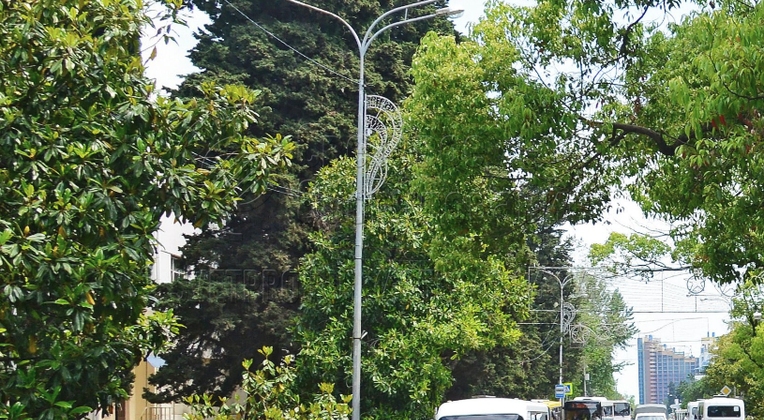

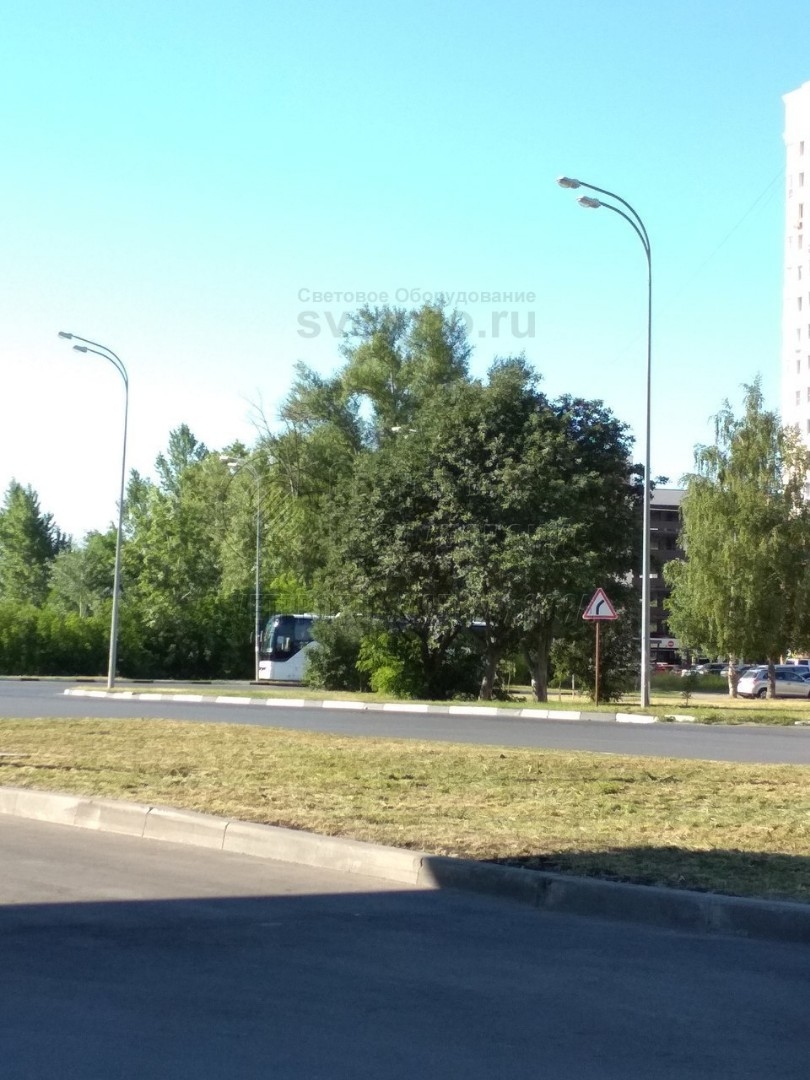

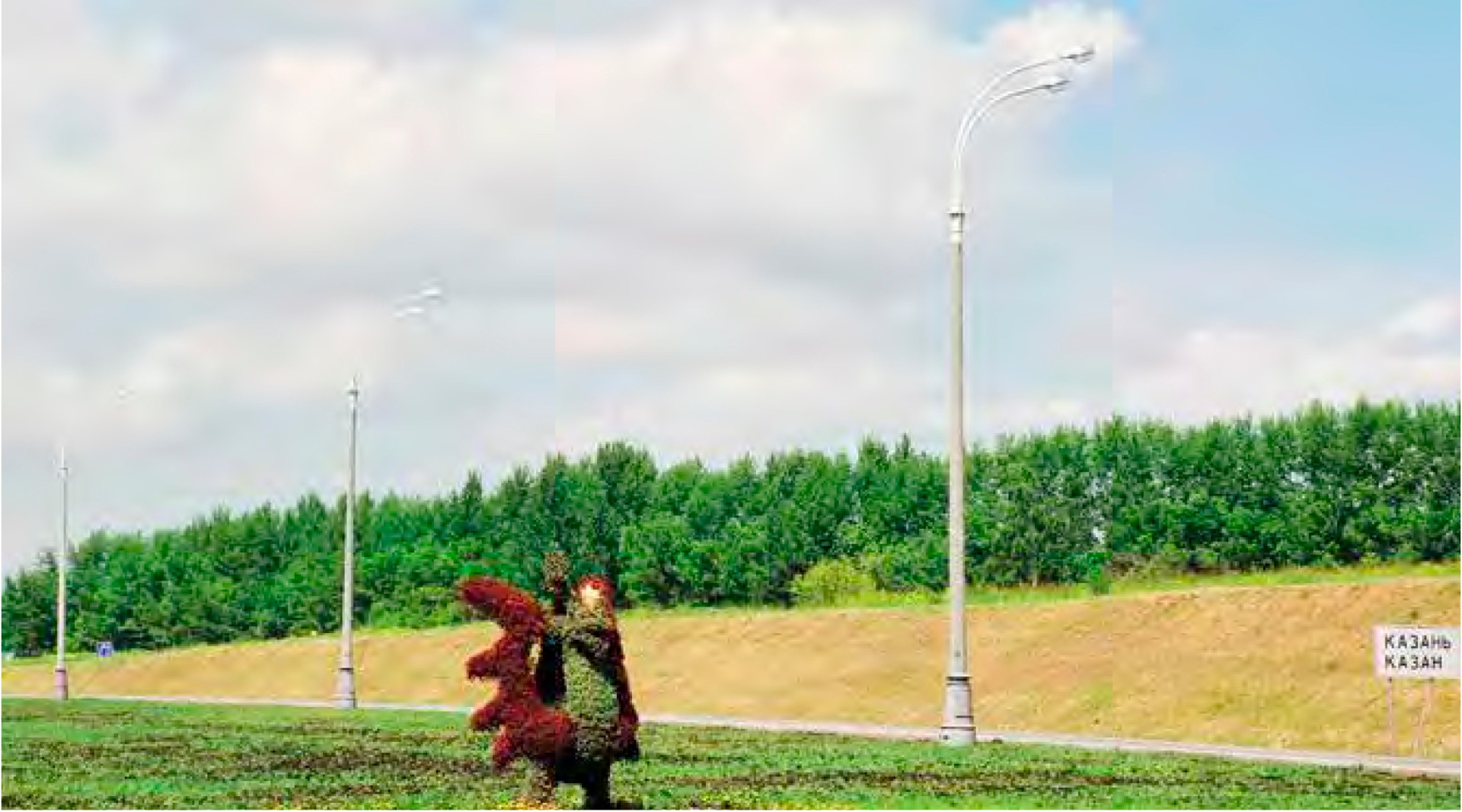

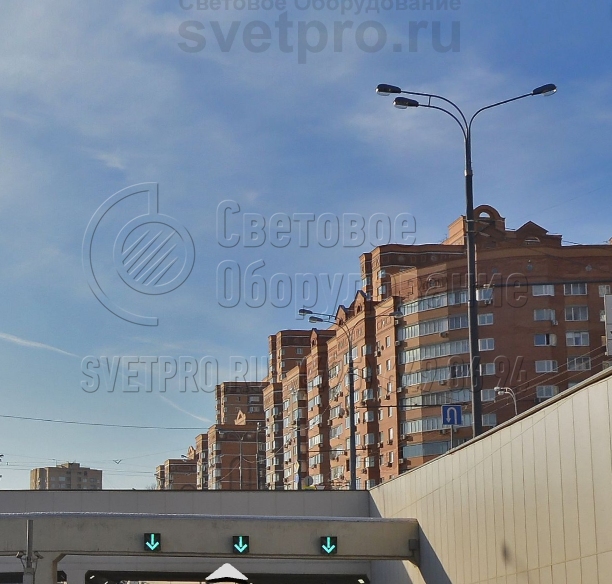

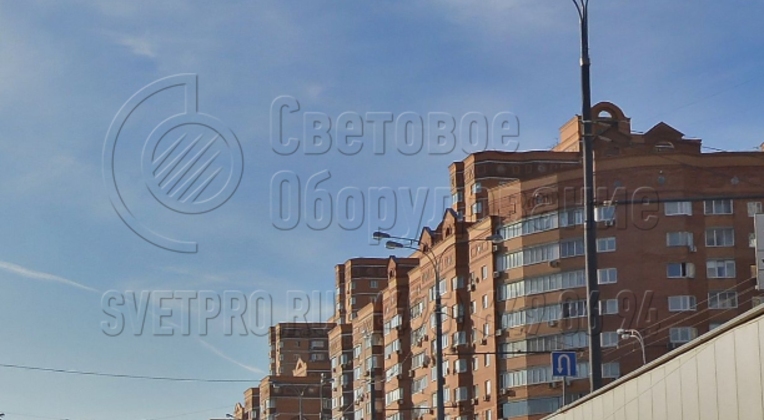

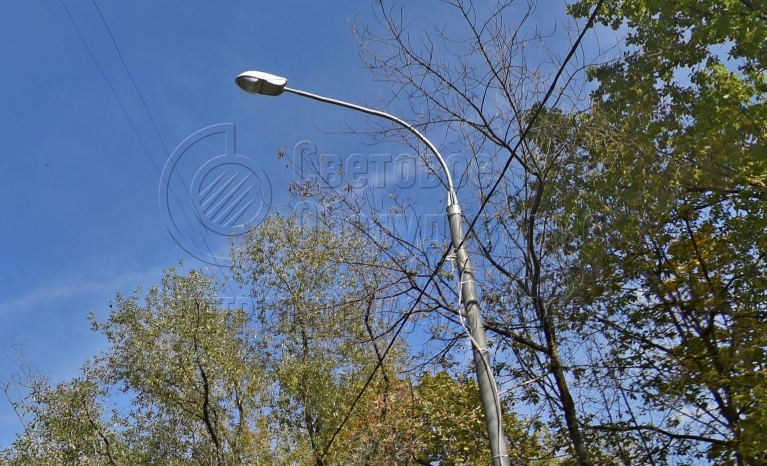

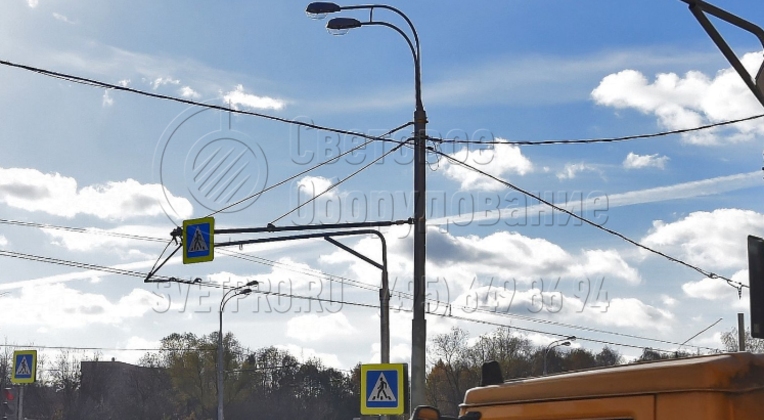

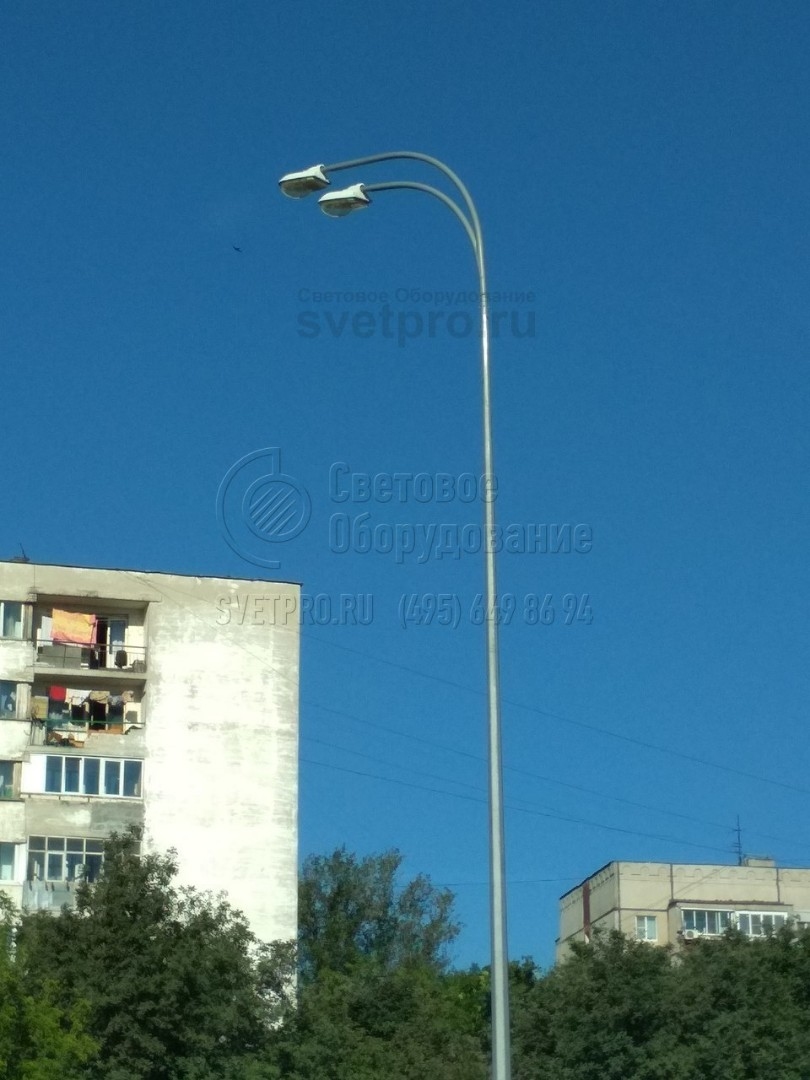

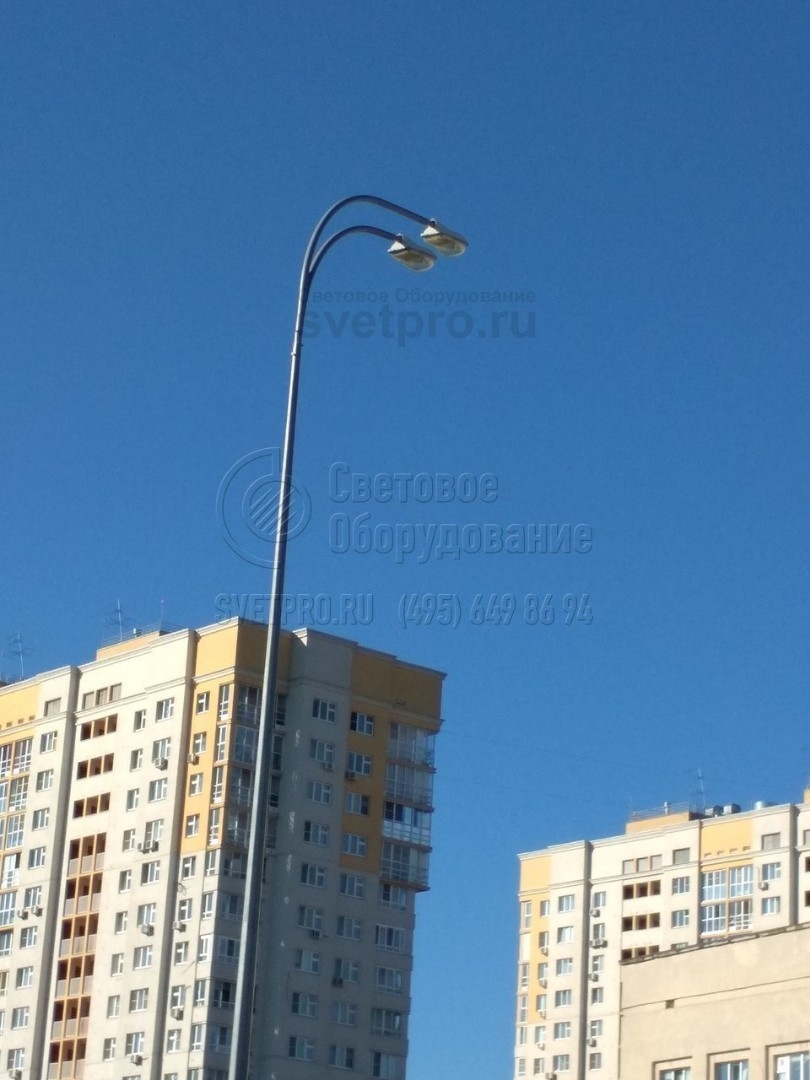

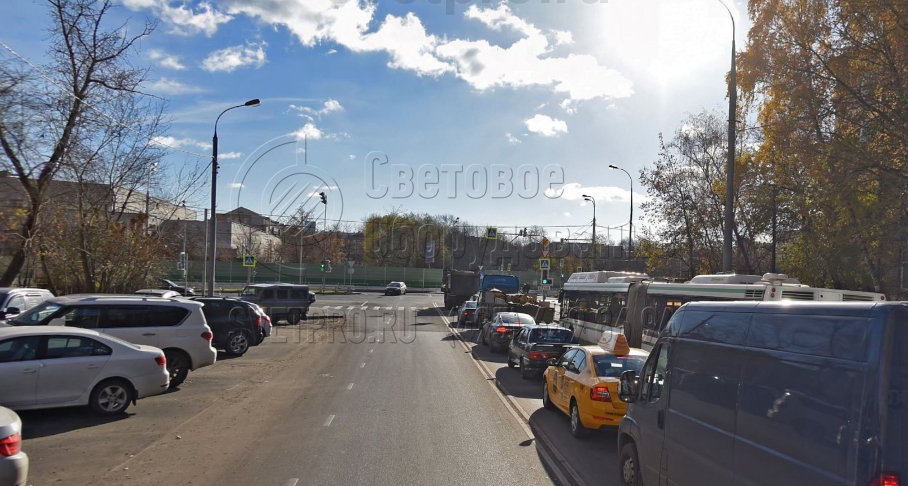

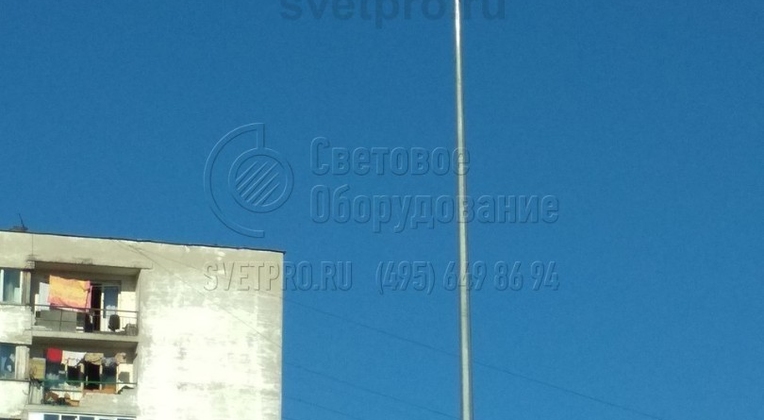

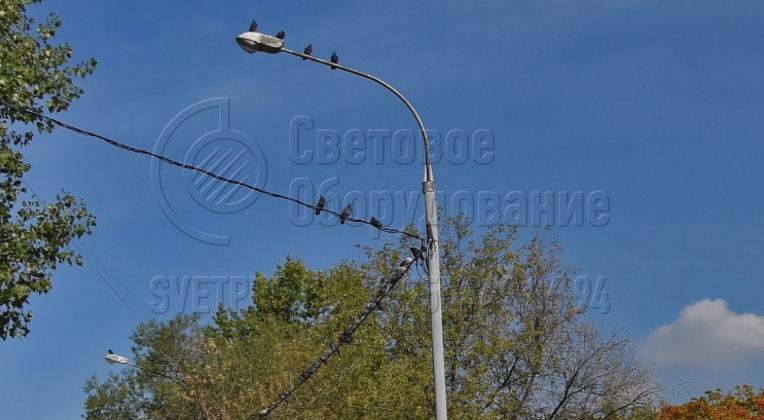

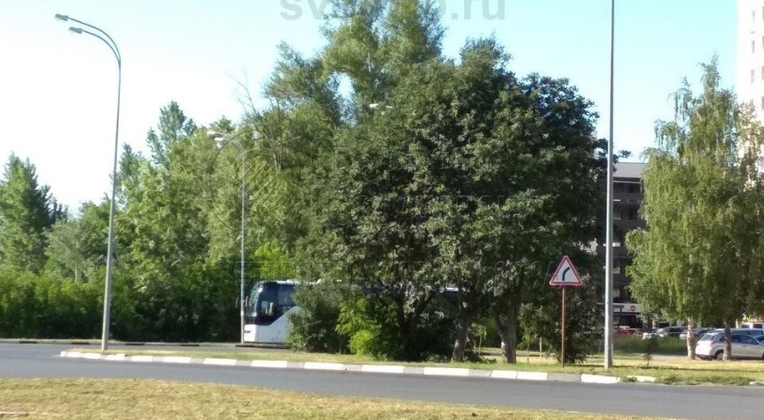

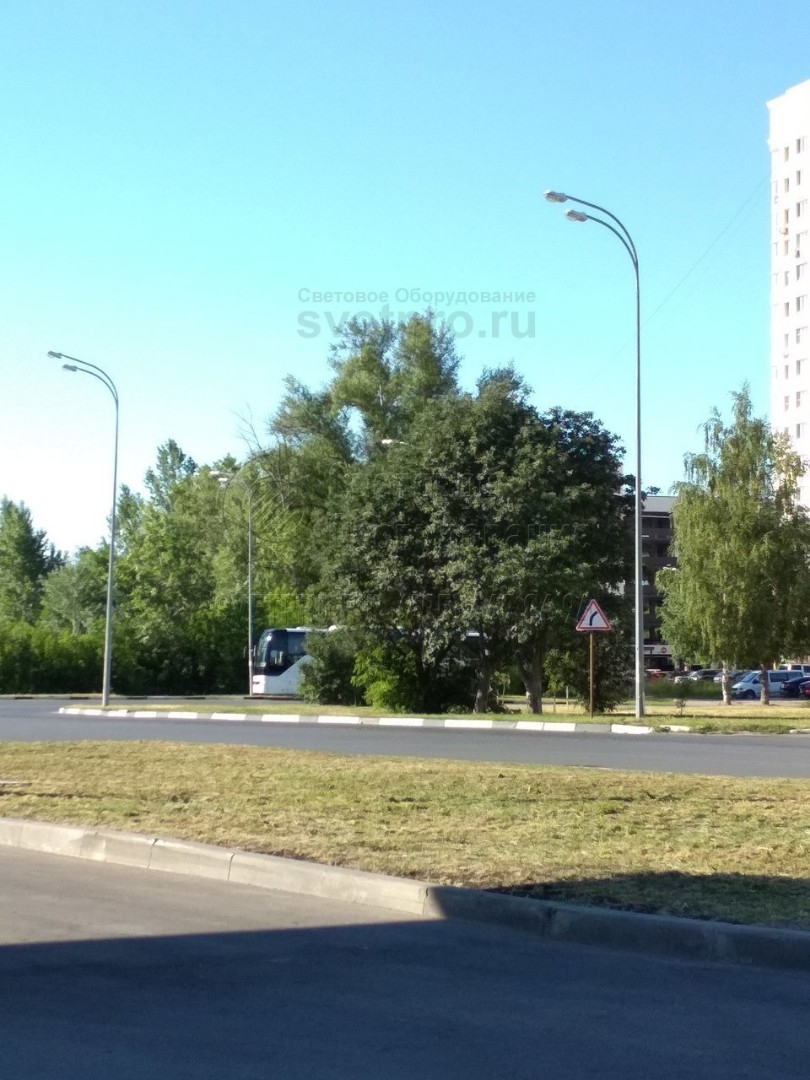

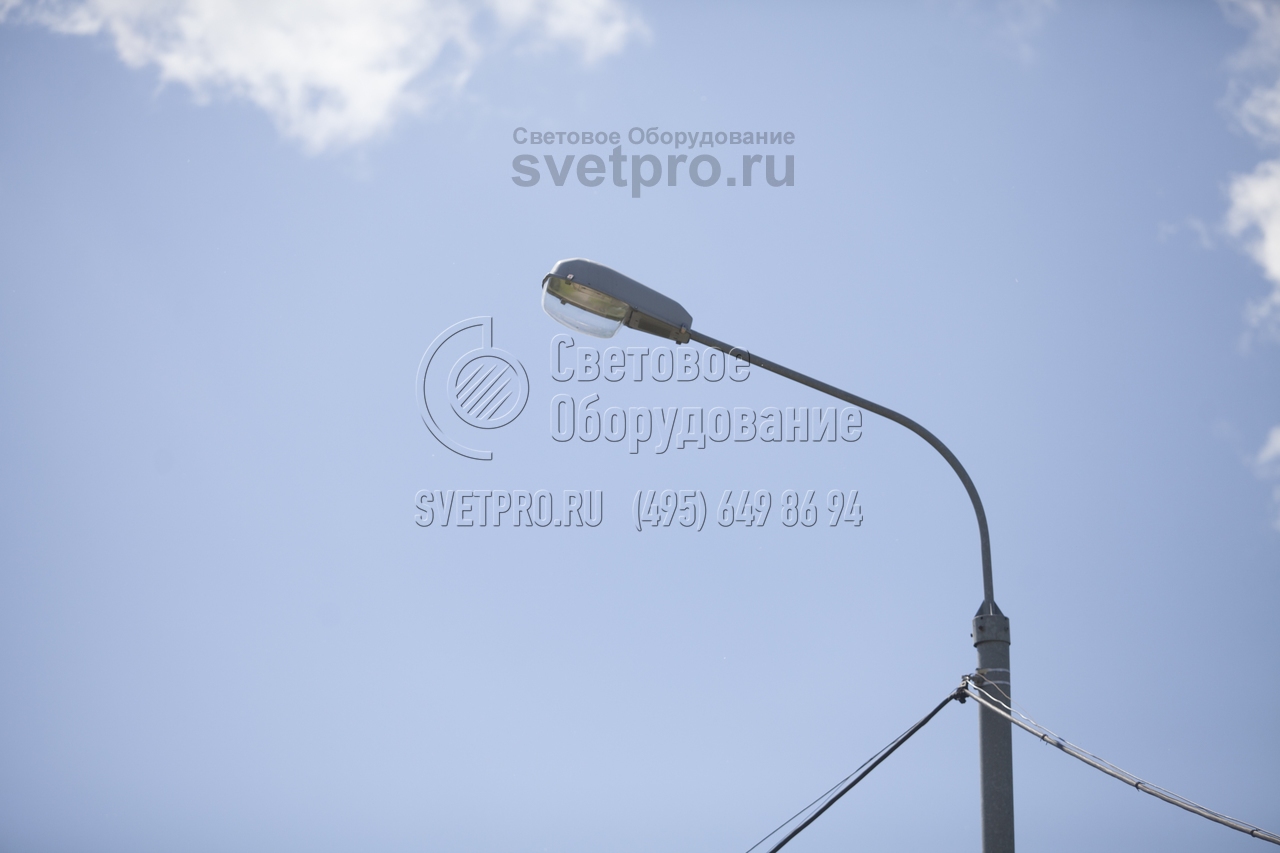

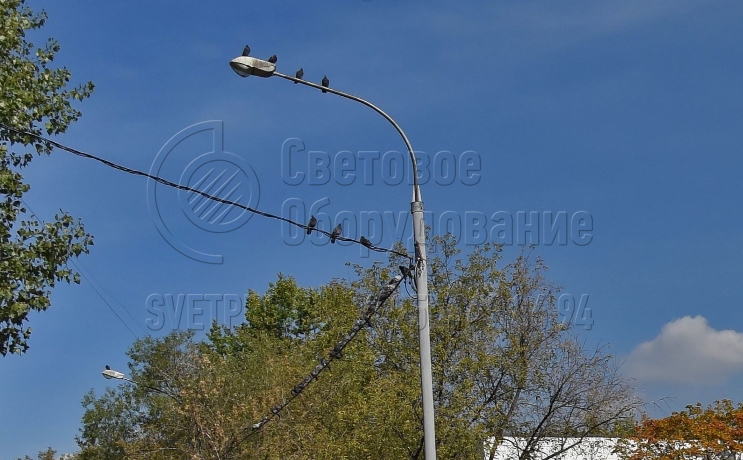

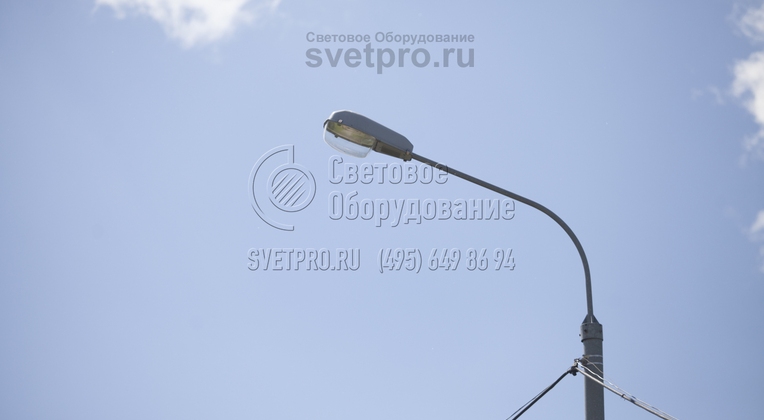

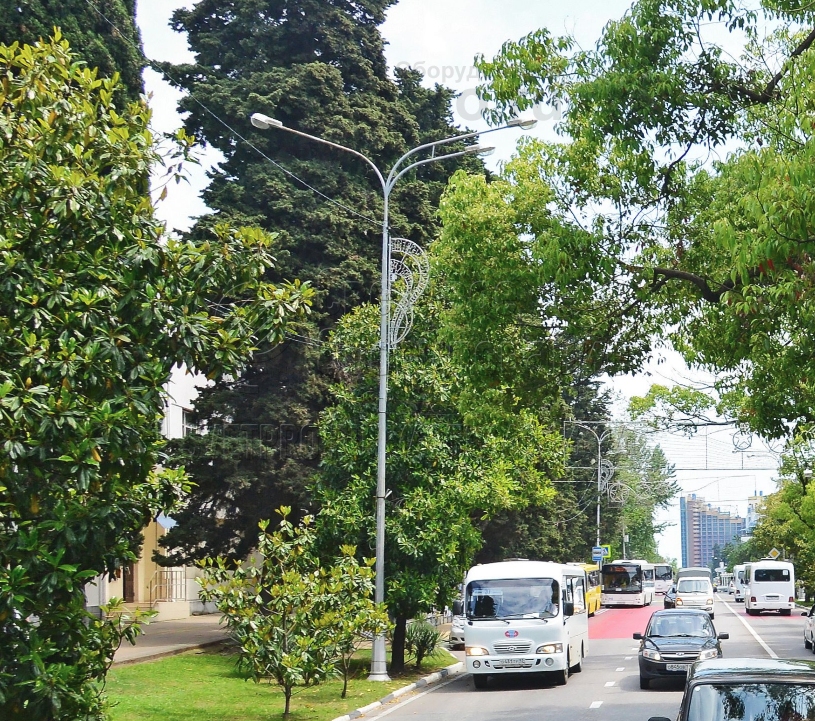

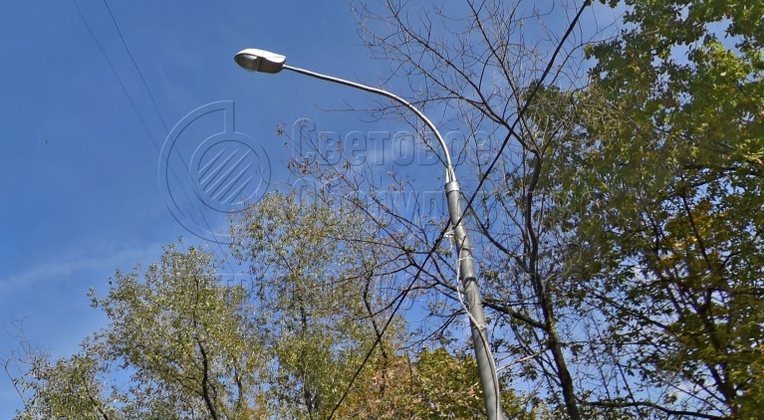

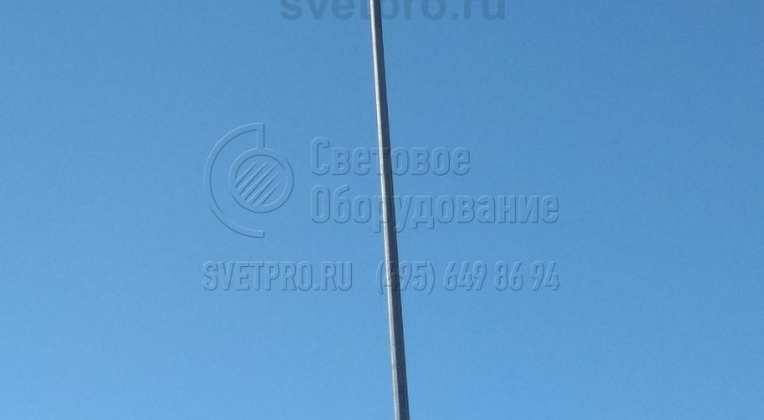

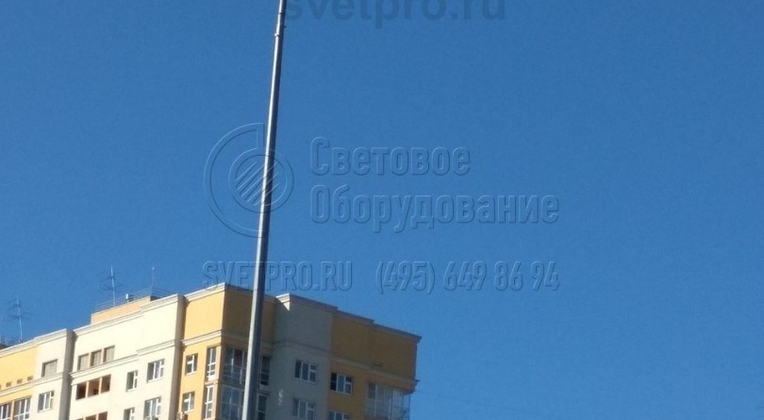

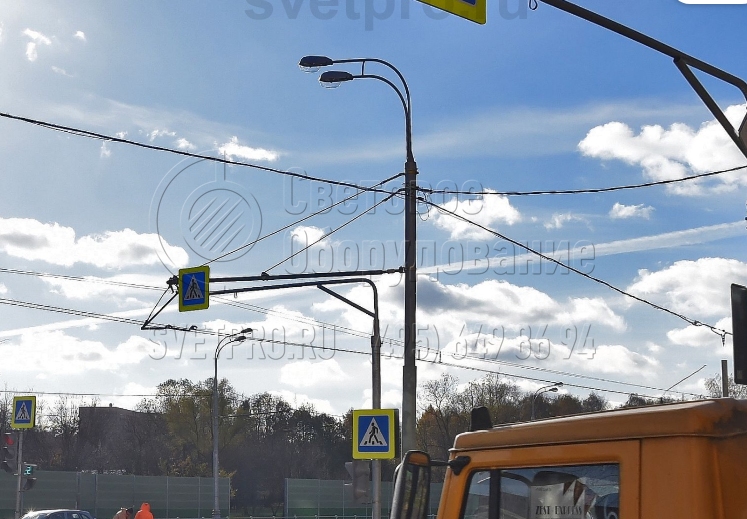

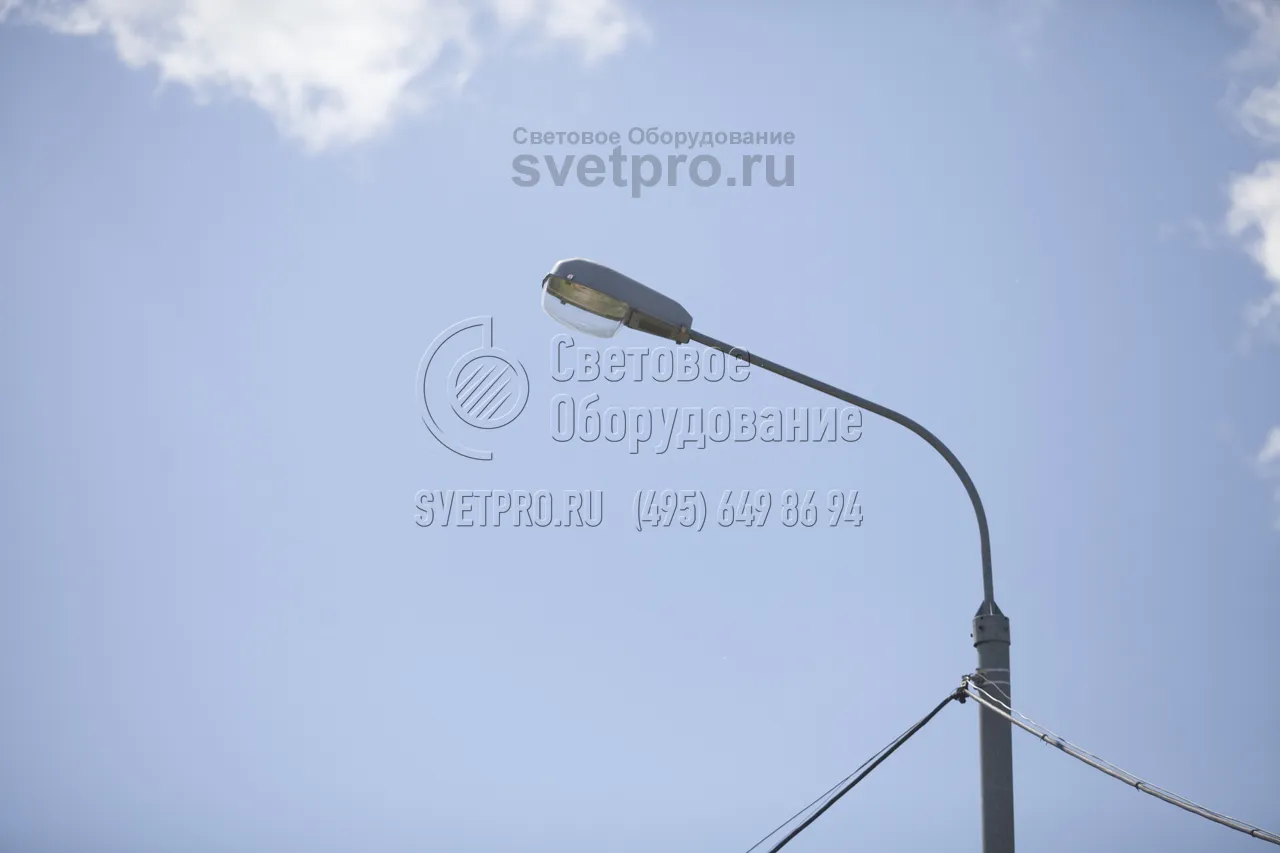

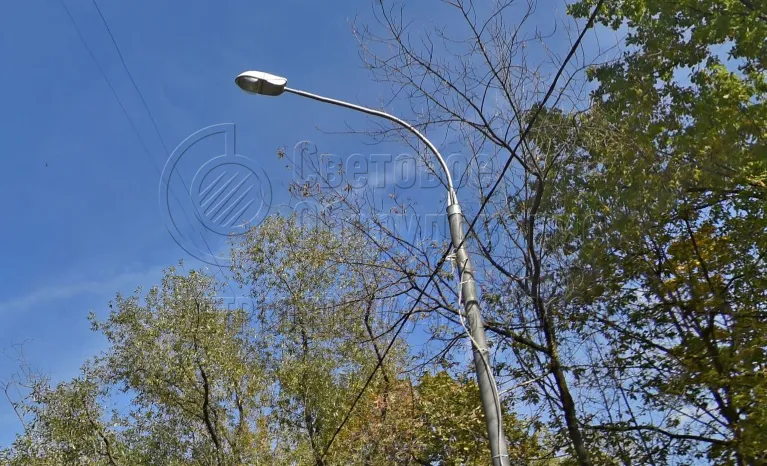

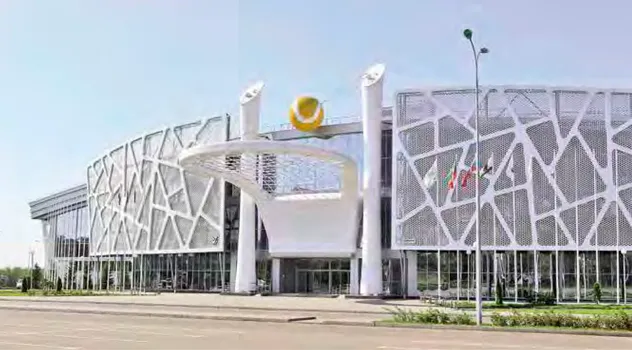

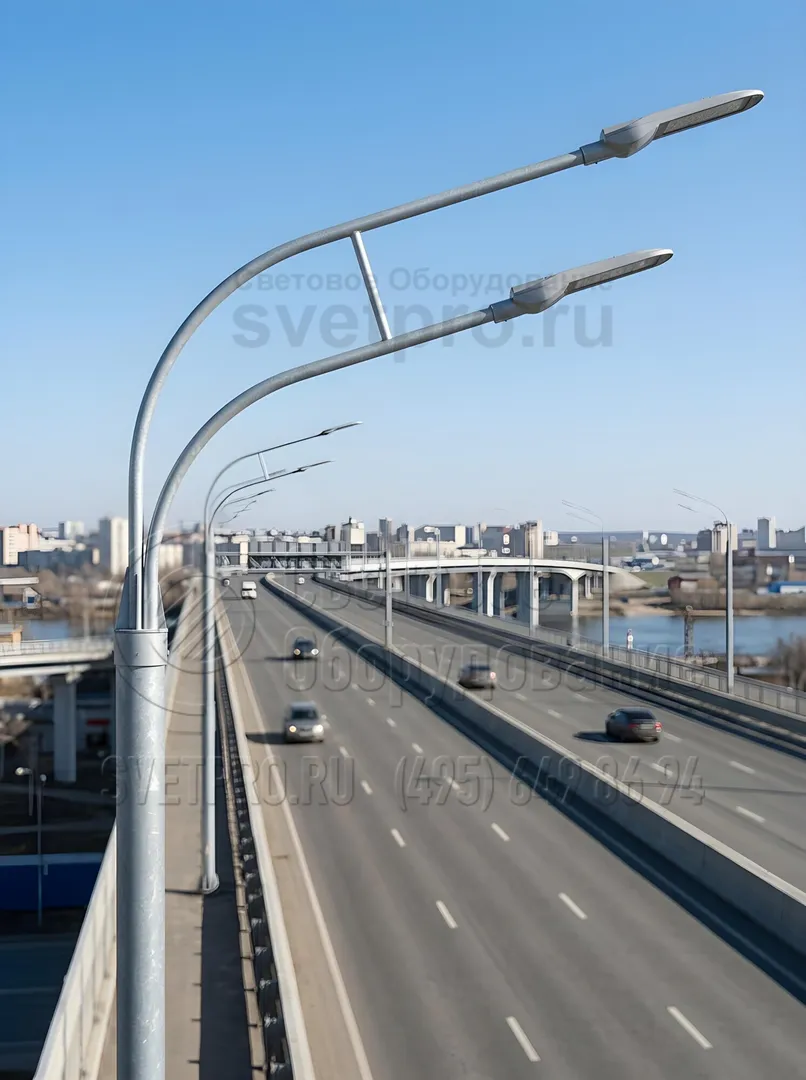

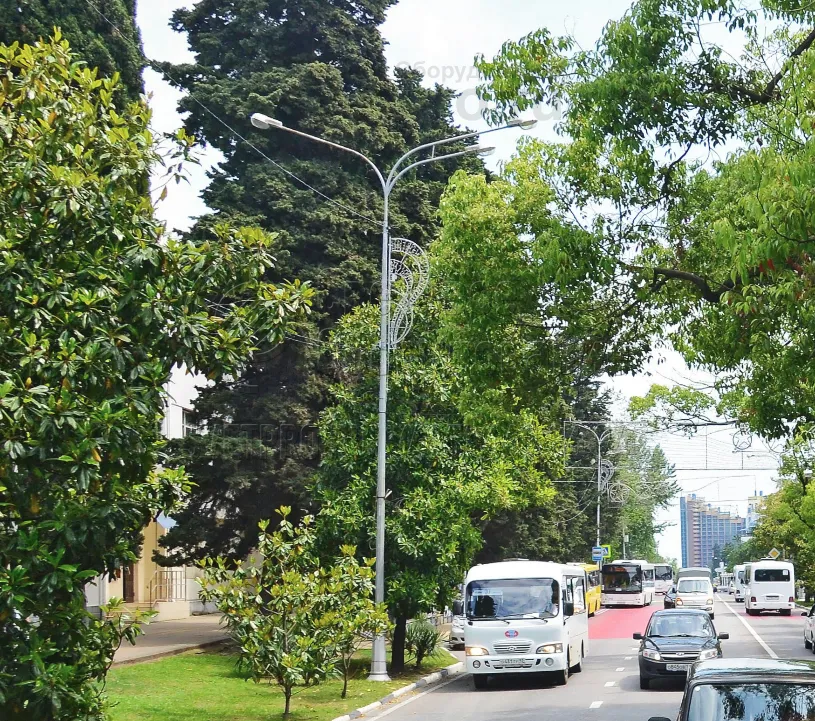

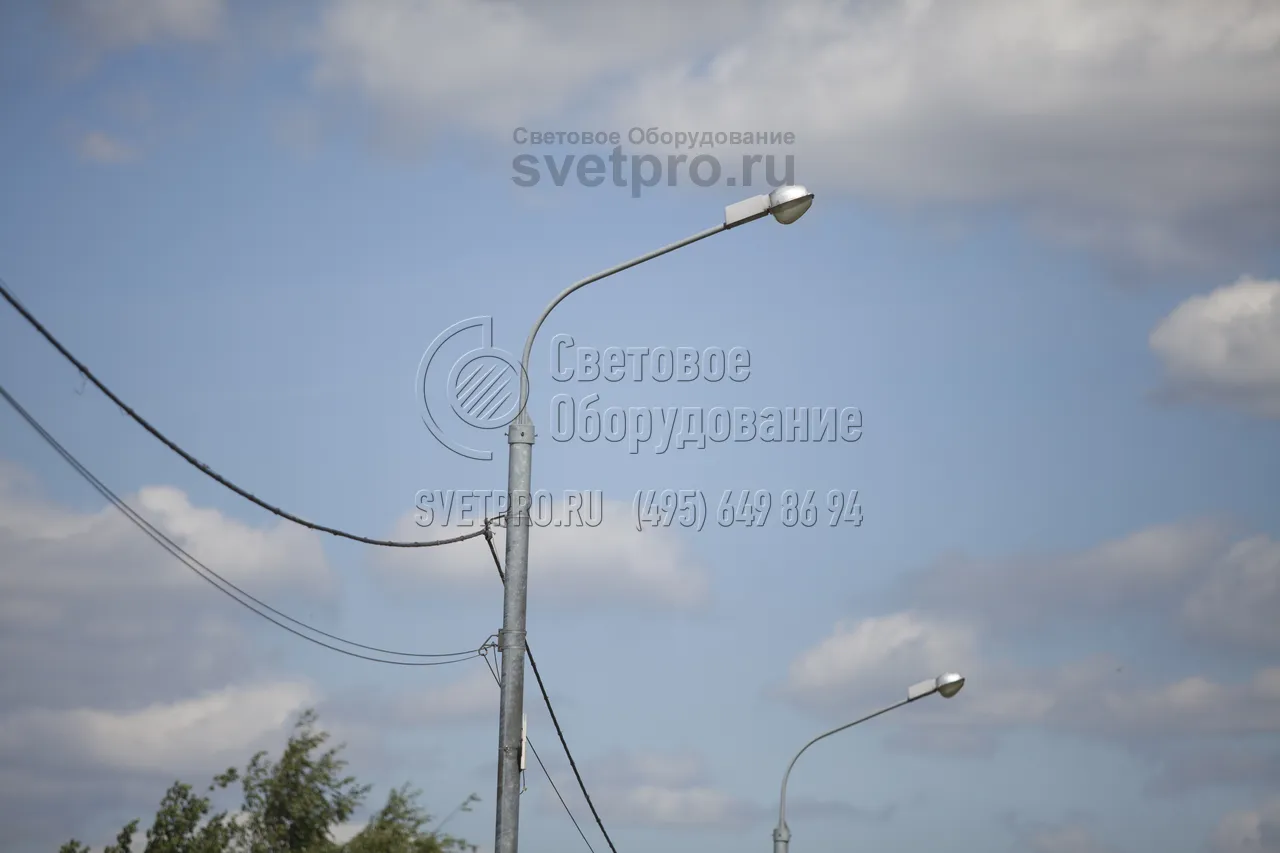

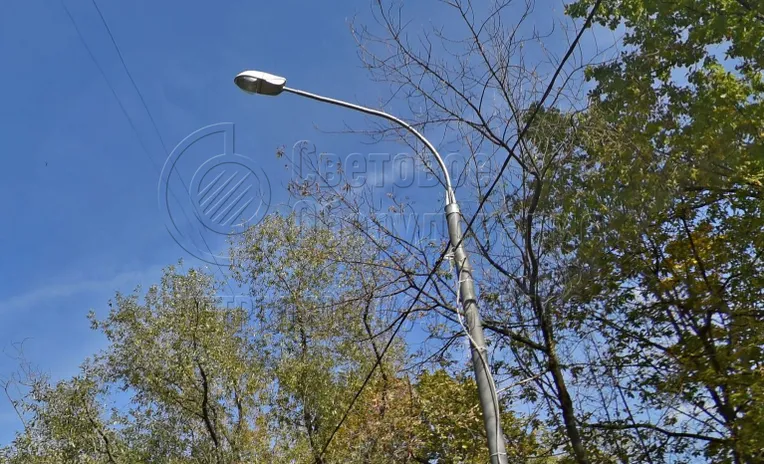

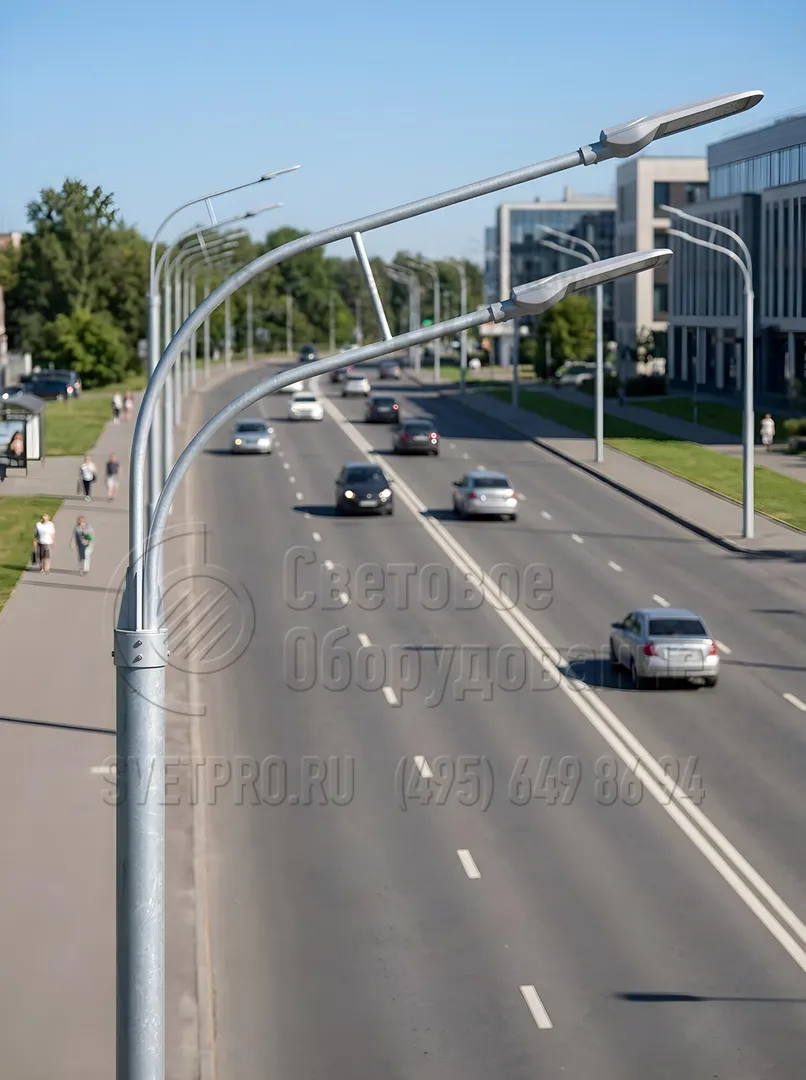

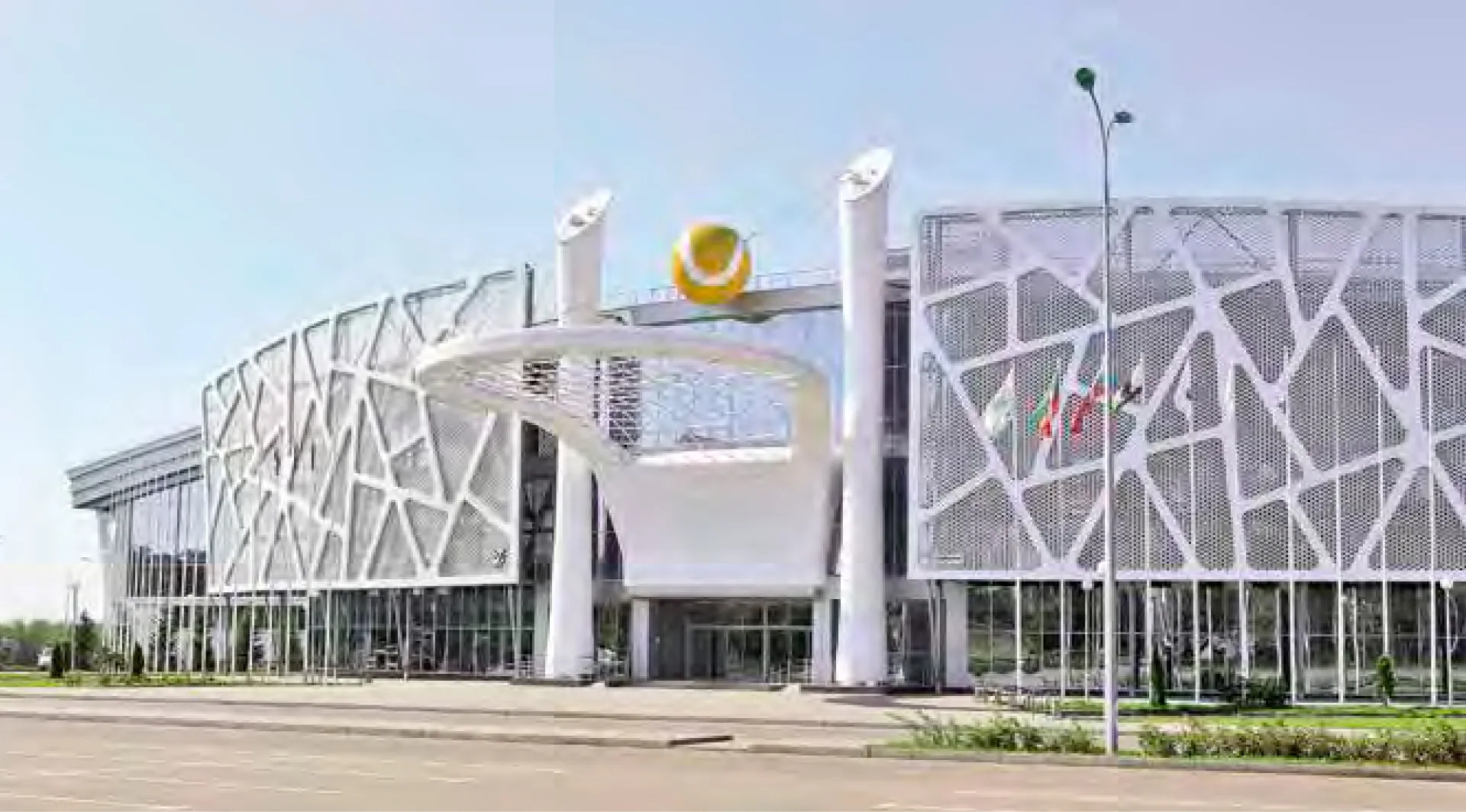

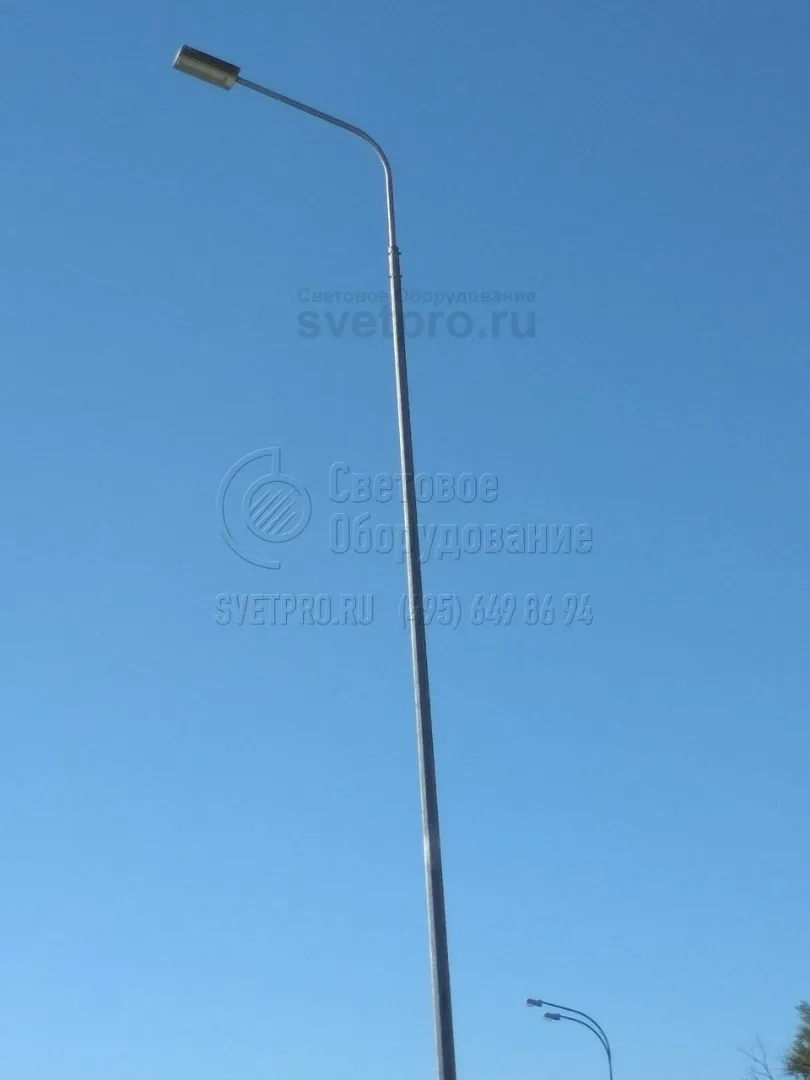

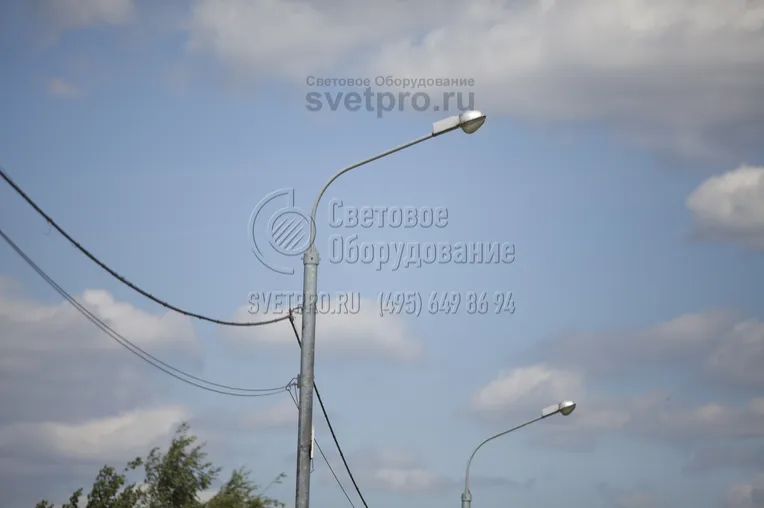

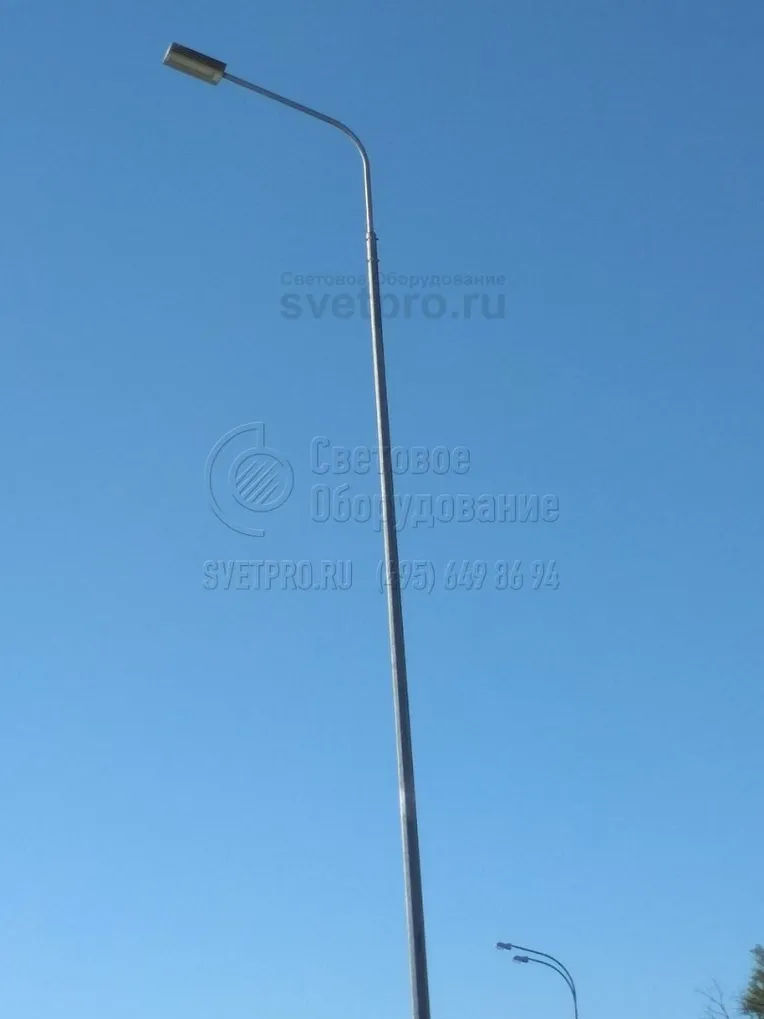

фото с объектов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Покрытие:	Горячее цинкование
Материал:	Трубный прокат
Артикул производителя:	Стандарт (серия 1)
Установка:	На верхний торец опоры

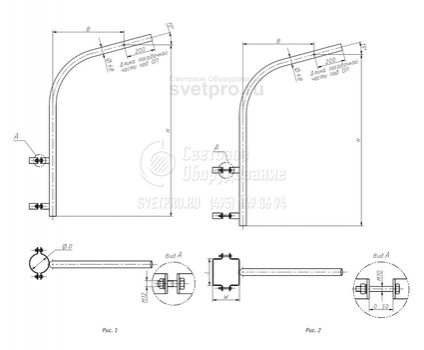

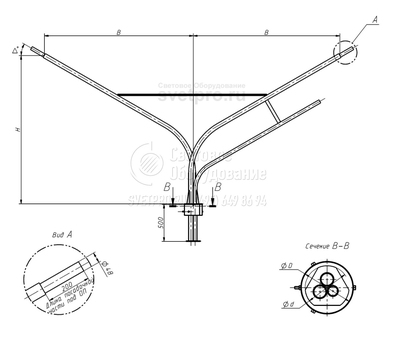

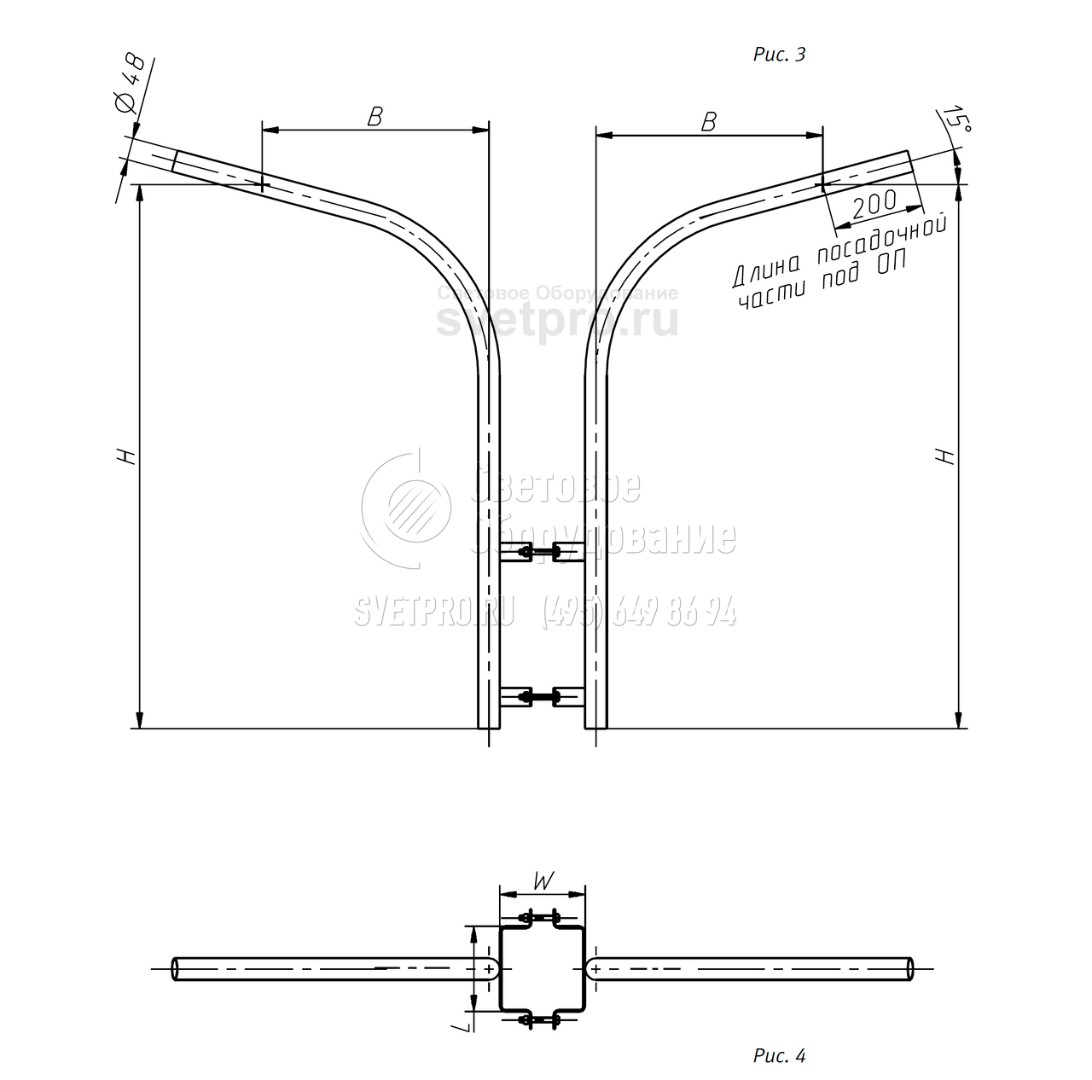

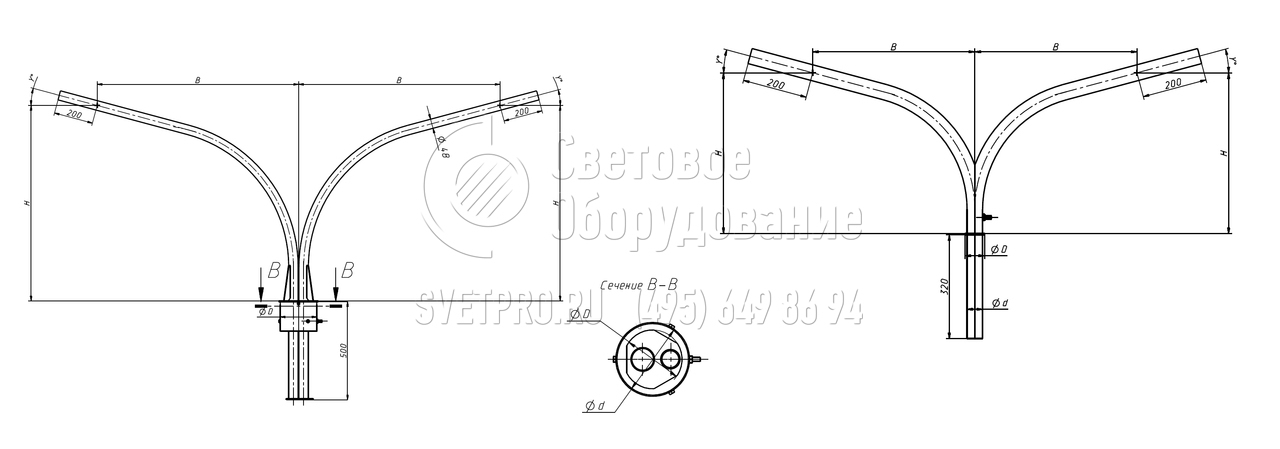

Таблица кодов заказа

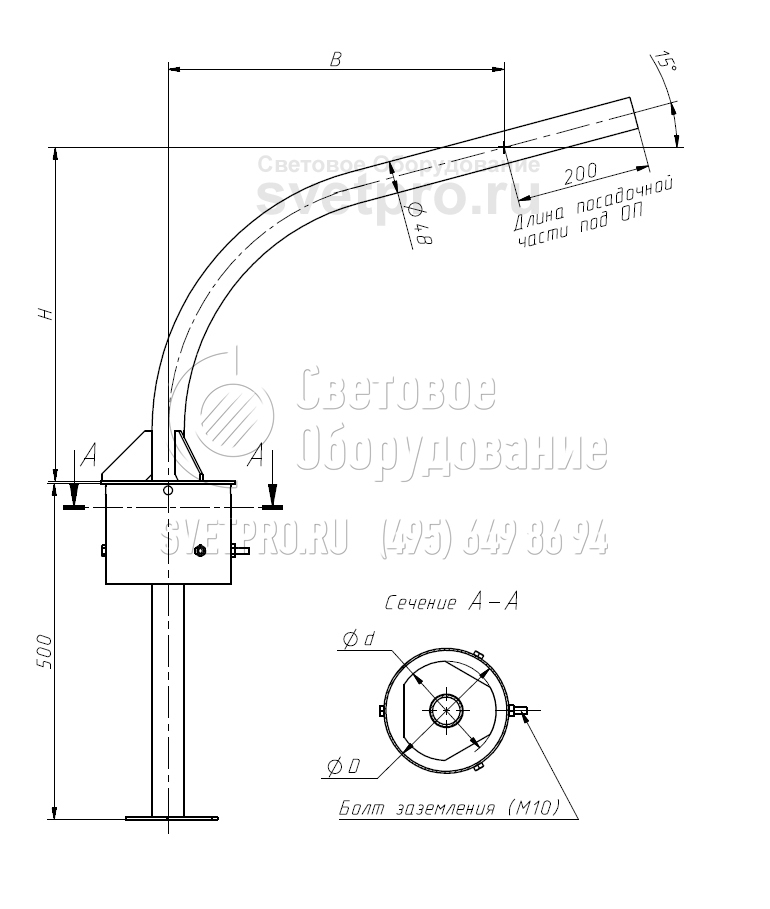

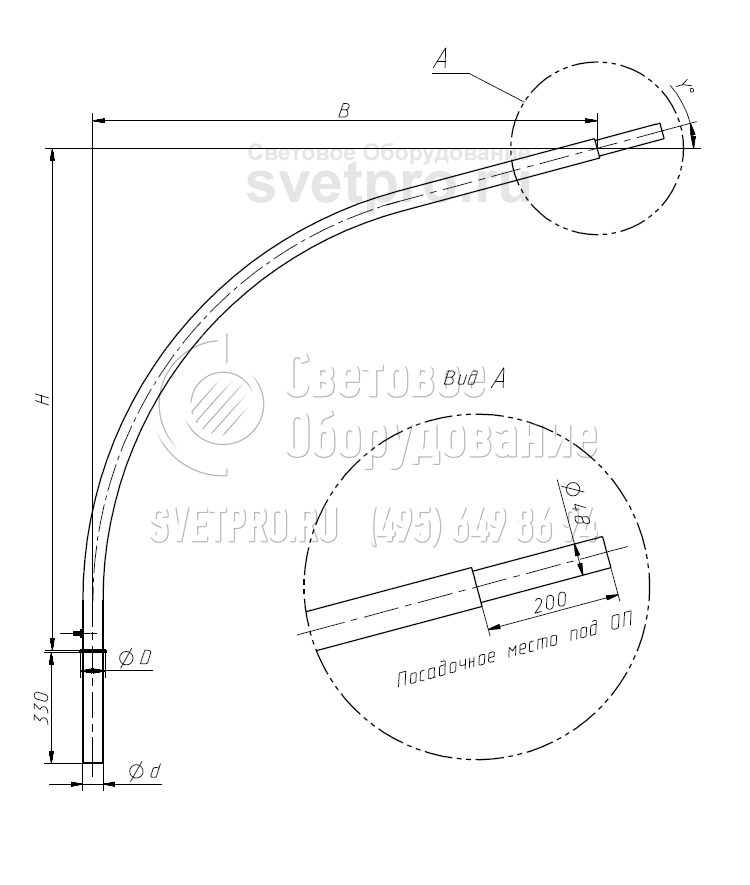

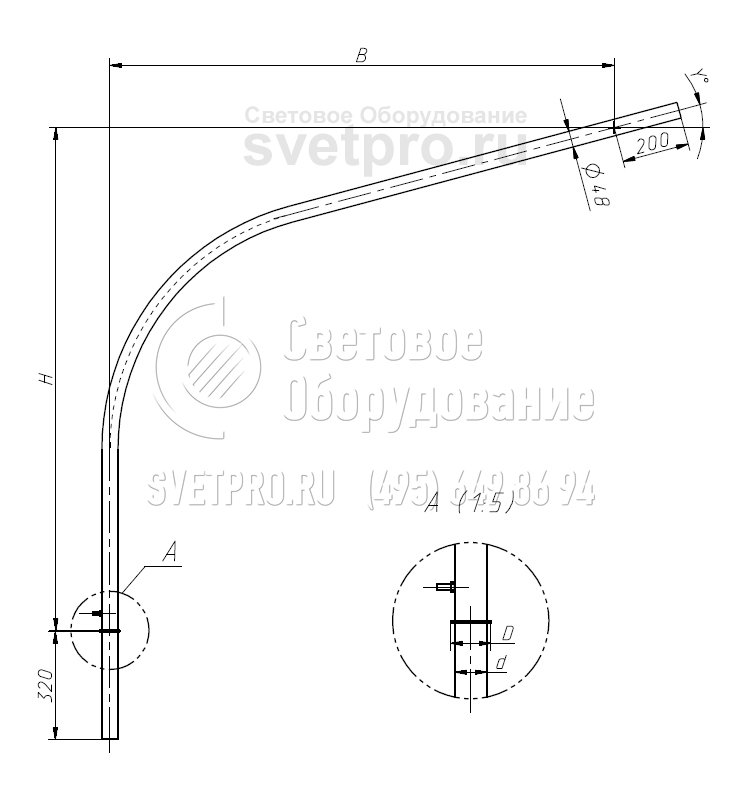

Кронштейны серии 1 под один консольный светильник на трубчатые опоры

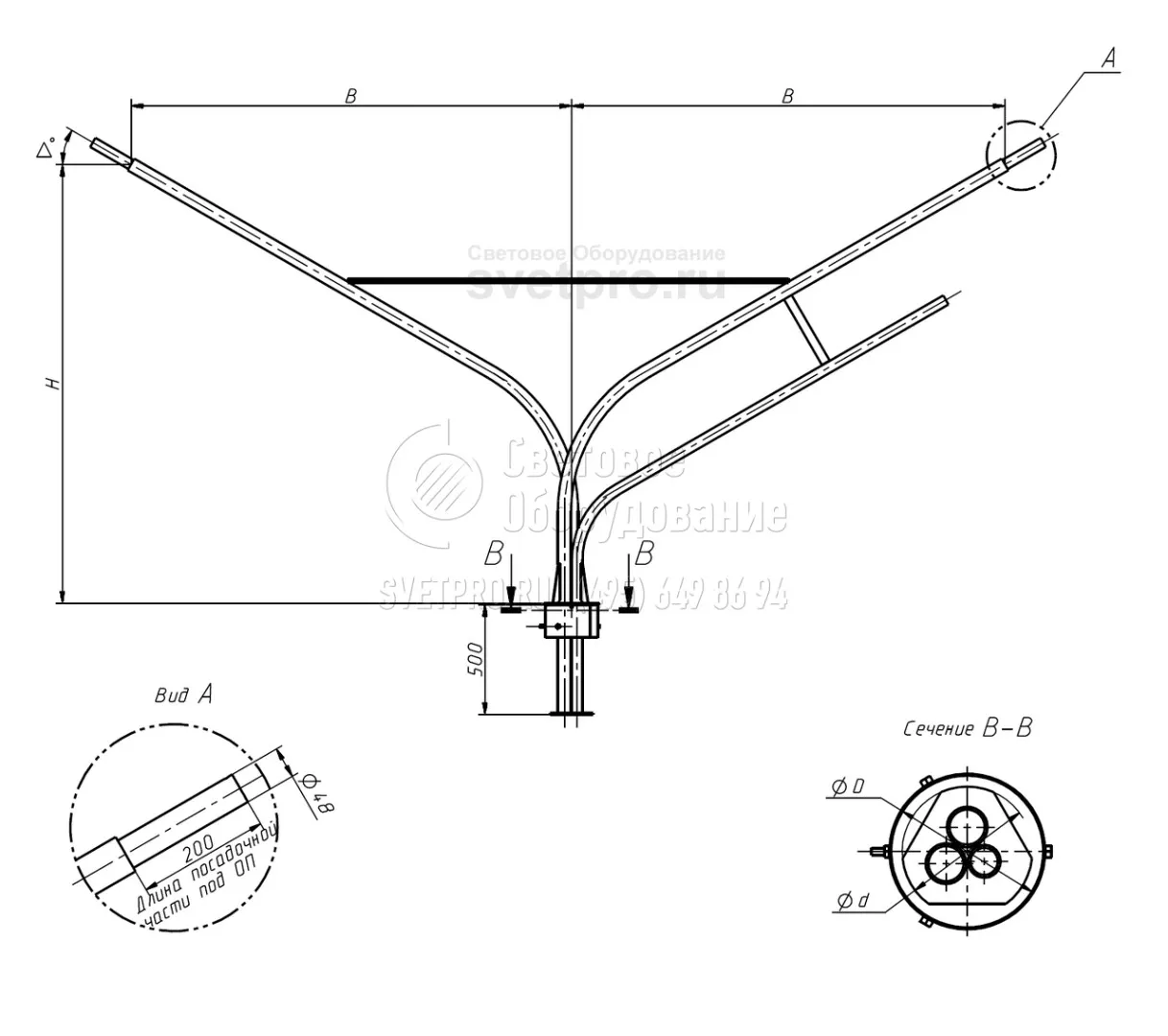

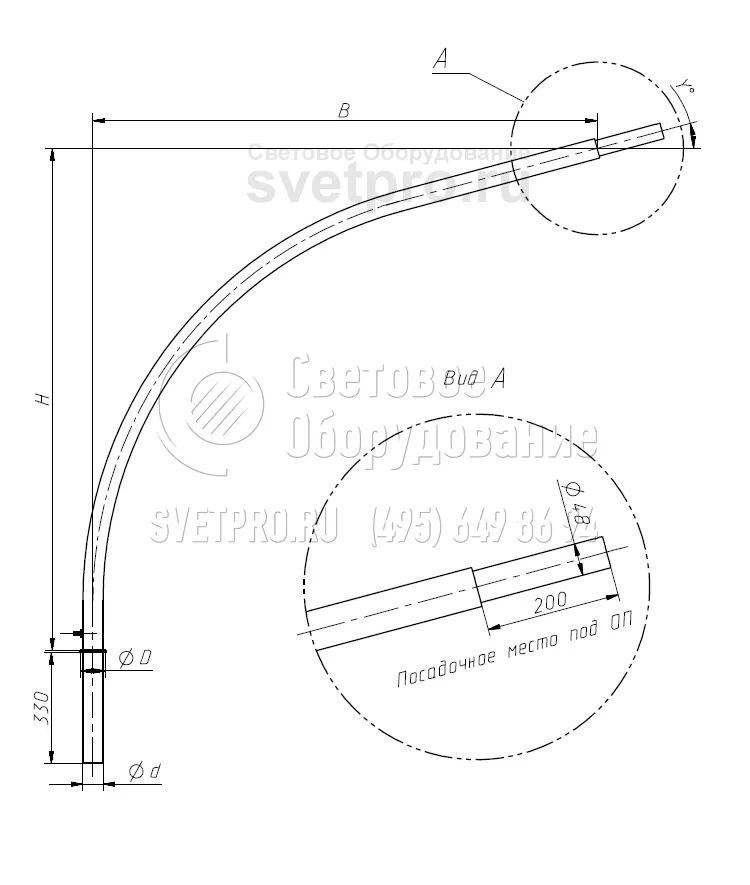

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К1-0,5-0,5-О1-ц	500	500	145	120	15	9,2
1.К1-0,5-0,5-О2-ц	500	500	180	148	15	10,7
1.К1-1,0-1,0-О2-ц	1000	1000	180	148	15	14,1
1.К1-1,0-1,0-О3-ц	1000	1000	230	197	15	17,1
1.К1-1,0-1,0-30/-О3-ц	1000	1000	230	197	30	16
1.К1-1,0-1,0-О4-ц	1000	1000	285	250	15	20,4
1.К1-1,0-1,0-О5-ц	1000	1000	335	303	15	23
1.К1-1,0-1,0-О8-ц	1000	1000	230	48	15	15,6
1.К1-1,0-1,0-О9-ц	1000	1000	250	48	15	16,1
1.К1-1,0-1,0-О10-ц	1000	1000	270	48	15	17,1
1.К1-1,0-1,0-О11-ц	1000	1000	300	48	15	17,5
1.К1-1,5-1,0-О1-ц	1500	1000	145	120	15	15,3
1.К1-1,5-1,0-О2-ц	1500	1000	180	148	15	16,6
1.К1-1,5-1,0-О3-ц	1500	1000	230	197	15	20
1.К1-1,5-1,0-О4-ц	1500	1000	285	250	15	23,4
1.К1-1,5-1,0-О5-ц	1500	1000	335	303	15	26
1.К1-1,5-1,5-О1-ц	1500	1500	145	120	15	17,1
1.К1-1,5-1,5-О2-ц	1500	1500	180	148	15	18,4
1.К1-1,5-1,5-0/-О2-ц	1500	1500	180	148	0	19,1
1.К1-1,5-1,5-30/-О2-ц	1500	1500	180	148	30	16,4
1.К1-1,5-1,5-О3-ц	1500	1500	230	197	15	20,8
1.К1-1,5-1,5-0/-О3-ц	1500	1500	230	197	0	21,8
1.К1-1,5-1,5-30/-О3-ц	1500	1500	230	197	30	17,1
1.К1-1,5-1,5-О4-ц	1500	1500	285	250	15	24
1.К1-1,5-1,5-0/-О4-ц	1500	1500	285	250	0	25,1
1.К1-1,5-1,5-30/-О4-ц	1500	1500	285	250	30	22,1
1.К1-1,5-1,5-О5-ц	1500	1500	335	303	15	24,4
1.К1-1,5-1,5-30/-О5-ц	1500	1500	335	303	30	25,6
1.К1-1,5-1,5-О8-ц	1500	1500	230	48	15	18,4
1.К1-1,5-1,5-О12-ц	1500	1500	285	48	15	20,1
1.К1-1,5-1,5-О14-ц	1500	1500	171	141	15	17,3
1.К1-1,5-2,0-О1-ц	1500	2000	145	120	15	21,5
1.К1-1,5-2,0-О2-ц	1500	2000	180	148	15	24,2
1.К1-2,0-1,0-О1-ц	2000	1000	145	120	15	21,5
1.К1-2,0-1,0-О2-ц	2000	1000	180	148	15	22,7
1.К1-2,0-1,0-О3-ц	2000	1000	230	197	15	24,6
1.К1-2,0-2,0-О1-ц	2000	2000	145	120	15	25
1.К1-2,0-2,0-О2-ц	2000	2000	180	148	15	26,2
1.К1-2,0-2,0-30/-О2-ц	2000	2000	180	148	30	24,7
1.К1-2,0-2,0-О3-ц	2000	2000	230	197	15	28,2
1.К1-2,0-2,0-30/-О3-ц	2000	2000	230	197	30	25,8
1.К1-2,0-2,0-О4-ц	2000	2000	285	250	15	32
1.К1-2,0-2,0-30/-О4-ц	2000	2000	285	250	30	30,7
1.К1-2,0-2,0-О5-ц	2000	2000	335	303	15	38
1.К1-2,0-2,0-О14-ц	2000	2000	171	141	15	25,9
1.К1-2,0-2,0-30/-О14-ц	2000	2000	171	141	30	23,3
1.К1-2,0-2,5-О4-ц	2000	2500	285	250	15	39,5
1.К1-2,5-1,0-О3-ц	2500	1000	230	197	15	27,3
1.К1-2,5-1,5-О2-ц	2500	1500	180	148	15	26,5
1.К1-2,5-2,0-О2-ц	2500	2000	180	148	15	28,8
1.К1-2,5-2,0-30/О2-ц	2500	2000	180	148	30	27,6
1.К1-2,5-2,0-О3-ц	2500	2000	230	197	15	30,7
1.К1-2,5-2,0-30/-О3-ц	2500	2000	230	197	30	29,4
1.К1-2,5-2,0-О14-ц	2500	2000	171	141	15	28,5
1.К1-2,5-2,5-О1-ц	2500	2500	145	120	15	28,8
1.К1-2,5-2,5-О2-ц	2500	2500	180	148	15	30,1
1.К1-3,0-2,0-О1-ц	3000	2000	145	120	15	30,6
1.К1-3,0-2,0-О2-ц	3000	2000	180	148	15	32
1.К1-3,0-2,0-О3-ц	3000	2000	230	197	15	35
1.К1-3,0-2,0-О4-ц	3000	2000	285	250	15	38,1
1.К1-3,0-2,0-О5-ц	3000	2000	335	303	15	41
1.К1-3,5-1,0-О2-ц	3500	1000	180	148	15	30,6
1.К1-3,5-2,0-О1-ц	3500	2000	145	120	15	32,2
1.К1-3,5-2,0-О2-ц	3500	2000	180	148	15	33,6
1.К1-3,5-2,0-О3-ц	3500	2000	230	197	15	36
1.К1-3,5-2,0-О4-ц	3500	2000	285	250	15	39
1.К1-3,5-2,0-О5-ц	3500	2000	335	303	15	41,5
1.К1-4,0-2,0-О2-ц	4000	2000	180	148	15	40,1

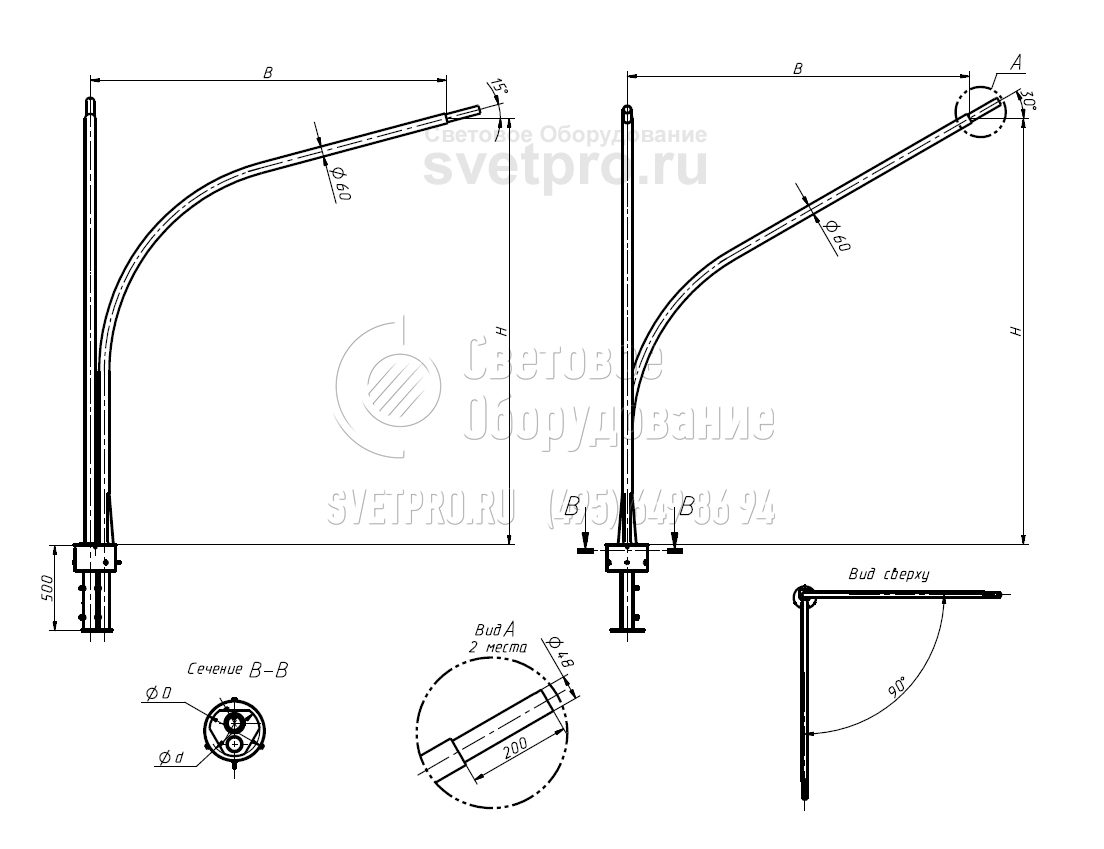

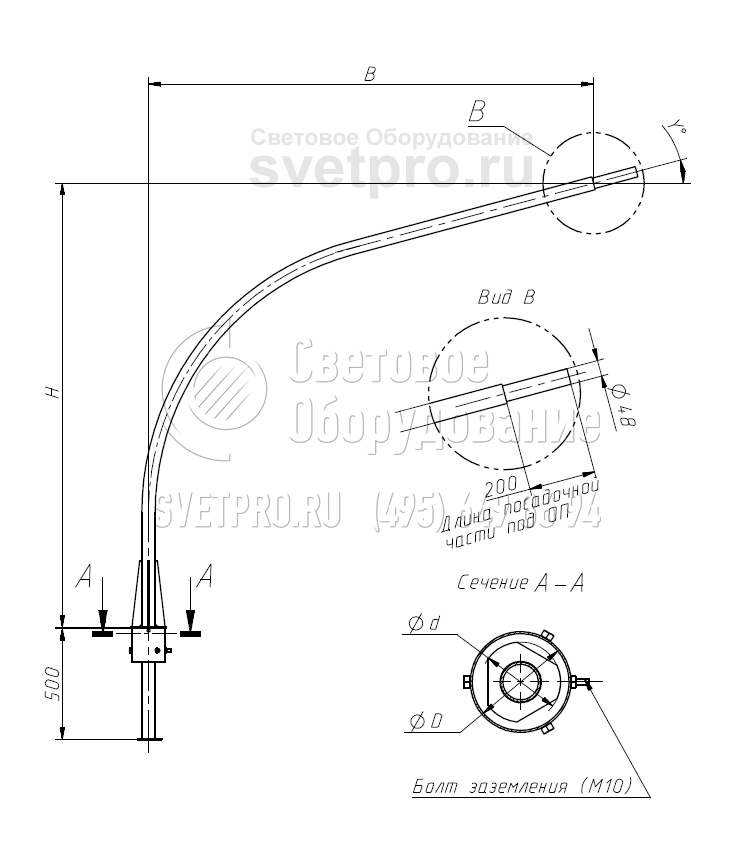

Кронштейны серии 1 под один консольный светильник на круглоконические и граненые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К1-0,5-0,5-Ф1	500	500	60	48	15	5,5
1.К1-0,5-0,5-Ф2	500	500	76	48	15	5,6
1.К1-0,5-0,5-Ф3	500	500	76	60	15	7,3
1.К1-0,6-1,0-Ф2	600	1000	76	48	15	7,6
1.К1-0,6-1,0-Ф4	600	1000	100	60	15	9,3
1.К1-1,0-1,0-Ф1	1000	1000	60	48	15	8,8
1.К1-1,0-1,0-Ф2	1000	1000	76	48	15	8,8
1.К1-1,0-1,5-Ф2	1000	1500	76	48	15	10,8
1.К1-1,5-0,5-Ф4	1500	500	100	60	15	11,7
1.К1-1,5-1,0-Ф1	1500	1000	60	48	15	11
1.К1-1,5-1,0-Ф2	1500	1000	76	48	15	11,5
1.К1-1,5-1,5-Ф1	1500	1500	60	48	15	12,6
1.К1-1,5-1,5-Ф10	1500	1500	170	108	15	17,4
1.К1-1,5-1,5-Ф19	1500	1500	210	133	15	20,5
1.К1-1,5-1,5-Ф6	1500	1500	135	76	15	16,1
1.К1-1,5-1,5-Ф9	1500	1500	170	89	15	16,3
1.К1-1,5-1,5-Ф2	1500	1500	76	48	15	12,4
1.К1-1,7-1,3-Ф1	1700	1300	60	48	15	12,4
1.К1-1,7-1,3-Ф2	1700	1300	76	48	15	12,5
1.К1-1,0-0,5-30/-Ф1	1000	500	60	48	30	7,2
1.К1-1,5-1,0-30/-Ф1	1500	1000	60	48	30	10,6
1.К1-1,0-0,5-45/-Ф1	1000	500	60	48	45	7
1.К1-1,5-1,0-Ф3	1500	1000	76	60	15	14,1
1.К1-1,5-1,5-Ф3	1500	1500	76	60	15	14,8
1.К1-1,5-1,5-Ф4	1500	1500	100	60	15	15,7
1.К1-1,5-2,0-Ф3	1500	2000	76	60	15	17,7
1.К1-1,5-2,0-Ф16	1500	2000	135	60	15	17,8
1.К1-1,5-2,0-Ф4	1500	2000	100	60	15	17,9
1.К1-1,5-2,5-Ф3	1500	2500	76	60	15	20,3
1.К1-1,5-2,5-Ф16	1500	2500	130	60	15	20,7
1.К1-1,5-2,5-Ф4	1500	2500	100	60	15	20,2
1.К1-2,0-1,0-Ф3	2000	1000	76	60	15	16,8
1.К1-2,0-1,0-Ф16	2000	1000	135	60	15	17
1.К1-2,0-1,0-Ф4	2000	1000	100	60	15	16,8
1.К1-2,0-1,5-Ф3	2000	1500	76	60	15	18,3
1.К1-2,0-1,5-Ф4	2000	1500	100	60	15	19
1.К1-2,0-2,0-Ф11	2000	2000	250	133	15	27,1
1.К1-2,0-2,0-Ф3	2000	2000	76	60	15	20,1
1.К1-2,0-2,0-Ф6	2000	2000	135	76	15	23,9
1.К1-2,0-2,0-Ф17	2000	2000	280	168	15	35
1.К1-2,0-2,0-Ф19	2000	2000	210	133	15	26,2
1.К1-2,0-2,0-Ф4	2000	2000	100	60	15	20,4
1.К1-2,0-2,5-Ф3	2000	2500	76	60	15	21,7
1.К1-2,0-2,5-Ф4	2000	2500	100	60	15	22,4
1.К1-2,5-1,5-Ф3	2500	1500	76	60	15	21
1.К1-2,5-1,5-Ф4	2500	1500	100	60	15	21,3
1.К1-2,5-2,0-Ф3	2500	2000	76	60	15	22,5
1.К1-2,5-2,0-Ф16	2500	2000	135	60	15	23,4
1.К1-2,5-2,0-Ф4	2500	2000	100	60	15	23,7
1.К1-2,5-2,5-Ф3	2500	2500	76	60	15	24,8
1.К1-2,5-2,5-Ф4	2500	2500	100	60	15	25
1.К1-2,5-2,5-Ф19	2500	2500	210	133	15	31
1.К1-1,0-1,5-30/-Ф4	1000	1500	100	60	30	11,9
1.К1-2,0-2,0-30/-Ф16	2000	2000	135	60	30	19,7
1.К1-2,0-2,0-30/-Ф3	2000	2000	76	60	30	19
1.К1-2,0-2,0-30/-Ф4	2000	2000	100	60	30	19,3
1.К1-2,0-2,0-30/-Ф8	2000	2000	135	108	30	23,4
1.К1-2,5-2,5-30/-Ф4	2500	2500	100	60	30	23,3
1.К1-2,5-2,5-30/-Ф16	2500	2500	135	60	30	23,6

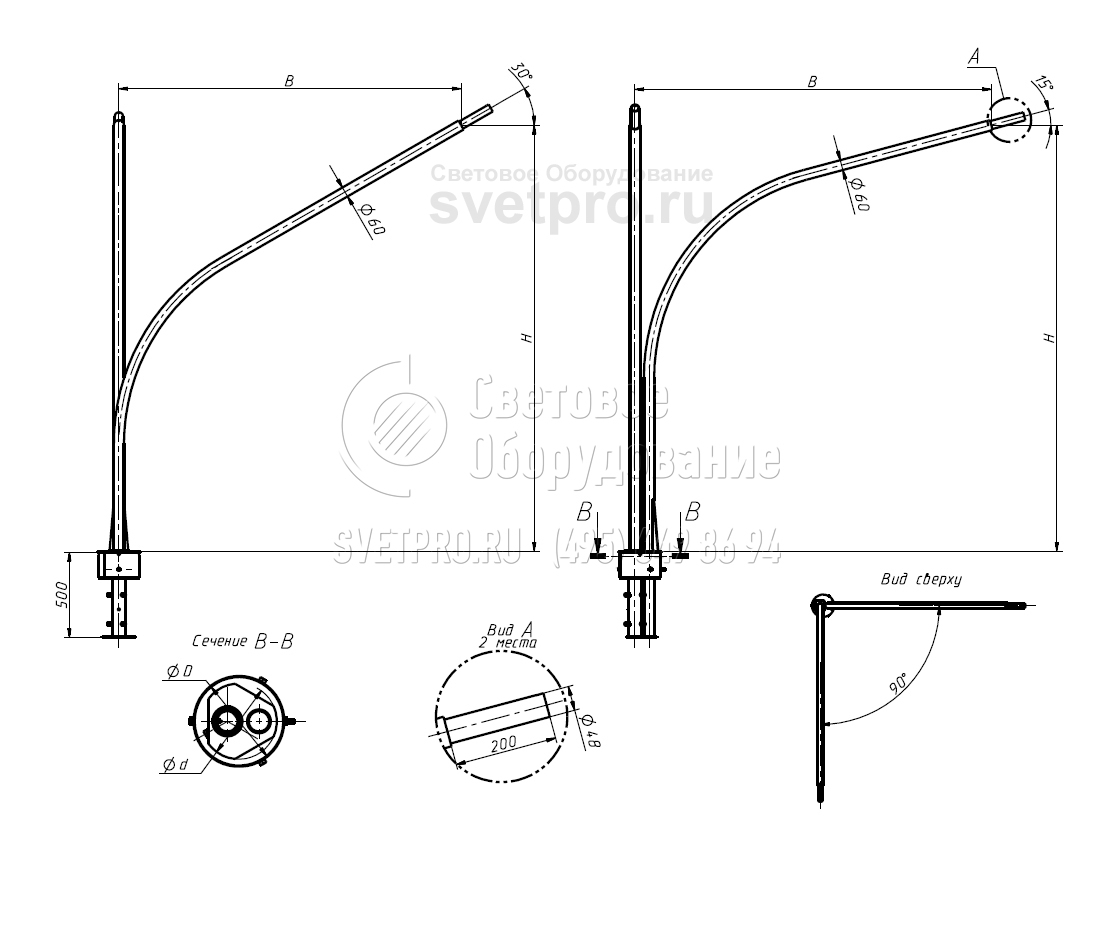

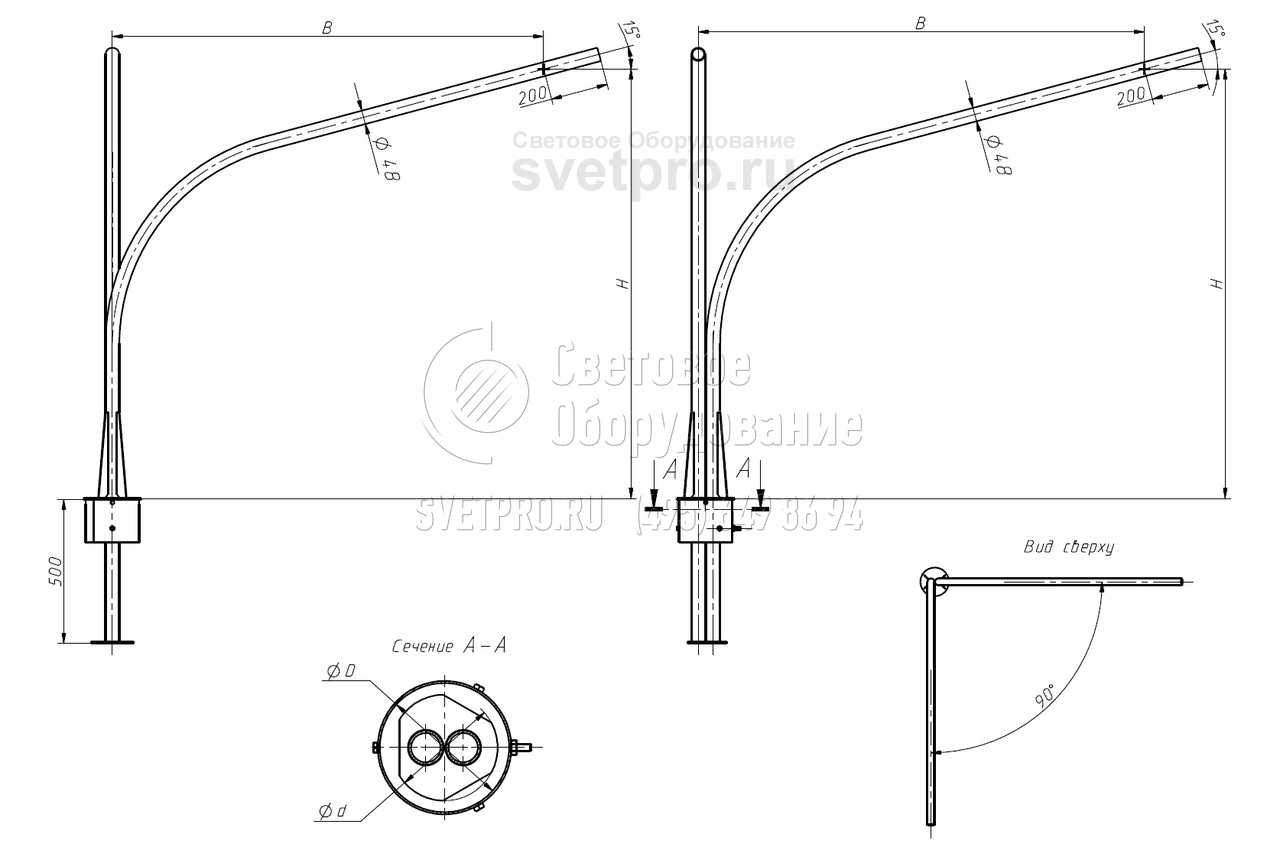

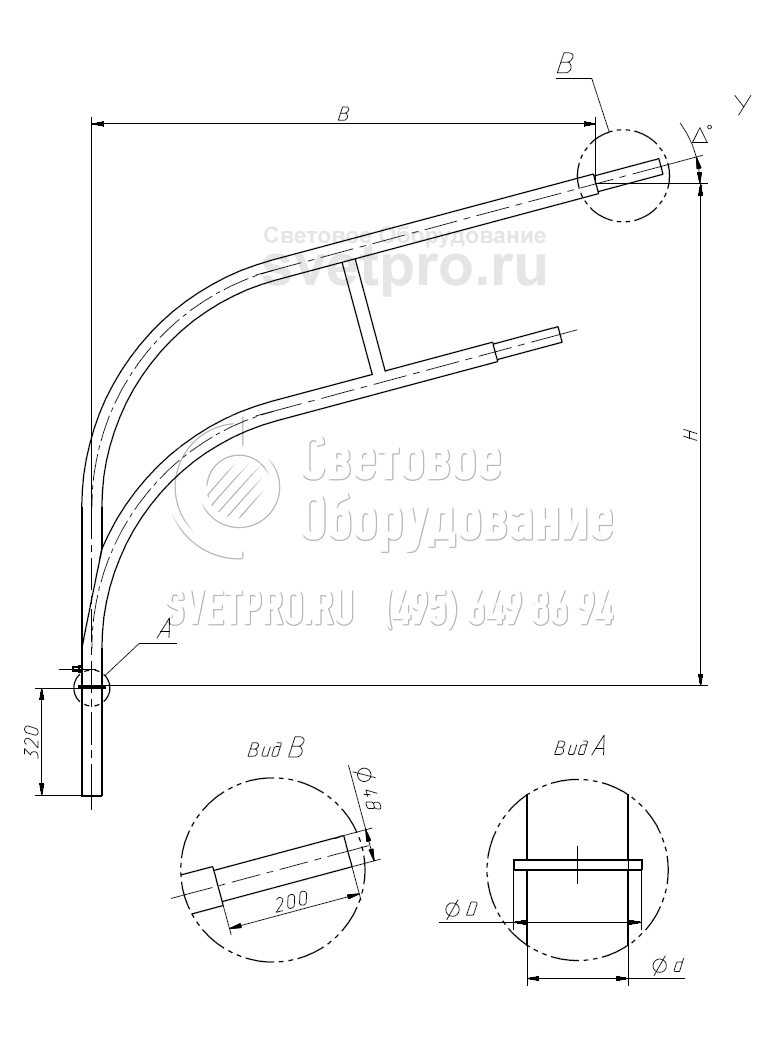

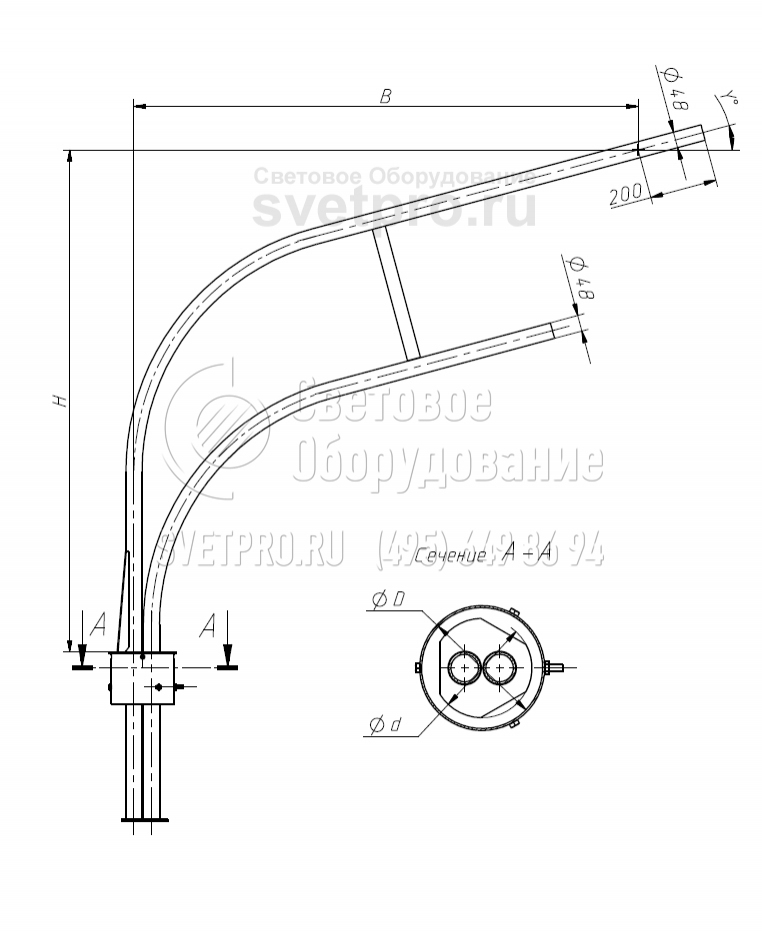

Кронштейны серии 1 под два консольных светильника однонаправленные на круглоконические и граненые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К2-1,5-1,5-Ф3	1500	1500	76	60	15	25,3
1.К2-1,5-1,5-Ф4	1500	1500	100	60	15	25,4
1.К2-1,5-2,0-Ф3	1500	2000	76	60	15	27,8
1.К2-1,5-2,0-Ф4	1500	2000	100	60	15	28
1.К2-2,0-1,5-Ф3	2000	1500	76	60	15	27,5
1.К2-2,0-1,5-30/-Ф3	2000	1500	76	60	30	25,8
1.К2-2,0-1,5-Ф4	2000	1500	100	60	15	27,8
1.К2-2,0-1,5-30/-Ф4	2000	1500	100	60	30	26,2
1.К2-2,0-2,0-30/-Ф3	2000	2000	76	60	30	30,2
1.К2-2,0-2,0-Ф4	2000	2000	100	60	15	31,7
1.К2-2,0-2,0-30/-Ф4	2000	2000	100	60	30	30,5
1.К2-2,0-2,0-Ф6	2000	2000	135	76	15	35,2
1.К2-2,0-2,0-30/-Ф6	2000	2000	135	76	30	32
1.К2-2,0-2,5-Ф3	2000	2500	76	60	15	35,6
1.К2-2,0-2,5-Ф4	2000	2500	100	60	15	35,9
1.К2-2,0-2,5-Ф6	2000	2500	135	76	15	37,9
1.К2-2,5-1,5-Ф3	2500	1500	76	60	15	29,7
1.К2-2,5-1,5-Ф4	2500	1500	100	60	15	30
1.К2-2,5-2,0-Ф3	2500	2000	76	60	15	34,3
1.К2-2,5-2,0-30/-Ф3	2500	2000	76	60	30	33
1.К2-2,5-2,0-Ф4	2500	2000	100	60	15	34,5
1.К2-2,5-2,0-30/-Ф4	2500	2000	100	60	30	33,2
1.К2-2,5-2,0-Ф6	2500	2000	135	76	15	37,8
1.К2-2,5-2,0-Ф7	2500	2000	135	89	15	36,8
1.К2-2,5-2,0-Ф15	2500	2000	170	133	15	49
1.К2-2,5-2,5-Ф3	2500	2500	76	60	15	38,2
1.К2-2,5-2,5-30/-Ф3	2500	2500	76	60	30	37,9
1.К2-2,5-2,5-Ф4	2500	2500	100	60	15	38,5
1.К2-2,5-2,5-30/-Ф4	2500	2500	100	60	30	38,1
1.К2-2,5-2,5-Ф6	2500	2500	135	76	15	41,5
1.К2-2,5-2,5-Ф19	2500	2500	210	133	15	44,2

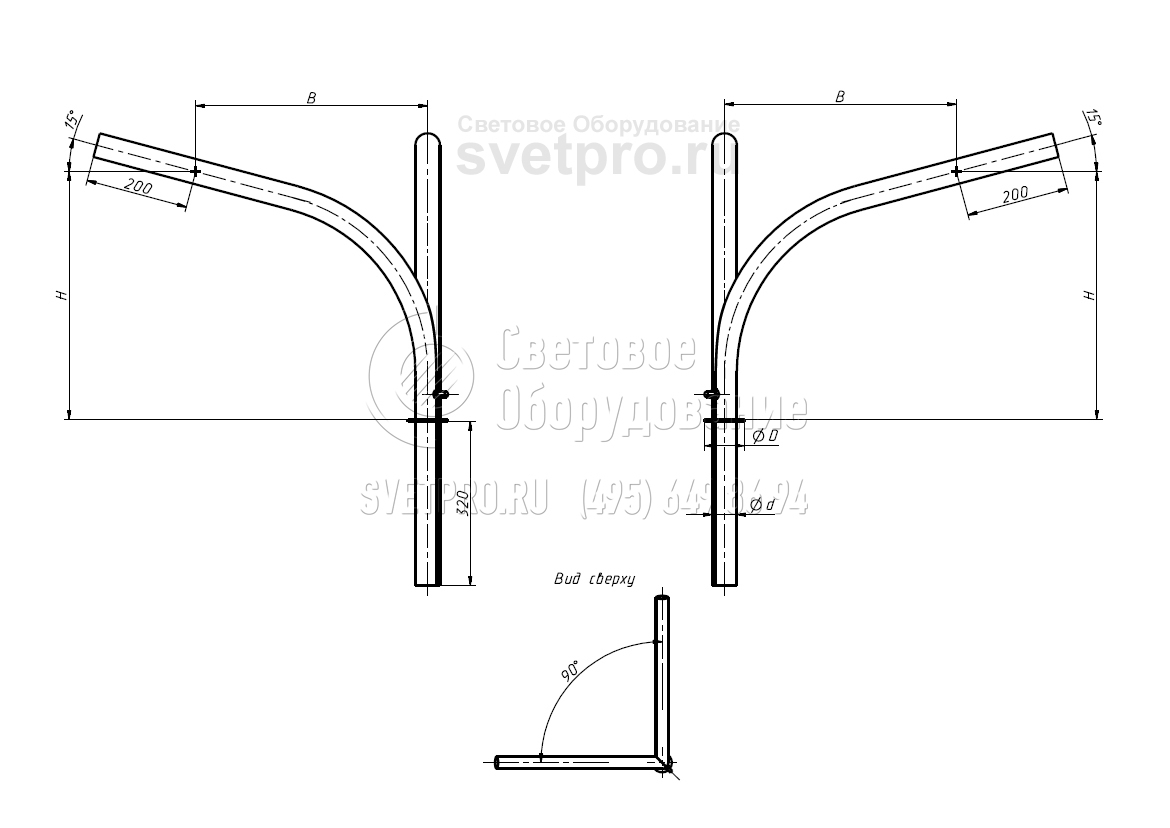

Кронштейны серии 1 под два консольных светильника однонаправленные на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К2-1,0-1,0-О8	1000	1000	230	48	15	17,5
1.К2-1,0-1,0-О9	1000	1000	250	48	15	18,2
1.К2-1,0-1,0-О10	1000	1000	270	48	15	18,7
1.К2-1,0-1,0-О11	1000	1000	300	48	15	19,4
1.К2-1,5-1,5-О2	1500	1500	180	148	15	27,2
1.К2-1,5-1,5-О3	1500	1500	230	197	15	29,1
1.К2-2,0-2,0-О8	2000	2000	230	48	15	39,3
1.К2-2,0-2,0-О9	2000	2000	250	48	15	40,3
1.К2-2,0-2,0-О10	2000	2000	270	48	15	41,5
1.К2-2,0-2,0-О11	2000	2000	300	48	15	46,6
1.К2-2,0-2,0-О14	2000	2000	171	141	15	33,7
1.К2-2,0-2,0-О2	2000	2000	180	148	15	42,1
1.К2-2,0-2,0-О3	2000	2000	230	197	15	44,4
1.К2-2,0-2,0-О4	2000	2000	285	250	15	48,2
1.К2-2,5-2,0-О8	2500	2000	230	48	15	41,8
1.К2-2,5-2,0-О9	2500	2000	250	48	15	42,8
1.К2-2,5-2,0-О10	2500	2000	270	48	15	44
1.К2-2,5-2,0-О11	2500	2000	300	48	15	46,3
1.К2-2,5-2,0-О1	2500	2000	145	120	15	37,3
1.К2-2,5-2,0-О2	2500	2000	180	148	15	48,5
1.К2-2,5-2,0-О3	2500	2000	230	197	15	50,6
1.К2-2,5-2,0-О4	2500	2000	285	250	15	54,7
1.К2-2,5-2,0-О5	2500	2000	335	303	15	57
1.К2-3,3-1,7-О1	3300	1700	145	120	15	34,9
1.К2-3,3-1,7-О2	3300	1700	180	148	15	45,5
1.К2-3,3-1,7-О3	3300	1700	230	197	15	47,4
1.К2-3,3-1,7-О4	3300	1700	285	250	15	51,5
1.К2-3,3-1,7-О5	3300	1700	335	303	15	53,8
1.К2-3,0-2,0-О1	3000	2000	145	120	15	36,1
1.К2-3,0-2,0-О2	3000	2000	180	148	15	53,6
1.К2-3,0-2,0-О3	3000	2000	230	197	15	55,5
1.К2-3,0-2,0-О4	3000	2000	285	250	15	59,5
1.К2-3,0-2,0-О5	3000	2000	335	303	15	61,8
1.К2-3,5-2,0-О1	3500	2000	145	120	15	42,5
1.К2-3,5-2,0-О2	3500	2000	180	148	15	58,7
1.К2-3,5-2,0-О3	3500	2000	230	197	15	60,6
1.К2-3,5-2,0-О4	3500	2000	285	250	15	64,6
1.К2-3,5-2,0-О5	3500	2000	335	303	15	66
1.К2-4,0-2,5-О1	4000	2500	145	120	15	45,7
1.К2-4,0-2,5-О2	4000	2500	180	148	15	68,4
1.К2-4,0-2,5-О3	4000	2500	230	197	15	70,3
1.К2-4,0-2,5-О4	4000	2500	285	250	15	76,8
1.К2-4,0-2,5-О5	4000	2500	335	303	15	79,1
1.К2-2,0-2,0-30/-О14	2000	2000	171	141	30	31
1.К2-2,0-2,0-30/-О2	2000	2000	180	148	30	33,3
1.К2-2,0-2,0-30/-О3	2000	2000	230	197	30	35,6
1.К2-2,0-2,0-30/-О1	2000	2000	145	120	30	34,6
1.К2-2,0-2,0-30/-О4	2000	2000	285	250	30	39,6
1.К2-2,0-2,0-30/-О5	2000	2000	335	303	30	42,3
1.К2-2,5-2,0-30/-О1	2500	2000	145	120	30	37,2
1.К2-2,5-2,0-30/-О2	2500	2000	180	148	30	45,2
1.К2-2,5-2,0-30/-О3	2500	2000	230	197	30	48,2
1.К2-2,5-2,0-30/-О4	2500	2000	285	250	30	51,1
1.К2-2,5-2,0-30/-О5	2500	2000	335	303	30	53,8
1.К2-3,0-2,0-30/-О3	3000	2000	230	197	30	51,5
1.К2-3,0-2,0-30/-О2	3000	2000	180	148	30	349,2
1.К2-4,0-2,5-30/-О1	4000	250	145	120	30	51,4
1.К2-4,0-2,5-30/-О2	4000	2500	180	148	30	62,5
1.К2-4,0-2,5-30/-О3	4000	2500	230	197	30	65,3
1.К2-4,0-2,5-30/-О4	4000	2500	285	250	30	67,2
1.К2-4,0-2,5-30/-О5	4000	2500	335	303	30	67,9

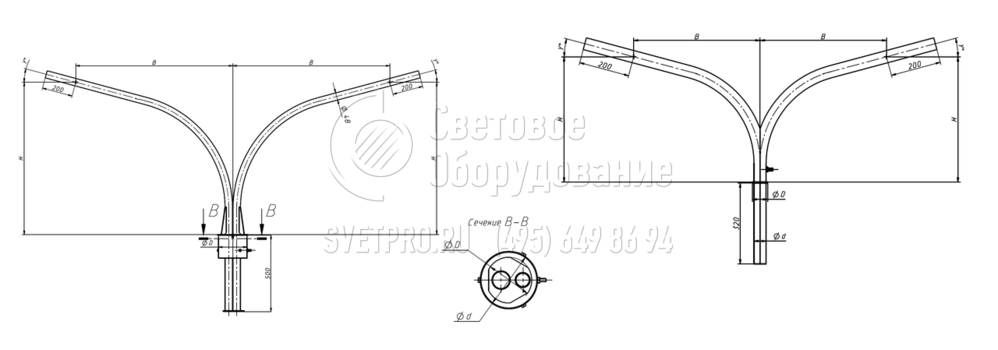

Кронштейны серии 1 под два консольных светильника разнонаправленные под 90° на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Масса, кг (не более)
1.К2-1,0-0,5-/90-О3	1000	500	230	197	25,2
1.К2-1,5-1,5-/90-О1	1500	1500	145	120	24,5
1.К2-1,5-1,5-/90-О2	1500	1500	180	148	32
1.К2-1,5-1,5-/90-О3	1500	1500	230	197	33,5
1.К2-1,5-1,5-/90-О4	1500	1500	285	250	36,4
1.К2-1,5-1,5-/90-О5	1500	1500	335	303	38
1.К2-2,0-2,0-/90-О1	2000	2000	145	120	30,2
1.К2-2,0-2,0-/90-О2	2000	2000	180	148	54,9
1.К2-2,0-2,0-/90-О3	2000	2000	230	197	56
1.К2-2,0-2,0-/90-О4	2000	2000	285	250	56,4
1.К2-2,0-2,0-/90-О5	2000	2000	335	303	64
1.К2-2,5-2,0-/90-О1	2500	2000	145	120	36,7
1.К2-2,5-2,0-/90-О2	2500	2000	180	148	59
1.К2-2,5-2,0-/90-О3	2500	2000	230	197	58,2
1.К2-2,5-2,0-/90-О4	2500	2000	285	250	60,3
1.К2-2,5-2,0-/90-О5	2500	2000	335	303	63,8
1.К2-3,5-2,0-/90-О3-р	3500	2000	230	197	71,3

Кронштейны серии 1 под два консольных светильника разнонаправленные под 90° на круглоконические и граненые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Масса, кг (не более)
1.К2-0,5-0,5-/90-Ф1	500	500	60	48	8,4
1.К2-0,5-0,5-/90-Ф2	500	500	75	48	8,5
1.К2-0,6-1,0-/90-Ф1	600	1000	60	48	13,3
1.К2-1,0-1,0-/90-Ф1	1000	1000	60	48	15,1
1.К2-1,0-1,0-/90-Ф2	1000	1000	75	48	15,2
1.К2-1,0-1,5-/90-Ф2	1000	1500	75	48	18,7
1.К2-1,5-1,5-/90-Ф3	1500	1500	75	60	26,3
1.К2-1,5-1,5-/90-Ф6	1500	1500	135	76	23,9
1.К2-1,5-1,5-/90-Ф1	1500	1500	60	48	20,9
1.К2-1,5-1,5-/90-Ф2	1500	1500	75	48	21
1.К2-1,5-2,0-/90-Ф3	1500	2000	76	60	32,6
1.К2-2,0-1,5-/90-Ф3	2000	1500	76	60	28,6
1.К2-2,0-1,5-/90-Ф4	2000	1500	100	60	28,8
1.К2-2,0-2,0-/90-Ф3	2000	2000	76	60	35,3
1.К2-2,0-2,0-/90-Ф4	2000	2000	100	60	35,5
1.К2-2,5-2,0-/90-Ф4	2500	2000	100	60	40

Кронштейны серии 1 под два консольных светильника разнонаправленные под 90° с углами посадочных мест ОП 15° и 30° на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Масса, кг (не более)
1.К2-2,0-2,0-15.30/90-О2	2000	2000	180	148	48,4
1.К2-2,0-2,0-15.30/90-О3	2000	2000	230	197	50,4
1.К2-2,0-2,0-15.30/90-О4	2000	2000	285	250	52,6
1.К2-2,0-2,0-15.30/90-О5	2000	2000	335	303	54,4
1.К2-2,5-2,0-15.30/90-О2	2500	2000	180	148	54,7
1.К2-2,5-2,0-15.30/90-О3	2500	2000	230	197	56,8
1.К2-2,5-2,0-15.30/90-О4	2500	2000	285	250	58,6
1.К2-2,5-2,0-15.30/90-О5	2500	2000	335	303	60,2

Кронштейны серии 1 под два консольных светильника разнонаправленные под 90° с углами посадочных мест ОП 30° и 15° на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Масса, кг (не более)
1.К2-2,0-2,0-30.15/90-О2	2000	2000	180	148	48,4
1.К2-2,0-2,0-30.15/90-О3	2000	2000	230	197	50,4
1.К2-2,0-2,0-30.15/90-О4	2000	2000	285	250	52,6
1.К2-2,0-2,0-30.15/90-О5	2000	2000	335	303	54,4
1.К2-2,5-2,0-30.15/90-О2	2500	2000	180	148	54,7
1.К2-2,5-2,0-30.15/90-О3	2500	2000	230	197	56,8
1.К2-2,5-2,0-30.15/90-О4	2500	2000	285	250	58,6
1.К2-2,5-2,0-30.15/90-О5	2500	2000	335	303	60,2

Кронштейны серии 1 под два консольных светильника разнонаправленные на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К2-1,0-1,0-/180-О1	1000	1000	145	120	15	19,1
1.К2-1,0-1,0-/180-О2	1000	1000	180	148	15	24,1
1.К2-1,0-1,0-/180-О3	1000	1000	230	197	15	26,5
1.К2-1,0-1,0-/180-О4	1000	1000	285	250	15	28,3
1.К2-1,0-1,0-/180-О5	1000	1000	335	303	15	31
1.К2-1,5-1,5-/180-О1	1500	1500	145	120	15	24,7
1.К2-1,5-1,5-/180-О2	1500	1500	180	148	15	31,9
1.К2-1,5-1,5-/180-О3	1500	1500	230	197	15	34,2
1.К2-1,5-1,5-/180-О4	1500	1500	285	250	15	34,2
1.К2-1,5-1,5-/180-О5	1500	1500	335	303	15	36,9
1.К2-1,5-1,5-/180-О14	1500	1500	171	141	15	31,6
1.К2-2,0-2,0-/180-О1	2000	2000	145	120	15	40,7
1.К2-2,0-2,0-/180-О2	2000	2000	180	148	15	49,2
1.К2-2,0-2,0-/180-О3	2000	2000	230	197	15	50,2
1.К2-2,0-2,0-/180-О4	2000	2000	285	250	15	55,2
1.К2-2,0-2,0-/180-О5	2000	2000	335	303	15	60,3
1.К2-2,0-2,0-/180-О14	2000	2000	171	141	15	41
1.К2-2,5-2,0-/180-О1	2500	2000	145	120	15	40,6
1.К2-2,5-2,0-/180-О2	2500	2000	180	148	15	64,6
1.К2-2,5-2,0-/180-О3	2500	2000	230	197	15	58,2
1.К2-2,5-2,0-/180-О4	2500	2000	285	250	15	67
1.К2-2,5-2,0-/180-О5	2500	2000	335	303	15	70,2
1.К2-3,0-2,0-/180-О1	3000	2000	145	120	15	43,1
1.К2-3,0-2,0-/180-О2	3000	2000	180	148	15	59,7
1.К2-3,0-2,0-/180-О3	3000	2000	230	197	15	62,9
1.К2-3,0-2,0-/180-О4	3000	2000	285	250	15	71,6
1.К2-3,0-2,0-/180-О5	3000	2000	335	303	15	74,8
1.К2-3,5-2,0-/180-О1	3500	2000	145	120	15	45,6
1.К2-3,5-2,0-/180-О2	3500	2000	180	148	15	71,9
1.К2-3,5-2,0-/180-О3	3500	2000	230	197	15	67,5
1.К2-3,5-2,0-/180-О4	3500	2000	285	250	15	76,2
1.К2-3,5-2,0-/180-О5	3500	2000	335	303	15	79,4
1.К2-2,0-2,0-30/180-О1	2000	2000	145	120	30	39,5
1.К2-2,0-2,0-30/180-О2	2000	2000	180	148	30	46,2
1.К2-2,0-2,0-30/180-О3	2000	2000	230	197	30	48,3
1.К2-2,0-2,0-30/180-О4	2000	2000	285	250	30	51
1.К2-2,0-2,0-30/180-О5	2000	2000	335	303	30	53,7
1.К2-2,5-2,0-30/180-О1	2500	2000	145	120	30	44,1
1.К2-2,5-2,0-30/180-О2	2500	2000	180	148	30	50,8
1.К2-2,5-2,0-30/180-О3	2500	2000	230	197	30	52,9
1.К2-2,5-2,0-30/180-О4	2500	2000	285	250	30	55,6
1.К2-2,5-2,0-30/180-О5	2500	2000	335	303	30	58,3

Кронштейны серии 1 под два консольных светильника разнонаправленные на круглоконические и граненые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К2-0,5-0,5-/180-Ф1	500	500	60	48	15	8,8
1.К2-0,5-0,5-/180-Ф2	500	500	75	48	15	8,9
1.К2-0,6-1,0-/180-Ф1	600	1000	60	48	15	13,7
1.К2-0,6-1,0-/180-Ф2	600	1000	75	48	15	13,7
1.К2-1,0-1,0-/180-Ф1	1000	1000	60	48	15	15
1.К2-1,0-1,0-/180-Ф2	1000	1000	75	48	15	15,1
1.К2-1,0-1,5-/180-Ф2	1000	1500	75	48	15	19,1
1.К2-1,5-1,0-/180-Ф3	1500	1000	76	60	15	18,9
1.К2-1,5-1,0-/180-Ф4	1500	1000	100	60	15	19,1
1.К2-1,5-1,5-/180-Ф1	1500	1500	60	48	15	21,4
1.К2-1,5-1,5-/180-Ф2	1500	1500	76	48	15	21,7
1.К2-1,5-1,5-/180-Ф3	1500	1500	76	60	15	24,5
1.К2-1,5-1,5-/180-Ф4	1500	1500	100	60	15	28,1
1.К2-1,5-1,5-/180-Ф6	1500	1500	135	76	15	24,3
1.К2-1,5-1,5-/180-Ф10	1500	1500	170	108	15	26,3
1.К2-1,5-2,0-/180-Ф3	1500	2000	76	60	15	34
1.К2-1,5-2,0-/180-Ф4	1500	2000	100	60	15	34,2
1.К2-1,5-2,0-/180-Ф16	1500	2000	135	60	15	33,8
1.К2-1,5-2,5-/180-Ф16	1500	2500	135	60	15	37,8
1.К2-2,0-1,0-/180-Ф3	2000	1000	76	60	15	21,8
1.К2-2,0-1,0-/180-Ф4	2000	1000	100	60	15	22,3
1.К2-2,0-1,5-/180-Ф3	2000	1500	76	60	15	27
1.К2-2,0-1,5-/180-Ф4	2000	1500	100	60	15	27,3
1.К2-2,0-2,0-/180-Ф3	2000	2000	76	60	15	36,8
1.К2-2,0-2,0-/180-Ф4	2000	2000	100	60	15	36,9
1.К2-2,0-2,0-/180-Ф6	2000	2000	135	76	15	40,2
1.К2-2,0-2,0-/180-Ф18	2000	2000	250	168	15	56,1
1.К2-2,0-2,0-/180-Ф17	2000	2000	280	168	15	56,6
1.К2-2,5-1,0-/180-Ф3	2500	1000	76	60	15	29,6
1.К2-2,5-1,0-/180-Ф4	2500	1000	100	60	15	29,8
1.К2-2,5-1,5-/180-Ф3	2500	1500	76	60	15	35,1
1.К2-2,5-1,5-/180-Ф4	2500	1500	100	60	15	35,3
1.К2-2,5-2,0-/180-Ф3	2500	2000	76	60	15	39,7
1.К2-2,5-2,0-/180-Ф4	2500	2000	100	60	15	39,9
1.К2-2,5-2,0-/180-Ф6	2500	2000	135	76	15	43,4
1.К2-1,0-1,5-30/180-Ф4	1000	1500	100	60	30	20
1.К2-1,5-1,0-30/180-Ф1	1500	1000	60	48	30	17,6
1.К2-2,0-1,5-30/180-Ф3	2000	1500	76	60	30	29,7
1.К2-2,0-1,5-30/180-Ф4	2000	1500	100	60	30	29,9
1.К2-2,0-2,0-30/180-Ф4	2000	2000	100	60	30	35,3
1.К2-2,0-2,0-30/180-Ф3	2000	2000	76	60	30	35,3

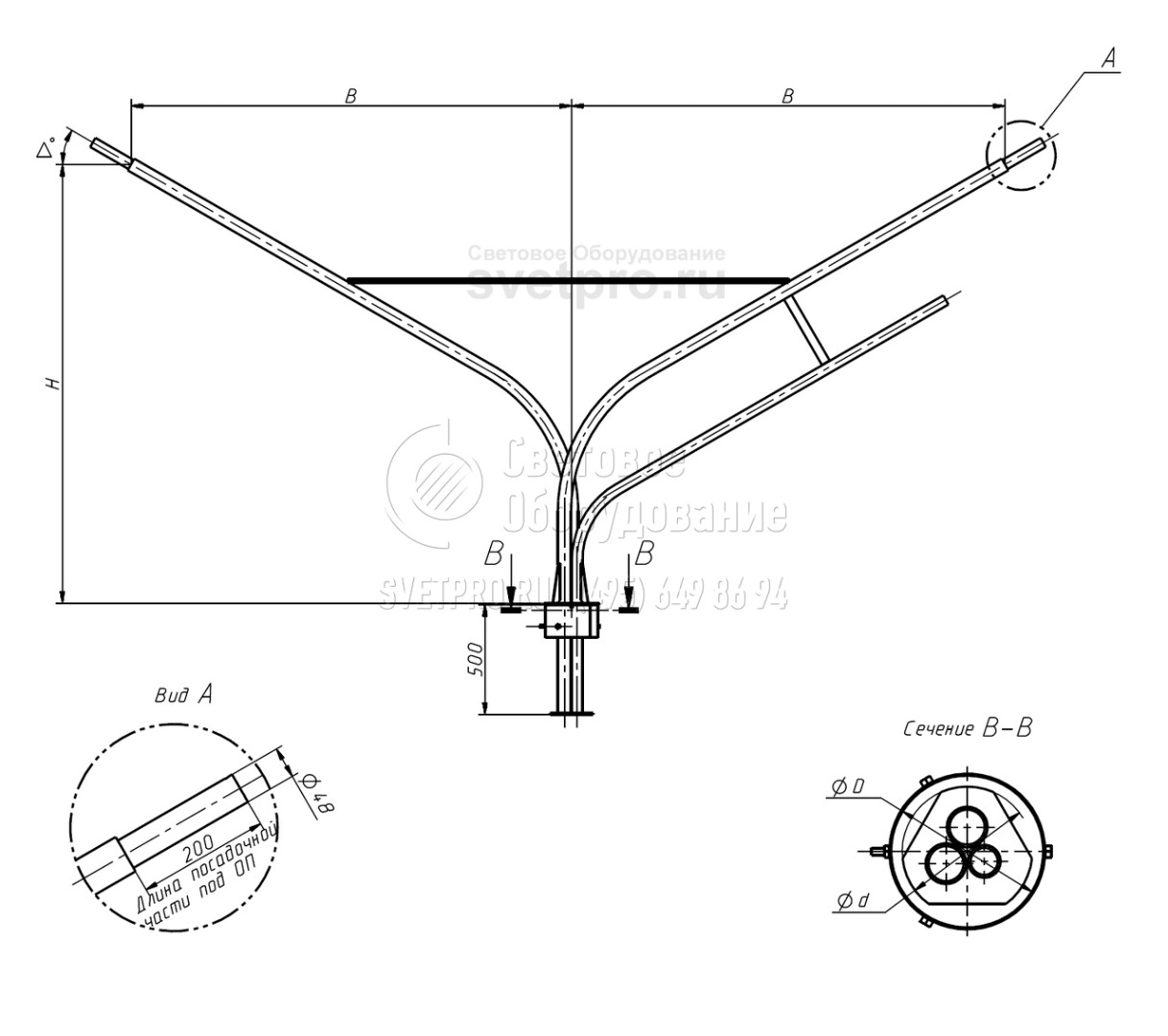

Кронштейны серии 1 под три консольных светильника разнонаправленные на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К3-2,0-2,0-/180-О2	2000	2000	180	148	15	66
1.К3-2,5-2,0-/180-О2	2500	2000	180	148	15	72,1
1.К3-2,5-2,0-/180-О3	2500	2000	230	197	15	73
1.К3-2,5-2,0-/180-О4	2500	2000	285	250	15	78,3
1.К3-3,5-2,0-/180-О2	3500	2000	180	148	15	81,3
1.К3-3,5-2,0-/180-О3	3500	2000	230	197	15	83,2
1.К3-3,5-2,0-/180-О4	3500	2000	285	250	15	87,5
1.К3-2,0-2,0-30/180-О2	2000	2000	180	148	30	58,8
1.К3-2,0-2,0-30/180-О3	2000	2000	230	197	30	61,5
1.К3-2,0-2,0-30/180-О4	2000	2000	285	250	30	64,2

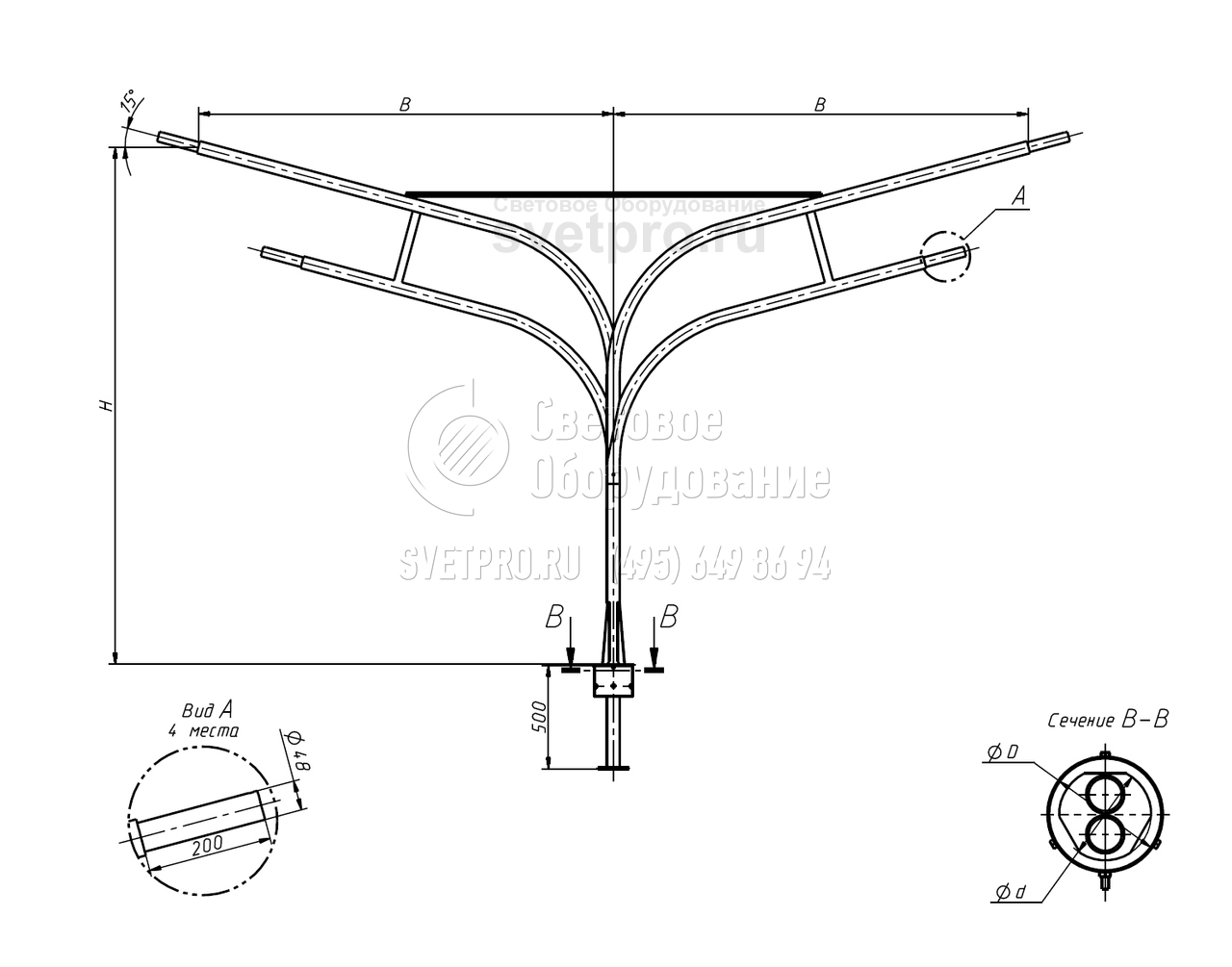

Кронштейны серии 1 под четыре консольных светильника разнонаправленные на трубчатые опоры

Обозначение	H, мм	B, мм	D, мм	d, мм	Масса, кг (не более)
1.К4-2,5-2,0-/180-О2	2500	2000	180	120	82,9
1.К4-2,5-2,0-/180-О3	2500	2000	230	197	85,1
1.К4-2,5-2,0-/180-О4	2500	2000	285	250	89
1.К4-2,5-2,0-/180-О5	2500	2000	335	303	92,4
1.К4-3,0-2,0-/180-О2	3000	2000	180	148	88
1.К4-3,0-2,0-/180-О3	3000	2000	230	197	90,3
1.К4-3,0-2,0-/180-О4	3000	2000	285	250	94,2
1.К4-3,0-2,0-/180-О5	3000	2000	335	303	97,4
1.К4-3,5-2,0-/180-О2	3500	2000	180	148	93,3
1.К4-3,5-2,0-/180-О3	3500	2000	230	197	95,5
1.К4-3,5-2,0-/180-О4	3500	2000	285	250	99,4
1.К4-3,5-2,0-/180-О5	3500	2000	335	303	102,8

Кронштейны серии 1 под один консольный светильник настенные

Обозначение	H, мм	B, мм	D, мм	d, мм	Y, град.	Масса, кг (не более)
1.К1-1,0-1,0-Н3-ц	1000	1000	200	340	15	8,3
1.К1-1,0-1,0-30/-Н2-ц	1000	1000	200	200	30	8
1.К1-1,0-1,5-Н3-ц	1000	1500	200	340	15	11
1.К1-1,5-0,5-60/-Н3-ц	1500	500	200	340	60	8,4
1.К1-1,5-1,0-Н3-ц	1500	1000	200	340	15	10,3
1.К1-1,5-1,5-Н3-ц	1500	1500	200	340	15	11,8
1.К1-2,0-1,5-Н3-ц	2000	1500	200	340	15	13,5
1.К1-2,0-2,0-30/-Н4-ц	2000	2000	340	500	30	21,3
1.К1-2,5-1,5-Н3-ц	2500	1500	200	340	15	14,3

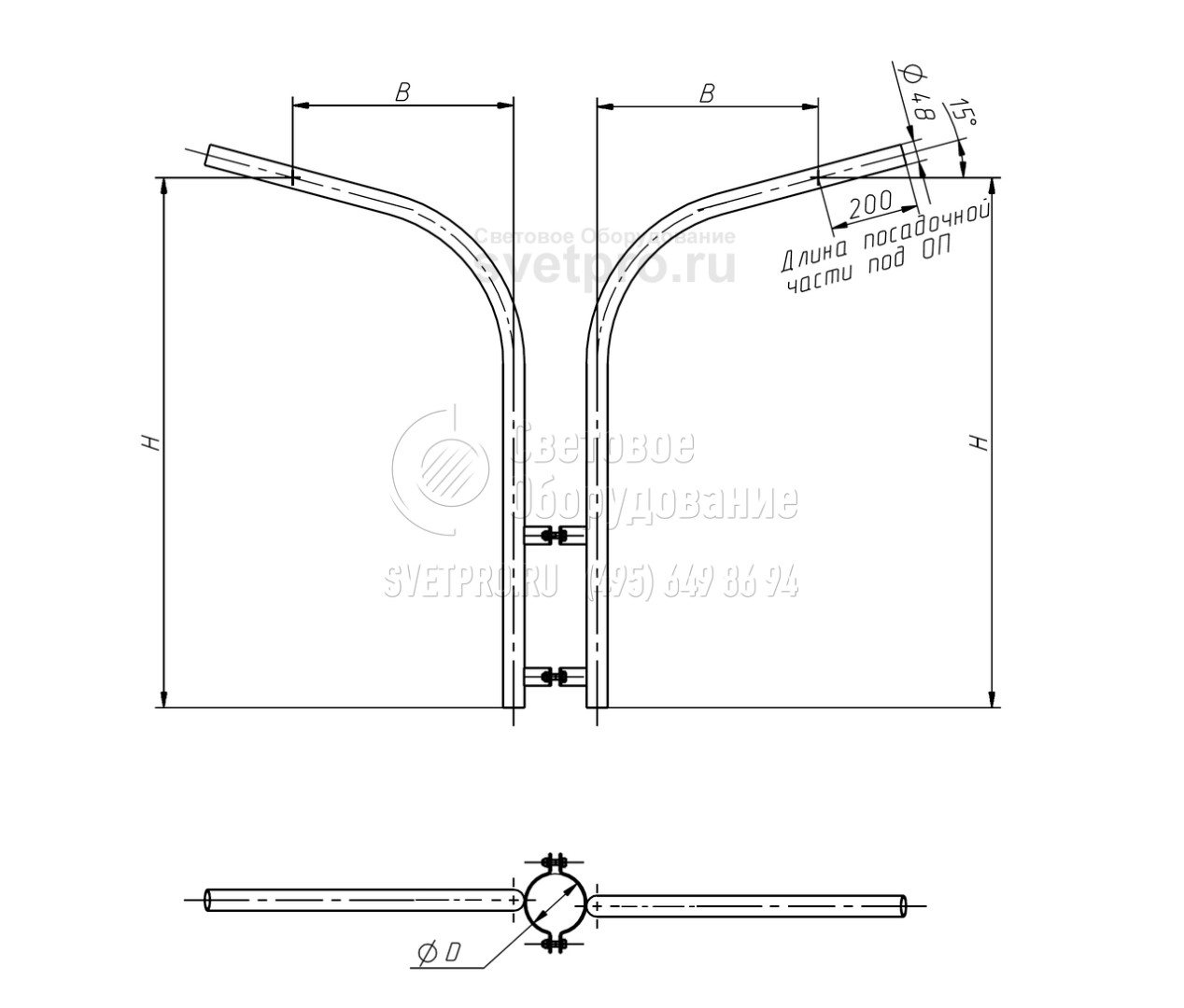

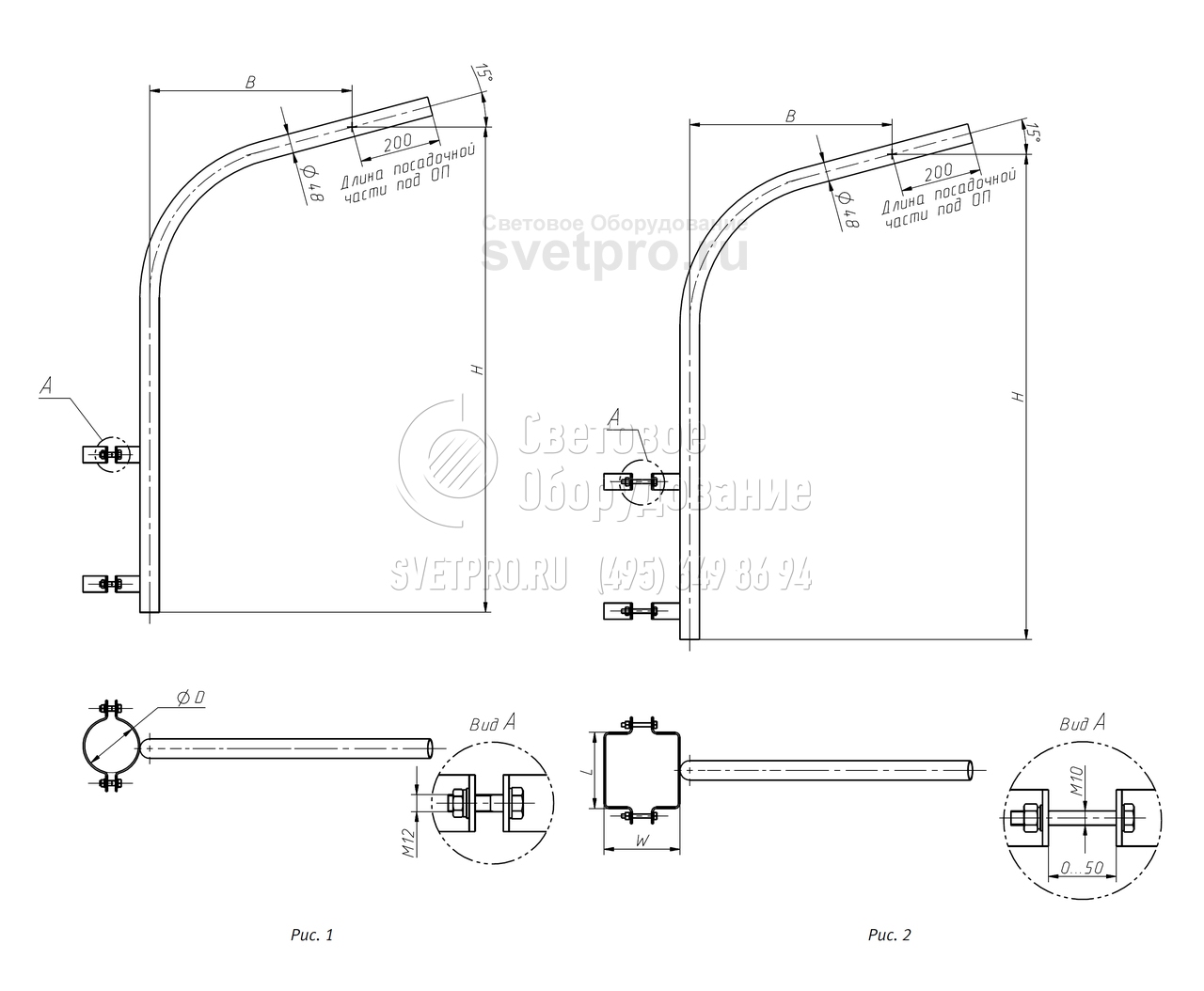

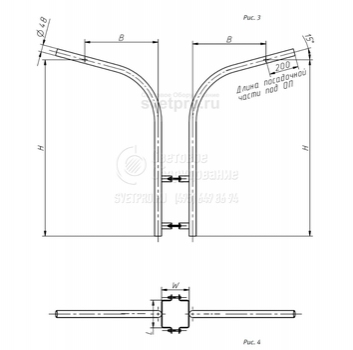

Кронштейны серии 1 под один (два) консольных светильника приставные на трубчатые и прямоугольные опоры

Обозначение	H, мм	B, мм	D (L), мм	W, диапазон, мм	Масса, кг (не более)	Рис.
1.К1-1,2-0,5-П1	1200	500	133		9,2	1
1.К1-1,2-0,5-П2	1200	500	168		9,3	1
1.К1-1,2-0,5-П3	1200	500	220		9,4	1
1.К1-1,2-0,5-П4	1200	500	273		9,9	1
1.К1-1,2-0,5-П5	1200	500	326		10,3	1
1.К1-2,0-2,0-П3	2000	2000	220		21	1
1.К1-1,2-0,5-П6	1200	500	L = 180	145–180	9,3	2
1.К2-1,2-0,5-/180-П1	1200	500	133		16,5	3
1.К2-1,2-0,5-/180-П2	1200	500	168		16,8	3
1.К2-1,2-0,5-/180-П3	1200	500	220		17,3	3
1.К2-1,2-0,5-/180-П4	1200	500	273		17,8	3
1.К2-1,2-0,5-/180-П5	1200	500	326		18,4	3
1.К2-1,2-0,5-/180-П6	1200	500	L = 180	145–180	17,4	4

Возможно изготовление кронштейнов с другими размерами по техническому заданию или эскизу заказчика.

как выбрать опору?

Как рассчитать стоимость опор

Какой срок службы у мачт и опор

На что обратить внимание при подборе архитектурного освещения

От чего зависит конструктив опоры

Какие бывают виды опор освещения

Фото с объектов

Фотогалерея

1. На изображении представлен кронштейн, который используется для установки на опорах СП консольного типа. Особенность этих светильников в том, что место крепления изделия на консоли располагается в боковой части корпуса. Это наиболее распространенная модель для наружного освещения.
2. Консоли, с помощью которых крепятся СП, могут фиксироваться на верхней части опоры разными способами. В представленном на изображении варианте крепление производится с помощью цилиндрической детали с отверстиями под болты, которая соответствует по диаметру оголовку трубчатой конструкции.
3. С помощью кронштейна можно изменить высоты размещения светильника над дорогой и расстояние от вертикальной оси ствола. Для этого применяются консоли разной высоты и с разной длиной выноса. Конкретные параметры можно заказать у производителя при оформлении заявки на изготовление.
4. На представленном изображении кронштейн закреплен на опоре, которая используется для прокладки проводов для троллейбусов. Особенностью этого изделия является то, что у кронштейна имеется две консоли, которые расположены одна над другой. Благодаря этому можно ярко осветить площадку.
5. В варианте на изображении на одной опоре установлено сразу 3 СП. Это возможно благодаря использованию особого вида кронштейнов. У этой модели имеется три консоли. Две их них направлены в одну сторону и размещаются один над другим над проезжей частью. А третья освещает тротуар.
6. На этом изображении приведен пример комбинированного использования конструкции для системы уличного освещения. Благодаря кронштейну с тремя консолями инженерам удалось ярко осветить проезжую часть с помощью 2 СП. Одновременно эта же опора освещает пешеходную дорожку с другой стороны.

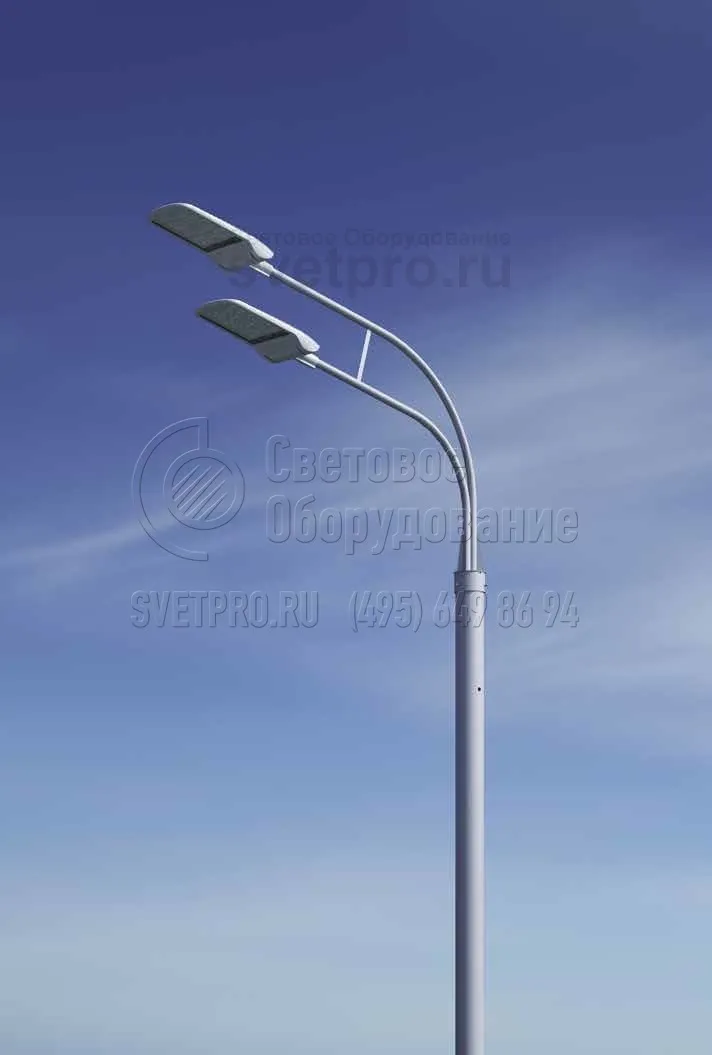

7. На изображении представлен кронштейн, на который установлено два СП с газоразрядными лампами. Вы видите две консоли, которые имеют изгиб под определенным радиусом и расположены один над другим. Такие конструкции применяют в случае, когда нужна максимальная яркость освещения.
8. На изображении представлен минималистичный кронштейн, установленный на классической конструкции из листовой стали. Сборка двух деталей производится с помощью хвостовой части и болтов, а не цилиндрической обечайки. Здесь в качестве СП используется экономичный светодиодный светильник.
9. Опора для установки приборов освещения на улицах и сам кронштейн под СП спроектированы так, чтобы можно было прокладывать кабели для питания внутри. Результат приведен на изображении. Снаружи конструкции отсутствуют видимые провода и приборы управления, что увеличивает надежность.
10. Если яркости одного светильника недостаточно для освещения проезжей части или другого объекта, используется два СП. Для их установки применяются специализированные кронштейны. У них есть две консоли, которые размещаются одна над другой. Результат представлен на изображении.
11. На представленном изображении для освещения дороги используются световые приборы, в которых установлены газоразрядные лампы. Плюс таких моделей в том, что необходимая для управления лампой пускорегулирующая аппаратура установлена внутри корпуса, монтировать ее отдельно не нужно.
12. На представленном изображении приведен пример подключения СП на кронштейне при подводке кабелей для электричества по воздуху. Провод в этом случае вводится внутрь инженерной конструкции через отверстие под оголовком. Далее он прокладывается внутри пустой консоли и не портит вид опоры.
13. У представленного на изображении кронштейна в нижней части хорошо видна обечайка. Это цилиндрическая деталь с отверстиями, которая надевается на трубчатую конструкцию. После этого она фиксируется болтами. Плюс такого варианта в том, что кронштейн можно демонтировать без повреждения корпуса.

Статьи по теме

Критерии выбора кронштейнов для комплектования опор модели НПГ

#кронштейны

Основными факторами, которые нужно учитывать при выборе кронштейнов, является высота и длина выносов, количество рожков, их взаимное расположение относительно друг друга.

Кронштейны для прожекторов

#кронштейны

Кронштейны для прожектора имеют Т-образную форму и предназначены для установки приборов освещения направленного света. Количество прожекторов и местах их установки могут варьироваться.

Порядок установки кронштейна на оголовок осветительной конструкции модели НФГ

#кронштейны

Способ монтажа кронштейна на оголовке опоры зависит от его типа. Чаще всего используются модели с хвостовиком и ограничивающей шайбой, так как они обеспечивают максимальную прочность.

Читать все статьи



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Торговые подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Садово-парковые подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

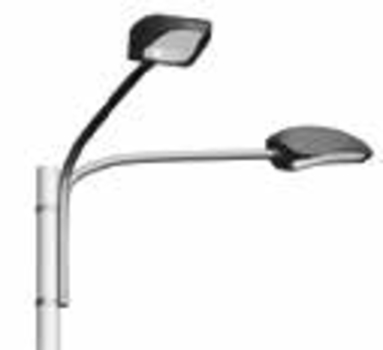

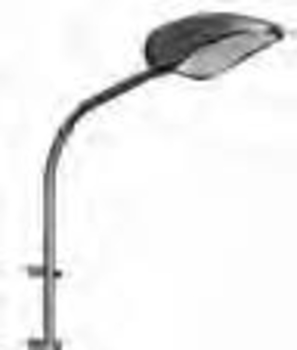

Стандарт (серия 1) Кронштейн для консольных светильников

ОПИСАНИЕ

Типы применяемых опор

Способ установки

Преимущества

фото с объектов

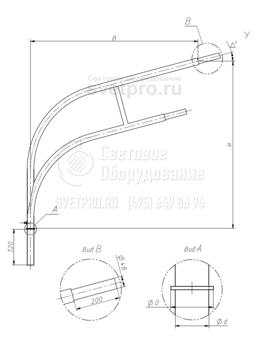

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица кодов заказа

как выбрать опору?

Фото с объектов

Фотогалерея

Похожие товары

Статьи по теме
